Как работает праймер бензопилы

Бензопила плохо заводится на холодную

Нарушение последовательности действий при пуске на холодную

Если не заводится новая бензопила на холодную, то причина может быть в неправильной последовательности пуска двигателя. Как правило, каждый производитель в инструкции к бензопиле, указывает порядок действий при проведении пуска бензопилы на холодную. В основном он схож для всех двухтактных двигателей внутреннего сгорания, которые устанавливаются на бензопилы, и представляет собой следующий порядок действий.

Закрытие воздушной заслонки (необходимо для обогащения топлива при пуске).
Подсос топлива с применением для этого специального праймера (на некоторых моделях бензопил, праймер не предусмотрен конструкцией, и следовательно для них этот пункт отсутствует)

Включение зажигания (если про это забыть, то можно ошибочно посчитать инструмент неисправным).
Провести несколько движений стартера, до первой «вспышки» двигателя (важно не упустить этот момент, иначе возможно «залить» двигатель).
Установить воздушную заслонку в положение открыто.
Произвести запуск двигателя бензопилы.

Проблемы с топливом

Как при варианте затрудненного пуска на горячую, проблемы в топливной системе могут повлиять и на запуск или не возможность его произвести и на холодную. Регулировка карбюратора, загрязнение топливного фильтра и магистрали, все это причины, которые вызывают затруднения при пуске.

Провести диагностику топливной системы, это первое что нужно при затрудненном пуске на холодную.

Стоит обратить внимание и на качество топлива, т.к. при использовании смеси бензина с маслом, в которой имеется небольшое количество воды, может существенно затруднится запуск или сделается невозможным

Неисправности в двигателе

Задиры ЦПГ, залипание колец, износ ЦПГ, подсос воздуха через сальники и прокладки, понижение компрессии, все эти проблемы могут сделать запуск бензопилы невозможным или существенно его затруднить. Например, при не значительном износе ЦПГ, компрессия в двигателе снижается. В таком случае, запуск на «холодную» будет значительно затруднен, либо пила может перестать заводится, а на «горячую», инструмент будет заводиться хорошо.

Точно диагностировать проблемы в двигателе связанные с проблемами в его запуске достаточно сложно, и лучше для этого обратится к специалисту в этой области.

Разборка и чистка глушителя

Если двигатель на малых оборотах работает отлично, а на больших начинает глохнуть, причина может крыться в искрогасителе глушителя, забитом продуктами сгорания.

• снять глушитель;
• разобрать (есть и неразборные модели);
• очистить от нагара, используя моющие средства;
• высушить феном;
• установить на место.

Сухая чистка недопустима, так как в нагаре присутствуют канцерогены, вдыхание которых опасно для здоровья. После снятия глушителя выпускное отверстие закрывается чистой тряпкой.

Перебои в работе бензопилы сигнализируют о возможном засорении глушителя

Чтобы не происходило засорение глушителя, необходимо следить за составом топливной смеси. Количество масла не должно превышать нормы, рекомендуемые производителем. Плохое качество масла также негативно влияет на работу двигателя.

Как работает карбюратор бензопилы подробное описание

Многие знают, как работает карбюратор двухтактного двигателя на таких инструментах, как бензопилы, мотокосы и бензогенераторы.

Однако эти познания только обобщенные, и когда возникает необходимость ремонта или регулирования карбюратора, сразу же появляется куча вопросов, ответы на которые можно найти самому, если понять досконально, на чем же основан принцип работы карбюратора бензопилы. Именно в этом и предстоит разобраться, как работает карбюратор бензопилы разных марок.

Почему карбюратор бензопилы называют мембранным

Перед тем, как приступать к рассмотрению принципа работы карбюратора бензопилы, нужно разобраться, почему же их называют мембранными.

Мембранник (мембранный карбюратор) — это усовершенствованная модель, которая способна работать в любом положении

Это очень важно, так как бензопила, как и бензокосы, эксплуатируются не в одном положении

Поэтому мембранные карбюраторы способны работать в любом положении, что является их главным отличием от устройств устаревшей конструкции или старого образца.

Если в карбюраторе нового образца применяется мембрана, то в моделях старого образца, которые применяются на такой бензопиле, как Дружба, имеется поплавковая камера.

Именно в поплавковой камере происходит скапливание бензина соответствующего объема.

Когда поплавок опускается вниз при израсходовании бензина (камера опустошается), то вместе с поплавком происходит перемещение иглы, которая открывает отверстие подачи топлива в поплавковую камеру.

При этом нормальная работа карбюратора старого образца обеспечивается при одном простом условии — он должен находиться в соответствующем положении.

При перемещении устройства в сторону на 90 градусов и более, произойдет перемещение поплавка, и поэтому игла будет перекрывать отверстия для подачи топлива. Именно поэтому бензопилы старого образца предназначены только для эксплуатации в одном положении.

Правильный уход за пилой значительно продлит срок ее службы.

Последовательность действий следующая:

– Плоским напильником подтачивают по направляющей ограничители глубины реза, расположенные перед зубьями. Количество движений должно быть одинаковым для каждого резца.

– Круглым напильником подтачивают режущую кромку каждого зуба. Если нет направляющей, постарайтесь двигать напильником строго параллельно кромке. Количество движений для каждого лезвия также должно быть одинаковым. Зубья точат через один – сначала те, у которых кромка направлена в одну сторону, потом остальные. В самом начале желательно отметить маркером звено, откуда вы начали заточку. Это позволит не запутаться в ходе процесса.

Кстати, заточка новой, запечатанной в пакетик цепи далека от идеальной и, подточив ее, можно заметно увеличить производительность. Кроме того, у новых цепей высота ограничителя пропила, а фактически толщина получаемой стружки настроена на минимальное значение, то есть для работы в сложных условиях (зима, мерзлая и твердая древесина и т. д.). И если распиловка производится летом, а ее объект – свежесрубленная сосна, есть резон для ускорения работы немного повысить профиль цепи, подточив ограничитель.

Уход за шиной. Шина тоже нуждается в уходе – необходимо очищать паз от опилок и грязи, иначе система смазки перестанет работать.

Ведущую звездочку, если она есть, полагается смазывать отдельно – масло на нее не попадает. Для этого годится «Литол» – его закладывают в специальные отверстия, расположенные на конце шины, возле звездочки. Если последней нет, «Литол» наносят на концевую часть шины.

Чтобы износ шины был равномерным, ее периодически переворачивают

Еще одно важное замечание: при интенсивной работе следует регулярно заменять цепь. Дело в том, что шина изнашивается в среднем в три раза медленнее, поэтому в комплекте с одной шиной лучше использовать три цепи – так гарнитура прослужит дольше

Топливная система

Неисправности топливной системы также довольно часто становятся основной причиной, не позволяющей бензопиле работать максимально эффективно. В первую очередь необходимо проверить качество топливной смеси.

Течет бензин из бензопилы

Если на корпусе бензопилы периодически появляются бензиновые капли, то необходимо проверить герметичность топливного бака. Со временем, он может рассохнуться. Или же прокладка «задубела» и она уже не может выполнять свою прямую функцию.

Читать также: Лопата отвал на мотоблок

Если появились полноценные бензиновые ручейки, то велика вероятность, что придется менять лопнувший шланг, соединяющий карбюратор и топливный бак.

Не поступает бензин в цилиндр бензопилы

Причин, по которым топливная смесь перестала поступать в цилиндр несколько:

• Воздушный фильтр засорился.
• Настройки работы карбюратора слетели.
• Мембрана карбюратора перестала быть целостной.
• Каналы, по которым транспортируется бензин, засорились.

Бензопила не держит холостые обороты

В этом случае следует начать искать неисправность с фильтрующих элементов. В большинстве своем, именно из-за снижения пропускной способности воздушного и бензинового фильтров обороты на холостом ходу начинают «плавать».

Если с фильтрами все в порядке, то необходимо проверить составляющие бензопроводной системы, а также удостовериться в отсутствии самопроизвольного изменения настроек карбюратора.

Система смазки цепи

Масляные насосы имеют различную конструкцию (поршневого или мембранного типа) и изготавливаются из разных материалов (металла или пластмассы). Они приводятся в действие с помощью зубчатой передачи, получающей свое движение от ведущей звездочки. Когда двигатель работает на холостом ходу (ведущая звездочка и цепь не вращаются), подача масла не происходит. Производительность насоса зависит от числа оборотов ведущей звездочки, чем они выше, тем больше масла поступает на пильную цепь. Некоторые масляные насосы оснащены ручным механизмом регулировки производительности — с помощью регулировочного винта (1).

Видео демонстрирующее устройство бензопилы:

Поломки системы зажигания

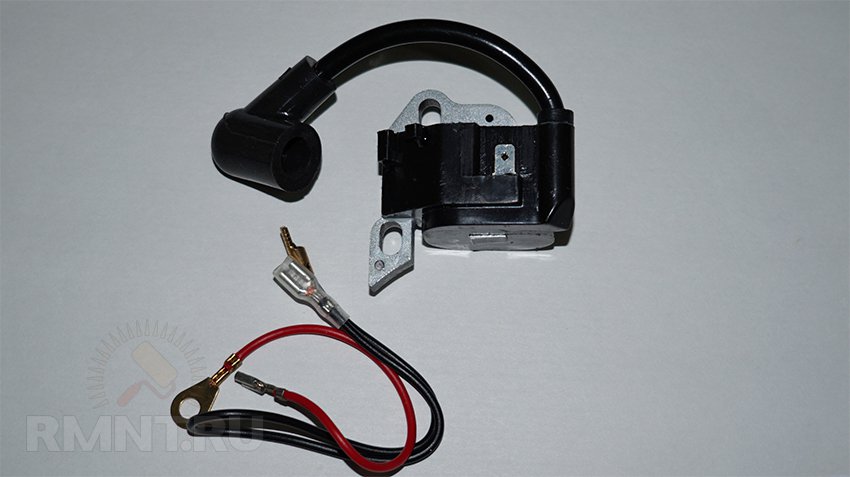

Часто пилу не удается завести из-за отсутствия искры на свече. Чтобы удостовериться, выверните свечу, наденьте на нее колпак провода, прижмите к корпусу цилиндра и поработайте стартером.

Искра может отсутствовать по ряду причин. В первую очередь проверьте контакты присоединения проводов, идущих от модуля зажигания, зачистите их. Также осмотрите маховик, нет ли признаков повреждения магнитопровода и не нарушен ли зазор между модулем и маховиком. Если поломка не устранена, нужно заменить модуль зажигания на новый.

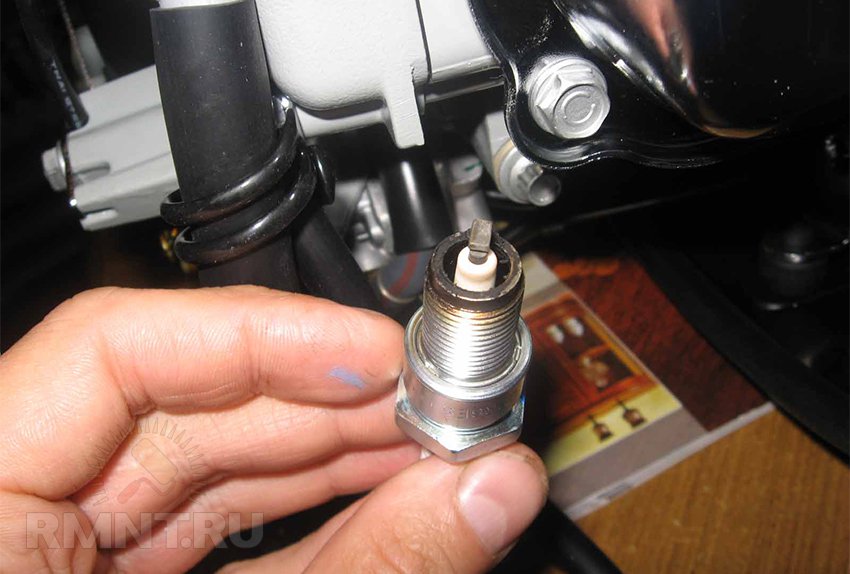

Причиной отсутствия зажигания может быть сама свеча, проверьте ее пригодность с помощью контрольной. Электроды нужно почистить наждачной бумагой и протереть ветошью в бензине.

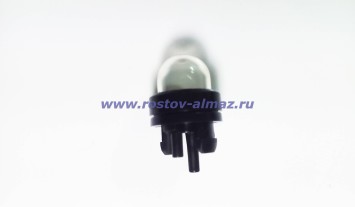

Праймер подкачки топлива для китайских бензопил с объемом двигателя 25-52см3, Partner S-серии, Maxcut, Сhampion (Benzoritm)

Кнопка подкачки топлива (праймер) или, по-другому, ручной топливо-подкачивающий насос, подходит для бензопил китайского производства с объемом двигателя 25, 38, 45 и 52см3, для бензопил Partner 340S, Partner 350S, Partner 360S, для бензопил и бензотриммеров Champion.

Артикул: 574227201 Производитель: Benzoritm (Бензоритм)

Код детали на схеме: 9142-310002, 574227201, 25056, 38116, 4552144

Праймер крепится к корпусу при помощи защелки.

При неисправном резиновом куполе (купол имеет трещины или надрывы) возможен подсос воздуха. Что приведет в свою очередь к нестабильной работе карбюратора. При неисправном внутреннем клапоне не будет происходит подкачка топлива.

Неполный список конструктивно схожих бензопил, к которым подходит праймер (топливный насос) подкачки топлива для китайских бензопил с объемом двигателя 38, 45, 52сс:

Бензопилы с объёмом двигателя 38 см3:

Carver RSG-38-16K; Ресурс БП-38-16; Энергомаш ПТ-9937; Лесник 3816; Patriot РТ3816 ; Forza FZ-3816; Атлант 738; Huter BS-40; Forward FGS 3802; SD-Master 3816; BauMaster GC-99376X; Champion 137-16; ShtormPower DC 3840; MTD GCS 3800/35; Энкор ПЦБ 37/16; Лидер ЛБЦП-3814; HAMMER Hammerflex BPL3816; DAEWOO DACS 3816; Park GCS-3816; Hyundai GCS3816; SunGarden Beaver 3816; Etalon PN3816-2 и др.

Бензопилы с объёмом двигателя 45 см3:

Carver RSG- 45-18; Forza 4518; Good Luck GL 4500M; Sturm! GC99458; Hyundai GCS4518; Энергомаш ПТ-9945; PIRAN CS45-18ES; BauMaster GC-99458; Gardenlux GCS 4518E; Elitech ПБ 45/45; Huter BS-45; HAMMER Hammerflex BPL4518; BGT Finland 450; ЛЕСНИК PT 4518; Forward FGS-4504; Forward FGS-4500E; Park GCS-4518WO; Лидер ЛБЦП-4518; SD-Master 4518; Ставр ПЦБ-45/2200 ; Patriot РТ4518; Patriot РТ4520; MAXCUT PMC4518 Portland; БАЙКАЛ БП-4500; Энкор ПЦБ 45/18; Viper 4518; PRORAB PC 8545/45; PRORAB PC 8546; Урал БП 45-3,0; Карпаты БП-4500; Зубр ЗЦПБ-450; Тиса БП-45-2,9; Тайга 245; FAZENDA S555 и др.

Бензопилы с объёмом двигателя 52см3:

Carver RSG- 52-20; Good Luck GL 5200M; Forza 52-20; PIRAN CS52-20ES; Sturm! GC9952B; Sturm! GC99502; Hyundai GCS5220; Энергомаш ПТ-9952Б; Энергомаш ПТ-99502; Энкор-ПЦБ 52/20; Gardenlux GCS 5218E; ЛЕСНИК РТ 5220; BauMaster GC-99502X; Huter BS-52; Forward FGS-5200E; Forward FGS-5204; SD-Master 5220; Лидер ЛБЦП-52-20; Patriot РТ5220; Урал БП-50-3,6 ; ДНІПРО-М БП-5220; БАЙКАЛ БП-5200; Энкор ПЦБ 52/20; Карпаты БП 52-3.5; Тайга RT-GS5201; BEST B52; FAZENDA S777; Husqvarna 5220 «Цыганка» и др.

Обращаем Ваше внимание на то, что стартер и элементы корпуса данных моделей бензопил могут немного отличаться по форме, примите это в расчет при выборе запчастей

Проблемы самостоятельного ремонта

Проблема во многих случаях усложняется отсутствием полноценной информации по технологии ремонта. По мнению зарубежных производителей, после выработки ресурса пила должна списываться в утиль, поэтому ремонтопригодность многих моделей бюджетного уровня вызывает обоснованные сомнения.

Сложнее поддаются восстановлению бензопилы профессионального класса.

• Проблема усложняется высокой стоимостью запасных частей.
• Не исключено, что для восстановления работоспособности отдельных узлов и механизмов, в частности, для настройки топливной аппаратуры потребуется специальное оборудование.

Замена дорогих фирменных деталей доступными по стоимости, но недолговечными китайскими аналогами в экономическом плане себя не оправдывает. Практика показывает, эти комплектующие вырабатывают ресурс в лучшем случае на 50-60%.

Стартер

Механизм стартера состоит из барабана (1) с тросиком (2) и ручкой (3), и из каркаса (4) с возвратимой пружиной. При резком вытягивании ручки ввысь, храповик барабана заходит в зацепление с зубьями, имеющимися на валу мотора, и проворачивает коленчатый вал. При отпускании ручки, возвратимая пружина возвращает её в начальное положение.

Чтоб провернуть коленчатый вал со скоростью, при которой запускается движок, требуется определенное усилие. Запустить бензопилу с 1-го рывка нередко не удается, приходится дергать пару раз. Для облегчения пуска употребляют разные методы — обогащение топливной консистенции при помощи заслонки карбюратора, либо понижение давления в цилиндре при помощи декомпрессионного клапана (для облегчения прокручивания коленвала). Клапан делают автоматом закрывающимся при повышении давления в цилиндре, происходящем при воспламенении консистенции. Время от времени в механизме стартера употребляют дополнительную пружину, которая при вытягивании тросика поначалу сжимается, а потом резко разжимается, раскручивая мотор.

Подготовка к работе с бензопилой

Прежде, чем изучить, как правильно работать бензопилой, крайне важно внимательно ознакомиться с атрибутами личной защиты. Охрана труда очень важна при работе с бензиновым инструментом, так как позволяет избежать травм у оператора

Для работы с бензопилой следует приобрести защитную экипировку. Владельцу бензопилы обязательно потребуется:

• Защитить голову и лицо – для этого следует надевать маску и шлем. В том случае, если работа проводиться с мощным профессиональным инструментом, то оператору понадобится приобрести защитные наушники;
• Предотвратить повреждение тела и рук при работе с бензопилой – для этого нужно пользоваться перчатками и костюмом из плотной ткани;
• Защитить ноги – в этих целях следует обувать высокие плотные ботинки.

Имея в распоряжении средства личной защиты, оператор будет чувствовать себя гораздо увереннее, и быстрее освоит тонкости работы с бензопилой.

Шина, цепь, цепной тормоз и смазка

После износа двух цепей требуется замена ведущей звездочки. Использование изношенной звездочки сказывается на ресурсе подшипников коленвала и выражается в сильной вибрации, цепь тоже портится быстрее. Шину по мере истирания рабочей части рекомендуется переворачивать.

Причиной плохой работы тормоза может быть обильное загрязнение пространства под крышкой или общий износ ленточной пружины. Также часты случаи, когда при срабатывании тормоза происходит разрушение сцепления от перегрева и нужно менять весь узел.

Недостаток смазки на цепи может быть причиной засорения каналов маслонасоса, его нужно вымыть в бензине и прочистить леской. Если при работе масло поступает слишком сильно, нужно немного затянуть регулировочный винт маслонасоса. Бывает, что при работе цепь сухая, а при простое масло сочится под сцеплением. Это значит, что герметичность масляного шланга нарушена и его нужно заменить.

Конструктивные составляющие бензопилы

Все бензопилы похожи по своему строению, независимо от того, европейского они производства (ECHO, Stihl, Husqvarna) или отечественного (Кедр, Урал). Внутри корпуса расположены основные элементы – топливный бак и двигатель, а снаружи стартер, рукоять, пильная часть (шина) с цепью. Резкий рывок тросика заводит двигатель, а тот – пильное полотно.

Для начала предлагаем вам ознакомиться с видео-роликами, в которых показано, как устроена бензопила и как она работает:

Время от времени в работе пилы возникают сбои, для устранения которых требуется разборка. Что может произойти с таким несложным механизмом, как бензопила? Хотя бы следующее:

• Перестает заводиться;
• Заводится, но в скором времени останавливается;
• Перестает функционировать в распиле;
• Теряет свою мощность;

Большинство неполадок связаны или с перебоями в работе двигателя (система подачи топлива, система выхлопа, зажигание, цилиндро-поршневая часть), или с неисправностями других систем и узлов (муфта сцепления, тормоз цепи, шина, система смазки). Рассмотрим наиболее часто встречающиеся поломки и приемы их устранения.

Исправная бензопила заводится с одного рывка и не дает сбоев в распиле

Регулировка тормоза цепи

Тормоз цепи часто не срабатывает по причине засорения смазкой или опилками тормозной ленты и пространства под крышкой. Следует очистить все части от засоров. Возможно, лента просто износилась, тогда ее необходимо заменить.

Работа тормоза цепи восстанавливается при помощи механической чистки

Некоторые части бензопилы изнашиваются быстрее, чем остальные. К ним относятся ведущая звездочка, шина, цепь, антивибрационные элементы. Для быстрой замены запчасти лучше всегда иметь под рукой. Не стоит пренебрегать и заточкой цепи.

В этой статье мы объясним, почему случаются поломки тех или иных узлов бензопилы и как их устранить. Если ваша пила перестала заводиться или работает не так, как должна — не спешите отправлять ее в сервис. Самого простого ремонта может оказаться достаточно, чтобы вернуть инструмент к жизни.

Большинство поломок бензопилы весьма тривиальны. Мнимое ощущение сложности конструкции пропадает после первой полной разборки, ведь принцип работы всех узлов механизма предельно прост и интуитивно понятен. Поэтому запаситесь гаечными ключами и головками размером от 6 до 22 мм, отвертками под шлиц, крест, шестигранными ключами и съемником стопорных колец. Слейте перед разборкой масло и топливо, расстелите под пилой чистую ветошь.

Условия хранения пилы напрямую влияют на ее работоспособность в будущем.

Хранение. Чтобы бензопила работала хорошо и прослужила долго, по окончании работы надо ее подготовить для хранения. Слить остатки масла (у некоторых моделей смазка потихоньку поступает самотеком и при остановленном двигателе) и топлива из баков. Оставшуюся в баке, карбюраторе и топливном шланге смесь необходимо дожечь – запустить двигатель и ждать, пока он не заглохнет.

Цепи желательно хранить в масляной ванне, шины – завернутыми в промасленную бумагу или хотя бы обработать их аэрозольной смазкой, например, широко известной WD-40 или ее аналогами.

Приготовленную топливно-масляную смесь не рекомендуется хранить больше месяца. В любом случае смесь, даже пролежавшую всего пару дней, перед заливанием в бак нужно как следует взболтать.

Строительный портал №1

21.12.2018 admin Комментарии Нет комментариев

На сегодняшний день почти в каждом домашнем хозяйстве имеется бензопила, являющаяся достойной заменой топорам и ручным пилам. Идеальным решением для людей, живущих в частном доме, или занимающихся строительством, станет ручная бензопила «Партнер 350». Этот инструмент шведского производителя очень удобен и компактен, поэтому подойдет для любых работ на приусадебном участке.

Однако неправильный уход и интенсивная эксплуатация агрегата может привести к его поломке. При этом необязательно сразу обращаться в сервисную мастерскую. Многие неисправности можно устранить своими руками. Для этого достаточно изучить устройство пилы и видео инструкцию по ее ремонту.

Общее устройство инструмента

Бензопилы или их второе название мотопилы применяются активно не только для заготовки дров, но еще и при выполнении строительных работ, а также с целью обрезки сада. Сегодня этот инструмент выпускается разными производителями — от известных, как например, Stihl, Husqvarna, Makita, Partner, Чемпион, и менее известных — Foresta, Старт, Limex и другие. Несмотря на отличия по названию, все эти инструменты имеют схожую конструкцию. Отличие лишь заключается в качестве деталей, из которых собираются отдельные и механизмы.

Чтобы разобраться с тем, как устроена бензопила внутри, нужно изначально узнать основные составляющие инструмента. Ниже представлена схема бензопилы, по которой можно узнать, какое устройство имеет этот инструмент.

Коротко выясним, для чего нужны все составляющие детали бензоинструмента:

1. Задняя рукоятка — играет роль опоры для удерживания инструмента пильщиком. На этой рукоятке располагается курок газа, посредством которого происходит открытие дроссельной заслонки
2. Топливный бак — емкость, в которую заливается приготовленная смесь, состоящая из бензина с маслом. На такой смеси работают бензопилы, оснащенные двухтактным двигателем
3. Зажигание — механизм, отвечающий за подачу искры на свечу зажигания
4. Ручка стартера — служит для ручного запуска ДВС. Стартер соединен с коленчатым валом, который нужно прокрутить, чтобы запустить мотор
5. Масляный бак — это емкость, в которую заливается цепное масло. Это масло расходуется в процессе работы инструмента на смазку цепи, звездочки и шины
6. Передняя рукоятка — главная ручка, посредством которой удерживается инструмент при выполнении пильных манипуляций
7. Тормоз цепи — это блокиратор, который позволяет мгновенно осуществить остановку цепи в случае ее заедания в древесине или в случае возникновения опасности контакта человека с вращающейся частью инструмента
8. Направляющая шина — деталь, по которой происходит перемещение цепи бензопилы
9. Цепь — главный элемент, обеспечивающий распиливание древесины

Это основные составляющие рассматриваемого инструмента, с назначением которых нужно разобраться перед тем, как впервые приступать к работе. Если бензопила выходит из строя, то ее поломки преимущественно связаны с внутренними механизмами. Именно о том, как устроена бензопила внутри, и какой принцип работы она имеет, рассмотрим более детально.

https://youtube.com/watch?v=mRNgs6kuVn8%3F

Первый пуск бензопилы.

После всех приготовлений и проверок самое время произвести первый запуск приобретенной бензопилы с последующей ее обкаткой. Поскольку двигатель инструмента холодный, мы приведем алгоритм холодного пуска. Для этого установите пилу на устойчивую поверхность, таким образом, чтоб пильная шина с цепью ни чего не касались и проделайте следующий ряд действий:

1. Устанавливаем цепной тормоз в нерабочее положение путем отведения ручки тормоза в направлении передней ручки. При этом ручки должны соприкоснуться.
2. Включаем зажигание, переведя переключатель в крайнее левое положение.
3. Далее переводим заслонку подачи воздуха в положение закрыто.
4. Для обкатываемых бензопил с декомпрессионным клапаном его необходимо нажать, что бы уменьшить сопротивление и облегчить запуск агрегата.
5. Дроссельную заслонку переводим в пусковое положение. Для пил с совмещенным управлением вытягиваем рычаг заслонки из корпуса. Для пил с раздельным управлением нажимаем рычаг дроссельной заслонки и фиксируем его в промежуточном положении.
6. После чего обхватываем левой рукой переднюю ручку бензопилы и прижимаем ее к низу.
7. Ногой наступаем на защитный щиток правой рукоятки.
8. Свободной рукой берем рукоятку стартера и плавно тянем его к себе до положения, пока собачки храпового механизма не придут в зацепление с барабаном стартера.
9. Почувствовав небольшое сопротивление, сделайте резкий рывок ручки стартера к себе.
10. После первой вспышки в камере сгорания двигателя возвращаем воздушную заслонку в исходное положение (открываем) и повторно запускаем бензопилу.
11. Когда мотор запустится, даем полный газ и отпускаем рычаг дроссельную заслонку. Блокиратор пускового положения заслонки при этом автоматически отключится.

Как увеличить рабочий ресурс муфты?

При малых оборотах элементы с фрикционными накладками (1), имеющие степень свободы в круговом направлении, притягиваются к центру вала пружинами (2) и не передают вращение на барабан (3), соединенный со звездочкой движущей цепь. Когда обороты мотора бензопилы добиваются значений, при которых центробежная сила превосходит усилие пружин, фрикционные сегменты прижимаются к внутренней поверхности барабана и начинают его крутить. В итоге начинает крутиться ведущая звездочка, приводящая в движение пильную цепь.

Как видно на фото, звездочка находится за сцеплением.

У других бензопил, звездочка может находиться с наружной стороны сцепления.

Чтобы избежать незапланированного ремонта, оператору бензиновой пилы нужно придерживаться определенных рекомендаций. Они помогут продлить сроки эксплуатации сцепления цепной бензопилы и защитят ее от повреждений основных действующих элементов.

К этим рекомендациям относятся:

• регулярная смазка деталей муфты;
• своевременная очистка механизма от пыли и засохшего масла;
• эксплуатация бензопилы только с полностью исправной шиной и качественно заостренной цепью;
• избежание попаданий установленной режущей гарнитуры на твердые металлические предметы.

Современные бензопилы оборудованы центробежными муфтами сцепления. Это означает, что их работа всецело зависит от крутящего момента мотора, который в конкретный момент времени выдает пила.

Его основными конструктивными элементами выступают:

• барабан;
• звездочка;
• пружины.

Принцип работы выглядит следующим образом. При запуске пилы элементы, которые свободно перемещаются в радиальном направлении, пружинами стягиваются к оси вала. В этом случае крутящий момент не поступает на барабан, а значит на звездочку и направляющую. В момент, когда центробежная сила превалирует над силовым потенциалом пружин, элементы сцепления ослабевают и сжимаются у внутренней части барабана, инициируя его кручение. Вместе с ним вращательный цикл переходит на звездочку и саму шинно-цепную гарнитуру.

Главным достоинством сцепления такого типа считается его проскальзывание при внезапном торможении режущей части, что не останавливает двигатель. В результате «сердце» пил – моторы остаются в целости и сохранности.

В комплектацию большинства современных бензопил входит сцепление центробежного типа. Работа этих механизмов напрямую зависит от создаваемого двигателем крутящего момента.

При этом вращательное усилие от мотора не передается на барабан, ведущую звезду и шину. Постепенно давление центробежной силы увеличивается и вытесняет усилие, создаваемое пружинами. В этот момент составляющие сцепления теряют свою силу и начинают сжиматься рядом с внутренней частью барабана. Под действием пружин барабан начинает раскручиваться. Двигаясь, он передает вращение на ведущую звезду и пильную гарнитуру бензопилы.

Основной плюс центробежного сцепления заключается в его мгновенном проскальзывании в тот момент, когда режущие органы начинают вращаться медленнее. При этом сам двигатель бензопилы не теряет своей изначальной скорости и продолжает двигаться так же плавно, как прежде. Это позволяет сократить расходы топлива и снизить риск образования заусенцев в ЦПГ мотора хозяйственной пилы.

Праймер бензопилы что это

страница » Что Такое Праймер В Бензопиле

Не считая перечисленных узлов на бензопилах имеется система чистки подаваемого в карбюратор воздуха, шина с пильной цепью, стартер, механизм натяжения цепи, зажигание, глушитель и др.

Тормоз цепи

Включение тормоза цепи может быть контактным и инерционным. 1-ое происходит при нажатии тормозного упора (1) на руку рабочего, которое самопроизвольно происходит при отбросе пилы. Возникающее при всем этом смещение упора приводит к затягиванию тормозной ленты (2) на барабане муфты сцепления и его остановке, в итоге чего останавливается и пильная цепь.
