Как проверить батарею шуруповерта мультиметром

Как проверить утечку аккумулятора мультиметром?

Утечка тока – это показатель, который обозначает расход энергии на поддержание функционирования подключенных к неповрежденной электрической цепи сторонних приборов. Для каждой АКБ существует значение минимальной утечки тока, которое относительно автомобильной батареи в среднем составляет 55–80 мА.

В этот показатель входит обеспечение работы памяти магнитолы, системы впрыска топлива, сигнализации и ряда других вспомогательных систем. Совокупное значение не должно превышать 60–70 мА. Если утечка выше – то аккумулятор будет слишком быстро разряжаться и его придется менять

Это также важно, как знать, какую сигнализацию выбрать?

Чтобы знать, как проверить утечку аккумулятора мультиметром, следует сделать следующее:

Подготовьте транспортное средство к замеру. Отключите все, расходующее электрический заряд системы, и подождите пару минут.
Снимите положительную клемму с автомобильного АКБ.
Щуп мультиметра с отрицательным значением подключаете к клемме машины.
Провод с плюсом – к энергобатарее.

После этого необходимо снять показания с экрана прибора. Если они превышают норму, то вам надо по одному отключать и ставить обратно реле и предохранители, замеряя изменения тока утечки. После отсоединения одного из реле цифры придут в норму, следовательно оно и является слабым звеном цепи.

Как проверить емкость аккумулятора мультиметром?

Емкостью аккумулятора называется количество накопленной энергии, которую способна отдать батарея за конкретный период времени. Величина измеряется в ампер-часах. Определить ее значение можно двумя способами: проверка под нагрузкой и метод контрольного разряда.

Как проверить емкость аккумулятора мультиметром под нагрузкой?

Каждая заводская батарея имеет нанесенную на корпус маркировку, где указано значение емкости. Со временем оно начинает уменьшаться и реальные цифры становятся ниже заявленных показателей. Чтобы определить целесообразность дальнейшего использования оборудования, необходима нагрузка. В качестве нагрузки могут выступить фары автомобиля или даже обыкновенная лампочка на 35–40 Вт.

Поэтапно рассмотрим, как проверить мультиметром заряд аккумулятора:

Батарея отсоединяется от генератора;
Присоединяете к ней лампочку и в течение двух-трех минут наблюдаете за работой электрической цепи;
Разъединяете элементы и мультиметром снимаете показания с аккумулятора, предварительно включив режим измерения напряжения.

Если показатели на экране прибора превышают 12,4 единицы, то батарея исправна. Значение в 12–12,3 указывает на необходимость скорой замены оборудования.

Как проверить емкость аккумулятора мультиметром, применяя контрольный разряд?

Для этого вида определения емкости понадобится полностью зарядить батарею и присоединить ее к электрической цепи, которая имеет нагрузку, равную или близкую по значению к заявленным в техническом паспорте показателям. Дополнительно присоединяется мультиметр, работающий в режиме амперметра.

Понадобится немного подождать, чтобы сила тока снизилась наполовину, отметить, сколько прошло времени, и сравнить с указанными в паспорте значениями. Если показатель отличается на незначительную величину, то емкость оборудования снизилась не сильно и его можно использовать дальше. Большая разница в числах означает, что пора подыскивать новую батарею.

Мнение эксперта
Стребиж Виктор Павлович, эксперт по освещению и электрике
Любые вопросы задавайте мне, я помогу!

Тип аккумулятора Напряжение холостого хода, В Пределы напряжения исправного элемента, В Литий-ионный 3,7 2,7 4,2 Никель-кадмиевый 1,2 1. Если же вам что-то непонятно, пишите мне!

Что нужно помнить во время проведения замеров

Необходимо учесть, что точно определить заряд батарейки мультиметром невозможно. С помощью тестера можно убедиться в ее работоспособности, узнать какая у нее мощность, однако это не позволяет сделать достоверные выводы про ее емкость. При такой проверке используют только заряжаемые элементы питания.

Категорически не рекомендуется проверять мультиметром потекшие батарейки. Такой гальванический элемент не подлежит последующей эксплуатации и должен быть утилизирован. Более того, поврежденные одноразовые и многоразовые аккумуляторные батареи могут представлять опасность, так как в их составе содержатся едкие вещества, способные повредить кожу и слизистые оболочки.

Измерять емкость батарейки мультиметром необходимо в сухом месте. При повышенной влажности пользоваться тестером категорически не рекомендуется. Прибор должен находится на ровном и устойчивой поверхности.

При измерении напряжения в элементе без нагрузки, нельзя надолго замыкать цепь. Это может привести к тому, что батарейки станут непригодными для последующего использования. В среднем, замер длится 0.5–1 секунду. Этого достаточно, чтобы снять показатель с экрана мультиметра. Следует также учесть, что некоторые виды мультиметров не предназначены для работы с батареями и аккумуляторами низкой мощности. Поэтому перед работой необходимо убедиться в том, что измерительный прибор совместим с определенным типом элементов.

Параметры

Теоретическая энергоёмкость: 237 Вт·ч/
Удельная энергоёмкость: 45–65 Вт·ч/кг
Удельная энергоплотность: 50–150 Вт·ч/³
Удельная мощность: 150…500 Вт/кг
ЭДС = 1,37
Рабочее напряжение = 1,35…1,0 В
Нормальный ток зарядки = 0,1…1 C, где С — ёмкость
Срок службы: около 100—900 циклов заряда/разряда.
Саморазряд: 10% в месяц
Рабочая температура: −50…+40

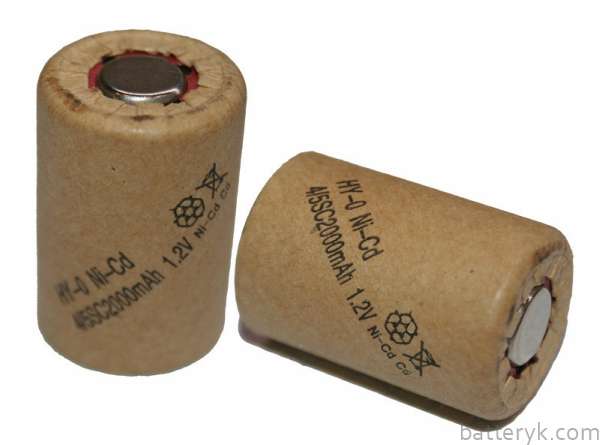

В настоящее время использование никель-кадмиевых аккумуляторов сильно ограничено по экологическим соображениям, поэтому они применяются только там, где использование других систем невозможно, а именно — в устройствах, характеризующихся большими разрядными и зарядными токами. Типичный аккумулятор для летающей модели можно зарядить за полчаса, а разрядить за пять минут. Благодаря очень низкому внутреннему сопротивлению аккумулятор не нагревается даже при зарядке большим током. Только когда аккумулятор полностью зарядится, начинается заметный разогрев, что и используется большинством зарядных устройств как сигнал окончания зарядки. Конструктивно все никель-кадмиевые аккумуляторы оснащены прочным герметичным корпусом, который выдерживает внутреннее давление газов в тяжёлых условиях эксплуатации.

Цикл разряда начинается с 1,35 В и заканчивается на 1,0 В (соответственно 100% ёмкости и 1% оставшейся ёмкости)

Электроды никель-кадмиевых аккумуляторов изготавливаются как штамповкой из листа, так и прессованием из порошка. Прессованные электроды более технологичны, дешевле в производстве и обладают более высокими показателями рабочей ёмкости, в связи с чем все аккумуляторы бытового назначения имеют прессованные электроды. Однако прессованные системы подвержены так называемому «эффекту памяти». Эффект памяти проявляется, когда аккумулятор подвергают зарядке раньше, чем он реально разрядится.

В электрохимической системе аккумулятора появляется «лишний» двойной электрический слой и его напряжение снижается на 0,1 В. Типичный контроллер устройства, использующего аккумулятор, интерпретирует это снижение напряжения как полный разряд батареи и сообщает, что батарея «плохая». Реального снижения энергоёмкости при этом не происходит, и хороший контроллер может обеспечить полное использование ёмкости аккумулятора. Тем не менее, в типичном случае контроллер побуждает пользователя выполнять всё новые и новые циклы зарядки. А это и приводит к тому, что пользователь своими руками, из лучших побуждений, «убивает» батарею. То есть можно сказать, что батарея выходит из строя не столько от «эффекта памяти» прессованных электродов, сколько от «эффекта беспамятства» недорогих контроллеров.

Бытовой никель-кадмиевый аккумулятор, разряжаемый и заряжаемый слабыми токами (например, в пульте дистанционного управления телевизора), быстро теряет ёмкость, и пользователь считает его вышедшим из строя. Так же и аккумулятор, длительное время стоявший на подзарядке (например, в системе бесперебойного питания) потеряет ёмкость, хотя его напряжение будет правильным. То есть использовать никель-кадмиевый аккумулятор в буферном режиме нельзя. Тем не менее, один цикл глубокой разрядки и последующая зарядка полностью восстановят ёмкость аккумулятора.

При хранении NiCd-аккумуляторы также теряют ёмкость, хотя и сохраняют выходное напряжение. Чтобы избежать неверной разбраковки при снятии аккумуляторов с хранения, рекомендуется хранить их в разряженном виде — тогда после первой же зарядки аккумуляторы будут полностью готовы к использованию. Для полной разрядки батареи и выравнивания напряжений на каждом разряжаемом элементе можно подключить цепочку из двух кремниевых диодов и резистора на каждый элемент, тем самым ограничив напряжение на уровне 1-1.1 В на элемент. При этом падение напряжения на каждом кремниевом диоде составляет 0,5–0,7 В, поэтому выбирать диоды для цепочки необходимо вручную, используя, например, мультиметр. После длительного хранения батареи необходимо провести два-три цикла заряд/разряд током, численно равным номинальной ёмкости (1C), чтобы она вошла в рабочий режим и работала с полной отдачей.

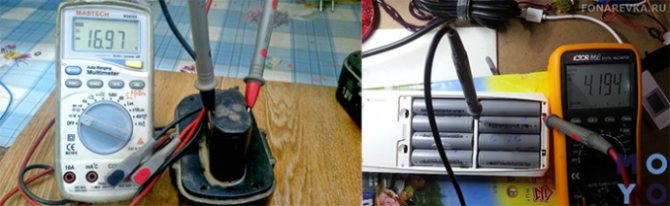

Экспресс-метод тестирования: измеряем U на полюсах АКБ

Этот метод еще проще, но с его помощью можно составить первичное представление о том, в порядке ли аккумулятор. Если мы проводим замеры U без подключения нагрузки, то получим показатель, равный «холостому ходу» инструмента.

К примеру, если у нас в аккумуляторе 12 частей с напряжением в 1,2 вольт каждый, и показатель рабочего U составляет 14,4 вольт, — U «холостого хода» станет расти до 17 вольт. Если «холостое» напряжение меньше обозначенного, это означает, что в связке имеются «банки», которые вышли из строя и нуждаются в подмене. Также понижение холостого напряжения может означать и то, что батарея заряжена не до конца.

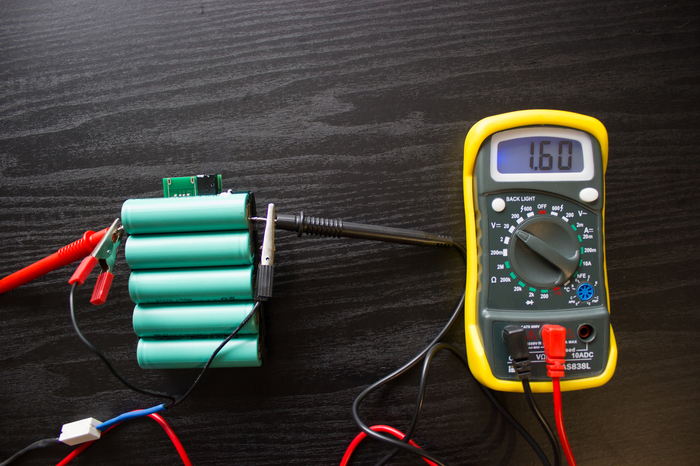

Как с помощью мультиметра проверить АКБ шуруповерта

Многие люди не знают, как проверить аккумулятор шуруповерта. Сделать это можно несколькими способами.

Проверка под нагрузкой

Лампа автомобильной фары используется для создания нагрузки на АКБ Если человеку нужно разобраться, насколько быстро будет разряжаться накопитель, его придется проверять под максимальной нагрузкой. Ее мощность равна половине силы тока, которая отдается аккумулятором. Чаще всего это значение составляет около 30-40 Вт. Поэтому, чтобы создать нагрузку, можно воспользоваться обычной лампой от фар машины.

При проведении измерений батарея подключается к источнику нагрузки при помощи амперметра. Чтобы измерить показания, необходимо воспользоваться вольтметром. Аккумулятор включается на 3-4 минуты. Во время его работы напряжение не должно опускаться ниже 12.4 В.

Проверка элементов питания накопителя

Поломка аккумуляторной «банки» часто приводит к ухудшению работы АКБ Если в ходе предварительных проверок были выявлены неисправные компоненты, придется разбирать батарею и извлечь все основные элементы питания. Возможно, один из них вышел из строя и именно из-за этого ухудшилась работоспособность аккумулятора.

Для начала необходимо внимательно осмотреть соединения. Довольно часто они повреждаются, что приводит к общему понижению параметров батареи. Если визуально все в порядке, надо прозвонить «банки». Напряжение этих элементов не должно опускаться ниже 1.2 В.

Проверка по величине сопротивления

Проверить работоспособность батареи можно при помощи сравнения внутреннего сопротивления «банок». Чтобы узнать эту величину, придется поделить напряжение на силу тока и отнять нагрузочное сопротивление.

Для нагрузки рекомендуется использовать резистор на 10 Ом. Если полученное значение меньше 1 Ом, значит аккумулятор функционирует нормально.

Как измерить емкость

Емкостный тестер используется для точного определения емкости АКБ Чтобы определить настоящую емкость батареи, необходимо воспользоваться специальными емкостными тестерами. Во время работы такие устройства отправляют аккумулятору зондирующие импульсы. При получении ответного сигнала тестер анализирует их при помощи установленного процессора и делает необходимые вычисления, в результате которых можно узнать реальную емкость. Данная информация выводится на дисплей.

Как проверить ток утечки

Чтобы узнать ток утечки, придется воспользоваться мультиметром. Это универсальное устройство, которое может работать как амперметр, омметр и вольтметр. Для измерения утечки тока необходимо выполнить такую последовательность действий:

Установить в мультиметре определение ампер на 10 А.
Разорвать цепь и в место разрыва на отрицательном полюсе подсоединить измеряющее устройство.
Ознакомиться с показаниями на дисплее.

Нормой считаются показания на уровне 30-70 мА.

Проверка остальных параметров

Единственный параметр, который осталось определить во время диагностики неисправностей аккумулятора — его саморазряд. На самом деле сделать это довольно легко. Необходимо ежедневно проводить замеры напряжения в течение месяца. Это позволит понять, насколько сильно разряжаются батареи.

Довольно часто случается такое, что шуруповерт перестает работать из-за неисправности аккумулятора. Чтобы убедиться в том, что он действительно вышел из строя, необходимо его проверить. Однако перед этим надо разобраться с тем, как правильно проводить такую проверку.

Методика определения неисправности батареи шуруповерта + (Видео)

Если разобрать аккумуляторный корпус шуруповерта, то внутри можно обнаружить последовательно соединенные питающие элементы. В большинстве ситуаций рабочим напряжением электродвигателя является 18 вольт, которые складываются из 15 баночных батареек в корпусе аккумулятора. Как правило, каких-то внешних признаков поломки не обнаруживается. Поэтому перед мастером встает задача правильного определения звена в имеющейся цепи, которая утратила свою энергоемкость.

Работоспособность всего аккумулятора утратит свою эффективность даже в той ситуации, если в системе имеется хоть один элемент, который потерял свою емкость. Впрочем, все питающие элементы выйти из строя не могут. Следовательно, правильно обнаружив неэффективные элементы, их можно будет либо заменить, либо вернуть работоспособность б/у батареям. Иными словами, существуют методы, чтобы оживить элементы питания.

Как правило, чтобы безошибочно определить неисправность аккумулятора, практическое применение нашли два основных метода:

Идентификация неисправных блоков при использовании тестера (мультиметра);
Выявление неисправных питающих элементов в системе при помощи нагрузки

Рассмотрим, как эти методы работают на практике.

Области применения

Малогабаритные никель-кадмиевые аккумуляторы используются в различной аппаратуре как замена стандартного гальванического элемента, особенно если аппаратура потребляет большой ток. Так как внутреннее сопротивление никель-кадмиевого аккумулятора на один-два порядка ниже, чем у обычных марганцево-цинковых и марганцево-воздушных батарей, мощность выдаётся стабильнее и без перегрева.

Никель-кадмиевые аккумуляторы применяются на электрокарах (как тяговые), трамваях и троллейбусах (для питания цепей управления), речных и морских судах. Широко применяются в авиации в качестве бортовых аккумуляторных батарей самолётов и вертолётов. Используются как источники питания для автономных шуруповёртов/винтовёртов и дрелей, однако здесь намечается тенденция к вытеснению их высокотоковыми батареями различных литиевых систем.

Несмотря на развитие других электрохимических систем и ужесточение экологических требований, никель-кадмиевые аккумуляторы остаются основным выбором для высоконадёжных устройств, потребляющих большую мощность, например фонарей для дайвинга.

Длительный срок хранения, относительная нетребовательность к постоянному уходу и контролю, способность стабильно работать на морозе до -40 °C и отсутствие возможности возгорания при разгерметизации в сравнении с литиевыми, малый удельный вес в сравнении со свинцовыми и дешевизна в сравнении с серебряно-цинковыми, меньшее внутренне сопротивление, большая надёжность и морозостойкость в сравнении с NiMH обуславливают по-прежнему широкое применение никель-кадмиевых аккумуляторов в военной технике, авиации и портативной радиосвязи.

Дисковые никель-кадмиевые аккумуляторы

Никель-кадмиевые аккумуляторы выпускаются также в герметичном «таблеточном» конструктиве, наподобие батареек для часов. Электроды в таком аккумуляторе — две прессованные тонкие таблетки из активной массы, сложенные в пакет с сепаратором и плоской пружиной и завальцованные в никелированный стальной корпус диаметром с монету. Используются для питания различных, в основном маломощных, нагрузок (током C/10-C/5). Допускают только небольшие зарядные токи, не более С/10, так как внутри корпуса должна успевать происходить рекомбинация выделяющихся газов. Благодаря замкнутой конструкции допускают длительный перезаряд с непрерывной рекомбинацией и выделением избыточной энергии в виде тепла. Напряжение такого аккумулятора ниже, чем у негерметичного, и мало изменяется в процессе разряда вследствие избытка активной массы катода, создаваемого с целью ускорения рекомбинации кислорода.

Дисковые аккумуляторы (как правило, в батареях по 3 шт. в общей оболочке, типоразмера аналогичного советскому Д-0,06) широко применялись в персональных компьютерах выпуска 1980–90 годов, в частности -286/386 и ранних 486, для питания энергонезависимой памяти настроек (CMOS NVRAM) и часов реального времени при отключенном сетевом питании. Срок службы аккумуляторов в таком режиме составлял несколько лет, после чего батарея, в большинстве случаев — впаянная в материнскую плату, подлежала замене. С развитием CMOS-технологии и уменьшением потребляемой мощности NVRAM и RTC аккумуляторы были вытеснены одноразовыми литиевыми элементами ёмкостью порядка 200 мА·ч (CR2032 и др.), устанавливаемыми в гнёзда-защёлки и легко заменяемыми пользователем, с аналогичным сроком непрерывной работы.

В СССР дисковые аккумуляторы были практически единственными доступными в широкой продаже аккумуляторами (кроме автомобильных и, позднее, NiCd размера AA на 450 мА·ч). Помимо отдельных элементов, предлагалась 9-вольтовая батарея из семи аккумуляторов Д-0,1 с разъёмом, аналогичным «Кроне», которая, однако, входила в отсек питания не у всех радиоприёмников, для которых предназначалась. Поставлялись только простейшие зарядные устройства с током С/10, заряжавшие аккумулятор или батарею примерно за 14 часов (время контролировалось пользователем).

Название аккумулятора	Диаметр, мм	Высота, мм	Напряжение, В	Ёмкость, А*ч	Рекомендуемый ток разряда, мА	Применение
Д-0,03	11,6	5,5	1,2	0,03	3	фотоаппараты, слуховые аппараты
Д-0,06	15,6	6,4	1,2	0,06	12	фотоаппараты, фотоэкспонометры, слуховые аппараты, дозиметры
Д-0,125	20	6,6	1,2	0,125	12,5	аккумуляторные электрические фонарики[уточнить ], миниатюрные радиоприёмники
Д-0,26	25,2	9,3	1,2	0,26	26	аккумуляторные электрические фонарики, фотовспышки, калькуляторы (Б3-36)
Д-0,55	34,6	9,8	1,2	0,55	55	прицел ночного видения 1ПН58 (блок из пяти Д-0.55С), фотовспышки, аккумуляторные электрические фонарики, калькуляторы (Б3-34)
7Д-0,125	8,4	0,125	12,5	замена батарее Крона

Работы по ремонту аккумулятора шуруповерта

Итак, в ходе проверок были выявлены неработающие элементы питания. Что делать в этом случае? Выхода два — попытка «реанимации» элементов или простая замена неработающих «банок».

«Реанимация» накопительных элементов

Сразу стоит оговориться, пытаться «реанимировать» ионные батареи бесполезно. Эффекта памяти у такого вида батарей быть не может, а следовательно, причина выхода их из строя кроется в разложении лития. Но вначале стоит выяснить — возможно, несправна схема управления. Здесь можно использовать два метода.

Следует поменять схему управление. Если батареи заработали, значит, нужно ремонтировать саму схему.
На элемент питания с помощью регулируемого зарядного устройства подается напряжение 4 В с током примерно в 200 мА. Рост напряжения на «банке» до 3.6 В говорит об исправности элемента и, значит, в неисправности виновата либо схема управления, либо другой элемент питания.

Для «реанимации» батареи аккумулятора шуруповерта применяют два способа:

Восстановление работоспособности «банок» методом сжатия или уплотнения.
Подача в накопительный элемент большого напряжения и тока. При этом удастся, хотя и не полностью устранить потерянную емкость и избавиться от «эффекта памяти».

Однако, эти методы не могут полностью решить проблему выхода из строя батарей. Они лишь отсрочат неизбежное. Рано или поздно, но менять банки придется все равно.

Замена «банок» в аккумуляторе шуруповерта

Для проведения ремонта необходимы новые элементы питания. В настоящее время их легко можно приобрести либо в специализированных магазинах, либо заказать в интернете. Стоимость по карману любому. К примеру, цена никель-кадмиевой батареи емкостью в 2000 мА/ч составит около 1000 рублей. Покупая новую «банку», следует проследить, чтобы параметры емкости и габаритов совпадали с заменяемыми элементами.

Сама задача проста. Хорошо если имеется опыт в пайке. В соединении элементов обрезается неисправная батарея, на ее место ставится исправная, затем производится пайка. Как видно, ничего сложного.

Однако, при этом следует учесть несколько важных нюансов:

паять нужно быстро, чтобы не нагрелись «банки» — это может отразиться на их работоспособности;
для соединения элементов лучше использовать родные пластины, либо медные, но тех же размеров;
присоединяя новый элемент к старому не перепутайте плюс с минусом. При последовательном соединении минус от предыдущей батареи идет на плюс новой батареи.

После пайки, следует провести заряд-разрядный цикл, а затем измерить напряжение на «банках». Оно должно быть около 1.3 В.

Проверяем элементы в разобранном аккумуляторе

Итак, если предварительное тестирование показало, что в шуруповерте могут быть неисправные элементы, аккумулятор следует аккуратно разобрать и вычислить батарейки, негодные для работы. Как уже было сказано, нормальное напряжение каждой батарейки по отдельности должно быть 1,2 вольта

Если этот показатель меньше, «банка» осторожно вынимается из цепи с помощью плоскогубцев. Также не помешает внимательно осмотреть всю связку на предмет внешних повреждений: ржавчина, вытекание электролита

В случае, если напряжение на всех «банках по отдельности находится в пределах нормы, нужно снова использовать тестирование под нагрузкой с проверкой по уровню внутреннего сопротивления. Эта величина определяется так: напряжение делится на силу тока, а затем из нее вычитается нагрузочное сопротивление.

Чтобы узнать напряжение, сразу подключаем нагрузку. На этот раз следует применить резистор, имеющий мощность 25 Ватт и сопротивление 10 Ом . Проверяем каждую батарейку, замеряя показатель рабочей силы тока и U.

Расчеты должны быть примерно такими: допустим, при замерах под нагрузкой мы получили рабочее напряжение одного элемента 1,19 вольт, а силу тока 112 миллиампер. Перед расчетом нужно обязательно перевести миллиамперы в амперы. Получается 0,112 ампер, следовательно: 1,19 разделяем на 0,112 и отнимаем сопротивление 10 Ом. Получается значение 0,63 Ома — это значит, что показатель в норме.

Самостоятельно проверить работоспособность аккумулятора шуруповерта с помощью мультиметра — полезный навык, позволяющий выяснить, нуждается ли АКБ в ремонте или полной замене банок. Замеры показателей напряжения в целом, не разбирая аккумуляторный блок, нужно проводить время от времени. Это поможет избежать внезапного выхода инструмента из строя и вовремя устранить неисправность. Также во избежание накопления «эффекта памяти» не пренебрегайте полной зарядкой вашего аккумулятора. Это поможет избежать преждевременного падения его емкости.

Те, кто использовал аккумуляторный шуруповерт – оценил его удобство. В любой момент, не путаясь в проводах, можно подлезть в труднодоступные ниши. Пока не разрядится аккумулятор.

Это первый недостаток – нуждается в регулярной подзарядке. Рано или поздно аккумуляторы выработают свой ресурс циклов перезаряда.

Это второй недостаток. Этот момент наступит тем раньше, чем дешевле ваш инструмент. Экономя средства при покупке, мы чаще всего приобретаем недорогие китайские «no-name» приборы.

В этом нет ничего зазорного, но следует отдавать себе отчет: производитель экономит так же, как и вы. Следовательно, самый дорогой блок (а это именно батарея) при комплектации будет самым дешевым. В результате мы получаем отличный инструмент с исправным двигателем и не изношенным редуктором, который не работает по причине некачественного аккумулятора.

Есть вариант приобрести новый комплект батарей, или заменить в блоке неисправные аккумуляторы. Однако это бюджетное мероприятие. Стоимость сопоставима с покупкой нового шуруповерта.

Второй вариант – применение запасного или старого аккумулятора от автомобиля (если он у вас имеется). Но стартерная батарея имеет большой вес, и пользование таким тандемом не очень комфортно.

Диагностика аккумулятора

Принцип устройства аккумуляторов для шуруповерта одинаков для всех марок и от всех производителей. Это комплект последовательно соединенных компонентов. Общая мощность батареи получается в результате сложения мощностей отдельных элементов. Все сразу они сгореть или повредиться не могут. Поэтому при выходе из строя одной детали перестает работать вся цепочка. Первый посыл к этому – не заряжается аккумулятор шуруповерта. Или быстро разряжается, работает короткий промежуток времени.

Изначально установим работоспособность каждой составляющей части аккумулятора.

Для этого приготовим мультиметр и лампочку накаливания мощностью в 12 В, если аккумулятор имеет такую же величину. Затем выполняем следующие действия:

Подключаем аккумулятор к сети и ждем его полной зарядки. Прошел достаточный период времени, а аккумулятор шуруповерта не заряжается – значит что-то не так внутри прибора.
Отключаем аппарат от сети, пробуем меру нагрева кожуха, открываем его. Как разобрать аккумулятор шуруповерта? Ничего сложного. Просто аккуратно вскройте корпус и на столе разложите последовательную цепь элементов батареи. Проверяем:

наличие окислившихся контактов;
нет ли обрыва проводов.

Эти неприятности можно легко поправить, подчистив окислившиеся места и закрепив провода. Если обнаружены вздувшиеся банки, то их заменяют новыми, равноценными по емкости. При отсутствии явных нарушений целостности цепи, производят замеры на каждой банке батареи. Для этого пользуются специальным прибором – мультиметром. Подробно о работе с ним можно прочитать в статье «Как правильно использовать мультиметр».

Напряжение на каждом элементе аккумулятора никель-кадмиевого должно соответствовать значению 1,2-1,4 В, для литиевого – 3,6-3,8 В. Те банки, на которых прибор показывает меньшие параметры, пришли в негодность. Их реанимируют или заменяют на новые.

Для проверки работоспособности элементов аккумулятора в качестве нагрузки можно использовать 12-вольтовую лампочку. Ее нужно подключить к выходным контактам аккумулятора и выполнять замеры на банках батареи. Там, где падение напряжения будет ощутимым, и будет слабое место.

Подготовка к проверке

Все аккумуляторы, независимо от модели электроинструмента, имеют аналогичную конструкцию. Это корпус, внутри которого последовательно соединены элементы – батареи с «банками». Напряжение последних суммируется.

Обычно в шуруповертах встречаются никель-кадмиевые накопители напряжением 1.2 В. Они доступны, устойчивы к низким температурам и могут долго храниться полностью разряженными. В то же время их емкость сравнительно мала, они быстро разряжаются и мало служат (циклы зарядки-разрядки).

Прежде чем проверить аккумулятор шуруповерта мультиметром, надо его полностью зарядить. Только под нагрузкой получится узнать максимально точные показатели. Большинству источников питания свойственен «эффект памяти», и от него надо избавиться – хотя бы трижды полностью зарядить и разрядить АКБ.

Также для проверки понадобятся:

мультиметр или вольтметр;
нож или что-то острое, чтобы разобрать корпус батареи;
резисторы или лампы накаливания на напряжение 12 В;
провода с зажимами типа «крокодил».

По ходу дела могут использоваться и другие инструменты: паяльник, отвертки, плоскогубцы. Желательно подготовить все заранее.

Диагностика двигателя прибора

В том случае, если при опускании кнопки двигатель шуруповерта продолжает работать, то кнопку придется поменять.

Когда при опускании кнопки продолжается вращение двигателя, чего раньше не происходило, тогда кнопка меняется полностью. Причиной продолжения вращения кнопки может быть ее отпускание, чего не наблюдалось до этого. При этом требуется смена кнопки полностью, или необходимо заменить транзистор отдельно.

Проверить регулятор оборотов можно с помощью мультиметра, настроенного на режим прозвона цепей. Схема регулятора оборотов не включается в общую цепь, действующую в результате полного нажатия кнопки. С этого начинается замыкание контактов. К электродвигателю шуруповерта подключаются провода в количестве двух, столько же приходится и на кнопку аккумулятора.

Кнопку включения подключают к регулирующему элементу или полевому транзистору через 3 провода, который находится вне корпуса шуруповерта. Необходимо осуществить присоединение щупов с целью прозвонки подвода, подсоединенного к электродвигателю и к тому проводу, который является входным.

При наличии возможности щупы присоединяют не только к проводу двигателя устройства, но и крепятся на входные контакты реверса. Прибор может показывать, есть контакт или его нет. Далее аналогичным образом проводят все замеры для другого провода, который является входным. После следует перевести рычаг реверса, чтобы повторить замеры. Если нет контактов, то эти изменения влияют на кнопку.

Причину поломки также стоит искать в щетках двигателя шуруповерта.

Если все элементы устройства в исправности, что показали операции, которые были проведены ранее, то обязательно проверяют то, в каком состоянии находятся щетки двигателя. Это можно осуществить путем отключения двигателя от кнопки, присоединив к его проводам мультимер через щупы.

Если малое сопротивление в цепи отсутствует, то это может указывать на то, что щетки изношены. При этом не исключается поломка якоря, что может происходить в редких случаях. Может случиться и обрыв обмотки. В данном случае производится полная замена двигателя. Если изношены только щетки, то можно восстановить двигатель шуруповерта своими руками.

Для восстановления двигателей у некоторых моделей шуруповертов меняют только щетки, а не производят полную разборку элемента. Для ремонта других моделей задняя крышка двигателя отделяется со щетками от его корпусной части. С этой целью отгибается вальцовка крышки, не задевая ее края, потому что они должны быть возвращены после окончания сборки на прежнее место.

Щетки с гибким проводом соединяются на основе точечного метода сварки для крепления к держателю. Возможно припаивание проводов для новых щеток. С этой целью можно воспользоваться только тугоплавким припоем.

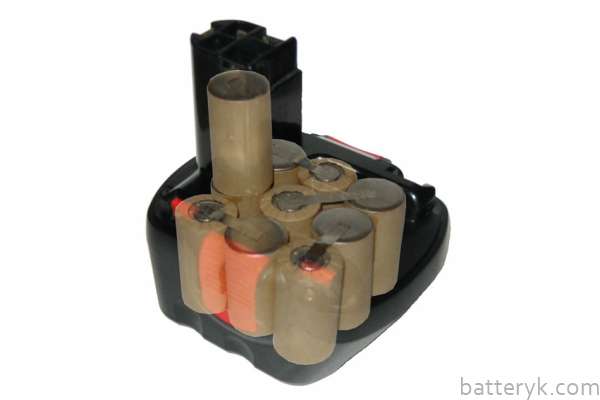

Из чего состоит аккумулятор

Внутреннее устройство АКБ любого шуруповерта, независимо от страны-производителя, абсолютно идентично. Если разобрать пластмассовый блок, внутри всегда находятся «банки», собранные в определенной последовательности. Показатель напряжения аккумулятора в целом складывается, исходя из уровня U, который имеет каждая батарейка в отдельности. Также у батареи есть четыре контакта, два из которых обеспечивают циклы заряда-разряда, третий соединен с термодатчиком, а четвертый, имеющий сервисное назначение, отвечает за выравнивание потенциала заряда во всех элементах питания.

Итак, соединенные между собой «банки» аккумулятора электроинструмента — это не что иное, как источник тока с постоянной величиной, в котором постоянно происходит преобразование химических реакций в электроэнергию. Именно таким образом аккумулятор отдает накопленную энергию в цепь. А когда он заряжается, процесс происходит в обратном направлении: АКБ просто забирает энергию из сети.
