Как правильно заточить ножовку

Как правильно развести ножовку по дереву видео

Использование напильника актуально и сегодня, поэтому попробуем разобраться, как правильно наточить ножовку дома.

Начнем с установки полотна.

Щечки тисков должны быть выполнены из дерева, с шириной «губок» не меньше 200 мм.

Движение напильника должно быть равномерным, а нажим на зубья производится только при движении «вперед».

Перемещать руку с инструментом в исходную точку необходимо свободно, без усилий на резцы.

За один рабочий проход снимается равномерный слой металла, это сохранит шаг, высоту и профиль кромки.

Острота резца может быть снижена за счет образования заусенцев на поверхности и неровностей после прохождения абразива.

Заусенцы снимают выборочной зачисткой мелким абразивом, и выравнивают кромки мокрым оселком по боковой основе полотна.

Задавшись целью наточить ножовку правильно – обратите внимание на сохранение вершин зубцов. Одинаковая высота резцов, правильный развод влияют на износостойкость инструмента и качество пропила

Одинаковая высота резцов, правильный развод влияют на износостойкость инструмента и качество пропила.

• Как определить момент, когда ножовка нуждается в заточке?
• Разводка зубьев
• Проверка высоты зубьев ножовки
• Заточка ножовки
• Назначение и устройство пилы
• Зачем разводят пилу
• Способы разводки
• Заточка
• Уход за пилой
• Типы ленточных пил
• Заточка и разводка пилы
• Зубья ножовки. Полотно ножовки. Заточка ножовки Правильно
• Почему пила, которой накануне работалось легко, сегодня врезается в древесину с трудом, рубанок строгает поверхность доски неравномерно, а отвертка соскальзывает со шлица шурупа? В первом случае зубья пилы были заточены на продольное пиление, а ею пытались пилить древесину поперек волокон, во втором неправильно распределялось давление рук на рубанок, в третьем толщина жала отвертки превышала ширину шлица. Любуясь отлично сделанной вещью, говорят, что она выполнена «золотыми руками» — это высшая оценка качества работы. Такое мастерство дается не только большой практикой, оно немыслимо без знания особенностей применения того или иного инструмента, ухода за ним, «настройки» для выполнения соответствующей работы. Это своеобразная азбука мастерства. Вот к примеру
• . Если она предназначена для распиливания древесины вдоль волокон, зубья сделаны с наклоном в сторону пиления (рис.1б). Для смешанного пиления зубья треугольной формы (рис.1в), а для поперечного — в форме равнобедренного треугольника (рис.1а).
• Как развести зубья у ножовки по дереву
• Как заточить ножовку
• Как правильно точить и разводить пилу

Ручную ножовку по дереву используют для распиливания различных древесных материалов. Она представляет собой полотно с зубьями в нижней части. С одной стороны инструмент оснащен рукояткой, при помощи которой мастер ее держит в ходе проведения распиловочных работ. От качества рукоятки зависит удобство и комфорт работы с пилой.

Предлагаем ознакомиться Как просто вырастить розу из черенка

Количество производителей ножовок по дереву достаточно большое, но все они отличаются не только названиями, но и качеством. Все они предназначаются для распиливания древесины, ДСП, бревен, ламината, а также стволов деревьев. Ножовки подразделяются на такие виды как: классическая, выкружная, лучковая, а также с обушком и наградка.

Важно! Ножовки по дереву следует периодически затачивать. К затачиваемым пилкам относятся такие полотна, которые не проходили стадию закаливания

Если же звенья полотна закалены, то их заточить невозможно.

Заточка зубьев ножовки для поперечного пиления

Чтобы вернуть остроту инструментам для поперечного пиления, эффективнее пользоваться трехгранным напильником с личной насечкой и углом 60 °. После зажатия тупой ножовки в разводке, приступают к обработке левой грани на первом резце. Фиксировать полотно рекомендуется под наклоном 45-50 ° относительно рабочей плоскости. Установку напильника выполняют параллельно поверхности рабочего стола под наклоном в 60-75 °.

Восстановительную манипуляцию тупых резцов производят в несколько заходов. Первым делом следует наточить левые грани нечетных резцов, а затем правые грани. После прохождения нечетных резцов инструмент разворачивают в заточном приспособлении, чтобы приступить к обработке четных зубьев, оказавшихся в дальнем ряду

При работе с пилами поперечного распила важно контролировать степень остроты режущих кромок

Разводка зубьев

Перед тем, как приступить непосредственно к заточке, обязательно производят разводку зубьев. Это делается для того, чтобы избежать зажимания полотна в материале при работе и улучшить режущие свойства зубьев. Если рассмотреть механизм работы ножовки, то разводка играет очень важную роль, так как она дает возможность соприкасаться с материалом лишь зубьям, а само полотно не касается дерева. Чем шире развод – тем шире пропил и тем меньше вероятность, что инструмент «зажмет» в толще заготовки.

Величина разводки принимается как 1,5-2 толщины ножовочного полотна и обычно не превышает 2 мм. Для сухой древесины разводку делают меньше, а для свежей или влажной – больше. Разводку зубьев выполняют при помощи одноименного инструмента, который выглядит как металлическая пластина с прорезью, ширина которого сопоставима с шириной самого пильного полотна. Зубья отгибают разводкой в разные стороны от продольной оси инструмента. Для комфортной работы пилу зажимают в тиски между двумя деревянными брусками, чтобы над ними выступали лишь режущие элементы. Зуб отгибают не у самого основания, а примерно посередине, на так называемой линии отвода. Согнув элемент ниже этой черты, можно случайно его сломать. Контроль качества работы производится на глаз – чтобы оценить правильность разводки, на полотно смотрят вдоль на свет. Если какие-то зубья выступают из общего ряда, их поправляют разводкой.

Разводка зубьев

Начинается все с проверки расстояния между зубцами. Оно предназначена для того, чтобы пила не клинила в пропиле. Подгонять его следует под тот вид древесины, с которым чаще всего приходится работать. Если придется работать с твердыми породами дерева, зубцы разводятся на расстояние в 1,5-2 раза большее, чем толщина полотна. Для мягкой древесины следует развести зубья у ножовки на расстояние в 2-3 раза больше.

Одним из ключевых моментов при выполнении разводки является сохранение равномерности. Если зубья пилы будут отогнуты на разное расстояние от центра, это приведет к постоянным клинам и ухудшению качества среза и скорости распиловки древесины. Поэтому рекомендуется применять приспособление для развода зубьев, которое так и называется — «разводка». Благодаря упору с его помощью невозможно отогнуть зуб на большее расстояние, чем предусмотрено стандартом.

Зубцы делятся на две группы через один и загибаются последовательно по всей длине режущей стороны полотна. Сначала эта процедура проводится для одной группы, в которой разведенные зубья должны быть отогнуты в определенном направлении, потом она повторяется для противоположного направления.

Как заточить ножовку

Чтобы заточить ножовку по металлу или по дереву своими руками необходимо:

1. Выполнить подготовительные работы.
2. Определить для каких целей применяют пилу.
3. Выполнить заточку с параметрами, учитывающими целевое назначение инструмента.

Заточка пилы напильником

Подготовка

Для заточки ножовки по дереву необходимо подготовить весь необходимый инструмент. Затем устранить возможные виды загрязнений до чистого металла и оценить возможность восстановления полотна. На основании осмотра подбирают способ затачивания.

Заточка

Заточка ножовки по металлу или дереву для продольного распиливания или универсального выполняется двумя способами:

1. Прямым. Напильником под углом 90 в горизонтальном направлении к полотну удаляют слои с граней зубцов. Затем переставляют полотно в зажиме обратной стороной и проделывают аналогичную обработку дальних зубцов.
2. Косым. Отличается от прямого способа углом заточки, который составляет 80. Сначала обрабатывают зубья одного ряда, а потом и другого.

Для заточки универсальной пилы потребуется грубый надфиль или напильник с ромбическим сечением. Выбор способа зависит от особенностей обработки заготовок и предпочтений мастера.

Заточить ножовку по дереву в домашних условиях можно следующим образом:

1. Подобрать напильник с трёхгранным сечением со специальными насечками для удобства точения.
2. Зафиксировать полотно под углом 45-50 к рабочей поверхности.
3. Напильником в направлении параллельном столу под углом к зубцам от 60 до 75 выполнить заточку.

Чтобы восстановить тупые зубцы сначала точат нечётные резцы, а затем чётные. После нечётных полотно разворачивают в обратном направлении и точат чётные.

Основные правила точения:

• режущий инструмент следует двигать равномерно с одинаковым усилием;
• для удаления заусенцев применяют напильники с небольшими насечками;
• по окончании работ требуется выполнить проверку остроты зубцов.

Заточка ножовки по дереву

Разводка зубьев

Развод зубцов требуется для исключения застревания полотна в распиле. Процесс заключается в отгибании зубьев относительно полотна в две стороны на одинаковый угол и расстояние. В результате правильной разводки должны быть сформированы свободные зазоры, которые помогут при резании упростить ход полотна в распиле.

Стандартом считается разводка на расстояние не более 2 мм. В зависимости от особенностей применения отгиб делают таким:

• для обработки сухой древесины — от 0,3 до 0,5 мм;
• для сырой древесины — от 0,5 до 1 мм.

Подбор угла отгиба проводится на основе следующего принципа: больший угол позволит пилить с широким пропилом, а меньший — с большими усилиями, но меньшей шириной распила.

Для отгиба применяют специальные приспособления. Полотно зажимают в струбцине, устанавливают на рабочую поверхность. Затем аккуратно отгибают зубья при помощи металлической плашки на такое расстояние, чтобы не сломать их.

Пошагово разводка выполняется следующим образом:

1. Делаются прорези в качестве меток для определения толщины полотна.
2. Зубец фиксируется в проделанном отверстии и отгибается плашкой до отмеченной точки упора.
3. Аналогичная процедура выполняется со всеми оставшимися зубцами.

Выравнивание высоты

Проверка высоты выполняется следующим образом:

• на ровную гладкую поверхность кладут лист бумаги, имеющий единый цветовой оттенок;
• располагают полотно над ним, прижимают равномерно, чтобы торцевая поверхность полотна была параллельна;
• убирают пилу, затем смотрят на равномерность следов прижатия;
• при наличии выступающих зубцов выполняют аккуратное спиливание напильником до общего уровня.

Ровное расположение зубьев требуется для выполнения ровного распила материала. Неоднородная нагрузка на зубцы приводит к их усиленному износу. Поэтому после разводки обязательно требуется их выравнивание.

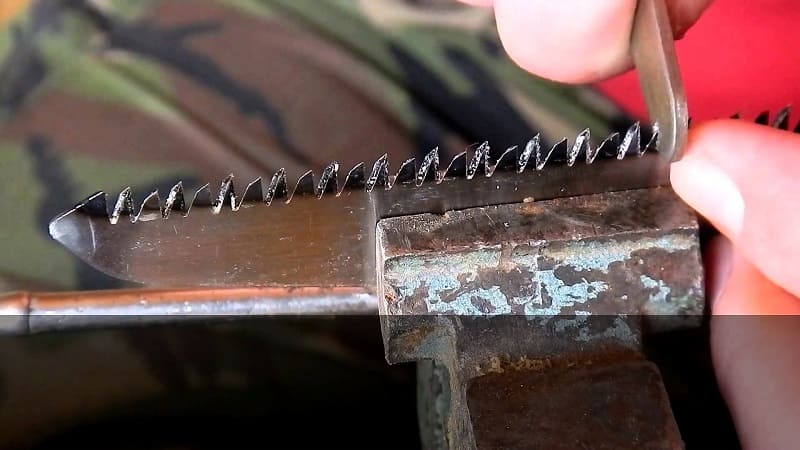

Развод зубьев ножовки

Движение полотна должно быть свободным, для чего разводят зубья пилы на одинаковую величину.

Чтобы снизить коэффициент трения и зажим ножовки в пропиле, его ширина должна быть больше толщины рабочего полотна, иначе металл нагревается и расширяется, что приводит к заеданию пилы.

Развод зубьев ножовки выполняется отгибанием резцов в стороны.

Использование плоскогубцев не позволяет получить одинаковый угол наклона – таким инструментом можно будет пилить только дрова.

Чтобы развести резцы равномерно и получить ровный, аккуратный срез, используется самодельное приспособление для разводки зубьев.

Для его изготовления нужна металлическая плашка произвольной формы толщиной 2-3 мм.

В простом варианте, делаются несколько прорезей, обозначающих толщину полотна.

Зубец захватывается в отверстие, и отгибается до достижения выбранного упора.

Во второй версии, в планке пилкой по металлу пропиливается срез, и сверлятся два отверстия для установки ограничителя.

Поворот сектора в стороны позволяет регулировать угол загиба.

На рисунке изображена простая модель и разводка с упором.

Схема прибора отличается интуитивной простотой изготовления и использования.

Необходимо учесть, что для ширины отгиба есть свои параметры.

Основные правила

При заточке пилы по дереву своими руками требуется концентрация внимания, хороший глазомер и навыки работы с напильником. Несмотря на всю кажущуюся сложность процесса, при выполнении рекомендаций эту манипуляцию можно сделать достаточно просто, хотя не быстро. Чтобы наточить ножовку в домашних условиях, надо потратить час-два времени, можно справиться и быстрее, если набить руку.

Болгаркой тоже точат ножовки, но к этому методу многие мастера относятся негативно. Во-первых, это небезопасно, во-вторых можно больше испортить резцы, чем наточить.

Подготовка

Полотно нужно надежно зафиксировать в тисках. На коленях или табурете заточить тоже можно, но держать ножовку так неудобно. Место, в котором проводится заточка, должно быть хорошо освещенным, в целях безопасности надевают рукавицы. Ничто постороннее, типа телевизора, не должно отвлекать от работы.

Для восстановления рабочих характеристик столярно-слесарного инструмента необходимо использовать только качественный напильник. Обычно берут трехгранный, а для маленьких зубьев садовой ножовки предусмотрен специальный четырехгранный напильник.

Грани резцов обязательно следует зачистить надфилем или напильником, у которого мелкая бархатная насечка. Если приходится пользоваться подержанным напильником, то его предварительно очищают при помощи стальной щетки.

С резцов стачивают небольшой слой покрытия. В процессе их обработки напильник не должен соскальзывать, а хорошо цепляться за них. Если этого не происходит, то напильник не пригоден для обработки или резцы полотна перекалены. Для заточки следует взять другой инструмент. В случае неудачно проведенной повторной попытки рекомендуется сменить ножовку.

Заточка

Чтобы наточить ножовку по дереву напильником правильно, его ручку зажимают правой рукой, а левой держат конец. Инструмент направляют на зубья полотна под углом (как идет скос). Нажим должен быть равномерным, плавным и только в определенную сторону (обычно от себя).

По возможности желательно следить, чтобы снятый слой металла был одинаковой толщины. Для этого инструмент рекомендуется двигать равное количество раз и с равным нажимом. Так получится сохранить высоту, шаги и величину углов зубьев после обработки.

Удалять появляющиеся на гранях зуба заусеницы необходимо влажным оселком либо посредством напильника с бархатной насечкой. Если их оставить, то они будут снижать остроту зубьев и выкрашиваться при распиле древесных материалов, что ухудшит качество проводимых манипуляций.

Когда заточка окончена, проверяют остроту зубьев, распилив кусок дерева. Если при осмотре полотна пилы резцы не блестят, то все действия были сделаны эффективно и ножовка готова к эксплуатации.

Разводка зубьев

Развод зубьев необходим, чтобы ручную пилу не заклинивало в процессе резки, чтобы она шла ровно и легко. После длительного использования ножовки может потребоваться перед тем, как ее наточить, выполнить разводку. Суть процесса состоит в проведении равномерного отгибания зубьев в разные стороны. После этой процедуры должны образоваться свободные зазоры с двух сторон полотна. Движение острорежущего инструмента в разрезе будет происходить намного эффективнее.

Чем больше отгиб резцов, тем меньше риск застревания пилы в процессе эксплуатации. Но здесь не стоит переусердствовать, в противном случае производить распиловку будет крайне проблематично.

Для удобства выполнения отгиба рекомендуется использовать разводки – специальные приспособления. Ножовку хорошо зажимают в тисках, устройство монтируют на рабочей поверхности. Главное, зубья не должны полностью выступать, иначе они сломаются.

Как сделать правильный выбор

Ручные пилы по дереву имеют разных размеров режущие зубья. Эта характеристика определяет будущий рез, подходящие сорта лесоматериалов и комфортно ли будет ее держать в руках

Однако есть еще ряд других показателей, на которые стоит обратить внимание во время покупки инструмента

Главные характеристики:

• ширина полотна
• длина полотна
• размер зубьев
• форма ручки
• марка стали полотна.

Длина пилки влияет на ширину обрабатываемой заготовки, а также значительно упрощает работу. Длинный ход позволяет тратить меньше сил, потому что во время одного движения рез осуществляется большим количеством зубьев. Однако длинное полотно будет ощутимо пружинить. При работе с твердыми сортами древесины, к примеру, ясень, клен или дуб, ножовка будет не удобна и быстро затупится.

Чаще всего полотно имеет ширину от 10 до 20 см. Более узкие пилки сломаются даже при незначительном изгибе, а более широкие пилки неудобны для ручного труда. Помните, что для работы с тонкими заготовками нужно использовать тонкие пилы, а при работе с толстыми, соответственно, толстые пилы.

Многие модели имеют пластмассовую ручку. Выбирайте варианты с прорезиненной подложкой, которая защищает от мозолей, а также позволяет осуществить более плотный захват.

Зуб пилы – это самая важная часть инструмента. Зубья бывают:

• для универсального реза
• для поперечного реза
• для продольного реза.

Шлифование с помощью шлифмашинки

Если вы хотите, вы можете ускорить процесс с помощью электроинструмента. Для этого закрепите лезвие пилы горизонтально так, чтобы зубцы слегка выступали за край верстака несколькими зажимами. Чем сложнее фиксация, тем меньше ошибок заточки из-за вибрации. Перед использованием шлифовальной машины должны быть выполнены те же подготовительные операции, что и в случае ручного шлифования, а именно проверка проводки и высоты зубьев.

Для снятия металлического слоя используют не шлифовку, а резку абразивных дисков. Дело в том, что промежуток между зубами небольшой, и вы не можете положить туда толстый диск, не повредив соседний зуб. Режущие круги толщиной 0,8-1,5 мм будут оптимальными.

Обязательно надевайте защитное снаряжение, хотя бы специальные защитные очки и перчатки. Это защитит вас в случае повреждения режущего диска. Экран также должен быть установлен на месте.

Диск следует аккуратно пропустить между каждым зубом, заточив сначала одну сторону, а затем другую. В то же время вы должны быть достаточно хороши в обработке угловых шлифовальных машин, потому что угол заточки и количество удаляемого металла контролируется только рабочим. Если вы сомневаетесь в успехе такого проекта, лучше сначала поэкспериментировать со старой ножовкой, которую AL-KO не испортит, чтобы заполнить руку.

Зачем и когда нужно точить?

Квалифицированные специалисты знают следующие признаки, свидетельствующие о скором выходе пилы из строя:

• при распиле древесины ножовка начинает звучать по-иному;
• визуально становится заметно, что кончики зубьев скруглились, потеряли остроту;
• цвет зубцов меняется;
• увеличивается усилие при пилении;
• плохо выдерживается направление пилы;
• происходят частые заклинивания зубьев в древесине.

Разведение зубцов обязательно должно предварять процесс затачивания зубьев. При разведении должно быть достигнуто отклонение зубьев от плоскости ножовки влево и вправо под определённым углом. Слишком маленький угол отклонения зуба приведёт к тому, что зубья будут «засаживаться» в дереве. И, наоборот, слишком большой угол отклонения зубьев делает пропил слишком широким, повышает количество отходов (опилок) и требует слишком больших затрат мышечной энергии на протягивание ножовки. Целью затачивания зубьев является восстановление следующей геометрии зубца:

• шаг;
• высота;
• угол профиля;
• угол скашивания режущих кромок.

Предлагаем ознакомиться Дуб — дерево из Северного полушария Чтобы проделать заточку с минимальными потерями времени и качества, нужно пользоваться такими специальными приспособлениями и инструментами, как:

• верстак;
• слесарные тиски;
• пассатижи;
• точильный брус;
• наждачная бумага;
• транспортир и штангенциркуль;
• молоток;
• возможно применение оснастки, которая позволяет закреплять полотно ножовки с углом в 90 или 45 градусов.

Обязательно нужно пользоваться следующими напильниками:

• с треугольным сечением;
• с ромбическим сечением;
• плоский;
• набор надфилей.

На протяжении всего времени заточки напильник/надфиль должен двигаться без рывков, необходимо обеспечить постоянный нажим, движения должны производиться без отклонений от постоянного угла. Процесс заточки идёт только движениями напильника «от себя». Возвращать напильник/надфиль нужно по воздуху, при этом контакт с ножовкой должен отсутствовать.

При затачивании таких зубцов используется мелконасечный трёхгранный напильник. Направление движения инструмента – угол в 60 градусов. Ножовку закрепляют в приспособлении под углом 45–50 градусов к верстаку. Напильником/надфилем нужно водить строго горизонтально (сохраняя угол в 60–75 градусов к ножовке), начиная заточку с первого левого зуба.

Начинать нужно с «настройки движения руки с инструментом», для чего им проводят по каждой левой грани нечётного ряда дальних зубцов, что придаст движениям рук нужный автоматизм. После этого то же самое повторяют, затачивая правые грани нечётных зубцов для завершения затачивания режущей кромки и заострения вершин.

Зубья ножовок продольного пиления имеют угол менее 60 градусов, поэтому пользуются надфилями с крупными насечками либо мелконасечным напильником ромбического сечения. Трёхгранные напильники в данном случае применять категорически не рекомендуется. Для заточки ножовку вертикально фиксируют в устройстве. Есть два метода наточить ножовку, которые отличаются приданием различных углов затачивания.

Прямой. Надфиль/напильник ставится под углом 90 градусов. Ему придают параллельное ножовке направление, заостряют и задние, и передние режущие поверхности каждого зубца. Это повторяют для всего дальнего ряда зубьев. Затем ножовку переворачивают в зажимном устройстве на 180 градусов и повторяют ту же операцию для других зубьев, которые будут составлять дальний ряд.

Косой. Этот способ отличается от прямого лишь углом направления движения инструмента к плоскости полотна – угол заточки уменьшается от прямого к 80 градусов. Процесс происходит точно так же, но зубцы после заточки напоминают зубцы лучковой пилы.

Заточка зубов ножовкой по дереву

Схема устройства для заточки пилы.

При заточке зубьев лезвие ножовки по дереву фиксируется между пластинами устройства так, что зубцы выступают над пластиной на высоту 15-20 мм. Правила заточки для разных типов пил различны.

При заточке поперечной ножовки лезвие устанавливается под углом 45º. Заточка выполняется напильником треугольного типа с углом в верхней части 60º. Файл отправляется на зуб под углом 60-75º. Во-первых, левые края удаленных зубов (нечетные) заострены несколькими движениями файла. Затем ножовку переворачивают и обтачивают левые стороны равномерных режущих элементов. При заточке вы должны получить острые боковые края и острый пик.

При заточке продольной ножовки по дереву или ножовки смешанного типа лезвие устанавливается вертикально. В этом случае рекомендуется использовать файл ромбического типа с небольшим вырезом или файл. Файл работает параллельно таблице. Процесс заточки аналогичен заточке поперечной пилы.

По краям зубов имеются заросли, противоположные заостренным, которые необходимо удалить напильником с бархатным срезом или наждачной полосой. Качество заточки проверяется на ощупь и цвет. Заостренные края не светятся при воздействии света.

Заточка ручной ножовки болгаркой

Вопрос о том, как наточить ручную ножовку быстро, продолжает оставаться актуальным. Самый быстрый способ — это применение электрического инструмента, которым является углошлифовальная машинка или болгарка. Болгаркой затачивают цепи на бензопилы, но мало кому известно, что этим прибором можно наточить полотно ручной пилы. Как наточить зубцы полотна на ручной ножовке, описано в инструкции:

1. Для начала нужно подобрать круг на болгарку. Как вы понимаете, он должен быть не толстым, поэтому заточные круги сразу следует исключить. Для заточки ручной пилки используется абразивный круг толщиной до 1,5 мм. Оптимальное значение толщины применяемого круга — 0,8 мм
2. Второй момент — зажимать полотно рекомендуется не в губках тисков, а при помощи струбцины. В тисках устройство примет вертикальное положение, что удобно для работы напильником, но не для болгарки. Вместо тисков применяется струбцина, которой ножовка фиксируется к поверхности стола или верстака, тем самым принимая горизонтальное положение. Для обеспечения надежной фиксации струбциной можно воспользоваться деревянными проставками — брусьями. Фиксировать полотно рекомендуется двумя струбцинами, что исключит возникновение любых вибраций
3. Когда все готово к выполнению манипуляций, можно приступать. Включаем болгарку, надев изначально защитные очки и рукавицы
4. Производим заточку зубьев ручной пилы болгаркой путем прохождения между каждым зубцом. При этом изначально нужно выбрать соответствующий угол положения болгарки
5. Проходим инструментом сначала с одной стороны полотна, а затем разворачиваем его и выполняем аналогичные манипуляции для другой части режущего устройства

Подробная видео инструкция показывает, что процедура заточки болгаркой обычной ручной пилы вовсе не трудная и вполне реализуема. Использовать этот метод может каждый, у кого имеется в распоряжении болгарка.

Из двух методов, которые если сравнить, можно сделать такие выводы, что работа болгаркой требует особого мастерства, однако и результат достигается в 2 раза быстрее. Если использовать напильник, то здесь требуется синхронность действий, а также контроль качества снятия металла между зубцами. Работа напильником длится дольше, однако это еще не повод отказываться от такого способа. После прохождения по полотну болгаркой возникает необходимость подточки или доработки, что легко реализуется напильником.

Как определить момент, когда ножовку пора наточить

Опытный плотник способен определить, что пилу пора наточить, по следующим признакам:

• меняется звук распила дерева;
• зубцы меняют оттенок.

Менее опытным также доступен ряд примет:

• увеличившееся сопротивление материала;
• трудно выдерживать перпендикулярность реза;
• лезвие плохо держится на линии реза, линия отклоняется или искривляется;
• лезвие заклинивается в древесине.

Перед тем, как заточить пилу, нужно обязательно развести зубцы, то есть добиться того, чтобы они были отклонены от плоскости лезвия на определенный угол. Правильно разведенные зубья гарантируют ширину пропила, достаточную для того, чтобы лезвие не застревало в материале. При чрезмерно разведенных зубцах ширина пропила будет слишком большая, эту увеличит потери материала, усилие протяжки, а также снизит точность.Если правильно наточить пилу по дереву, она восстанавливает свои рабочие качества.

Устройство ножовки

Во время заточки восстанавливаются следующие геометрические характеристики зубцов:

• шаг;
• высота;
• угол профиля;
• угол скоса режущих кромок.

Заточка зубьев пил

Основные операции по обработке древесины

Главная / Плотничные и стекольные работы / Основные операции по обработке древесины / Заточка зубьев пил

19 апреля 2011

Для уменьшения трения и во избежание заедания полотна пилы в пропиле зубья разводят.

Полотно пилы зажимают в тиски, и вершины зубьев поочередно отгибают от основания примерно на 2/3 высоты: четные — в одну сторону, а нечетные — в другую. При распиловке древесины твердых пород зубья разводят на 0,25… 0,5 мм, а мягких пород — на 0,5…1 мм.

Разводят зубья с помощью обычной или универсальной разводок. Точность развода проверяют шаблоном. В нерабочем состоянии, во избежание растяжения тетивы, следует немного отпустить закрутку.

Заточка и фугование пил

Заточка и фугование пил:

а — расположение пилоточа при прямой заточке, б — расположение пилоточа при косой заточке, в — заточка лучковой пилы, закрепленной в тисках, г — заточка лучковой пилы, уложенной в деревянную колодку, д — фугование пил;

1 — напильник, 2 — колодка, 3 — пила.

В процессе пиления зубья затупляются; чтобы восстановить режущую способность зубьев, их затачивают напильниками (ГОСТ 6476 — 80) (рис. 9, а…г).

Заточку нужно производить ровно, без сильных нажимов (так как это может вызвать перегрев пилы) так, чтобы не было заусенцев, засинений и др.

Пилы для поперечного раскроя имеют косую заточку, поэтому напильник при их затачивании держат под углом 60…70°. Заточив через один зубья с одной стороны, затачивают пропущенные зубья с другой стороны.

Вершины затачиваемых зубьев должны находиться на одной высоте, поэтому до заточки зубья выравнивают по высоте фугованием следующим образом: в деревянную колодку 2 (рис. 9, д), имеющую прорезь, вставляют трехгранный напильник 1, после чего колодку с напильником надевают на пилу 3 и, двигая по полотну, выравнивают вершины зубьев.

Наточенные пилы не должны иметь заусенцев, засинений и других дефектов. Заусенцы снимают напильником с мелкой насечкой (бархатным).

«Плотничные и стекольные работы», Л.Н.Крейндлин

Работа рубанком и фуганком

При строгании рубанком слегка нажимают левой рукой на переднюю часть корпуса, правой — на заднюю часть, а перед окончанием строгания, т. е. в конце обрабатываемой заготовки, следует больше нажимать правой рукой, чтобы не «завалить» конец заготовки. Если заготовка имеет грубую и шероховатую поверхность, то ее сначала обрабатывают шерхебелем, затем рубанком с одним ножом, а для…

Рубанки с металлическим корпусом

Кроме деревянных для строгания древесины применяют рубанки с металлическим корпусом. В корпус 1 вставлен нож 4, закрепляемый винтом 3. Рог 2 и ручку 5 делают из древесины. Величину снимаемого слоя древесины (стружки) регулируют вылетом ножа. Для этого надо освободить винт 3 и переместить нож 4 вверх или вниз на нужную величину, а затем снова закрепить…

Механизированная обработка древесины

Механизированную обработку древесины производят ручным электрифицированным инструментом — электрорубанком ИЭ-5708, ИЭ-5701А, ИЭ-5707А. Электрорубанок ИЭ-5701А состоит из электродвигателя, приводящего во вращение через клиноременную передачу ножевой вал. Опорными поверхностями рубанка являются передняя подвижная и задняя неподвижная панели (лыжи). В ножевом валу крепятся два ножа. В рукоятке, с помощью которой рубанок передвигается по обрабатываемой поверхности, расположен курок. Глубину…

Приемы проверки качества строгания

После первого прохода (если нужно обработку вести повторно или на участке, находящемся рядом с обработанным) электродвигатель следует выключить и с выключенным электрорубанком возвратиться в исходное положение, после чего включить электродвигатель и начать обработку. При работе следят за тем, чтобы электродвигатель не перегревался. Перегрев электродвигателя вызывается сильным нажимом на электрорубанок. Качество фрезерования (строгания) по длине и…

Долбление и резание древесины

Для выборки гнезд, пазов, шипов и других работ применяют долота (ГОСТ 1185 — 80). Долота бывают плотничные и столярные. Рукоятки 2 долот изготовляют из древесины дуба, клена, бука, граба, белой акации, ясеня или ударопрочной пластмассы. Древесина рукоятки должна быть здоровой, без трещин, гнили и червоточины влажностью до 12%. Лезвия долот имеют одностороннюю заточку, завалы и…

Зачем точить и когда

При постоянном использовании зубья теряют свою остроту, изнашиваются режущие кромки, ухудшая качество спила и увеличивая время на выполнение задачи.

Покупка новой не надолго исправит ситуацию, а времени на восстановление старого полотна понадобится не более получаса.

Своевременная заточка ножовки восстановит режущую способность резцов, и позволит всегда иметь под рукой исправный инструмент.

Подправить остроту режущих кромок стоит при первых признаках износа, который может касаться локальных участков и всей рабочей поверхности.

Меняются и размеры разводки резцов, и это приводит к заклиниванию во время работы.
