Конструкция
Основным рабочим элементом этого инструмента являются измерительные колбы (глазок уровня) чаще всего бочкообразной формы с нанесенными на их корпус рисками. Колбы обычно заполнены окрашенной спиртосодержащей жидкостью с небольшим пузырьком воздуха. Заполнение спиртом, например этанолом, объясняется тем, что такая жидкость не замерзает при отрицательной температуре, а также обладает низкой вязкостью для быстрого перемещения пузырька воздуха. Измерение и настройка поверхностей относительно горизонтальной и вертикально плоскостей происходит за счет движения пузырька воздуха вдоль колбы, при этом необходимо добиться его положения точно посередине между двумя рисками на колбе. В современных инструментах для измерения более точного угла отклонения на глазок наносят более двух рисок.
Самым распространенным типом уровня является уровень с двумя глазками: вертикальным (90 градусов) и горизонтальным (180 градусов). При более сложных работах используется инструмент с тремя глазками. Третья из колб фиксированно измеряет 45 градусов от горизонтальной плоскости или является поворотной для измерения любого угла поверхности. Реже используют уровни с большим количеством глазков, которые дублируют горизонтальные или вертикальные колбы для более точного измерения. На сегодняшний день существует много видов уровней, разработанных под различные нужды. В первую очередь инструмент используется плотниками, каменщиками, монтажниками при различных монтажно-крепежных работах, а также с целью проверки результатов уже произведенных работ.
Корпус уровня может включать в себя следующие модификации:
— Ребра жесткости
— для большей прочности корпуса инструмента
— Разметка
на одной из сторон уровня — для использования инструмента в качестве линейки
— Фрезерованная поверхность
одной из сторон — для предотвращения соскальзывания уровня с рабочей поверхности, а также для облегчения прикладываемых усилий при удержании уровня одной рукой
— Ударная площадка
— для возможности нанесения ударов молотком с целью регулировки поверхности, с которой работает мастер
— Паз для труб
— для предотвращения соскальзывания уровня с округлых поверхностей
Когда гидроуровень ВРЁТ?!
1) Гидроуровень врёт, когда в трубке с жидкостью (например, водой) есть воздушные пузыри.
Чтобы выгнать воздушный пузырь из шланга, нужно просто заново закачать в него воду (далее расскажу, как закачать), которая вытеснит и пузыри и часть воды, либо есть более трудоёмкий процесс, при котором колбы открыты и методом простукивания и изменения уровня высоты поднятия шланга, пузыри будут лениво всплывать на окончаниях шланга и удаляться через колбы.
2) Гидроуровень врёт, когда во время работы с ним, шланг с жидкостью не даёт жидкости по нему свободно перемещаться. То бишь, если шланг переломан или передавлен.
Разберемся, что это за инструмент!
Все, кому приходилось хотя бы раз заниматься строительством или серьезным ремонтом, точно знают, что такое строительный гидроуровень, как пользоваться им. Для тех же, кто еще никогда с таким устройством не сталкивался или предпочитал современные аналоги: оптический нивелир или лазерный уровень, отметим, что проще и надежней инструмента человек еще не придумал. Он необходим, чтобы определить горизонтальность тех или иных конструкций, линий, то есть именно для того, что сплошь и рядом делают ответственные строители, следящие за тем, чтобы поверхности не отклонялись от нормативов. Кстати, сразу отметим, что его ещё именуют водяным уровнем или ватерпасом.
Возможно, некоторые из вас сразу же озадачатся вопросом: зачем нужен ещё и гидроуровень, когда в арсенале уже имеются строительные измерительные линейки с уровнем? Ответ прост: с линейкой работать, конечно же, удобно, но вот только длина её ограничена 3-4 метрами. А как быть с необходимостью определить горизонтальный уровень на большем расстоянии: на 10, 20, а то и 30 метрах, например, при выставлении опалубки и заливке фундамента? Тут, безусловно, могут быть применены уже упоминавшиеся нивелир и лазерное устройство, однако, в обоих случаях есть негативные нюансы. А если необходимо выставить уровень за углом строения, то другого варианта, кроме как использовать гидроуровень, попросту не остается.
Итак, гидроуровень, существенно упрощающий проведение некоторых ремонтно-строительных работ, – это прозрачная гибкая трубка длиной от 2-х до 30 метров, в диаметре от 5-6 мм до 2 см, с утолщениями на концах, на которые нанесены деления. Заполняется он водой, в идеале с добавлением пищевого красителя, что существенно облегчает работу. Некоторые мастера используют кипяченую воду, поскольку в ней уже почти не остается воздушных пузырьков, мешающих измерениям.
Описание строительного гидроуровня и его назначения

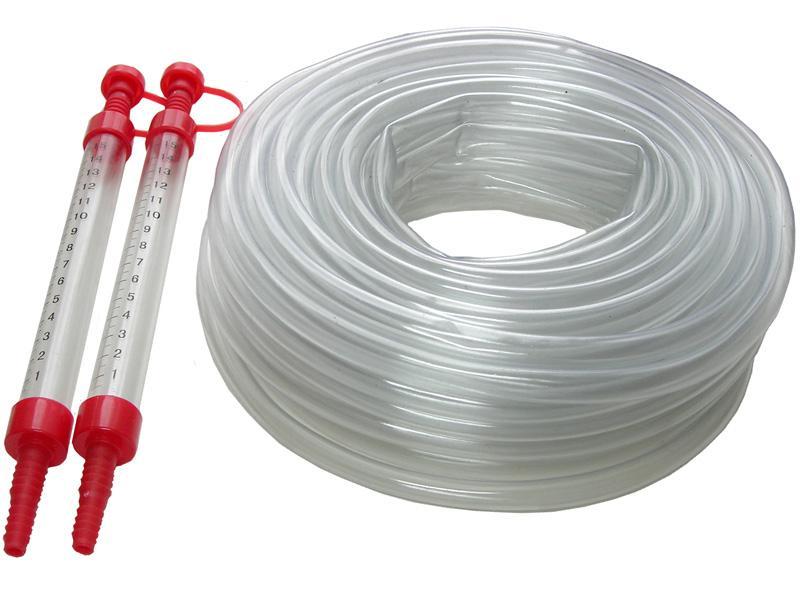

Внешне этот прибор состоит из двух емкостей в виде колб, а также шланга, соединяющего эти резервуары. Главная особенность прибора в том, что колбы, а также шланг имеют прозрачные стенки, что нужно для контроля жидкости. Применяется измерительный инструмент при проведении монтажа подвесного потолка, при установке столбов и заливки стяжки с фундаментом. С его помощью осуществляется выравнивание предметов, которые располагаются на двух параллельных или перпендикулярных основаниях.
Используемый шланг из ПВХ или силиконовый, а колбы из пластика имеют градуированную шкалу. По этой шкале и осуществляется проведение точных измерений
При этом важно сказать, что шкала на колбе не является обязательной, так как ее можно заменить отметкой, нанесенной маркером. Для чего нужна шкала и отметка маркером на колбах прибора, узнаете при изучении раздела, как пользоваться гидроуровнем
В силу того, что инструмент имеет простейшую конструкцию, стоит он не более 500 рублей. Причем цена зависит от двух основных факторов — длина шланга и его диаметр. Чем больше длина и диаметр, тем соответственно выше цена гидроуровня. Современные производители выпускают приборы с длиной шланга от 3 до 30 метров. Это примитивное устройство сегодня заменяется лазерным уровенем, который стоит во много раз дороже.
Это интересно! Ранее гидроуровни пользовались огромной популярностью, а сегодня их вытеснили лазерные приборы. Однако инструмент продолжает пользоваться спросом среди начинающих строителей, домашних мастеров и каменщиков.
Как пользоваться гидроуровнем не будучи профессионалом
Гидроуровень – инструмент, с которым повседневно сталкиваются строители разных направленностей.
Но и человеку, далекому от стройки могут пригодиться навыки обращения с ним. Особенно если решено делать ремонт своими руками.
Устройство, поражает своей простотой, но в то же время позволяет при правильном применении создавать разметку с точностью до миллиметра.
Легкость в использовании и возможность работы с ним в одиночку, обусловила широкое применение в различных областях строительства, начиная от фундамента и, заканчивая кровлей.
Описание и практическое использование
Гидроуровень
Гидроуровень, применяемый в строительстве представляет, собой гибкую трубку, длинной от 3 до 40 метров, которая заполняется жидкостью (работает принцип сообщающихся сосудов).
Зачастую используется обычная вода, но в условиях низких температур, рекомендуется использовать незамерзающие жидкости, либо добавить в воду соль.
Следует отметить, что чем ниже тягучесть наполнителя, тем быстрее он реагирует на изменение уровня.
Но на скорость выравнивания влияет и диаметр шланга – оптимально 10-12 миллиметров. На краях шланга находятся колбы с нанесенной на них шкалой.
Градация позволяет четко отмечать положение жидкости для нанесения отметок на измеряемую поверхность. Но из-за разницы диаметров трубки и колбы, вода выравнивается довольно долго. Для ускорения процесса, можно использовать только трубку на концы которого наносится градуировка с шагом в 5-10 миллиметров.
Подготовка к работе
Для начала работы с гидроуровнем, следует заполнить приспособление водой. Лучше всего подойдет кипяченая, отстоявшаяся вода. В такой жидкости гораздо меньше растворенного воздуха.
Применение гидроуровня
Для этого один край опускаем в ведро с водой, а другой располагаем ниже уровня сосуда. Дальше в действие вступают законы физики. Облегчит процесс добавление красителя, что убережет зрение от перенапряжения. Следует помнить, что краситель осаждается на стенках и это увеличивает погрешность измерений.
Поэтому его следует тщательно промывать после каждого использования. От пузырьков, попавших внутрь, стоит тщательно избавиться, иначе они так же повлияют на точность измерений. Затем сведя вместе концы надо заметить положение жидкости, деления на шкалах должны совпадать. Это и будет нулевой точкой. После этого зажимаем края.
Применение
- Разметка стен. Подготавливаем уровень, как описано выше, далее следует отметить контрольную точку на стене и приложить один край к ней. Второй край нужно приложить к месту, до которого «пробивается» горизонталь ( разжав концы трубки) и двигать до совпадения нулевых отметок. При отсутствии помощника колбу на стартовой метке придется закрепить неподвижно.
- При вычислении горизонта потолка, метка на стене делается как можно выше и, уже от неё отмеряем перепад высот.
- Для пола совершаются аналогичные действия, но контрольная горизонталь опускается максимально ниже.
- При возведении фундаментов , определяется базовая точка от которой откладываются все остальные. Для проверки точности результата промеряются между собой метки по диагонали. Следует помнить, что в этом случае норма отклонения от уровня составляет до 20 мм. Перепады в последующем выравниваются цоколем.
Для того чтобы удобно пользоваться ватерпасом самому, можно внести усовершенствования. Предусмотреть пробки либо зажимы из проволоки на края устройства.
Так же закрепить края на брусках для упрощения последующей фиксации на поверхностях.
Использование гидроуровня
Еще один вариант работы в одни руки предполагает наличие линейки ( желательно метровой, о можно и меньше). Один край крепим к линейке по всей длине, но после заполнения не вынимаем второй конец из ведра с водой, можно использовать какой либо груз. Затем замеряем уровень воды в сосуде, а на линейке замечаем отклонение в искомой точке. Вычисляя разницу, получаем перепад.
Пример: уровень воды в ведре 30 сантиметров, в месте замера – 25 см. Разница составляет 5 см., следовательно, эта точка выше на данную величину. Если же в результате получается отрицательная величина, то искомая точка ниже относительно базовой.
При использовании гидроуровня в строительстве, значительно упрощается задача по возведению максимально ровных конструкций. Этот нехитрый прибор позволяет, с довольно большой точностью, производить замеры горизонтальных перепадов высот. И даже при наличии минимальных навыков, не составит большого труда провести начальную разметку для последующих строительных работ.
На видео — работа с гидроуровнем в одиночку:
Водяной уровень своими руками
С помощью подручных материалов совсем несложно изготовить водяной уровень самостоятельно. Особенно, если следует произвести ремонт в квартире с небольшими помещениями. Для этого понадобится прозрачный, эластичный шланг-трубка; пара медицинских одноразовых шприцев; канцелярский ножик; емкость для жидкости; раствор мыла; качественный фломастер.
Мыльный раствор понадобится для удаления из трубки загрязнений, остатков производственных смазок. Для этого он пропускается через нее. Со шприцев нужно снять иглы и поршни. Конусы под иглы необходимо срезать канцелярским ножиком. Затем следует расширить отверстие в шприце до размеров диаметра трубки-шланга. Той стороной, где ранее находилась игла, следует вставить шприцы в трубку. Водяной уровень готов. Тем более, что шприцы уже промаркированы необходимыми для отслеживания уровня жидкости делениями.
В заключение статьи будет справедливо заметить, что работы на крупных строительных объектах лучше проводить с использованием аналога гидроуровня – лазерного построителя плоскостей. Его луч имеет длину до 100 метров. Лазерный уровень может применяться при любых температурах. Работать с ним можно и в плоскостях любой направленности. Но цена этого прибора имеет высокую планку, поэтому окупается он в большом строительстве и в ремонте крупных объектов.
Вязальный крючок для арматуры. Вяжем правильно!
«Адель»-алмазный инструмент
Водяной уровень своими руками
Не составит труда самостоятельно сделать гидроуровень. Для начала, приобретаем шланг длиной не менее 10 метров. От концов шланга отмеряем одинаковое расстояние и ставим метки. Заливаем воду в шланг. Приходилось отсасывать из бака бензин? Вот, тот же самый принцип. Конечно, «ватерпас» продаётся в строительных магазинах и стоит около 150 рублей. Но, если есть желание изготовить его своими руками, то, пожалуйста.
При работе с гидроуровнем получается идеально точная горизонтальная разметка благодаря тому, что в данном инструменте применяется вода.
Внимание! Существует один важный момент. Гидроуровень может показывать неверно необходимые вам точки, если как следует его не подготовить
Поэтому, после заполнения его водой, необходимо выпустить из него все воздушные пузырьки. Для этого нужно найти примерную середину шланга, придавить её ногой и поднять вверх два конца. Пузырьки воздуха, само собой, тоже поднимаются вверх. И так далее, по аналогии. Место, где скопился воздух, опускаете на пол, наступаете, поднимаете… пока все пузырьки не добегут до конца.
Выставление опалубки и заливка фундамента
Чтобы обеспечить ровность основания для дома, требуется точно установить опалубку. Работу выполняют, как и в предыдущем случае. Сначала вбивают в землю вертикальные колышки, к которым будут крепиться щиты. Начинают работу с верхней доски щита. Первую прибивают на нужной отметке, а остальные, как при обноске, проверяя высоту гидроуровнем.
Далее на внутренней стороне опалубки отмечают отметку верхнего края заливки. Чтобы обеспечить ровность по всей протяженности о копируют на другие углы опалубки с применением трубки. Расположение воды в одной трубке совмещают с отметкой на опалубке. Второй конец шланга переносят в нужную точку и там делают засечку уровня жидкости. Так поступают со всем углами. Для повышения контроля можно сделать пометки по длине ленты.
Советы по выбору гидроуровня
Простейшая конструкция, казалось бы снимает вопрос, гидроуровень какой модели лучше выбрать. Но есть некоторые нюансы, которые могут облегчить использование и дают явное преимущество готовым изделиям перед самодельными аналогами. Четкая шкала позволит проводить замер с миллиметровой точностью, резиновый ползунок поможет зафиксировать нужный показатель. Удобные краники герметично закрывают систему.
Наиболее важное преимущество проработанных моделей выбор соотношения диаметра, длины и толщины стенок шланга, при которой будет обеспечено легкое передвижение жидкости, при оптимальных показателях гибкости и прозрачности. Строительные гидроуровни, как правило, продаются в модульном варианте, с возможностью выбора шлангов различной длины
Минимальная длина для корректной работы прибора – 3 метра, максимальная – 30 метров. Диаметр от 6 до 12 мм.
Длину гидроуровня нужно подбирать адекватно площади измерительных работ, чтобы исключить погрешности, которые возникают при множественных переходных разметках.
3Как пользоваться гидроуровнем – наносим разметки
Найдите помощника. Приступаем к работе:
- На стене карандашом сделайте разметку – это высота потолка.
- Соедините концы шланга гидроуровня и поднимаете их к отметке.

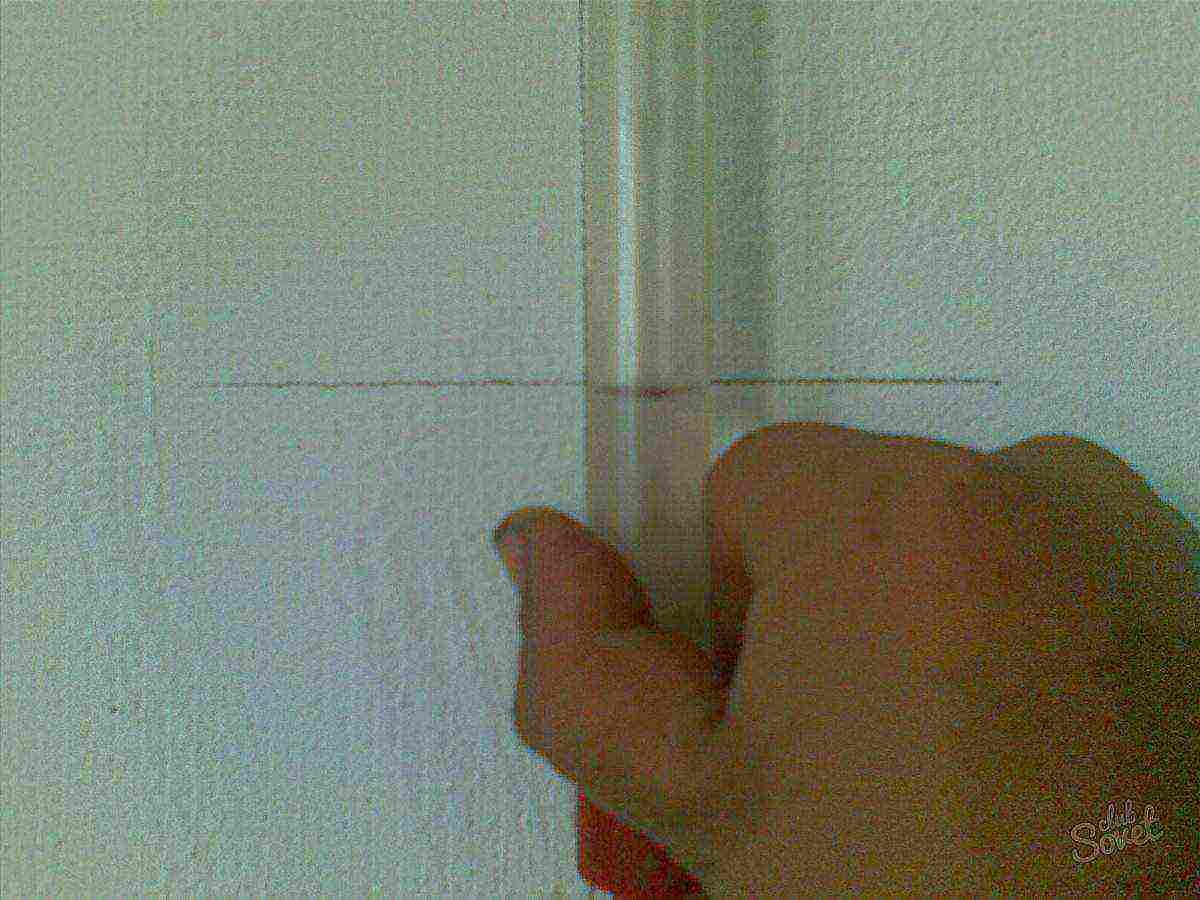

- Отмечаете маркером на приборе высоту воды.
- Держите неподвижно один конец прибора на стене с отметкой.
- Помощник переходит со второй частью шланга с колбой к следующей точке стены и поднимает колбу вверх. Смотрите, чтобы шланг не перегибался. Вода должна дойти до отметки, сделанной маркером, прибор следует немного подержать неподвижно, чтобы уровень в трубке хорошо выровнялся.
- Продолжаете держать свой конец шланга и посмотрите, нужно ли опустить или поднять шланг вашему помощнику и насколько, чтобы жидкость в колбе дошла до отметки.
- Если все нормально – помощник делает карандашом пометку на своей стороне стены. Если нужно сделать следующую отметку – переносите один шланг водяного уровня к последней точке, а второй помощник несет на место новой разметки и работаете по вышеописанной схеме.
- Натяните специальную крашеную нить между обозначенными разметками. Зафиксируйте ее между ними, слегка оттяните и опустите. На стене выйдет ровная цветная линия.
Вы получили ориентировку для монтажа каркаса натяжного или подвесного потолка. По аналогичному принципу прокладывайте горизонтальную линию для выравнивания пола или для установки лаг.
4Как пользоваться гидроуровнем – что нужно учесть
Примите к сведению полезные советы:
- Наливайте в прибор кипяченую воду или отстоянную, в ней меньше воздушных пузырьков.
- После работы слейте жидкость, иначе появится осадок на стенке шланга.
- Перед работой проверьте точность водяного уровня. После соединения концов трубки уровень воды в колбах должен быть одинаковым. Если он разный, то трубка перегнулась и в ее полости есть воздух или инструмент поврежден.
- Если работаете на морозе – возьмите вместо воды незамерзающую жидкость для автомобилей.
Использование гидроуровня поможет вам упростить процесс ремонта или строительства. Храните прибор в защищенном от яркого солнечного света месте, и он прослужит вам очень долго.
Гидроуровень – ручной измерительный инструмент, служащий для высокоточной разметки горизонтального уровня (см. фото). Он состоит из двух прозрачных пластиковых колб с крышками, соединенных между собой длинным гибким шлангом. Длина его обычно от пяти до сорока метров. На обеих колбах нанесены метки, как на градуснике. Но как пользоваться гидроуровнем?
Благодаря этому, его точность неоспорима. Что-то вроде отвеса, только для горизонтали.
Как пользоваться водяным уровнем
При переносе своего края уровня его необходимо закрыть пальцем: так жидкость не выльется. Если вы работаете с напарником, то он делает то же самое, либо два края совмещаются вместе в одной руке. При небольшом помещении измерение можно проводить в одиночестве. В больших пространствах лучше работать с напарником, стоящим у стартовой метки. Для удобной фиксации края шланга к стене используется специальный металлический зажим, который также можно изготовить самостоятельно.
Пол
От основной линии ходить по периметру с рулеткой, нижний конец которой уткнут в пол. Искать самую высокую точку линии пола. Отступить 3 см вверх и сделать отметку снизу. Далее – в каждом углу и на каждой стене проводить такие же измерения по 2-3 раза. Затем – соединить все нижние отметки, и получится уровень пола.
Потолок
По примеру предыдущего абзаца точно так же искать на этот раз самую низкую точку потолка. Далее с помощью уровня воды определить несколько отметок и выделить линию горизонта. После этого можно ставить профиль и выравнивать потолок.
Стены
Ставить остальные метки вдоль стены, так, чтобы они постоянно совпадали с уровнем успокоившейся воды в трубке. Между двумя горизонтальными метками натягивается шнур, обозначающий линию горизонта. Основная линия, по которой делается разметка уровня пола или потолка.
Для измерений в других комнатах или коридорах напарник остается на прежнем месте для удерживания и осмотра контрольной метки. Второй человек переходит в следующее помещение и ставит уже там стартовую точку. Затем напарник переходит в другую комнату, и дальнейшие измерения проводят уже вдвоем. Каменщики при кладке кирпича также контролируют высоту готовой стены при помощи водяного уровня.
Окна
Вначале определяется та же самая основная горизонтальная полоса. От этих параметров необходимо отталкиваться вверх, намечая желаемых уровень окон. Так планируется последующая кладка кирпича при строительстве дома – определяется нижний край проемов.
Фундамент
Рассмотрим, как пользоваться водяным уровнем при строительстве или проверке залитого фундамента. Для этого нужно:

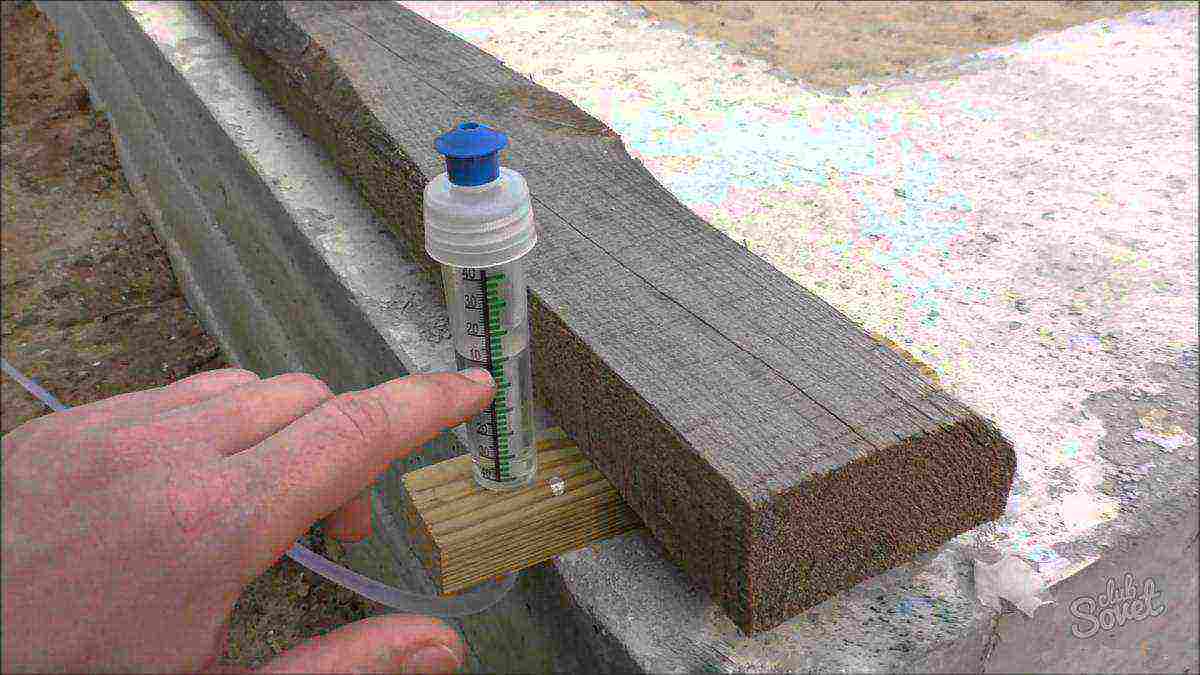

- Изготовить базу для закрепления прибора. Две доски необходимо расположить горизонтально, а перпендикулярно к ним, примерно посередине – два бруска. Выровнять угол между досками и брусками с помощью строительного угольника, он должен быть равен 90 градусам.
- Закрепить на заготовку концы шланга гидроуровня. Можно также пользоваться прибором без колб со шкалами. Это гораздо упростит работу, т.к. иначе из-за разницы между толщиной трубки и размером отверстия в мерной емкости вода в процессе измерения будет слишком долго выравниваться.
- Установка прибора на один из углов фундамента – контрольная метка. После – зажать концы трубки.
- Проверка отклонений уровня одного угла фундамента относительно другого. Для этого один конец шланга нужно зажать и перенести в проверяемую точку. Далее – разжать и дать жидкости возможность выровняться относительно горизонтали.
- С помощью линейки снять показания. То есть измеряется уровень отклонения воды по сравнению с нулевым значением.
- Используется метод разности. Это вычитание отклонения в базовой точке из отклонения в проверяемой с учетом знака полученного значения. Если не пользоваться именно методом относительного измерения, то погрешности могут быть большими. Ведь когда трубка передвигается, постоянно меняется как уровень воды, так и внутренний объем. При возвращении прибора в первоначальную точку жидкость будет находиться на одной отметке, но с базовой может не совпасть. Относительные измерения – гарантия минимальных погрешностей.
- Таким же способом определяется уровень всех остальных углов фундамента.
После проведения всех измерений необходимо сопоставить параметры с допустимыми величинами отклонений. Эти данные можно найти в пособиях к СНИП.
Самостоятельное изготовление инструмента
Чтобы сделать гидроуровень своими руками, потребуется:

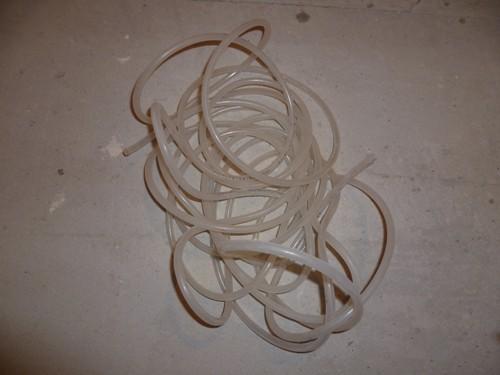

прозрачный шланг или трубка диаметром от 5 до 20 мм;
2 медицинских шприца одинакового объема;
емкости с теплой мыльной водой и с чистой;
канцелярский нож;
маркер для разметки.
Длину трубки выбирают, ориентируясь на площадь помещения, в котором собираются использовать инструмент – слишком длинная трубка будет путаться, а слишком короткой недостаточно для проведения измерений.
Длина в 6 – 10 м считается оптимальной. Рекомендуется приобрести шланг диаметром около полутора сантиметров – в этом случае внутри не будут образовываться воздушные пузырьки.
Порядок действий при сборке:
- В трубку заливают мыльный раствор, чтобы очистить его внутренние поверхности от пыли и грязи.
- С медицинских шприцов снимают иглы, вынимают поршни, конусы, на которые крепят иглу, срезают, используя канцелярский нож. Шприцы будут выполнять роль боковых колб ватерпаса.
- Отверстие, располагающееся на месте среза, расширяют так, чтобы в него входила трубка.
- Вставляют в подготовленные отверстия шприцов трубку.
- На колбах помечают нулевую точку (середину резервуара, например). Разметка шприцов поможет сделать это точно.
- В ватерпас заливают воду. Сдавливая шланг в центре и поднимая свободный конец вверх, из трубки выпускают пузырьки воздуха.
Готовый к работе прибор должен быть без пузырьков воздуха в шланге, а жидкость в резервуарах на концах трубки должна быть на одном уровне.
Для наполнения измерительного прибора рекомендуется использовать только чистую, отстоянную воду – в ней меньше воздуха.
Так как работать с гидроуровнем иногда приходится на открытом воздухе при минусовых температурах, вместо воды в этом случае используют незамерзающую жидкость для автомобиля.
Также допускается использование цветного раствора (воды с красящим пигментом), это помогает лучше видеть уровень воды в шланге.
Как сделать гидроуровень своими руками из подручных средств
Чтобы сделать гидроуровень из подручных средств, понадобится воспользоваться прозрачной трубкой из ПВХ, диаметр которой не должен быть менее 8-10 мм. Если стремитесь получить прибор, который будет полностью похож на производственный, то понадобится также два шприца. Дальнейшие действия по изготовлению самодельного гидроуровня имеют следующий вид:
- Очистить шланг мыльным раствором, чтобы удалить остатки производственного масла. Мыльный раствор также сделает внутренние стенки гладкими, что положительно повлияет на устранение воздушных пузырьков
- Расширить отверстия шприцов до наружного диаметра шланга. Соединить шприцы со шлангом при помощи герметика или клеевого пистолета
- Поршни извлечь из шприцов. Образовавшиеся отверстия можно закрывать при помощи скотча после наполнения инструмента водой
- Самодельный гидроуровень готов к использованию
Если нужно сделать гидроуровень максимально быстро, тогда понадобится только прозрачный шланг. На концах шланга ставятся отметки маркером во время калибрования. После этого инструмент готов к применению. Как сделать прибор своими руками, показано на видео.
https://youtube.com/watch?v=E4vFlMQFBA4%3F
Гидроуровень хотя и является заменимым инструментом, однако он пользуется популярностью даже сегодня. Если планируется пользоваться измерителем при минусовых температурах, тогда в качестве жидкости нужно использовать незамерзайку для авто или спирт. Антифриз или тосол использовать нельзя, так как эти жидкости являются токсичными. Нельзя также хранить прибор с залитой жидкостью длительное время, и поэтому после применения следует сливать воду. Хранить измерительный инструмент необходимо вдали от солнца. Имея в наличии этот примитивный измеритель, всегда можно легко, быстро и правильно выровнять горизонтальную плоскость.
Публикации по теме
Лазерный уровень и правильный выбор инструмента
Как пользоваться нутромером — назначение, применение и настройка прибора
Выбираем ротационный нивелир для строительства зачем нужен прибор
Как работает толщиномер и его разновидности
Как работать с гидроуровнем: разметка уровня пола, потолка, стен
Несмотря на то, что это приспособление технически не сложное, для получения желаемого результата необходимо им правильно пользоваться.
Шаг 1. Набираем в шланг воду. Набирая воду в шланг нужно избежать попадания в него воздушных пузырьков. Наличие воздушных пузырьков будет давать искаженные результаты. А так как при наборе воды прямо из-под крана есть риск попадания в шланг пузырьков, лучше поступить следующим образом.
Сначала воду подкрашивают любым имеющимся красителем. Так будет лучше виден уровень воды в трубке. Ведро с подкрашенной водой ставится на возвышенном месте. Самая оптимальная высота 2 метра. Один конец трубки опускают в ведро, а второй держат над тазом как можно ниже у пола.
Первую воду нужно немного слить, что б вода вытекала сплошным потоком. Затем конец трубки зажимают пальцем. Второй конец трубки вынимают из ведра и тоже зажимают пальцем, чтоб вода не вытекала.
Конец трубки зажимают пальцем
При соединении двух концов трубки, уровень воды в них должен быть одинаков.
Уровень воды в трубках должен быть одинаковым
Шаг 2. Нанесение отметок. Сначала делается горизонтальная линия по периметру помещения на высоте 90-100 см. Это будет основная линия отсчета. От первой реперной точки будем переносить её на другой конец стены. Работать с водяным уровнем нужно вдвоём. Один человек находится постоянно у первой реперной точки и держит уровень возле отметки.
Этот конец шланга остаётся всё время неподвижным!
Если помещение маленькое и один человек может контролировать показания уровня, то можно зафиксировать один конец трубки возле первой метки при помощи любого фиксатора и работать одному.
Напарник же перемещается к другому краю стены и прикладывает к стене свой конец трубки.
Конец трубки зажать пальцем
Некоторое время нужно подождать, чтобы вода успокоилась. Теперь тот, кто находится у первой реперной точки, видит, насколько следует поднять или опустить шланг, чтобы уровень воды в его шланге сравнялся с отметкой на стене. Напарник поднимает или опускает свой край шланга и в это время уровень воды у первой реперной точки начинает стремиться к отметке.
После того, когда уровень в трубке станет точно вровень с отметкой, можно наносить вторую отметку, о чем первый сообщает напарнику.
Шаг 3. Соединение отметок горизонтальной линией. Две отметки соединяются между собой при помощи специальной крашеной нити. Это очень удобный инструмент, который позволяет легко и быстро наносить разметку. Нить фиксируется между отметками, слегка оттягивается в сторону и отпускается. На стене отпечатывается прямая ровная линия.
Горизонтальность получившейся линии можно проверить пузырьковым уровнем для того, чтобы убедиться что всё выполнено верно.
Шаг 4. Нанесение горизонтальной линии по периметру стен комнаты. Таким же образом горизонтальная линия наносится на остальные стены помещения.
На каждой стене наносится 2-3 отметки. Затем отметки соединяются горизонтальной линией. Конечная линия должна совпасть с первой реперной точкой.
Шаг 5. Перенос отметки в другие помещения. Отметку в соседние помещения переносят опять-таки от первой реперной точки. Первый человек находится в том же положении, а второй переходит в соседнее помещение. Далее повторяются действия, описанные в Шаге 2.
Таким образом, нужно поставить по первой контрольной отметке в каждом помещении. Затем можно приступить к проведению горизонтального периметра в каждой отдельной комнате.
Шаг 6. Нанесение горизонтальной линии уровня пола и потолка. Линии горизонта пола и потолка откладывают от нанесенного горизонтального периметра. Если нужно найти горизонт пола и потолка, то начинать нужно с пола и уже от отметки пола (нулевой отметки) определять высоту потолка.
В зависимости от конкретных условий проведения ремонта (есть стяжка, нет стяжки, выравнивание только чистовой поверхности пола) расстояние вниз от основной линии будет вычисляться соответственно до уровня верха стяжки или чистого пола. Для того, чтобы получить полноценную толщину стяжки (минимальная толщина должна быть 3-4 см), нужно сначала найти самую высокую точку перекрытия и замерить расстояние от неё до реперной горизонтальной линии. Затем рулеткой это же расстояние отложить на всех стенах. Соединив метки между собой, получаем горизонтальный уровень пола. Ну вот и все, теперь вы знаете как пользоваться гидроуровнем.
Использование водяного уровня на видео
Рекомендуем вам еще:
Коротко о главном
Гидроуровень позволяет просто и быстро создать горизонтальную разметку. Его действие основано на физическом законе сообщающихся сосудов. Для работы используют строительный водяной уровень с ампулами на концах, при необходимости его можно заменить трубкой ПВХ подходящего размера и диаметра.
Гидроуровень – бюджетное устройство, удобное в работе и обеспечивающее необходимую точность измерений. Чтобы нанести разметку, нужно правильно подготовить шланг.
Разметка выполняется двумя людьми. Чтобы избежать ошибок, необходимо давать воде «отстояться». У любого приспособления есть погрешность, поэтому для проверки делают промежуточные отметки.
