Ситуации, в которых регулировка необходима
Новые бензопилы поставляются производителем уже с отрегулированными карбюраторами. Это называется стандартная регулировка. Но для нормального прохождения процесса обкатки требуется понизить максимальные обороты двигателя, провести регулировку карбюратора. После обкатки, бензопила нуждается в точной настройке для достижения максимальной эффективности работы двигателя.
При излишке топлива в смеси, детали двигателя плохо смазываются, и происходит преждевременный износ. Также не качественная смесь может стать причиной заклинивания двигателя из-за перегрева (это одна из причин почему бензопила не заводится).
Так выглядит заклинивший, перегретый поршень, с разобранной бензопилы с неправильно настроенным карбюратором.
Регулировка необходима в случае, когда двигатель не держит холостые обороты, глохнет или не развивает полной мощности. Настройка карбюратора должна проводиться с чистыми воздушным и топливным фильтрами. Также рекомендуем почитать интересную статью, в которой подробно рассказывается про основные причины по которым бензопила заводится и сразу глохнет.
Бензопила poulan 2150 инструкция по ремонту
Ремонт бензопилы своими рукамиСтепень соответствия запросу: 67,62% Фрагменты текста поста:
…Ремонт бензопилы своими руками Бензопилу при всем желании нельзя отнести к сложным устройствам……И тем не менее ремонт бензопилы может отнять немало времени……Поэтому прежде чем сразу приниматься за разборку карбюратора или двигателя, нужно хорошо подумать и проанализировать симптомы неисправности……Никакая инструкция по ремонту бензопилы не заменит простой логики……Все неисправности бензопил можно разделить на две основные группы……Неисправности двигателя Нарушения в работе двигателей бензопил происходят довольно часто, именно их обнаружение и исправление занимает больше всего времени у пользователей……Осуществляя ремонт бензопилы своими руками, нужно действовать методом исключения — проверять поочередно все возможные причины неисправности, начиная с тех, проверка и устранение которых занимает меньшее время……Система зажигания бензопилы……Это может происходить от разрегулированности карбюратора или нарушения правил запуска……Может быть нарушено соотношение между маслом и бензином в смеси, не отрегулирован карбюратор или использовано некачественное масло……не поступление или недостаточное поступление топливной смеси из карбюратора в цилиндр……Для диагностики двух первых причин достаточно отсоединить топливный шланг от карбюратора и посмотреть, вытекает из него топливо или нет……Производители бензопил рекомендуют менять топливный фильтр каждые 3 месяца……Недостаточное поступление топливной смеси из карбюратора в цилиндр или нарушение правильного соотношения между топливом и воздухом, смешиваемыми в карбюраторе, может происходить по нескольким причинам……из-за забивки воздушного фильтра, неотрегулированности карбюратора, забивки его каналов или сетки-фильтра……Как правило, ремонт бензопил не обходится без чистки воздушного фильтра, поскольку загрязняется он довольно быстро……Когда это происходит, снижается поступление воздух в карбюратор, топливная смесь на выходе из него получается слишком обогащенной, что нарушает нормальную работу двигателя……Снимать грязный фильтр для очистки нужно аккуратно, чтобы грязь с него не попала в карбюратор……Разрегулированность карбюратора устраняется его регулировкой……Регулировку нужно проводить в строгом соответствии с инструкцией, несоблюдение которой может привести к поломке двигателя……Некоторые производители пил оставляют только один регулировочный винт (холостых оборотов) — чтобы исключить нежелательное вмешательство неопытных пользователей в работу карбюратора……Если регулировкакарбюратора не помогла, нужно почистить его каналы и фильтр-сетку, а заодно проверить и целостность мембраны……Карбюратор — одно из самых сложных устройств бензопилы, поэтому приступать к его разборке и чистке нужно с полным пониманием ответственности этой операции……Карбюраторбензопилы……Карбюраторбензопилы……Карбюраторбензопилы……Разобранный карбюраторбензопилы Если опыта и уверенности в собственных силах нет, ремонт карбюраторабензопилы лучше доверить специалисту сервисного центра……Иногда для качественной очистки карбюратора приходится применять ультразвуковую очистку……Последнее у работоспособной бензопилы должно быть не ниже 8-9 атм (0,8-0,9 МПа)……Система смазки цепи Редкое руководство по ремонту бензопилы обходится без упоминания о неисправностях системы смазки цепи, являющихся довольно распространенными……Замена быстроизнашивающихся деталей Некоторые детали бензопилы, подверженные естественному износу, подлежат замене по истечении определенного срока эксплуатации……Если не проводить вовремя замену быстроизнашивающихся деталей, их чрезмерный износ будет отрицательно сказываться на остальных узлах бензопилы……Шина бензопилы изнашивается особенно сильно в зоне, резание которой выполняется наиболее часто, обычно, — это нижняя сторона направляющей шины……Для рентабельной эксплуатации бензопилы, расходуйте всегда совместно…Подробнее: https://mashom.ru/post_1349975163.html

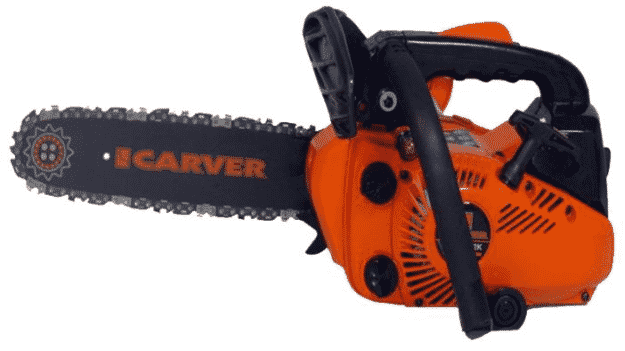

Бензопила Carver RSG-25-12K – особенности модели
Среди преимуществ этого инструмента от фирмы Карвер выделяется выносливость, надежность и простота в использовании. Несмотря на скромные габариты, модель быстро справляется со спиливанием деревьев, толщина стволов которых не превышает 30 см. Бензопилу также используют на коммунальных предприятиях и в строительной сфере.
Инструмент оборудован 2-тактным бензиновым мотором, объемом цилиндра 25 см3 и мощностью 700 Ватт. ДВС укомплектован безотказным ручным стартером и системой принудительной подачи воздуха.
Характеристики этой модели Карвер включают:
- мощность – 0,95 л. с.;
- рекомендуемая длина используемой шины – 12 «;
- количество режущих звеньев цепи – 45;
- масса в готовом к работе виде – 4,3 кг.
В устройство инструмента входит качественная система демпферов, снижающих вибрации мотора. Это упрощает работу с инструментом на высоте и в условиях ограниченного пространства.
Регулировка карбюратора бензопилы – что нужно знать новичку?
Изначально все регулировочные болты находятся в заводских положениях – это гарантирует всасывание оптимального количества горючего и воздуха. Тем не менее, из-за длительной эксплуатации пилы в сложных условиях, заводские настройки ее карбюратора могут нарушиться. Даже незначительный сдвиг одного из болтов на 1/5 оборота приведет к серьезному нарушению в работе двигателя пилы. В связи с этим оператор должен постоянно следить за тем, чтобы регулировочные болты находились в оптимальных, установленных на заводе-производителе, положениях.
Если по каким-то причинам работа узла была нарушена, то его потребуется заново настроить. Для этого в устройстве узла предусмотрены 3 регулировочных болта. Первый из них обозначен буквой H – он нужен для настройки двигателя бензопилы при работе на максимальных оборотах. Второй винт с маркировкой L используется для регулировки мотора во время его работы на низких оборотах. Третий винт может иметь маркировку T, S или LA. Его задача заключается в настройке ДВС при работе в режиме холостых оборотов.
Настройка карбюратора бензопилы обязательно должна проводиться при полностью исправном двигателе. Непосредственно перед регулировкой потребуется осмотреть воздушный фильтр, и, при необходимости, очистить его или заменить.
Устранение распространённых неисправностей
Партнер 350 имеет популярные неисправности, которые владельцы этих пил могут самостоятельно диагностировать и устранить. Рассмотрим подробнее популярные неисправности и способы их ремонта своими руками.
Глохнет при нажатии на газ
Если Партнер 350 глохнет при нажатии на газ, то скорей всего проблемы с топливной системой. Самая распространенная поломка, это неправильно отрегулированный карбюратор или его неисправность, а также посторонний подсос воздуха.
Совет: Если бензопила глохнет при увеличении оборотов, не стоит сразу регулировать карбюратор. Начните с проверки двигателя на наличие подсоса постороннего воздуха. Одним из признаков подсоса воздуха является увеличенных холостой ход.
Заводится и глохнет
Если Партнер 350 заводится и сразу глохнет, то как и в предыдущем случае причин может быть несколько, но самая распространенная, это затрудненная подача топлива. Начать устранение неисправности стоит с проверки состояния топливного фильтра и магистралей. Если топливо поступает нормально, то проверить искру и попробовать запустить бензопилу на новой свече, т. к. пила может глохнуть из-за перебоев с искрообразованием.
Также необходимо проверить тягу воздушной заслонки. Если она не открывает воздушную заслонку или открывает не полностью, то двигатель может глохнуть от избыточного обогащения топливом.
Отсутствие смазки цепи
Причин отсутствия подачи смазки на бензопиле Партнер 350 несколько и в данном случае мы можем перечислить их все.
- Разрыв масляной магистрали.
- Засор масляного фильтра.
- Дефект шестерней червячного привода.
- Засор магистрали или насоса.
Как решить проблемы масляного насоса описано выше.
Заливает свечу
Очень частая проблема с которой приходится сталкиваться владельцам Партнер 350. Первое с чего начать проверку, это замена свечи на заведомо исправную. Если не помогло, искра хорошая, но двигатель заливает, то причина скрывается в настройках карбюратора. Инструкция по диагностике и настройке карбюратора на Партнер 350 есть на нашем сайте.

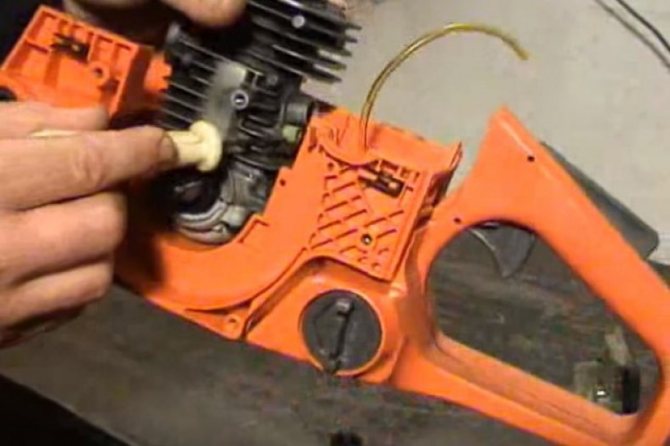

Основы
Не знаете, как разобрать бензопилу Партнер? После очищения ее компрессором, придерживайтесь базового алгоритма действий:
- демонтаж крышки тормозной цепи;
- демонтаж пильной гарнитуры;
- снятие верхней крышки;
- демонтаж рукоятка устройства;
- разбор стартера.
Это первый шаг, завершить его рекомендуется повторным очищением (снова использовать компрессор) воздуховода, где могут содержаться части древесной пыли, от которой вы не избавились при первой чистке.
После этого демонтируют:
- корпус воздушного фильтра;
- карбюратор.
Чтобы в картер двигателя не попало ничего лишнего, цилиндр впускного окна затыкают тряпкой.
На последнем этапе при помощи стопора поршня удаляют маховик и сцепление.

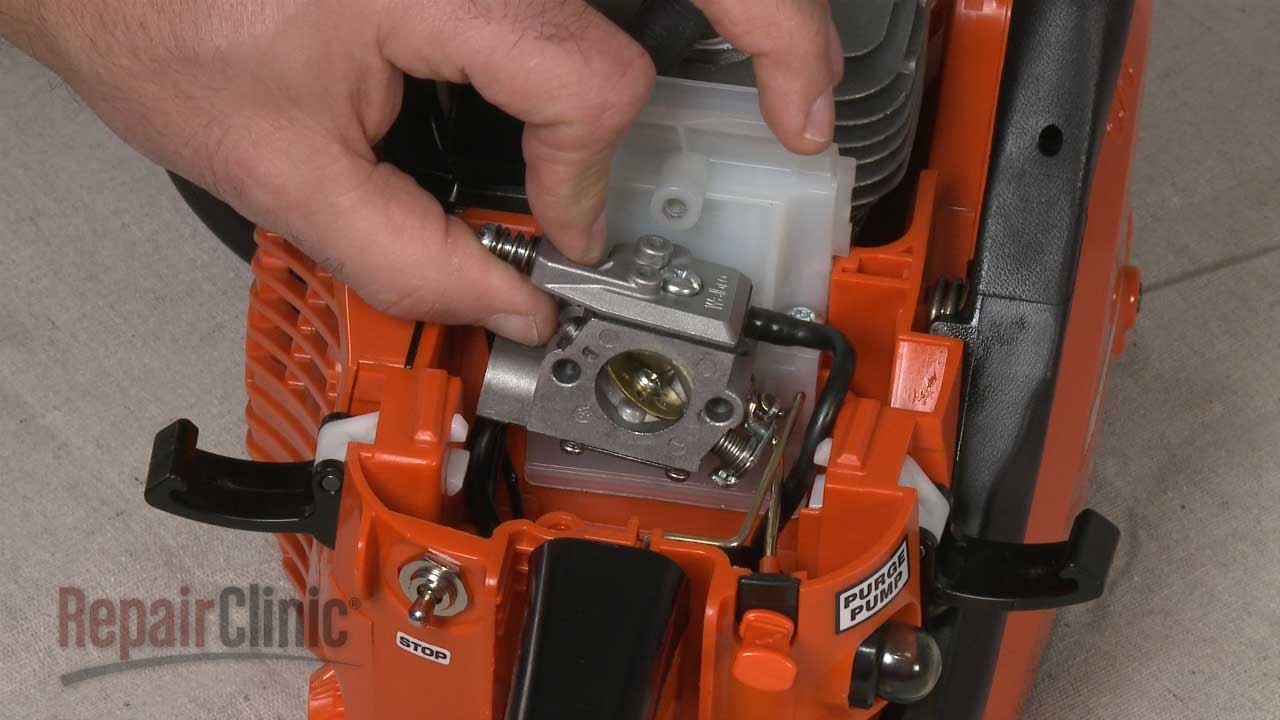

Регулировка и устройство карбюратора бензопилы Carver
Карбюратор ДВС бензопилы Carver отвечает за подачу правильно дозированной топливно-воздушной смеси. За счет увеличения подачи смеси при нажатии ручки газа повышаются обороты двигателя. Устойчивая работа на холостых оборотах также зависит от правильной работы карбюратора. Это важная система бензопилы и нужно иметь представление о том, как она работает, знать основы диагностики, а также уметь регулировать и ремонтировать.

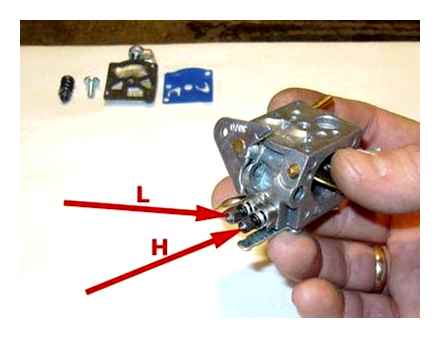

Что регулируют три винта карбюратора L, H, и T.
На старых моделях бензопил всего два регулировочных винта. Один из них регулирует обороты холостого хода, просто приподнимая дроссельную заслонку. Когда он закручивается, проход под заслонкой увеличивается, возрастает подача топлива в камеру сгорания, двигатель увеличивает обороты. По сути, закручивание «прибавляет газ» без нажатия рукоятки газа.
В современных карбюраторах бензопил Carver, винт регулировки холостого хода Т регулирует не положение дроссельной заслонки, а количество топлива, протекающего через жиклер холостого хода.
Винт L внутри имеет острый иглообразный наконечник и регулирует основной проток топлива через калиброванное отверстие жиклера.
В современных моделях таких винта два. Один — L, регулирует основной поток топлива при малых и средних оборотах (не путать с холостым ходом). Второй — Н, определяет подачу топлива на максимальных оборотах.
Непродуманная регулировка винта Н может привести к неприятным последствиям. Например, ДВС бензопилы Carver, рассчитанный на максимальные обороты 12 тыс. об/мин при полном газе разовьет обороты до 15 тыс. об/мин и выйдет из строя. Причем, любая регулировка только Н приводит к разбалансировке подачи топлива, и двигатель может «проседать» при определенных оборотах.
Принцип работы карбюратора Carver
После запуска ДВС бензопилы, открывается воздушная заслонка, через неё в диффузор попадает очищенный воздух фильтром тонкой очистки. Туда же через калиброванные отверстия в жиклерах попадает бензин. Количество воздушно-топливной смеси, которая попадает из карбюратора в камеру сгорания, регулируется положением дроссельной заслонки, связанной тягой с рукояткой газа.
Игольчатый клапан перекрывает поступление бензина в карбюратор при его наполнении. Бензин перед попаданием в жиклеры проходит через фильтр, что снижает риск засорения калиброванных отверстий в них.
Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita
Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы
Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы
Особенности настройки карбюратора Макита
Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.
За счет регулировки можно:
- исключить риск создания карбюратором «бедной» смеси;
- минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.
Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.
- Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
- Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
- Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
- Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.
Винты для регулировки
Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:
- винт с маркировкой L – корректирует низкие обороты;
- винт с маркировкой H, за счет него проводится настройка высоких оборотов;
- винт T для настройки работы карбюратора на холостом ходу.
Подготовка к регулировке:
- Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
- Проверка воздушного фильтра и очищение этой детали.
- Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).
Проводите последующую настройку:
- положите бензопилу на ровную поверхность;
- сняв цепь, отложите в сторону.
Для диагностики проблем работы карбюратора используют тахометр.
Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси
Алгоритм действий для настройки
Проводят настройку карбюратора бензопилы в два этапа:
- базовый этап (двигатель включен);
- этап второй – выполнять, когда двигатель прогрет.
Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией. Стандартный алгоритм действий
Стандартный алгоритм действий.
- Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
- В момент встречи сопротивления, сделать полтора оборота назад.
Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.
Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение
Как проверить, правильно ли настроен карбюратор?
Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.
Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.
Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.
Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.
Бензопилы Партнёр и STIHL, их регулировки.
В бензопилах STIHL и Партнёр регулировочными винтами H и L выставляется пропорция воздуха и бензина в смеси. При ослаблении винтов смесь обогащается, повышаются обороты. Завинчивание приводит к обеднению смеси и, соответственно, понижению оборотов двигателя.
Настройка карбюратора бензопилы Партнёр на холостой ход осуществляется винтом T (STIHL маркирует эту регулировку буквами LA). Базовая наладка инструмента делается на заводе во время конечных испытаний. В большинстве случаев карбюратор отрегулирован на подачу чуть более обогащённой топливовоздушной смеси, чем оптимально-расчётная. Настройки, установленные заводом-изготовителем, обязательно нужно сохранить в первые несколько часов эксплуатации, в период обкатки. После этого может осуществляться более тонкая регулировка, хотя это не обязательно, пила будет нормально работать и на базовых настройках.
Для тонкого регулирования карбюратора требуется тахометр, кроме того, понадобится техническая документация, чтобы проводить работы в строгом соответствии с требованиями производителя. Лучшим решением будет доверить ювелирную настройку топливной аппаратуры специалистам.
Если всё же решено регулировать самостоятельно, начинать следует с винта L, после чего переходят к жиклёру H, после чего выставляют холостой ход путём вращения винта T (или LA — если это пила STIHL).
Плавным поворотом винта L в обоих направлениях ищется положение, при котором частота вращения на холостом ходу будет максимальной. После того, как эта точка найдена, требуется вывернуть винт L на 1/4 оборота. Если при этом цепь продолжает двигаться при работающем на холостых оборотах моторе, винт T (LA) медленно вывинчивается до момента остановки цепи.
После настройки винтом H максимальных оборотов значение их частоты проверяется по тахометру. Если частота вращения на максимуме не соответствуют значениям, которые указаны в документации, регулировки повторяют. Если на максимальных оборотах смесь оказывается слишком богатой, из глушителя идёт слишком много дыма, при бедной смеси пила издаёт визжащий звук и двигатель излишне греется. Регулировка заканчивается установкой холостого хода — правильным считают положение, если мотор работает ровно на минимуме оборотов и цепь при этом стоит. Установку холостого хода можно посмотреть на видео, представленному далее.
Регулировочные инструменты
Для регулировки карбюратора вам понадобятся крестовые или шлицевые отвертки различной длины или толщины. Размер зависит от конструкции этого агрегата и характеристик сборки двигателя. Следует отметить, что некоторые производители выпускают карбюраторы, предназначенные для использования специальных инструментов.
В частности, для установки карбюраторов Husqvarna и других импортных инструментов может потребоваться специальная отвертка. Желательно прояснить этот вопрос даже при покупке бензопилы, чтобы вы могли заранее приобрести необходимое дополнительное оборудование.
Кроме того, промытый бензин или ацетон потребуется для промывки и очистки устройства. Они используются для очистки наружных поверхностей карбюратора. Все внутренние каналы промываются керосином, дизельным топливом или белым спиртом. Перед мойкой карбюратор демонтируется, удалите все резиновые или пластиковые детали, которые могут соприкасаться с агрессивными химическими веществами.
Гаечные или кольцевые ключи используются для разборки карбюратора. Промывка внутренних каналов проводится в специально отведенных ваннах, иногда для этого используют пластиковые шприцы.
Как обкатать пильную гарнитуру
Перед пуском ДВС агрегата рекомендуется смазать цепь маслом. Для этого нанесите специализированное цепное масло на гарнитуру, но самый лучший вариант, перед тем, как устанавливать цепь на бензопилу, ее следует положить в емкость с маслом на пару часов. За это время все звенья цепи пропитаются смазкой, что обеспечит снижение коэффициента трения, и увеличения ресурса.
Установить цепь на бензопилу, и обеспечить ее натяжение так, чтобы она свободно вращалась при воздействии рукой. Правильная натяжка цепи проверяется путем ее поднятия в верхней части шины. При этом должен быть полностью виден хвостовик одного звена. Во время обкатки бензопилы, требуется регулярно проверять натяжение цепи, и осуществлять ее подтяжку.
Как настроить карбюратор на бензопиле Carver
Регулировка холостого хода винтом Т всегда стоит отдельно. Если двигатель бензопилы Carver глохнет на холостых оборотах, причиной этого могут быть:
- плохая работы свечи зажигания;
- потеря компрессии из-за критического износа поршневой системы;
- плохое топливо;
- плохая работа карбюратора, не связанная с регулировкой;
- забитые парафином фильтры в баке и карбюраторе.
По этим же причинам двигатель бензопилы Carver может плохо работать не только на холостых, а в общем — не тянет, не развивает оборотов, глохнет при нажатии ручки газа и т.д. Поэтому сначала надо попытаться разобраться с этими причинами. И в последнюю очередь, если проблемы не решены, можно пробовать увеличить обороты холостого хода поворотом винта Т по часовой стрелке.
- Если двигатель вообще не заводится на холостых именно по причине нарушения регулировки, винт Т закручивают на 1/2 или 3/4 оборота и заводят двигатель.
- Затем регулируют на слух при заведенном двигателе, соблюдая все меры безопасности. (При сильном увеличении оборотов цепь бензопилы может начать вращаться, а это опасно).
- Если на холостых крутится цепь, винт Т откручивают назад до положения, в котором двигатель на холостых работает уверенно и не глохнет, а цепь не крутится.
Затем проверяют работу двигателя бензопилы во всех режимах. Если устойчиво работает на холостых, но глохнет при нажатии газа — верный признак нехватки подачи топлива в камеру сгорания. При исправной работе всех систем, чистых фильтрах и жиклере, причиной скорей всего является нарушение регулировки винта L.
- Его также лучше регулировать на заведенном прогретом двигателе бензопилы Carver, вкручивая на 1/4 оборота и пробуя газовать.
- Если подача топлива слишком обильна, двигатель при положении ручки «газ на всю» будет работать как на холостых. Это значит, что винт L закручен слишком сильно и надо по шагу в 1/4 оборота выкручивать его обратно, пробуя давать газ.
Если после регулировки винта L двигатель Carver не выдает нужной для работы мощности, можно осторожно попробовать увеличить максимальные обороты регулировкой винта Н. Регулируют его также на заведенном двигателе, но при положении «газ на всю»
Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя
Регулируют его также на заведенном двигателе, но при положении «газ на всю»
Крайне осторожно, на 1/5, 1/6 часть оборота винт вкручивают и прислушиваются к работе двигателя
Увеличение потолка оборотов может несколько продлить срок работы старой бензопилы с изношенной поршневой. Слабая компрессия компенсируется большей подачей смеси на максимальных оборотах.
В новых бензопилах экспериментировать с такой регулировкой не стоит.
Профессиональная регулировка винта Н проводится с применением тахометра для определения потолка оборотов и осциллографа для контроля за частотой вспышек на свече. Предварительно проверяется компрессия.
После регулировки винта Н может произойти изменение работы в других режимах. Поэтому надо будет опробовать работу во всех режимах и при необходимости снова слегка скорректировать регулировку винтами L и Т.
Многие рекомендуют регулировать винты, закрутив их до конца, а потом выворачивая на 1,45 или 1,5 оборота.
Не всегда стоит это делать по следующим причинам:
Поэтому регулировать нужно исходя из положения «как было» не более чем на 1/4 оборота за один приём
Важно запоминать, насколько и в какую сторону было изменено положение винта
Если все же нужно завернуть винт «до конца», считают количество оборотов от положения «как было», это даст возможность вернуть настройки в прежнее положение. Затягивать «до конца» нужно без усилий.
Общие принципы самостоятельной настройки карбюратора бензопилы представлены в следующем
Основные узлы карбюратора Carver
Карбюратор бензопилы состоит из следующих основных узлов:
- литой корпус из легкого сплава;
- мембранный насос для ручной подкачки топлива перед запуском (подсос);
- диффузор;
- жиклеры (строго калиброванные отверстия в бронзовых втулках для дозированной подачи топлива);
- поплавковая камера;
- распылитель.
Также в карбюраторах бензопил есть топливные каналы, дроссельная (газовая) регулируемая заслонка, воздушная заслонка, фильтры и регулировочные винты.
