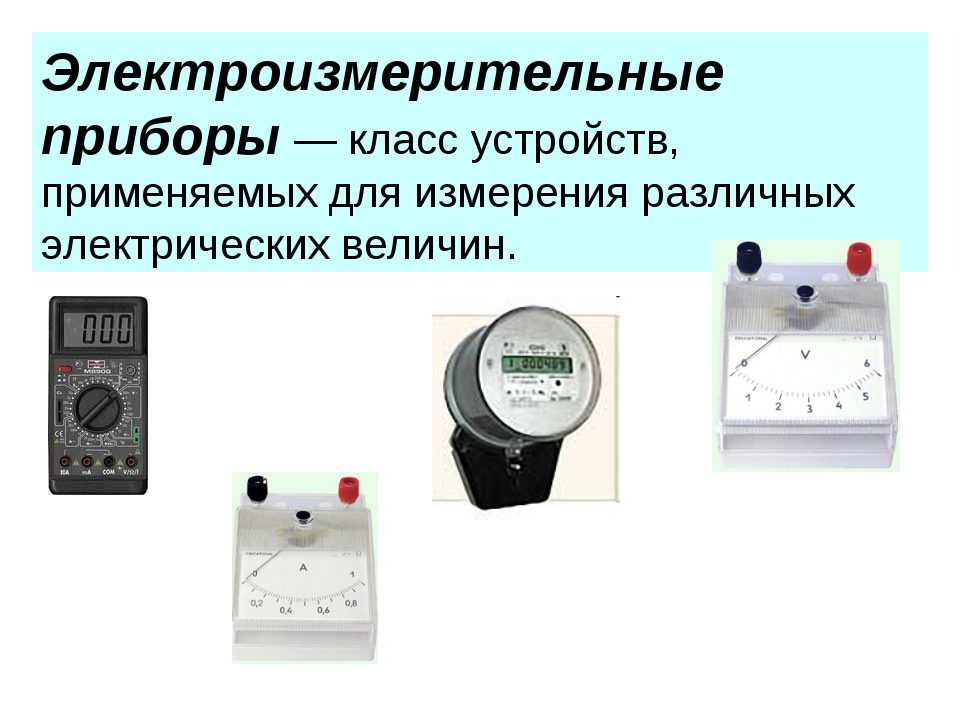

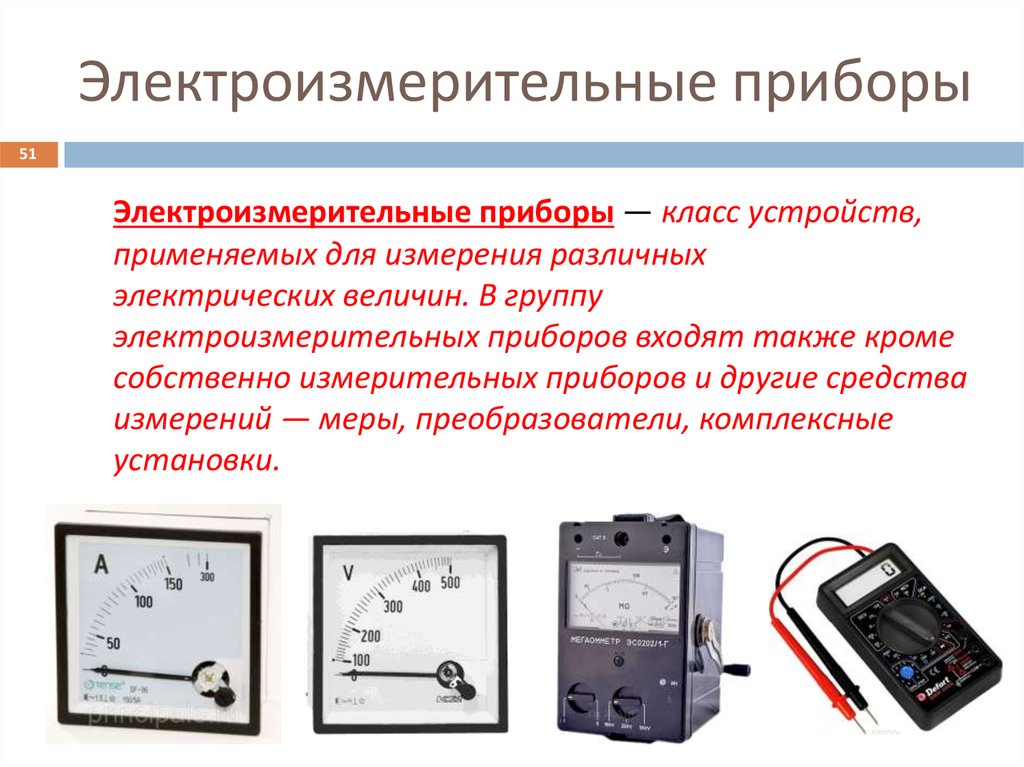

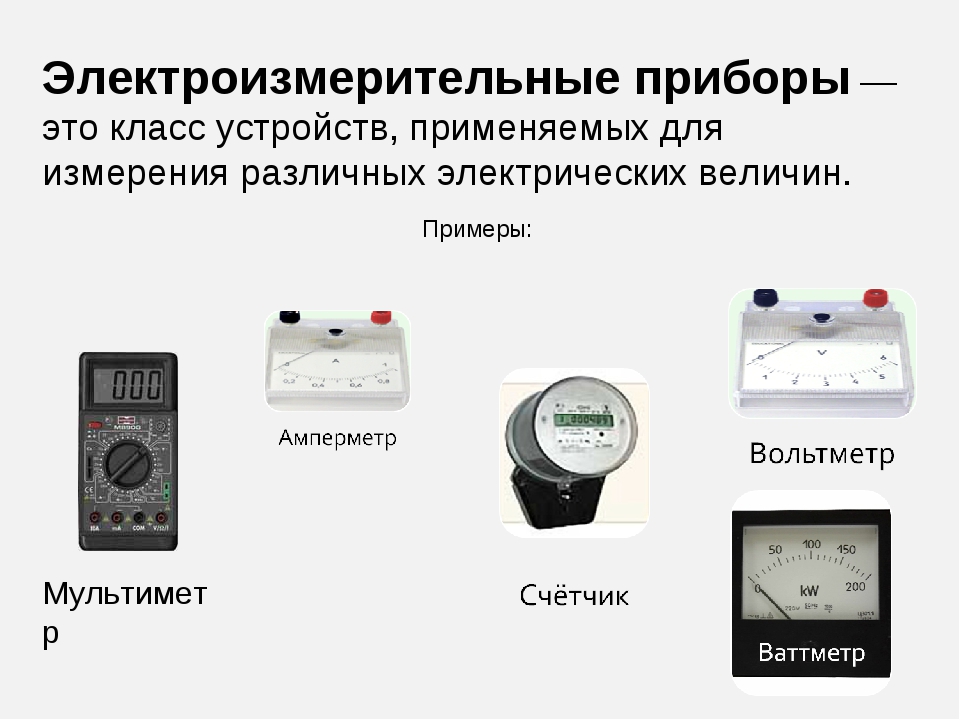

Как пользоваться мультиметром при измерении электрических величин — виды, назначение и функции прибора

Краткое описание измеряемых параметров и их обозначение

Каждый прибор разделен на зоны с настройками для работы с определенным видом напряжения электрической сети:

• ACV или V~ – напряжение переменного тока;
• DCV или V- – напряжение постоянного тока;
• DCA или A- – сила постоянного тока;
• Ω – сопротивление на участке цепи или в электрическом приборе.

Назначение разъёмов для подключения щупов

В зависимости от модели мультиметра, количество гнёзд для подключения щупов может быть различным. У большинства измерительных приборов маркировка гнёзд следующая:

• 10А- – для замера постоянного тока не превышающего 10 А (в это гнездо подключают красный плюсовой щуп);
• VΩmA или VΩ, V/Ω – в это гнездо подключают красный (плюсовой) щуп при определении напряжения, силы постоянного тока до 200 мА, для прозвонки диодов и цепей;
• COMMOM (COM) – общее гнездо для черного (минусового) щупа на всех типах мультиметров;
• 20А – такое гнездо существует не на всех моделях (чаще всего можно встретить на дорогих профессиональных устройствах), задача этого гнезда аналогична 10А-, но с пределом до 20 А.

Некоторые модели имеют дополнительные функции по индикации и обеспечению работы с устройством: подсветку, автоотключение питания и экономичный режим для аккумулятора, фиксирование результатов (кнопка hold) и запись в память устройства, выбор пределов измерений и индикацию по перегрузке и разряду батареи.

Для безопасной работы с мультиметром важно, чтобы прибор имел определенную защиту при неправильном выборе предела измерений или режима работы. Обычно такая защита осуществляется с помощью плавких предохранителей и автоматических выключателей.

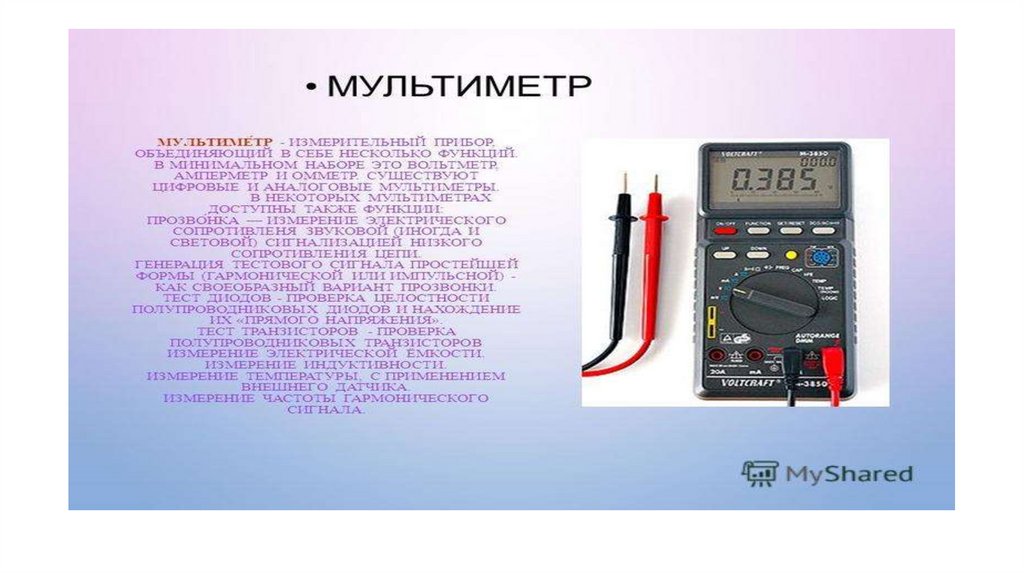

Устройство и принцип работы мультиметра

По конструкции устройства различаются на 2 типа

1. Стационарные;
2. Носимые.

Наиболее дешевые карманные модели — со стрелочным индикатором. Это маленький амперметр со вшитым набором высокоточных резисторов разного номинала. Для омметра имеется встроенный источник питания.

Питание стационарных моделей происходит от сети постоянного, переменного тока. Это высокоточные приборы для тестирования цепей и электродеталей. Используются на стендах, в лабораториях и больших сервисных центрах.

Дополнительно могут включаться в компьютерную сеть через шину RS232. На их основе создают огромные измерительные комплексы с записью и обработкой информации.

Устройство прибора:

• электронный экран;
• наименование обозначений;
• переключатель значений;
• кнопка включения питания или специальное положение регулятора;
• гнезда для щупов;
• спец разъёмы проверки транзисторов (бывают не на всех моделях);
• зуммер или светодиод индикатора прозвонки;
• источник питания.

Основной элемент — шкала обозначений (наименователь). Неточное выставление параметров может привести к сжиганию радиодетали, предохранителя или самого прибора.

Принцип работы основан на применении аналого-цифрового преобразователя двойной интеграции. Это реализуется с помощью контроллера. Преобразователь сравнивает полученный сигнал с опорным и выдает значение на экран.

Аналоговый

Если сильно не вдаваться в научные определения, аналоговый прибор отличается от цифрового наличием стрелочных приборов. Стрелочные модели ценятся любителями и профессионалами за плавность хода стрелки. Минусом является недостаточно точные измерения.

Цифровой

Цифровой прибор отличается от аналогового четкими и точными показаниями, которые в цифрах отображаются на циферблате. Этим он и ценится.

Инструкция на мультиметр

На лицевой части мы видим переключатель, с помощью которого можем выбрать нужные нам функции. Давайте разберемся с обозначениями, которые есть на мультиметре. Каждую функцию я пометил цифрой для удобства восприятия.

1) Сопротивление Ω.  Этот значок говорит нам о том, что мы собираемся измерять сопротивление какого-либо проводника или резистора.

2) Постоянное напряжение =V. Выставив переключатель на этот значок, мы можем измерять постоянное напряжение.

3) Переменное напряжение ~V. С помощью этой функции мы можем измерять значение переменного напряжения.

4) Измерение коэффициента усиления транзисторов hFe. Я им не пользуюсь, потому что у меня есть специальный для этого прибор транзисторметр. Более подробно про коэффициент усиления можно прочитать .

5) Емкость конденсаторов  F. Все очевидно. Можно измерять .

6) Измерение силы тока постоянного напряжения =A. Можем измерять силу тока постоянного напряжения.

7) Измерение силы тока переменного напряжения ~A. С помощью этой функции мы можем измерить силу  тока переменного напряжения. Например, эта функция пригодится тогда, когда нам надо узнать, какая сила тока течет в цепи, когда мы подключим лампу накаливания или какую-нибудь другую нагрузку к сети 220 Вольт.

8 ) Диодная прозвонка и прозвонка целостности проводников. Показывает сопротивление, если вы будете измерять целостность проводников. При проверке диодов показывает падение напряжения на . Прелесть данной функции в том, что если высвечивается сопротивление меньше, чем 100 Ом (для различных моделей оно разное), из мультиметра доносится орущий сигнал. Очень удобная функция для проверки диодов, а также целостности проводов и предохранителей. Если будете покупать мультиметр, то берите обязательно с диодной прозвонкой, иначе такой мультиметр резко потеряет свою функциональность.

Как пользоваться мультиметром

На передней панели любого изделия имеются гнезда (как минимум – три), для присоединения двух проводов, черного и красного цвета. Провода оснащены штекерами для установки их в гнезда, и щупами, для обеспечения контакта с исследуемым участком схемы. В гнездо, помеченное знаком (-), или буквами «com», вставляется штекер черного (минусового) провода. Остальные гнезда предназначены для красного провода и могут обозначаться символами исследуемых параметров.

1. Гнездо №1 — VΩmA. Для замеров напряжения (V), сопротивления (Ω), и тока в миллиамперах (mA).
2. Гнездо №2 — COM, для черного провода.
3. Гнездо №3 — 10 А, для определения силы тока до 10 ампер.

В центральной части панели управления располагается переключатель, вращающийся влево и вправо. Вокруг него размечены сектора, имеющие числовые значения.

1. DCV – cектор для исследования параметров напряжения от источников постоянного тока;
2. ACV – то же для переменного тока;
3. Ω — сектор замера сопротивления;
4. А – сектор измерений электротока;

Одно из положений переключателя помечено символами диода и конденсатора. В этой же позиции проверяют целостность проводников (режим прозвонки). Иногда эта позиция помечена еще и символом звуковой волны. Значит аппарат в этом режиме издает звуковой сигнал. Это удобно. Руки и глаза заняты обеспечением контакта тестера с проводниками. Если обрыва нет, раздается «мелодичный писк».
Каждый сектор разбит на поддиапазоны, обозначенные числовыми значениями максимальной величины измеряемого параметра

Измеряем напряжение

Самая простая операция. Переключатель диапазонов переводится в сектор DCV (постоянный ток) для исследования батареек и аккумуляторов, или в сектор ACV, для определения действительного напряжения в сети переменного тока (в домашней розетке). Затем переключатель устанавливается в положение максимального значения параметра. Например, нужно определить состояние батареи типа АА (1,5 В). Переключатель выставляется в положение 2000 mV (2,0 В). Щуп красного провода прижимается к плюсовому полюсу батареи, черного – к «минусу».

На дисплее появляется значение 1,351 В. Батарея нормально заряжена и пригодна к работе.

Если перевести переключатель в положение 200 mV (0,2 В) и повторить замер, на дисплее появится значение «1». Значит выбранный диапазон значительно меньше исследуемого параметра. Если при определении заряда батареи на дисплее появится величина со знаком «минус», пользователь перепутал полярность. Инструмент от этого не испортится, а владелец поймет, что перепутал минус с плюсом.

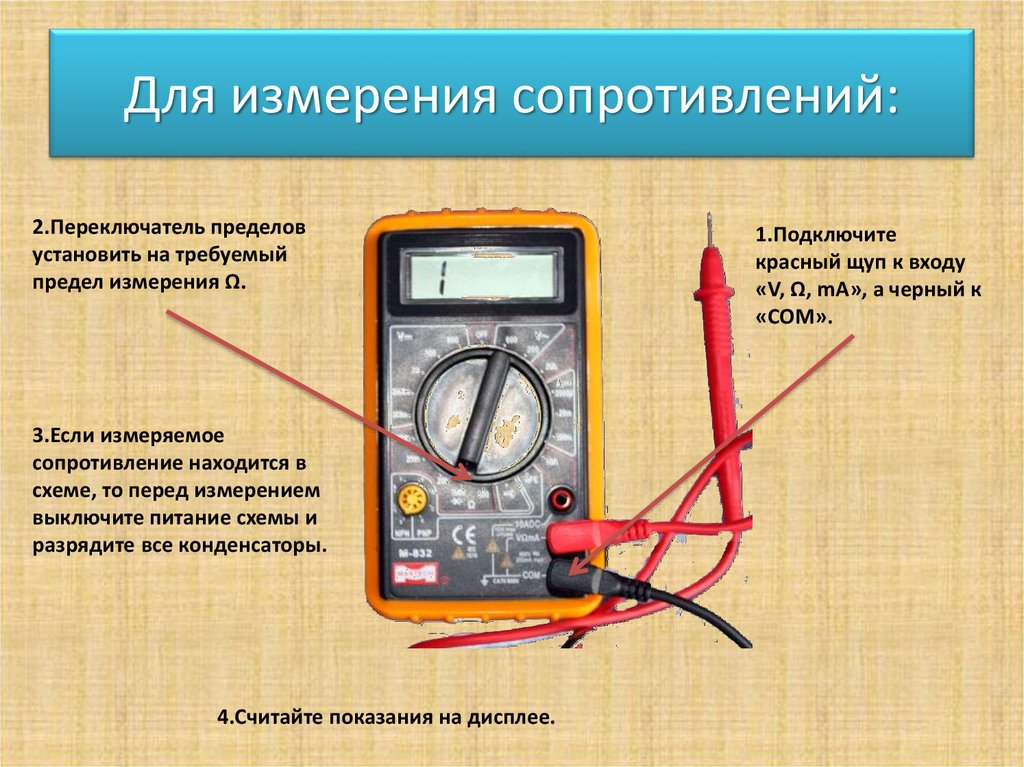

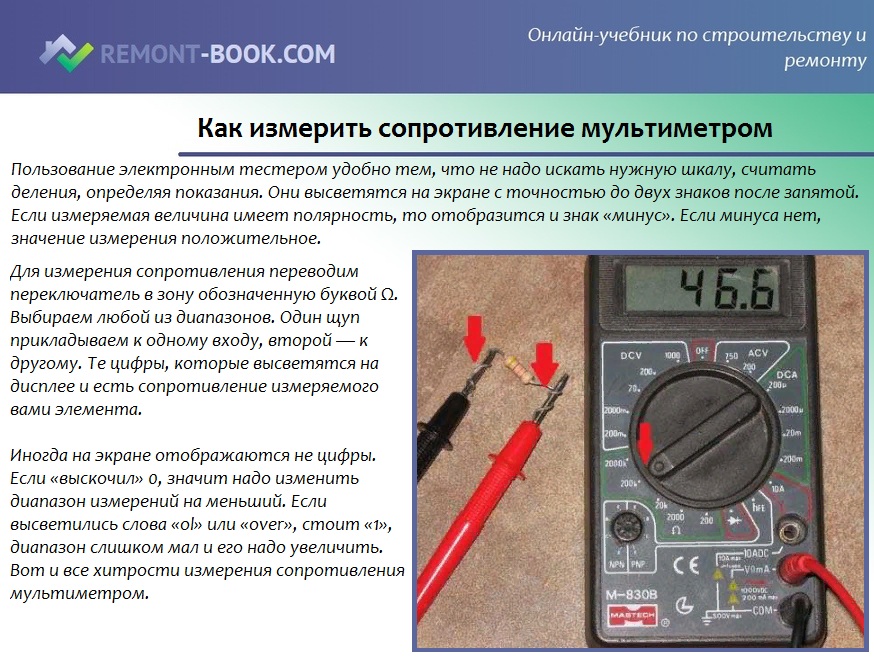

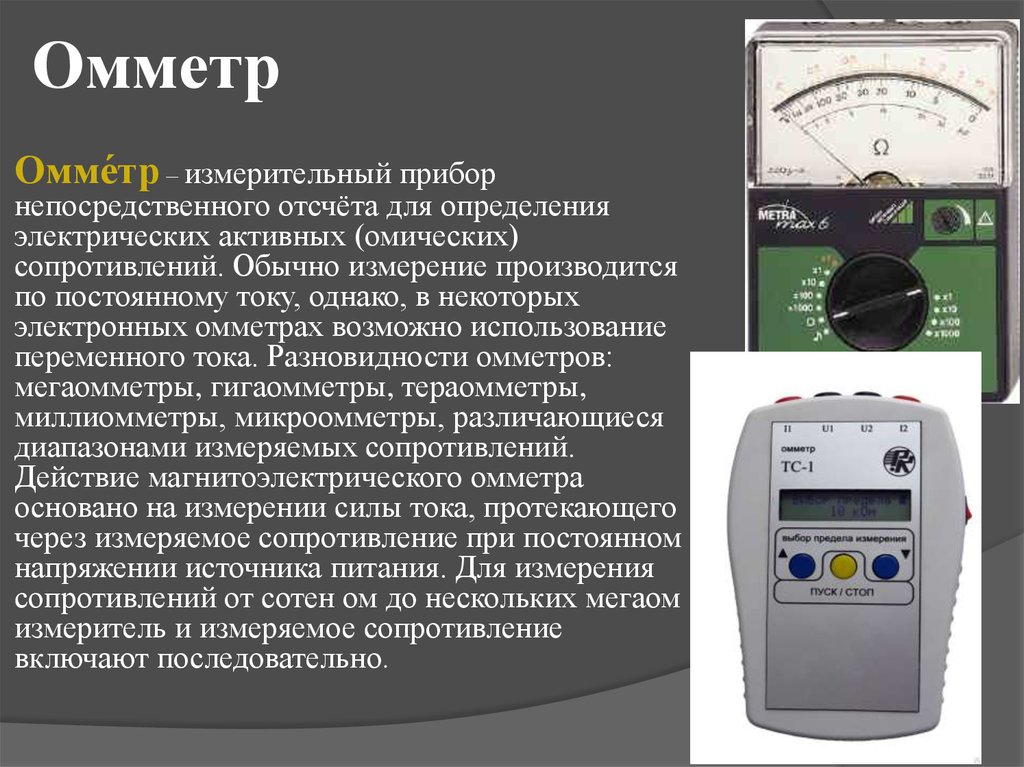

Проверка сопротивления

Переключатель выставляется в сектор Ω, выбирается максимальное значение, скажем 2000 k (килоом). Щупы прижимаются к выводам исследуемого резистора. Если числовое значение на экране слишком мало, (тысячные доли), выбранный поддиапазон слишком велик. Переключатель переводится в следующее положение, опыт повторяется. С каждым замером точность результата увеличивается.
У каждого резистора возможны отклонения от его номинала, выраженные в процентах. Выглядит это примерно так: 200 кОм ±15%. Проанализируйте полученный результат с допуском. Если отклонение намного превышает его, резистор неисправен.

Проверка переменных резисторов выполняется в несколько действий. Сначала измеряется номинальное значение параметра (между двумя крайними выводами). Затем поочередно измеряется сопротивление между средним и крайними выводами. При этом ось резистора плавно вращается. Результат должен меняться от нуля до максимума.

Как измерить ток

Для определения величины этого параметра аппарат нужно «врезать» в схему. Например, уже исследованный нами резистор прижимается одним выводом к положительному полюсу батареи питания. Это уже схема. Остается приложить один щуп к отрицательному полюсу батареи, другой – к свободному выводу резистора. Переключатель положения должен стоять в позиции максимального значения.

Аналоговые мультиметры

Устройство

Аналоговый мультиметр состоит из стрелочного магнитоэлектрического измерительного прибора (микроамперметра), набора добавочных резисторов для измерения напряжения и набора шунтов для измерения тока. В режиме измерения переменных напряжений и токов микроамперметр подключается к резисторам через выпрямительные диоды. Измерение сопротивления производится с использованием встроенного источника питания, а измерение сопротивлений более 1..10 МОм — от внешнего источника.

Особенности и недостатки

Недостаточно высокое входное сопротивление в режиме вольтметра.

Технические характеристики аналогового мультиметра во многом определяются чувствительностью магнитоэлектрического измерительного прибора. Чем выше чувствительность (меньше ток полного отклонения) микроамперметра, тем более высокоомные добавочные резисторы и более низкоомные шунты можно применить. А значит, входное сопротивление прибора в режиме измерения напряжений будет более высоким, падение напряжения в режиме измерения токов будет более низким, что уменьшает влияние прибора на измеряемую электрическую цепь. Тем не менее, даже при использовании в мультиметре микроамперметра с током полного отклонения 50 мкА, входное сопротивление мультиметра в режиме вольтметра составляет всего . Это приводит к большим погрешностям измерения напряжения в высокоомных цепях (результаты получаются заниженными), например при измерении напряжений на выводах транзисторов и микросхем, и маломощных источников высокого напряжения.

В свою очередь, мультиметр с недостаточно низкоомными шунтами вносит большую погрешность измерения тока в низковольтных цепях.

Нелинейная шкала в некоторых режимах.

Аналоговые мультиметры имеют нелинейную шкалу в режиме измерения сопротивлений. Кроме того, она является обратной (нулевому значению сопротивления соответствует крайнее правое положение стрелки прибора). Перед началом измерения сопротивления необходимо выполнить установку нуля специальным регулятором на передней панели при замкнутых входных клеммах прибора, так как точность измерения сопротивления зависит от напряжения внутреннего источника питания.

Шкала на малых пределах измерения переменного напряжения и тока также может быть нелинейной.

Требуется правильная полярность подключения.

Аналоговые мультиметры, в отличие от цифровых, не имеют автоматического определения полярности напряжения, что ограничивает удобство их использования и область применения: они требуют в режиме измерения постоянных напряжений/токов, и практически непригодны для измерения .

Буквенное обозначение функциональности

Современные мультиметры обладают множеством различных функций.

Для облегчения поиска нужного прибора в каталогах применяют буквенные индексы, являющиеся заглавными буквами английских названий измеряемых физических параметров.

Наиболее распространённые:

T – (temperature), измеряет температуру;

F – (frequency) частотомер (для измерений частоты);

C – (condenser capacity) емкость конденсатора;

L – обозначение индуктивности, принятое в честь физика Эмилия Ленца (Lenz);

R – (resistance), сопротивление.

Таким образом, например, CRL мультиметром, можно измерить емкость, сопротивление, индуктивность.

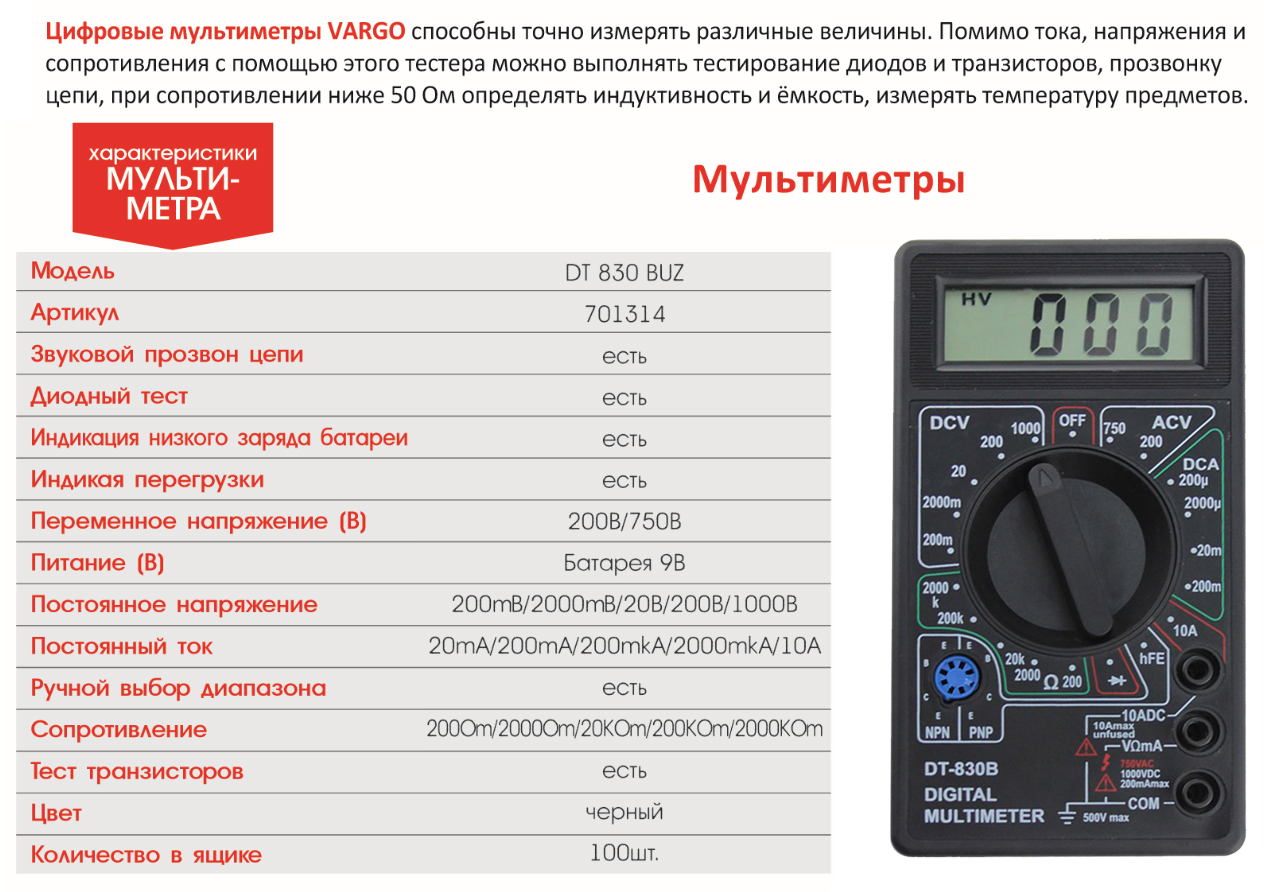

На корпусе типичного бюджетного мультиметра встречаются такие обозначения:

Для этих целей подойдёт бюджетный мультиметр, как на картинке. Красный щуп вставляют в разъем V,R,mA, чёрный в COM, переключают прибор в режим «прозвонки», обозначенный диодом или звуковым динамиком. После этого замыкают два щупа, проверяя работоспособность — должен прозвучать сигнал.

Допустим, необходимо прозвонить интернет-кабель. Сначала нужно два разъема поставить рядом. Прикасаясь щупами к клеммам, подключенным к проводам одинакового цвета, добиваются появления сигнала. Если сигнала нет – значит, где-то обрыв (нет контакта).

Цифровой дисплей при проверке кабеля показывает сопротивление.

Чтобы проверить качество электричества в розетке, нужно переключиться в режим V~ 750, вставить щупы и понаблюдать за изменяющимся напряжением некоторое время.

Также в данном режиме измерений можно определить фазу. Для этого один щуп заземляют (подключают к корпусу щитка или к заземлению), а другим проверяют провода или клеммы контактов. Появившиеся 220В (или около того) на дисплее будут указывать, что проверяемый провод – фаза.

Часто в паспорте бытовых устройств указывают номинальный ток.

Чтобы измерить ток, протекающий в цепи, мультиметр необходимо включить в ее разрыв.

Для этого выставляют переключатель мультиметра в максимальное значение диапазона А~ (переменный ток, 20 А).

Щупы необходимо подключить в соответствующие разъемы.

Для безопасного подключения оголённых проводников использована лампочка 12В с питанием от трансформатора.

Под сетевым напряжением подобным способом мерить ток нельзя из-за опасности поражения. Но можно соорудить испытательный стенд, безопасно вставляя щупы в одну розетку и подключая нагрузку к другой.

Проверять резисторы или другие радиоэлектронные нужно в режиме омметра, переключая соответствующие диапазоны таким же образом, как делалась прозвонка.

Измеряя килоомы и мегаомы, необходимо избегать касания пальцами выводов деталей – человеческое тело обладает сопротивлением, которое будет влиять на точность измерений.

Так нельзя!

Данные источники тока имеют свойство восстанавливать напряжение, благодаря химическим процессам, происходящим внутри, но при выполнении работы у подсевшего аккумулятора напряжение падает. Но можно сделать измерение силы тока, протекающего в подключенной к клеммам аккумулятора нагрузке, подобрав соответствующее сопротивление нагрузки, и потом перейти и переключиться в режим напряжения, таким способом вычисляя выдаваемую мощность источника питания.

Наблюдая за динамикой падения напряжения, можно судить о том, насколько аккумулятор разряжен. Чтобы объяснить, как проверить конденсатор мультиметром, нужно понимать свойство активного емкостного сопротивления, уменьшающегося по мере увеличения емкости при переменном токе.

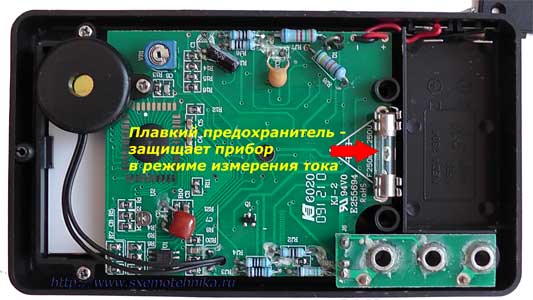

У цифровых мультиметров есть внутренняя электронная защита, предотвращающая неправильное использование прибора, а также встроенный плавкий предохранитель.

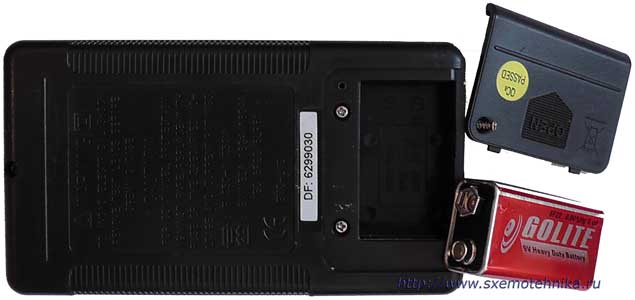

Автоматическое выключение питания способствует экономному расходованию заряда батареи.

Цешка как пользоваться

Для чего нужен мультиметр? Цифровой измеритель электрических параметров (или мультиметр) представляет собой электронное устройство, обеспечивающее цифровую индикацию регистрируемых величин с выводом показаний на ЖК-дисплей. Такие устройства по стоимости несколько дороже стрелочных моделей.

Однако они обеспечивают более точное измерение электрических параметров и намного удобнее в повседневной эксплуатации.

Цифровой мультиметр можно использовать для многих стандартных операций: проверки сопротивления, определения силы тока, определения напряжения постоянного или переменного тока, исправности транзистора.

Инструкция по применению для новичков выглядит следующим образом:

Общее правило такое: начинайте измерение с большей величины на указателе, чтобы не испортить чувствительный прибор. Например, если вы хотите измерить сопротивление элемента, приблизительно зная, что оно около 1 кОм, то выставляйте ручку настройки на 2 кОм.

К тому же цифровые мультиметра располагают большим набором дополнительных функций, часть которых отсутствует у аналоговых моделей. С их помощью легко проверить розетку в квартире, убедиться в подаче требуемого напряжения.

К числу дополнительного функционала относятся такие возможности цифровых мультиметров как проверка на годность полупроводниковых элементов, «прозвонка» электрических цепей с одновременным дублированием звуковым сигналом. Еще они могут определять номинальные значения конденсаторов (последняя функция встречается лишь у некоторых моделей).

В комплект покупного цифрового изделия входит сам измерительный прибор и два провода со специальными щупами или «концами», нижняя часть которых защищена неэлектропроводными пластмассовыми оголовками (держателями).

Перед тем как проверить напряжение в розетке с помощью мультиметра,необходимо правильно собрать измерительную цепь. Для этого следует воспользоваться имеющимися на корпусе и помеченными соответствующими буквенными обозначениями входными гнездами.

В отверстие с маркировкой «COM», означающей на русском языке «Общий», полагается вставлять конец провода черной расцветки. Коннекторный наконечник шнура красного цвета подсоединяется ко второму (сигнальному) гнезду.

Дополнительная информация. При наличии на корпусе прибора еще одного входного разъема, помеченного надписью «10 ампер», вы сможете замерить токи с амплитудой в пределах указанного значения.

В некоторых моделях этот предел увеличен до 20 ампер. При измерении токов в границах обозначенных величин соединительный разъем шнура с красной цветовой маркировкой вставляется именно в это гнездо.

Пошаговая инструкция

После подсоединения проводов можно приступать к самим измерениям, последовательность которых выглядит следующим образом.

Сначала посредством центрального кругового переключателя выставляется требуемый режим работы мультиметра. Режим, соответствующий измерению переменного напряжения, находится в секторе под обозначением «ACV» или «V~».

Затем в пределах этого сектора следует выбрать положение «750», соответствующее максимальной величине контролируемого параметра в розетке, то есть напряжению до 750 Вольт включительно. На пределе с маркировкой «200» осуществляются измерения напряжений, не превышающих значения 200 Вольт.

В случае образования хорошего контакта с клеммами розетки, на индикаторе сразу же будет результат проводимых измерений. Он высвечивается в виде ряда цифр с точностью до десятых долей.

Порядок (полярность) положения концов при проведении измерения переменного напряжения в сети значения не имеет.

Надо заметить, что в розетке редко когда будет напряжение ровно 220 В. Обычно оно несколько выше или ниже. По нормам отклонение не должно превышать 22 В, если речь идет о бытовой сети.

Как проверить мультиметр на работоспособность

1. Чтобы проверить работоспособность мультиметра, как правило, требуется выполнить следующие действия:
2. Установить щупы на режим проверки сопротивления (R). При этом черный провод должен быть вставлен в разъем «COM» или «-», а красный – в разъем «Ом» (Ω), или «омега».
3. Перевести большой дисковый указатель в положение «прозвонка».
4. Совместить металлические концы щупов друг с другом.

После этих действий должен раздаться пронзительный звуковой сигнал. Если звука нет, значит, мультиметр нерабочий и не годится даже для проверки исправности проводки.

Разновидности мультиметров и принцип их устройства

В настоящее время все мультиметры (тестеры) делятся на два вида: стрелочный мультиметр, он же аналоговый, и цифровой. Стрелочным мультиметром электрики пользуются давно, но работать с мультиметром этого типа сложно.

Непросто разобраться в нескольких шкалах. Необходимо удерживать сам прибор в определенном положении, чтобы стрелка по шкале не «гуляла». Поэтому все больше мастеров свое предпочтение отдают цифровым, а не аналоговым мультиметрам.

Необходимо отметить, что современный рынок предлагает широкий модельный ряд мультиметров, в котором есть практически любые предложения.

На бытовом уровне и для начинающих радиолюбителей и электриков подойдут более простые мультиметры для чайников. Все они имеют одну и ту же конструкцию, и внешний вид у них практически одинаковый.

В комплектацию таких тестеров входит сам аппарат и два щупа: красный и черный. Питание производится от батарейки Крона на 9 вольт (потребление энергии минимальное). Это и есть весь комплект.

Перед тем как перейти к основному вопросу статьи – как нужно пользоваться мультиметром любого типа: все тонкости – необходимо ознакомиться с его функциональными приспособлениями и научиться, ими управлять. В принципе, правила пользования достаточно просты.

Аналоговые

Это тестеры старого образца, которые выглядят как коробки с остекленной дугообразной шкалой и подпружиненной стрелкой. Часто на шкале есть зеркальная полоска-дуга, чтобы при взгляде на стрелку можно было совместить стрелку с ее отражением.

Таким образом, при замере вы смотрите точно перпендикулярно шкале, а не под углом, и вам будет труднее ошибиться. На измерительной панели нанесено много параллельных дуговых шкал для разных видов измерений:

Аналоговый мультиметр

Тем более что в большинстве аналоговых мультиметров встроен специальный резистор для подстройки положения стрелки точно на «0». Для регулировки используется головка резистора, похожая на шлиц винта, расположенная ниже измерительной шкалы примерно в месте крепления стрелки.

Цифровые

Эти мультиметры более современные и выглядят как черные продолговатые коробочки с большим жидкокристаллическим табло для цифровой индикации показаний.

Некоторые модели хорошо подходят для работы в полной темноте благодаря возможности подсветки индикаторного табло (а электрикам нередко приходится работать в темных помещениях). Вы просто нажимаете кнопку, и панель освещена.

Кроме того, можно найти модель с возможностью записи снимаемых показаний в память устройства и последующей передачей этих данных на компьютер для дальнейшего анализа. Для этого достаточно нажимать специальную кнопку.

Обычно цифровыми девайсами пользуются профессиональные электрики, электронщики и инженеры.

• В комплект для измерений входят два провода с клеммами и остроконечными щупами:
• один провод черного цвета – «минус», «масса», «com» (common – общий);
• второй провод красного – «плюс» или «измерительный».

Черный щуп обычно прикладывают к корпусу электроприбора (общей шине) или цепляют специальным зажимом – «крокодильчиком». Красный щуп чаще всего берут в правую руку и прикладывают в разные места схемы.

Щупы в комплекте цифрового мультиметра такие же, как и в аналоговом мультиметре. Часто гнезда имеют цветовую маркировку – красное и черное обрамление, чтобы случайно не перепутать, какой щуп куда вставлять.

Иногда мультиметр является встроенной частью другого прибора, например, цифровых электрических клещей. Из-за необходимости иметь большие размеры такие устройства обладают большим количеством свободного места в своем корпусе, куда и встраивается мультиметр.

Особенности

Для начала изучите инструкцию о порядке выполнения действий мультиметром. Предварительно потренируйтесь на батарейке, которая имеет слабый питательный элемент. Если у вас небольшой опыт использования прибора, то старайтесь строго соблюдать инструкцию, изучив все возможности мультиметра.

Мультиметр измеряет силу электрического тока в амперах. Ещё в школе нам объясняли, что электрические токи являются направленными движениями заряженных частиц по проводникам. Возникают они с электродвижущими силами, появляющимися вследствие разницы полюсных напряжений на активированном источнике питания.

Проще говоря, сила тока демонстрирует количественную составляющую тех самых частиц с зарядом, которые проходят через определённый схематический элемент в конкретную единицу времени.

На показатель величины силы тока оказывают влияние несколько параметров.

• Связанное прямой пропорциональностью напряжение. Увеличение силы напряжения провоцирует увеличение силы тока.
• Оказывающее противоположное воздействие сопротивление. Возрастая, оно снижает силу тока.

Общий массовый выход окрашивают в тёмный цвет, обозначают «-» или «com». Измерительный потенциальный выход окрашивается красным цветом. Каждый параметр измерения может иметь своё входное гнездо. Не бойтесь запутаться с гнёздами, так как каждое обозначается соответствующими единицами.

Ещё один элемент – это использующаяся для установления пределов измерения рукоятка мультиметра. Она может поворачиваться вокруг своей оси. Цифровые мультиметры имеют значительно большие предельные значения, чем аналоговые. Помимо этого, в цифровой вариант прибора включаются специальный перечень опций, таких как сигналы со звуком и прочее.

Таким образом, проходящая в электроцепи токовая сила, равная 180 А, не может измеряться с использованием мультиметра с пределом максимума 20 А. Итогом такого тестирования станет неисправность мультиметра от сгорания прибора. Ознакомится с максимальными предельными возможностями устройства можно, заглянув в паспортные данные мультиметра или поискав показатели на корпусной основе самого устройства.

Максимальную популярность завоевали мультиметры с цифровым дисплеем, на котором демонстрируются показания в точных выражениях. Научиться использовать такой прибор достаточно легко. Стоимость большинства моделей крайне доступная, что позволяет подобным мультиметрам стойко удерживаться в домашнем инструментальном наборе.

Основные функции цифрового мультиметра М-831 и назначения органов управления прибором

Рассмотрим внимательно внешнюю панель мультиметра. Здесь мы видим в верхней части семисегментный жидкокристаллический индикатор, на котором и будут отображаться измеряемые нами величины.

Далее, можно сказать по центру прибора, расположен переключатель величин и пределов измерения.

Рассмотрим подробнее все обозначения, которые нанесены по кругу, тем самым разберем режимы работы мультиметра.

1- выключение мультиметра.

2 – режим измерения значений переменного напряжения, имеет два диапазона измерений 200 и 600 вольт.

В других моделях мультиметров может применяться обозначение ACV – AC Voltage – (анг. Alternating Current Voltage) – переменное напряжение

3 -режим измерения значений постоянного тока в следующих диапазонах: 200 мкА, 2000 мкА, 20 мА, 200 мА.

В других моделях мультиметров может применяться обозначение DCA – (анг. Direct Current Amperage) – постоянный ток.

4 -режим измерения больших значений постоянного тока до 10 ампер.

5 – звуковая прозвонка проводов, звуковой сигнал включается при сопротивлении прозванимаего участка менее 50 Ом.

6 – проверка исправности диодов, показывает падение напряжения на p-n переходе диода.

7 – режим измерения значений сопротивления, имеет пять диапазонов: 200 Ом, 2000 Ом, 20 кОм, 200 кОм, 2000 кОм.

8 -режим измерения значений постоянного напряжения, имеет пять диапазонов 200 мВ, 2000 мВ, 20 В, 200 В и 600 В.

В других моделях мультиметров может применяться обозначение DCV – DC Voltage – (анг. Direct Current Voltage) – постоянное напряжение.

В нижнем правом углу лицевой панели мультиметра имеется три гнезда, для подключения входящих в комплект шнуров со щупами.

Тут все просто:

– нижнее гнездо для общего (минусового) провода во всех режимах и на всех диапазонах;

– среднее гнездо для плюсового провода во всех режимах и на всех диапазонах кроме режима измерения тока до 10 А;

– верхнее гнездо для плюсового провода в режиме измерения тока до 10 А.

Будьте внимательны, при измерении тока больше 200 мА плюсовой провод подключать только в верхнее гнездо!

Мультиметр питается от 9-вольтовой батарейки типа «Крона» или согласно типоразмеру – 6F22.

Внутри, под задней крышкой мультиметра имеется предохранитель, обычно на 250 мА, который защищает прибор в режиме измерения тока на пределах до 200 мА.

Как пользоваться мультиметром?

При проведении измерения нужного параметра прибор подключается непосредственно в электрическую цепь. Для определения тока аппарат соединяется последовательно с элементами схемы. При измерении напряжения на нужном элементе щупы подключаются параллельно ему.

Как измерить сопротивление?

Последовательность действий:

• подсоединение проводов щупов в нужные гнезда прибора;
• установка диапазона на переключателе;
• подключение щупов параллельно измеряемому элементу;
• считывание показания.

Выбор нужного диапазона на переключателе производится по таким правилам:

1. Если уровень сопротивления элемента известен, а надо определить его годность или соответствие характеристики номиналу, то предел выбирается близким к значению сопротивления, с небольшим превышением.
2. Если уровень данного параметра неизвестен и может колебаться в очень широком диапазоне, то вначале устанавливается максимальный режим. Постепенно снижая границы, устанавливается оптимальный предел измерений.

Если при измерении сопротивления отображается значение «1», то это означает, что его величина превышает максимальное значение выбранного диапазона. Необходимо переключиться на следующий режим.

Как замерить силу постоянного тока?

Порядок проведения измерения силы тока аналогичен предыдущему варианту, но щупы подсоединяются последовательно, т.е. в разрыве электрической цепи. Провода щупа подключаются в нужные клеммы прибора с учетом величины измеряемого тока, а также полярности. Минус на схеме должен совпадать с клеммой «СОМ». Выбор пределов измерения проводится также, как описано выше.

При измерении значительной силы тока, т.е. в диапазоне до 10 А, продолжительность процедуры не должна превышать 12-15 сек.

Особенности определения переменного тока

При желании определить силу переменного тока следует помнить, что не все мультиметры имеют такую функцию. Например, модель М-831 измеряет только постоянный ток. Для того, чтобы иметь такую возможность, надо проверить наличие соответствующего обозначения на переключателе.

Если такая функция в приборе предусмотрена, то измерения проводятся аналогично предыдущему случаю. При этом не имеет значение, какой провод будет присоединен к клемме «СОМ».

Определение значений электрического напряжения

Чаще всего возникает потребность определения величины напряжения элемента питания – батарейки или аккумулятора.

В этом случае обеспечивается такая последовательность действий:

1. Узнается номинал элемента по надписи на корпусе или паспорту. Для примера, рассмотрим батарею на 9 В.
2. Устанавливается наиболее близкий диапазон измерения на переключателе. В рассматриваемом примере – 20 В.
3. Щуп с черным проводом присоединяется к клемме «СОМ» на приборе и минусу на батарее, а щуп с красным проводом – с клеммой «VωmA» и плюсом батареи.
4. Включается прибор и снимается показание с экрана.

Рекомендуем: Зачем нужны передвижные компрессорные станции

Когда измерение проводится на схеме, где неизвестно напряжение, то вначале устанавливается максимальный предел. Обычно он составляет 600 В, а затем постепенно уменьшается до оптимального диапазона. Щупы подсоединяются параллельно измеряемому элементу.

Величина переменного напряжения измеряется аналогично. Наиболее часто мультиметр используется при определении наличия и значения напряжения в розетке. В этом случае устанавливается верхний предел, а щупы вводятся в гнезда розетки.

Как прозванивать провода?

Один из распространенных способов выяснения причин выхода из строя бытовой техники – прозвонка проводов, т.е. определение целостности токопроводящей жилы. Задача решается путем измерения сопротивления на нижних пределах переключателя. В принципе сама величина сопротивления особого значения не имеет.

Тестирование проводится в таком порядке. Щупы присоединяются к разным концам измеряемого провода. Если он в норме, то сопротивление его оценивается в миллиоммах, т.е. близко к О. При наличии обрыва, цепь нарушается и значение сопротивления измеряется в мегаоммах, а на нижних пределах измерения будет показывать «1».

При проведении измерения в резисторах с большим значением сопротивления надо учитывать, что при целом проводе его сопротивление не будет ниже номинала, а при обрыве его величина значительно выше. Прозвонка мультиметром катушек проводится на диапазонах, соответствующих номинальному значению сопротивления элемента.
