Неисправности двигателя реверса и регулятора оборотов
Если шуруповерт не подает признаков жизни, то неисправность может скрываться в самом двигателе. Чаще всего в двигателе стираются щетки, через которые подается напряжение на якорь. Если графитовые щетки стираются больше 40% от их длины, то их нужно заменить. О том, что подходит время замены графитовых щеток, говорит искрение внутри корпуса инструмента. Щетки не подлежат ремонту, поэтому надо покупать аналогичного вида и размера детали.
Если выясняется, что щетки в порядке, а инструмент все равно не работает, то причина скрывается в самом электродвигателе. Для его проверки нужно померить сопротивление обмотки якоря. Если показания мультиметра стремятся к нулю или имеют низкое значение, то уместен обрыв обмотки. Для восстановления работоспособности устройства понадобится купить новый электродвигатель.
Это интересно! Если произошел обрыв обмотки якоря, то эту деталь можно заменить или перемотать. Однако найти якорь под китайские электроинструменты трудно, и намного проще купить новый электромотор.
При отсутствии реверса нужно провести проверку данного механизма. Для этого следует выполнить такие действия:
- Взять мультиметр, и подключить один щуп к входному контакту кнопки, а второй к контакту электродвигателя
- Переключается рукоятка реверса
- Прибор фиксирует показания, и если на дисплее отображается какая-либо величина, то деталь исправна. Если прибор будет «молчать», то нужно произвести замену детали
Если не работает опция реверса, то можно даже не проверять исправность устройства мультиметром. Разберите прибор, и проверьте качество соединения контактов. Если провода не оторвались, значит нужно менять сам переключатель.
При неисправности регулятора оборотов следует выполнить замену регулятора скорости вращения (полевой транзистор). Эта деталь подключается к кнопке «пуск», поэтому заменить ее не составляет большого труда.
С ремонтом электрической части ничего сложного нет, нужно только соблюдать четкую последовательность действий для выявления причины неисправности и ее устранения.
https://youtube.com/watch?v=pGdiblmu3sU%3F
Быстрозажимной патрон «Макита»
Такой патрон применяется для зажима биты с цилиндрическим хвостовиком. Этот патрон отличает легкость установки. Он устанавливается буквально одним движением руки. Применяется для сверл диаметром от одного до десяти миллиметров. Это подвижный элемент конструкции в инструменте, поэтому он часто ломается. Чтобы его разобрать, вам необходимо прочитать советы, описанные в начале статьи, по разборке патрона при помощи шестигранного ключа и крестовой отвертки. Цена этого изделия составляет около 20 у. е.
Материал данной статьи получился объемным. Здесь мы описали все возможные проблемы, возникающие при эксплуатации шуруповертов фирмы «Макита», рассказали, как их устранить своими силами, отдельно поговорили о разных конструктивных элементах, составляющих основу любого шуруповерта. В материалах статьи приведены схемы редуктора и общего устройства шуруповерта. Надеемся, что информация будет вам полезной.
Как отремонтировать шуруповерт своими руками? + (Видео)
Например, если инструмент перестал включаться, то изначально нужно проверить исправность аккумулятора. Если при базировании устройства на зарядку поломка не исчезла, значит, придется вооружиться мультиметром, и начать сканирование устройства в поиске первопричины. Первым делом взгляните на величину напряжения, указанную на корпусе устройства и сравните её с показаниями замеров на АКБ. Данные должны примерно совпадать. Если напряжение занижено, то, скорее всего, проблема скрывается в зарядном устройстве или аккумуляторном блоке.
Например, зарядник можно проверить при помощи мультиметра, включив его в сеть, и производя замеры на клемах устройства при холостом ходе
Важно, чтобы критерий напряжения был несколько больше, чем номинальный. В ситуации, когда напряжение отсутствует, то, однозначно, виновник поломки – зарядный блок
Этой довольно частой проблемой «болеют» шуруповерты фирмы Интерскол. В общем, для исправления дефекта потребуются характерные знания в электронике или потребуется приобрести новый блок.
При обнаружении аккумуляторной проблемы, например, у шуруповерта Макита, можно своими руками открыть данный блок, где размещаются питающие элементы. В результате вскрытия следует провести исследования соединительных проводов и убедиться в качественном исполнении пайки. Если видимых дефектов не обнаруживается, то при помощи сканера следует произвести замеры напряжения в каждом элементе. Значения должны показывать 0,9 – 1В мощности напряжения. Если в ряду обнаружится блок с малым показателем напряжения, то его необходимо заменить.
Разборка шуруповерта «Макита»
Для разборки шуруповерта для вас будет нужно крестовая отвертка и мало личного времени. Чтоб разобрать шуруповерт стопроцентно, нужно:
- открутить винты крепления корпуса;
- снять составной механизм кнопки запуска;
- снять электродвигатель вкупе с редуктором;
- отсоединить редуктор от мотора, раскрутив скрепляющие их болты.
Для разборки аккума шуруповерта требуется раскрутить болты, соединяющие корпус, или поделить соединения корпуса на клеевой базе используя паяльничка. Снутри аккума находится несколько никель-кадмиевых батарей, имеющих определенную емкость и несущих заряд. Для которого предназначена конструкция ремонта аккума требуется их смена на новые.
Распространённые неисправности и причины их появления
Угольные щётки изнашиваются в результате трения. В итоге они уже не контактируют с коллектором. Если вы пользуетесь инструментом лишь изредка, вероятность критического износа сводится к минимуму.
При частичной потере контакта возникают следующие дефекты:
- неравномерное вращение мотора;
- повышение искрения;
- резкие рывки и тряска инструмента;
- заклинивание щёток.
Возможно, произошёл разрыв цепи, что привело к отказу двигателя. Также невооружённым глазом видны следующие неисправности:
- сломалась прижимная пружина;
- повредился коллекторно-щёточный узел;
- оборвался провод щётки.
Если при работе шуруповёрта случается искрение — проблема требует срочного решения. Частые причины возникновения искр в двигателе:
- Засорение двигателя. В данном случае необходима его очистка.
- Разный уровень сопротивления у контактов, неправильно подобранные щётки. Даже в случае правильного подбора расходного материала потребуется время, чтобы угольные щётки притёрлись.
Инструкция по очистке двигателя:
- Отвинтите крепёж, соединяющий половинки корпуса.
- Аккуратно вытащите содержимое корпуса шуруповёрта.
- По возможности отсоедините электронную плату с пусковой клавишей от двигателя, не повредив при этом провода.
- Далее требуется извлечь переключатель скоростей.
- Разъедините двигатель, редуктор и патрон с муфтой.
- Откройте металлическую крышку на заднем корпусе двигателя, затем снимите щёткодержатель (в его роли может выступать латунный стакан с щётками).
Разобранный шуруповерт
Как разобрать шуруповёрт: патрон, аккумулятор
Инновационные технологии в строительстве развиваются с каждым днем, уже давно не секрет, что шуруповерт – незаменимый помощник как для опытного специалиста, так и для начинающего мастера. Благодаря ему можно легко закручивать всевозможные шурупы и саморезы при сборке мебельных конструкций, а также при ремонте техники и жилых помещений.
То что любая техника со временем выходит из строя уже давно не новость для нас, поэтому появляется возможность разобрать шуруповерт и попытаться своими руками починить его. Но только без фанатизма, будьте внимательными при разборке, особенно таких моделей как: интерскол да 12эр 01, интерскол да 18эр.
Как устроен шуруповерт? + ()
Какие неполадки можно исправить в домашней обстановке? Как распознать ту или иную поломку? Чтоб дать конкретные ответы на заданные вопросы, давайте сначала разберемся с внутренним механизмом инструмента. Главным выступающим элементом является кнопка включения. Используется для запуска устройства и для изменения скорости, направления оборотов рабочей части – патрона.
Настраивание оборотов осуществляется благодаря электронному прибору на основе транзистора. Скорость оборотов прямо пропорциональна силе нажатия кнопки.
Запуск реверса происходит посредством замены на клеммах полярности электротока. Традиционно шуруповерт оснащен однофазными движками коллекторного типа, которые функционируют от непрерывного тока.
Движок включает в себя корпус, магниты, якорь и щетки.
Вращение с мотора переходит к редуктору. Далее он преобразует высокие обороты двигателя в пониженные циклы на валу, в нем закрепляется патрон с активными битами.
Редуктор можно использовать классический, как на обычной дрели, и в том числе планетарный. В последнее время классический редуктор почти не употребляется, поэтому не будем останавливаться и пойдем дальше.
Планетарный механизм включает в себя:
- Кольцевая шестеренка
- Солнечная шестеренка, установленная непосредственно на валу мотора
- Сателлиты
- два-три водила
Затем следует стабилизатор усилия, обладающий шестнадцатью позициям. Эти позиции дают конкретное напряжение на саморез, для того чтобы не испортить материал, с помощью которого они крепятся. Последняя составная часть – патрон.
Как разобрать шуруповёрт в общем виде + ()
Сделаем анализ разборки, примером послужит шуруповерт фирмы Макита:
- Убираем блок-корпус, где находится аккумуляторная батарея.
- Извлекаем винты, которые объединяют две половинки корпуса, крестообразной отверткой.
- Вынимаем все, что содержится внутри корпуса инструмента.
- Отсоединяем кнопку реверса.
- Демонтируем переключатель скоростей.
- Отсоединяем движок и редуктор.
Разборка завершена.
Как разбирается патрон + ()

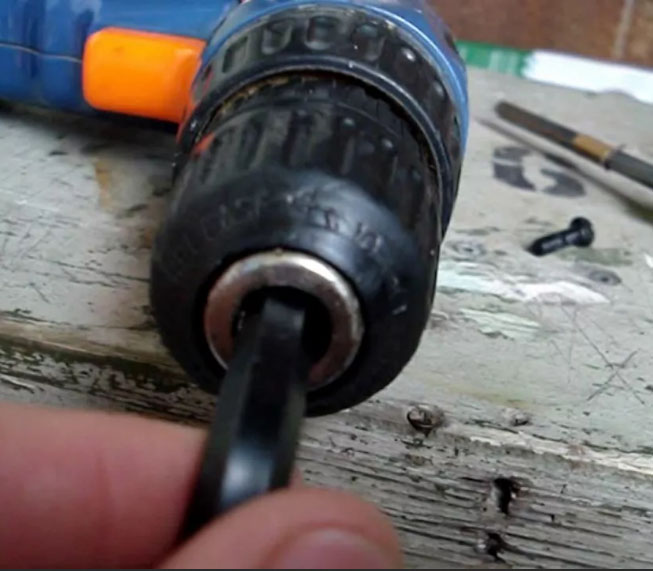

Если фиксирование патрона конусное, тогда убирается он просто – путем аккуратных ударов молотком по блок-корпусу. Если крепеж резьбовой, понадобятся следующие шаги:
- По часовому направлению выкручиваем винтик с левой резьбой.
- Сдавливаем шестигранник в тисках, кладем на него ключ и производим удары молотком. Подобным образом патрон должен сдвинуться с исходного положения. Можно выбрать еще один вариант:
- Положить шуруповерт на ровную поверхность, на стол, например.
- Включить его.
- Понаблюдать, сдвинулся ли патрон со стола. при ударах шестигранника.
Также случается, что все перечисленные выше методы не работают, и тогда остается одно – разобрать шуруповерт, после чего:
- Изъять редуктор и шпиндель;
- Расположить узел в зажимы тисков;
- Возьмите трубный ключ, а затем отсоедините патрон.
А если в редукторе обнаружился мусор, тогда нужно так и поступать.
https://www.youtube.com/watch?v=Y_BuGSHAEeM
Ремонтируем шуруповерт поэтапно
Достаем двигатель и осторожно отсоединяем мотор и редуктор.
Разбираем сам редуктор. Чтобы собрать его точно также как он и был нужно сфотографировать его или же схематично зарисовать месторасположения редуктора.
Если у муфты стерты зубчики, то заменяем ее на новую
Ее необходимо жестко зафиксировать.
Осуществляем ремонт с помощью слесарных тисков, дрели и сверла нужного размера. Также вам понадобятся кусачки и несколько винтов.
Процесс ремонта отнимет у вас не очень много времени и внимания. Если вы все-таки решили починить стертые зубчики старой муфты, а не покупать новую, то вам понадобится дрель и сверло. Для этого вам будет достаточно просверлить несколько отверстий в тех местах, где были зубчики и ввернуть в эти отверстия необходимое количество винтов.
Если части винтов выступают, то укорачиваем их с помощью кусачек и включаем шуруповерт, чтобы проверить работоспособность инструмента.
Ниже в видео вы сможете визуально посмотреть сам процесс ремонта.
Типы аккумуляторов
Для шурика можно выбрать аккумулятор трех типов:
- литий-ионный (Li-Ion).
- никель-кадмий (NiCd);
- никель-металлгидрид (NiMH);
Модели первого типа имеют большие размеры. Они отличаются невысокой стоимостью и бесперебойной работой при отрицательных и положительных температурах. Такие устройства заряжаются большое количество раз, но из-за эффекта памяти их нужно держать в полностью разряженном виде. Зарядку также необходимо производить после полной разрядки аккумулятора.
Эффект памяти означает уменьшение емкости аккумулятора, что сокращает время, в течение которого устройство может использоваться между зарядками. Индикатор оставшегося заряда фиксируется аккумулятором и после зарядки будет потреблять энергию до этого уровня
Поэтому при использовании инструмента важно полностью разрядить аккумулятор
NiMH аккумуляторы легкие и экологически чистые в использовании. Они способны работать долгое время без дополнительных дозаправок. В моделях этого типа тоже есть эффект памяти, но на время работы аккумулятора он не сильно влияет. Существенным недостатком этой линейки аккумуляторов является непереносимость отрицательных температур. Когда показания термометра опускаются до минус двух градусов, батарея постепенно разряжается. Храните прибор с этим типом источника питания в теплом помещении, полностью разряжая аккумулятор.
Литий-ионные батареи появились в 1991 году и стали самым популярным и доступным источником питания. В них полностью отсутствует эффект памяти, аккумуляторы имеют большую емкость и могут долго держать заряд. Вес аккумулятора почти в два раза меньше, чем у аналогов. Зарядка может производиться от аккумулятора любой мощности. Профессиональные модели отверток часто комплектуются этим типом аккумулятора.
Если батарея и зарядный блок исправны — но шуруповерт не работает
Если выяснилось, что зарядный блок и аккумулятор инструмента работают, то искать причину неисправности электрической части следует немного глубже. Для этого надо разобрать шуруповерт. Дальнейшие действия по выявлению поломок и их устранению следующие:
- Измерить наличие напряжения, поступающего от аккумулятора к клеммам кнопки «Пуск». Если напряжение есть, значит, питание на кнопку поступает. Если напряжение отсутствует, значит, поврежден провод или нарушен контакт. Следуем по цепочке далее, чтобы отыскать неисправность
- Проверьте пусковую кнопку. Для начала требуется снять батарею с инструмента — это нужно, чтобы проверить исправность кнопки. После извлечения батареи, следует закоротить контакты (соединить провода, которые идут от батареи к входным клеммам кнопки). К выходным контактам кнопки нужно подключить щупы мультиметра, и выставить прибор в режим измерения сопротивления. Чтобы измерить величину сопротивления, нужно нажать на кнопку инструмента. Если кнопка исправна, то показания прибора будут стремиться к нулевому значению. При ее неисправности показания прибора будут стремиться к бесконечности (обрыв)
Кнопку можно заменить или отремонтировать. Если деталь разборная, то можно разобрать ее, и почистить контакты. Очень часто причиной неисправности кнопок является подгорание контактов. Если их почистить при помощи наждачной бумаги, то устройство будет работать в прежнем режиме. Если кнопка неразборная или ее контакты сильно выгорели, то понадобится купить новую деталь. Ее цена не высокая, поэтому каждый может позволить купить ее, чтобы избежать ремонта.
Это интересно! Кнопка состоит не только из контактов, но и мелких пружинок, которые при малейшем неверном движении могут вылететь. Чтобы этого не произошло, нужно разбирать кнопку аккуратно и не спеша.

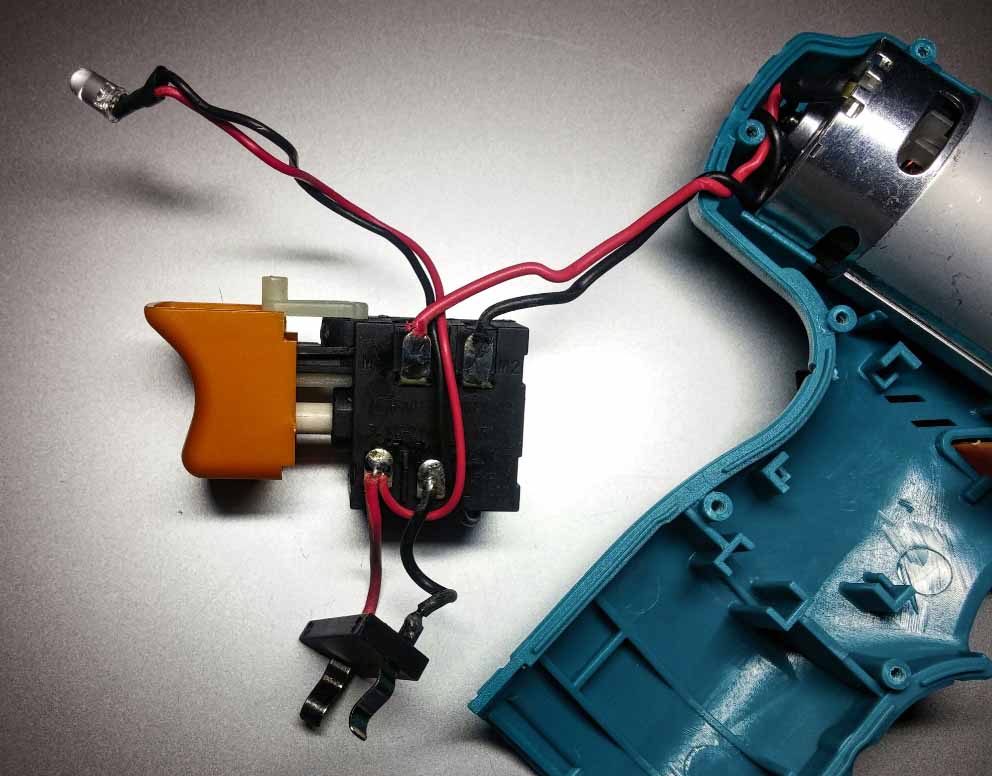

Ремонт кнопки шуруповерта «Макита»
Читайте так же
Кнопка включения-выключения инструмента является сложным электрическим механизмом. Она состоит из нескольких составляющих ее частей:
- кнопки запуска;
- кнопки реверса;
- кнопки переключения скорости оборотов;
- кнопки плавного запуска мотора.
Выполняя ремонт кнопки поначалу нужно ее разобрать, раскрутив винты крепления корпуса и отсоединив аккумулятор. Вследствии этого вам необходимо проверить соединения и контакты на предмет наличия загрязнений, прочистить их. Если проход если зачистка контактов не посодействовала убрать делему, кнопку следует сменять в сборе.
Как устроен шуруповерт
Проиллюстрировать устройство шуруповерта можно с помощью следующего изображения.
Чтобы посмотреть , нажмите на картинку
Как видно из рисунка, инструмент состоит из следующих конструктивных элементов:
- электрический двигатель;
- редукторный механизм;
- реверс и кнопка его переключения;
- регулятор усилия представлен в виде трещотки;
- патрон для закрепления бит и сверл;
- пусковая кнопка;
- регулятор оборотов, иначе говоря, скорости вращения рабочего вала.
Стоит также понимать, принципиальная схема устройства шуруповертов таких популярных торговых брендов, как Макита (Makita),Бош (Bosch),Хитачи (Hitachi),Aeg не имеет существенных различий.
Возможно, вам будет интересно узнать, как выбрать шуруповерт.
Читайте здесь о выборе гайковерта.
Из этой статьи вы узнаете, что такое болгарка.
Быстрозажимной патрон «Макита»
Такой патрон применяется для зажима биты с цилиндрическим хвостовиком. Этот патрон отличает легкость установки. Он устанавливается буквально одним движением руки. Применяется для сверл диаметром от одного до десяти миллиметров. Это подвижный элемент конструкции в инструменте, поэтому он часто ломается. Чтобы его разобрать, вам необходимо прочитать советы, описанные в начале статьи, по разборке патрона при помощи шестигранного ключа и крестовой отвертки. Цена этого изделия составляет около 20 у. е.
Материал данной статьи получился объемным. Здесь мы описали все возможные проблемы, возникающие при эксплуатации шуруповертов , рассказали, как их устранить своими силами, отдельно поговорили о разных конструктивных элементах, составляющих основу любого шуруповерта. В материалах статьи приведены схемы редуктора и общего устройства шуруповерта. Надеемся, что информация будет вам полезной.
Частые неисправности
Выяснив причину поломки, надо точно знать, как в домашних условиях отремонтировать шуруповерт своими руками. Для этого стоит прислушаться к советам мастеров.
Электродвигатель
Проблемы с мотором возникают по причине стирания щеток. Их не ремонтируют, ставят новые. При обнаружении обрыва в обмотке, придется покупать новый двигатель.
Повреждения электрической части
Если неисправны электрические элементы, то шуруповерт не включается, его нельзя переключить в режим реверса или отрегулировать обороты.
О неисправности элементов в моторе говорит падение напряжения на клеммах инструмента при исправном аккумуляторе. Если напряжение в норме, проверяют кнопку. Тестер переключают на прозвон, щупы устанавливают параллельно кнопке. Если при ее нажатии нет писка, чистят контакты.
Если при переключении реверса, нет сопротивления, повреждена проводка. Не работает регулировка оборотов двигателя – поломалась кнопка или управляющий транзистор.
Разборка и ремонт редуктора
Узел разбирают на отдельные детали, далее:
- проверяют их целостность;
- продувают;
- смазывают;
- собирают обратно.
Для того чтобы снять редуктор разбирают корпус. Вынимают кнопки запуска и переключателя, отсоединяют болты крепления. Вынимают шестерни в редукторе и шайбу переключателя скоростей. Осматривают его и зубья, которые находятся на корпусе. Если они стерты, переключатель скоростей будет работать неправильно. Чтобы их восстановить, маленькие болты вставляют в район пластмассовых.
Не все производители выпускают отдельные детали редуктора, поэтому при повреждении часто приходится ставить новый. Все его детали подвергаются силе трения, это приводит к постепенному износу и стачиванию, в результате они плохо сцепляются. Этого может не случиться, если детали периодически хорошо смазывать, но смазки не должно быть в избытке.
На редуктор плохо влияет оседающая пыль, которая потом при работе нагревается. Особую опасность она представляет для пластиковых шестеренок. В результате нагревания, шестеренки от пыли деформируются и ломаются.
При окислении контактов кнопка перестает работать
Проблемы с кнопкой
При окислении контактов кнопка перестает работать. Для того чтобы почистить, красный нажимной механизм снимают вращательным движением. Крышку демонтируют, выталкивая защелки с помощью ножа. Находящиеся сбоку 2 металлических элемента отсоединяют, используя паяльник. Снимают крышку, вынимают механизм. Окисленные или потертые места протирают ватой, которую смачивают в спирте. Прилипшую грязь убирают ножом.
Замена щеток
Щетки электродвигателя – это контакты, через них ток подается в обмотки ротора. Шуруповерт перестает работать по причине их чрезмерного износа. Тогда корпус разбирают, вытаскивают изношенный комплект. Он восстановлению не подлежит. Ставят новый и собирают корпус.
Зарядный блок
Из-за постоянного перекоса провода приходит в негодность зарядный блок, случается обрыв. Провода паяют и изолируют.
Быстрозажимной патрон
Быстрозажимной патрон более универсален и прост в работе, его недостаток – небольшой срок службы. Если он перестает держать сверло или биту, починить невозможно. Надо снять и заменить на новый. Это одна из самых частых неисправностей шуруповерта.
Если патрон заклинен, не получается вытащить сверло, значит заклинены зажимные кулачки. Это может произойти из-за того, что поломались внутренние детали патрона или отсутствует смазка. Неисправность редуктора приводит к прокручиванию патрона
Если в нем закусило биту, берут 2 разводных ключа, одним удерживают основание патрона, другим осторожно вращают его верхнюю часть
Частая причина поломки шуруповерта — это неполадки с быстрозажимным патроном
Как можно отремонтировать аккумулятор у шуруповерта? Проще всего его оживить, поменять одну из банок. С помощью тестера находят дефектную батарею со слабым напряжением. Ее отпаивают и заменяют новой. Работу надо выполнять, используя мощный паяльник, чтобы не перегрелась банка.
Чаще всего неисправные детали не ремонтируются. Для того, чтобы не тратить зря силы на такое дело, как ремонт шуруповерта, лучше купить аналогичные или новые оригинальные запчасти. Это относится к поврежденным элементам патрона, искривленному валу редуктора, двигателю при обрыве обмотки якоря, неразборной кнопки питания и т.д. Специалисты не рекомендуют самому браться за ремонт зарядного устройства, не имея соответствующих знаний и опыта.
