Если закипела шпилька: учимся работать экстрактором
Если болт вкручен во внутреннюю резьбу в одной из деталей, то прогрев, прокаливание и прочие воздействия на соединение сильно ограничены. Очень часто в таких случаях болт срывается и внутри детали остаётся обломок.
При подобных операциях нужно быть очень осторожным и тщательно контролировать направление сверления. Особенно в тех случаях, когда твёрдый стальной болт окружен более мягким материалом, например как в блоке цилиндров двигателя.
При наличии специального инструмента обломок вполне можно выкрутить. Использовать экстрактор есть смысл при размерах сломанного болта от М6 и выше, более мелкие шпильки требуют почти ювелирного подхода.

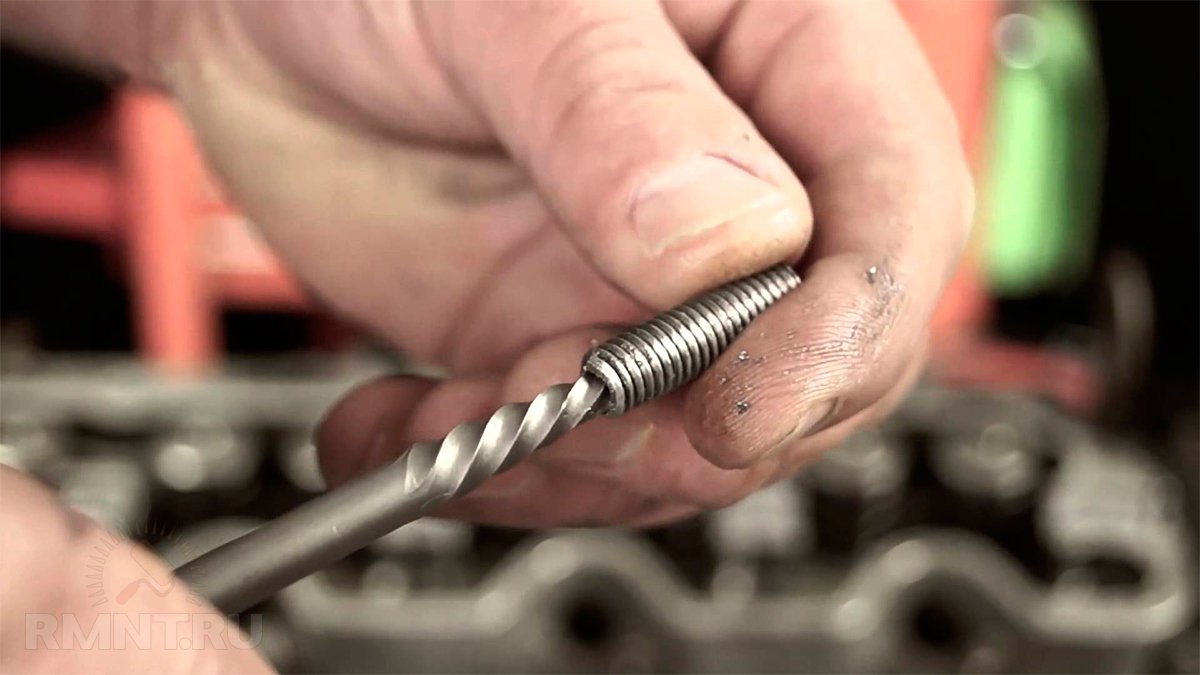

Чтобы выкрутить обломок экстрактором, сперва нужно проделать по его центральной оси продольное отверстие такого диаметра, под который конкретно используемый экстрактор рассчитан. Перед этим видимый край обломка стачивается перпендикулярно и кернится точно по центру.

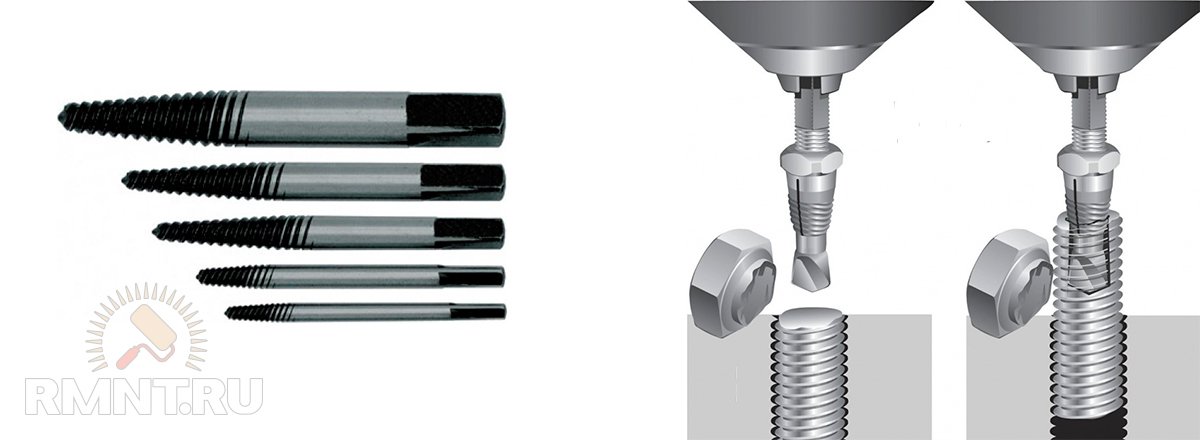

Экстрактор имеет левую резьбу с небольшой конусностью. При вкручивании его в тело болта или шпильки наступает момент, когда силы трения во внутренней резьбе становятся выше, чем в наружной, и тогда закипевший обломок срывается и может быть относительно легко удалён.
При пользовании экстрактором необходимо, чтобы в обломке оставалось достаточно «тела», иначе конусный винт может раздавить остатки шпильки и заклинить её ещё сильнее
Также очень важно точно придерживаться установленных диаметров подготовительных отверстий и использовать экстракторы только соответствующего размера
Выкручиваем обломанный болт
Для того, что бы извлечь обломанный болт экстрактором Вам необходимо будет воспользоваться дрелью. Так же Вам необходимо взять сверла, плашки для метчиков, крепкий керн. В сломанном «виновнике» необходимо сделать отверстие, диаметр которого не должен превышать диаметра резьбы обломанного болта.
Экстрактор имеет обратную резьбу.

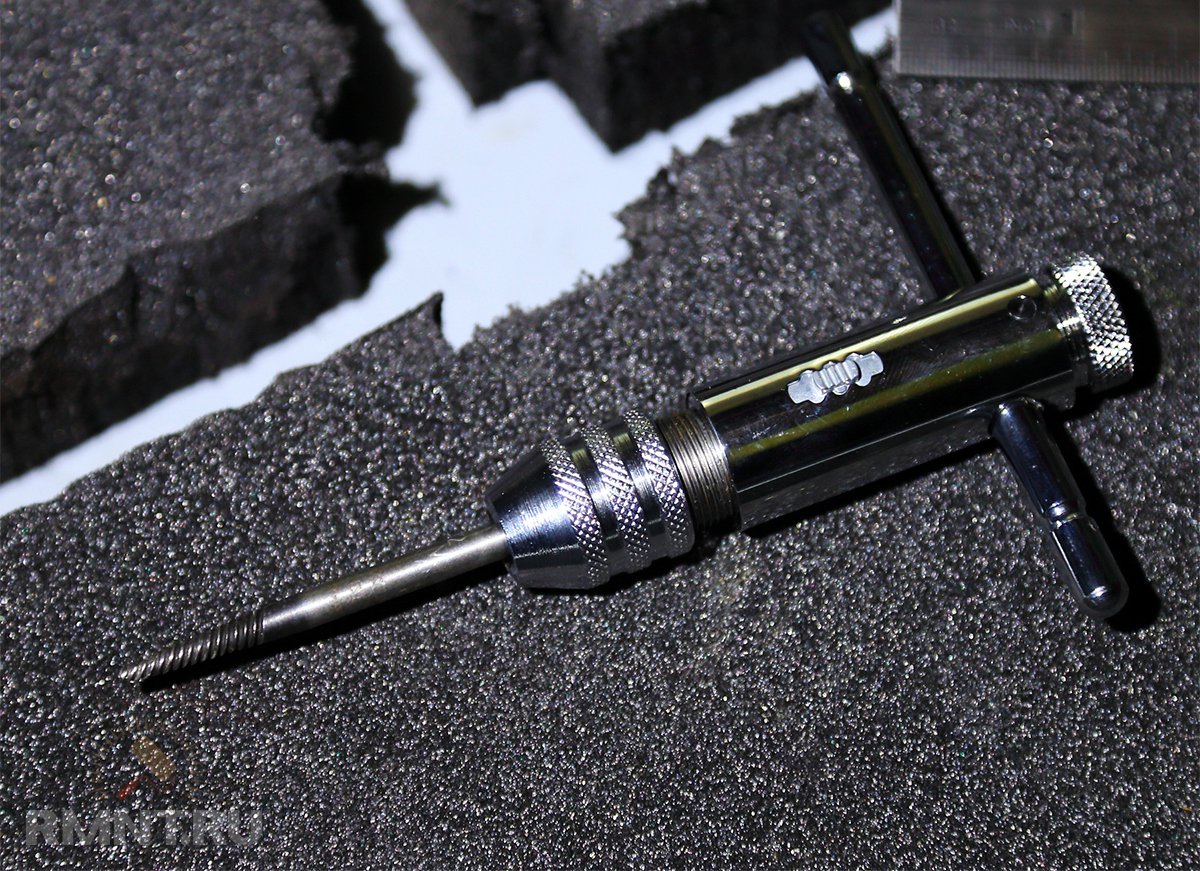

В отверстие вкручивается экстрактор. При закручивании экстрактора, а точнее его обратной резьбы в обломанный болт, вы вместе с последним извлекаете его.
Если болт обломался и есть возможность до него достать, то Вам нужно восстановить геометрию того, что от него осталось. Воспользуйтесь напильником либо крупнозернистой наждачной бумагой. Потом нужно аккуратно накернить поверхность. Иначе сверло будет всегда гулять по остатку болта и сделать отверстие строго по центру не получится. Так же необходимо соблюсти соосность. Отверстие должно быть просверлено, как можно ближе к центру болта.
Необходимо начинать сверлить сверлом небольшого диаметра и чётко расположить отверстие по центру. Центрированное отверстие очень просто можно расширить. Диаметр экстрактора необходимо брать на 1мм больше, чем диаметр отверстия
Важно не просверлить насквозь отверстие, чтобы экстрактору было за что зацепиться
Экстрактор нужно вкрутить в углубление поверхности болта. Затем экстрактор необходимо установить в углубление и нанести удар молотком, стараясь забить в отверстие, как гвоздь. После этого он должен остаться в углублении.
Необходимо зажать плашкой его головку и вращать в направлении откручивания самого болта. Вращать плашку нужно не торопясь и как можно аккуратнее. Врезаясь в болт, экстрактор максимально затягивает его и передаёт свой крутящий момент на обломанного «виновника». В свою очередь крутящий момент и вывернет обломанный болт.
Способ 3 – наваривание гайки или головки
Со сваркой конечно дружат не все, но можно попросить знакомого. Суть метода заключается в наваривании на проблемный болт гайки и дальнейшее его выкручивание.
Но, в большинстве случаев эту гайку тоже срывает, поэтому многие спецы рекомендуют наварить вместо нее головку, желательно уже сломанную, чтобы было не так жалко.
Плюсы данного способа:
- Головка находится выше и в нее можно вставить ключ с большим рычагом;
- Ее удобней обваривать, площадь обварки будет больше, а значит головка будет держаться крепче.
Идеальный вариант, это использование полуавтомата, для обычного инвертера берется электрод 2 мм.
После обварки подождите пока остынет металл. Затем вставляете в головку ключ с большим рычагом и начинайте выкручивать болт.
Как открутить сорванный болт?
Основные методы:
- Зачищают поверхность металлической щеткой и обрабатывают соляркой или керосином. Пытаются открутить гайку накидным ключом. Хотя нет стопроцентной гарантии, что она открутится.
- При помощи зубила и молотка наносят удары в сторону откручивания. Этот способ не подойдет для маленькой гайки.
- Газовый ключ с мощным зажимом хорошее средство в данной ситуации. Им легко захватывать даже круглые предметы, но тяжелее в труднодоступных местах. Чем длиннее рукоятка, тем легче проводить операции по откручиванию.
- Когда крепежный материал с большим размером и выкрутить его трудно, то можно при помощи сварочного оборудования нанести металлическое покрытие и подготовить напильником нужную форму под ключ.
- Выпиливают дрелью отверстие внутри тела крепежного элемента, продевают через него прут г-образной формы, который послужит рукояткой, и извлекают.
Когда хватает места для применения разводного ключа или пассатижей — это хорошо, а что делать в других ситуациях?
Как открутить болт с головкой под шестигранник или звездочку
Для выемки элемента применяют газовый ключ с обжатием детали, делают пропил на шляпке болгаркой и выкручивают отверткой, экстрактором соответствующего размера, специальными инструментами (гайковерт, шпильковерт), приобретать которые выгодно только в том случае, если с такими проблемами приходится сталкиваться довольно часто.
Подбирают звездочку TORX по размеру (она не должна быть большой и шлицами проходить в отверстие под шестигранник). Ее вводят плотно в шляпку и рывком откручивают болт, во избежание срыва шлиц звездочки. При забивании звездочек с отверстиями в центре они отламываются, поэтому использовать их не рекомендуется.
В любом строительном и автомагазине продаются наборы экстракторов. Внешне это приспособление имеет вид металлического прута с конусной резьбой с левой стороны и граненым основанием с правой. С их помощью откручивают гайки с сорванными гранями. Для этого высверливают отверстие строго в центре болта, забивают туда экстрактор нужного размера и выкручивают плоскогубцами. Делается это просто и быстро, потому что у экстрактора нарезка противоположная.
Дрель с реверсом – незаменимая вещь. Делают тонким сверлом отверстие у болта. Берут сверло левого вращения с меньшим диаметром и в режиме инверсивного вращения высверливают поврежденный болт.

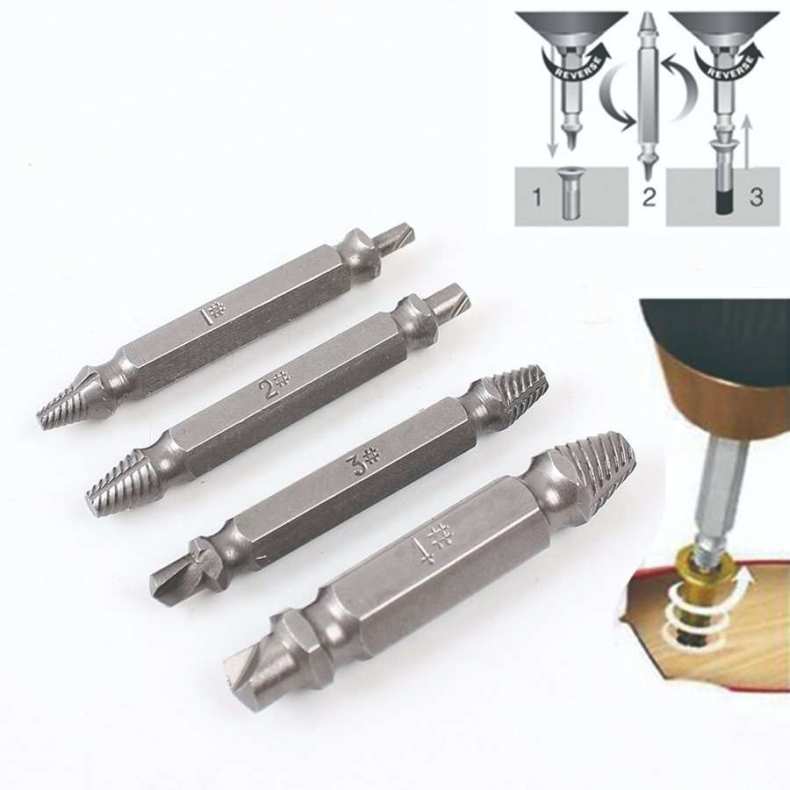

Экстрактор
Данное приспособление специально разработано для откручивания прокручивающегося болта, удалить остатки сломанных крепежей или каких-либо частей, оставшихся внутри отверстий.
Принцип его работы заключён в просверливании отверстия по центру и последующее заклинивание отверстия экстрактором. То, как глубоко он размещается зависит то, насколько изношена шляпка и стержень, и то как воздействует коррозия на резьбу.
Разделяют несколько видов данного инструмента:
- Клинок;
- Стержень;
- В виде спирали;
- В виде винта.
Все методы и инструкции использования вы можете найти в инструкции к экстракторам.
Методы откручивания
Можно выделить три основных способа для откручивания прикипевшей гайки:
- растворение ржавчины и грязи;
- нагрев гайки;
- механическое повреждение гайки.
Разберёмся по очереди с каждым из них.
Как растворить ржавчину
Суть методики — химическое воздействие на заржавевшую резьбу и, как результат, уменьшение силы трения при откручивании. Для этих целей может сгодиться уксус, спирт, йод, керосин или бензин. Но лучше всего воспользоваться составом под названием WD-40, который разработан специально для таких целей.
Подробно опишу методику:
- Гайку тщательным образом смачивают вышеописанным веществом и дают ей постоять минут 15-20. Затем пробуют открутить её. Если не получилось, обматывают ветошью, пропитанной используемым составом, или салфеткой. Снова выжидают некоторое время.
- Скорее всего, всё получится, а успех можно закрепить, постучав по гайке молотком. Только не бейте по резьбе болта, иначе сильно усложните себе задачу. Ключ рекомендую удлинить обрезком трубы подходящего диаметра — рычаг будет намного сильнее. Стронуть гайку с места будет легче, если накинуть надёжно ключ и сделать резкий рывок. Только не дёргайте по часовой стрелке!
- При небольшом диаметре резьбы очень удобно откручивать гайку враскачку, то есть работая ключом вперёд-назад.
Процесс нагревания
Под действием высоких температур, металл имеет свойство расширяться. В результате такой деформации ржавчина попросту «ослабляет хватку», и процесс откручивания значительно упрощается. В качестве нагревательного элемента подойдёт строительный фен, газовая горелка, паяльная лампа — что угодно, дающее высокую температуру нагрева. Не бойтесь — расплавить металл, из которого сделан крепёж, у вас вряд ли получится.
Как именно действовать:
- Хорошенько разогрейте соединение, после чего попытайтесь при помощи накидного ключа стронуть процесс с мёртвой точки.
- Иногда случается, что грани у гайки слизаны, тогда ключ здесь бесполезен. В таких случаях к ней приваривают торцовую головку, разогревают всю конструкцию, а затем при помощи воротка её откручивают.
Механическое воздействие
К этому методу прибегают, если не помогли два предыдущих либо когда нет задачи сохранить соединение целым. Для работы можно воспользоваться молотком и зубилом, болгаркой либо ножовкой по металлу.
Суть методики такова:
- Можно с помощью ножовки либо болгарки распилить гайку вдоль оси болта, и тогда снять её не составит никакого труда.
- Есть ещё один радикальный метод — при помощи молотка и зубила. Вбив его поглубже, можно сбить резьбу и увеличить внутренний диаметр гайки. Но это уж совсем, как говорится, от безысходности.
Но лучший способ борьбы с закисанием соединений — его предотвращение посредством своевременного нанесения смазки. В этом случае срок службы крепежа вырастет как минимум в два раза.
Как открутить сорванный болт под шестигранник
Чтобы открутить выступающий болт под шестигранный ключ или «звездочку», можно воспользоваться следующими методами:
- Ножовкой по металлу или при помощи болгарки делается аккуратный и четко вертикальный пропил поперек шляпки винта. После этих действий его можно открутить обычной плоской отверткой.
- С помощью звездочки торкс: нужно забить ее в углубление для шестигранного ключа в шляпке метиза. Размер звездочки должен быть такой, чтобы ее шлицы не проходили в отверстие. Затем метиз резким рывком откручивается. Не рекомендуется использовать торкс с отверстием по центру, звездочку можно отломить.
- Перед тем, как открутить шестигранник с сорванными гранями, дрелью со сверлами и экстракторами по его центру просверливается отверстие. После этого в него забивается экстрактор, затем вытягивается плоскогубцами вместе с шестигранным винтом.
- При помощи дрели с реверсным вращением просверливается тонкое отверстие, затем в него вставляется свело с левым вращением и крепеж выкручивается. При этом вращение дрели должно быть медленным, а надавливание сильным.
Заржавевшая гайка
Еще одна проблема, которая знакома автолюбителям (и не только) — заржавевшая гайка и/или резьба. В этом случае не стоит прилагать героические усилия, чтобы открутить крепеж. У вас просто «слижутся» грани и к закипевшей резьбе добавится еще одна проблема. Если после пары попыток, не получается открутить, поочередно пробуем следующие методы:
- Гаечным ключом простукиваем болт. Есть вероятность, что ржавчина треснет и гайку удастся открутить.
- Залить соединение керосином и выждать. Он разъест ржавчину, после чего заржавевшую гайку будет открутить проще. Но при этой операции нельзя курить, включать сварку, находиться возле открытого огня.
Не самое элегантное, но действенное решение
Съемники для сорванных гаек
Еще с ржавчиной можно бороться при помощи смазки. Попробуйте залить место соединения текучей универсальной смазкой (есть в баллончиках WD40). Выждав пару часов, пробуем работать ключом. Не сработало — пробуем поочередно другие способы.
Выкручивание сломанного болта, если обломок не выступает над поверхностью изделия
Способов выкручивания достаточно много, некоторые из них уже рассмотрели:
- при помощи сверла с левым ходом:
- при помощи экстрактора;
- при помощи сверла и метчика.
Они подходят для всех видов крепежных элементов. Есть еще несколько способов удаления болтов, винтов и шпилек, обломанных на уровне или ниже поверхности изделия:

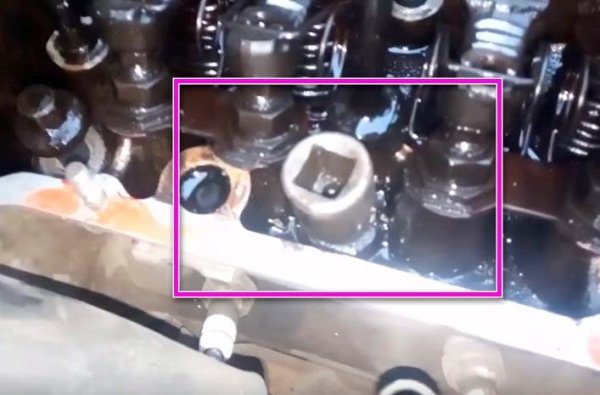

- болт обломился в дюралюминиевом изделии, например, в головке цилиндров. В этом случае остаток метиза можно удалить при помощи азотной кислоты.
Заливаем ее в отверстие, где находится обломок, и ждем, пока разъест сталь крепежного элемента. Затем необходимо нейтрализовать остатки кислоты щелочью, и промыть отверстие.
-
- есть более безопасный способ. Сверлим отверстие в теле сломанного болта, забиваем в него трехгранный напильник или метчик, заточенный под трехгранную пирамидку, и выкручиваем при помощи воротка.
Крепежные элементы от срока своей эксплуатации часто покрываются ржавчиной, что затрудняет производить с ними дальнейшие действия.
В этих случаях рекомендуется смочить крепеж специальной жидкостью для облегчения откручивания болтов, гаек и т.д.
Обозначается она WD-40, стоит относительно недорого и реализуется во всех автомобильных магазинах запчастей.
Если закипела шпилька: учимся работать экстрактором
Если болт вкручен во внутреннюю резьбу в одной из деталей, то прогрев, прокаливание и прочие воздействия на соединение сильно ограничены. Очень часто в таких случаях болт срывается и внутри детали остаётся обломок.
При подобных операциях нужно быть очень осторожным и тщательно контролировать направление сверления. Особенно в тех случаях, когда твёрдый стальной болт окружен более мягким материалом, например как в блоке цилиндров двигателя.
При наличии специального инструмента обломок вполне можно выкрутить. Использовать экстрактор есть смысл при размерах сломанного болта от М6 и выше, более мелкие шпильки требуют почти ювелирного подхода.
Чтобы выкрутить обломок экстрактором, сперва нужно проделать по его центральной оси продольное отверстие такого диаметра, под который конкретно используемый экстрактор рассчитан. Перед этим видимый край обломка стачивается перпендикулярно и кернится точно по центру.
Экстрактор имеет левую резьбу с небольшой конусностью. При вкручивании его в тело болта или шпильки наступает момент, когда силы трения во внутренней резьбе становятся выше, чем в наружной, и тогда закипевший обломок срывается и может быть относительно легко удалён.
При пользовании экстрактором необходимо, чтобы в обломке оставалось достаточно «тела», иначе конусный винт может раздавить остатки шпильки и заклинить её ещё сильнее
Также очень важно точно придерживаться установленных диаметров подготовительных отверстий и использовать экстракторы только соответствующего размера
Болт с сорванными гранями
Сейчас мы разберемся, как же как выкрутить болт с сорванными гранями. Как правило, причины этой беды кроются в том, что:
- Детали, которые держал болтик, оказались смещены неестественным образом. Это приводит к его зажиманию и порче.
- Сам болтик при закручивании был сильно затянут.
- Инструмент, которым его затягивали, был не того размера и использовались подручные средства (отвертки или стамески часто подкладывают в ключи большего размера при отсутствии подходящих маленького).
Перед тем, как выкрутить сорванный болтик или гайку, нужно провести некоторую подготовку. Это позволит вам потратить меньше времени и усилий, а порой и сберечь дорогостоящее оборудование.
Последовательность действий
- Покрыть соединение жидкостью, которая поможет откручиванию. Такой жидкостью может случить знаменитая WD-40, тормозная жидкость или керосин. Не торопитесь, дайте жидкости сделать своё дело. Как показывает практика, минут на тридцать, а то и час можно смело оставлять деталь в покое.
- Возьмите любой подручный инструмент и легонько, не сильно, постучите по метизу со всех доступных сторон. Ваша цель, в данном случае, не запустить болтом как шариком для гольфа, а всего лишь слегка расшатать его на месте его крепления. Во время выполнения данного мероприятия есть опасность повредить резьбу, так что соизмеряйте силу и замах.
- Если есть возможность и пространство, попробуйте нагреть болтик. Для этого подойдет газовая горелка. Убедитесь в отсутствии возле рабочего места легковоспламеняющихся жидкостей и предметов. Убедитесь также перед началом прогрева, что в случае непредвиденной ситуации вам есть куда отступать. Не прогревайте деталь открытым огнем в закрытых помещениях. Лучше открыть ворота или переместить болтик на воздух. Опаленные таким способом ржавчина и жир превратятся в пепел, и перестанут препятствовать откручиванию болтика.
Однако часто случается, что заклинивает именно тот винтик, к которому никак не подобраться с горелкой или инструментом для простукивания. В этом сложном случае следует болгаркой или любым подручным инструментом типа зубила сделать на сохранившейся шляпке глубокий пропил. Он и станет той зацепкой, которая позволит вытащить весь болт.
Теперь можно, зацепившись за этот выступ, попробовать открутить неподдающийся шуруп. Упритесь в выемку отверткой, и совершая легкие удары по ее рукоятке молотков в сторону откручивания (не по часовой стрелке), потихоньку проворачивайте болт.
Дальнейшая очередность действий
Итак, ступичную гайку удалось успешно открутить. Что делать дальше?
- Прежде всего, производится внешний осмотр, целостность резьбовых элементов. Мелкой наждачной бумагой, подручными материалами, керосином или растворителем вся поверхность резьбы на шпильке и тщательно очищается до чистого металла. Заранее закажите заводские гайки ступицы.
- Затяжку выполняем под контролем нагрузки. Используем динамометрический ключ.
- Чтобы эта деталь, контакт не прикипели вновь – используем специальную смазку глубокого проникновения WD-40 или густую графитовую смазку.
- Не забудьте законтрить или установить шплинт.
Меры безопасности
Чтобы безопасно открутить ступичную гайку необходимо выполнить следующие требования:
- Использовать исправными инструментами и принадлежностями;
- Прочно зафиксировать кузов в исходном положении (ручной тормоз, каблук);
- Использовать специальные противоскользящие перчатки;
- При чрезмерном усилии, нельзя располагать части тела под кузовом авто, если колесо поднято домкратом;
- Сначала пытаемся откручивать более щадящими способами, пытаясь сохранить оригинальную контргайку;
- Очередность действий определена в операционной карте. Ее необходимо соблюдать.
Демонтаж в сложных случаях
При различных ошибках установки анкер заклинивает, и вынуть либо протолкнуть болт не получается.
Гильза полностью вбита в стену

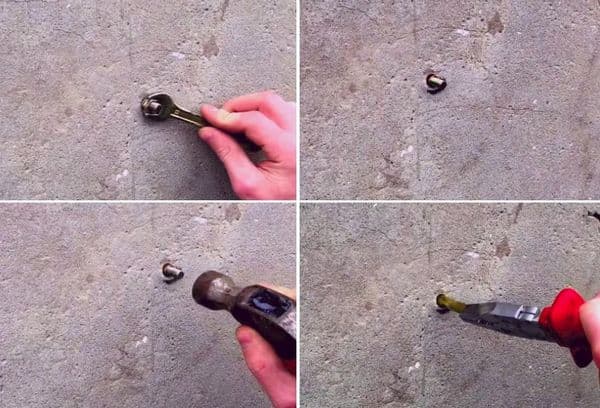

Это самый распространённый случай. Если нужно вынуть анкер из бетонной стены, обычно речь идёт о комнатном помещении. Лучший рецепт — разбить штукатурку вокруг так, чтобы пассатижи зацепились за кант гильзы.
Если нужно вынуть анкер, не повреждая смежную поверхность (прежде всего, кафель или пластиковый откос окна):
- Снять гайку, выбить болт либо ослабить его (у рамной конструкции).
- Между болтом и гильзой вкрутить тонкий саморез так, чтобы его заклинило.
- Подложить нечто для упора (например, молоток).
- Обхватить обе шпильки и вытянуть конструкцию.
Если первый вариант не помог:
- Снять гайку и выбить шпильку либо выкрутить болт.
- Тонкий гвоздь или саморез использовать как клин, чтобы разорвать и загнуть край гильзы.

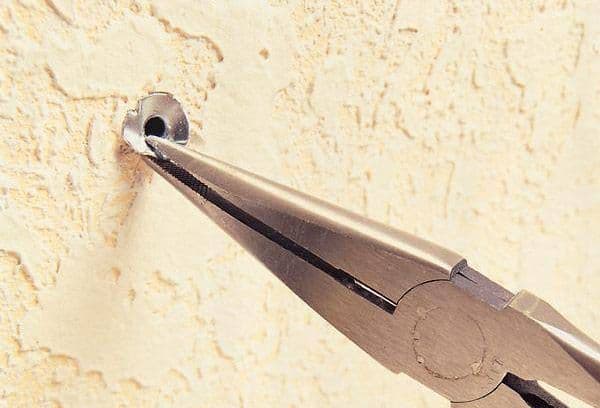

- Захватить патрон за отогнутый край (удобно сначала тянуть узко- или круглогубцами, когда край высвободится достаточно — взять пассатижи) и вытянуть.
- Для рамного анкера — вставить в бетонный ход и закрутить в распорку болт и извлечь всё вместе.
Анкер проржавел
Не сильно заржавевший анкерный болт можно восстановить преобразователем ржавчины для автомобилей, машинной смазкой или смывкой WD-40.
- Снять верхний слой грязи и по возможности, ржавчины.
- Обработать головку, гайку, по возможности, забрызгать вглубь преобразователь.
- Выдержать время, указанное в инструкции к средству.
- При необходимости повторить процедуру.
- Попытаться аккуратно открутить болт.
Совет На форумах предлагают обработать окислившиеся детали керосином или ВД-40 и оставить на полдня, чтобы средство вполне подействовало.
Сорвана шлица у болта
Сорванные шлицы — довольно редкий случай на анкерном крепеже. Однако если это случилось, разбирать стену не обязательно. Попробуйте рассверлить головку или стержень, если головки нет, чтобы вынуть болт из резьбы. Неплохо с этой задачей справляется «экстрактор» для шурупов и винтов. Это недорогое приспособление, насадки, которые подходят и для шуруповёрта, и для дрели. Купить его можно на «АлиЭкспресс» за небольшие деньги.
Как действовать экстрактором:
- Насадить и закрепить биту сверлом (изогнутым крестиком) вниз.
- Рассверлить отверстие в шпильке или головке болта.
- Перевернуть экстрактор клиновидным концом в низ и вкрутить в шпильку.
- Включить реверс и высвободить сломанный болт с помощью экстрактора.
При правильной установке и эксплуатации анкерные болты удаляются с усилием, но достаточно просто. В редких случаях, когда зацепить гильзу невозможно (например плохая сталь, край рвётся) или крепёж «прикипел» намертво, остаётся единственный выход — срезать головку либо разрезать сам анкер болгарской пилой. Если анкер держал шведский уголок или др. тяжесть на стене, возможно, лучший вариант — вбить шпильку и закрыть всё деревянной шпулькой либо цементом и просто положить финишную штукатурку поверх.
Раскрутить болт с сорванными гранями под шестигранник
Как правило, крепежные элементы могут быть исполнены в различных вариантах, поэтому способы их извлечения несколько отличаются.
Болты с выступающей головкой под шестигранник (звездочку)
Такие болты выкручиваются:
- Плоскими отвертками. Для этого заранее необходимо на шляпке сделать пропил-засечку. Стенки пропила должны быть вертикальными, чтобы инструмент не соскакивал.
- Звездочкой TORX с подходящим размером. Ее нужно выбрать по принципу, чтобы шлицы не проходили в отверстие шестигранника, но также чтобы она не была чрезмерно большая. Такой звездочкой прорубливается шляпка болта шлицом, когда она плотно заходит в шляпку. После этого рывками откручивается болт, во избежание срыва шлица на звездочке. Для таких работ не стоит применять модели звездочек TORX с центровыми отверстиями, поскольку в процессе забивания они могут отломаться.
- Дрелью, сверлом и специальными экстракторами. Чтобы извлечь нужно по центру высверлить отверстие и забить в него соответствующий экстрактор. После чего при помощи пассатижей нужно его выкрутить вместе с крепежом. Выполнить это не сложно, так как у экстрактора нарезка резьбы выполнена противоположно резьба болта.
- Дрелью с реверсом и сверл с левым вращением, диаметр которых менее диаметра поврежденного болта. В первую очередь при помощи обычного тонкого сверла выполняется незначительное отверстие, после чего устанавливается сверло, включается дрель в режиме инверсионного вращения.
Болты с отверстием под шестигранник
Такие болты выкручиваются:
- при помощи надфиля, путем увеличения разъема под следующий размер шестигранника (данный способ дает возможность повторного использования болта);
- звездочками TORX соответствующего размера;
- плоскими отвертками, в том случае если заранее подготовлена насечка на шляпке крепежного элемента;
- посредством экстракторов, которые вкручиваются в шестигранное отверстие.
Подведём итоги
Прикипевшая гайка – это, конечно, неприятно, но не фатально. При правильном подходе чаще всего можно обойтись без крайних мер. Однако в такой работе, как и в любом ремонте, начинать следует с самого простого – побрызгать WD-40, промочить соляркой, смазать парафином. И только когда наиболее простые методы испробованы, можно переходить к применению «тяжёлой артиллерии». Что касается различных составов, разъедающих ржавчину и накипь, то сейчас их производят в огромном количестве – от названий рябит в глазах. Но компоненты у всех практически идентичны. А потому стоит задуматься, стоит ли переплачивать.
ФОТО: drive2.ruСоставов, способных удалить ржавчину, достаточно много
