Как правильно пользоваться индикаторной отверткой
Если Вы не профессиональный электрик и совершенно не знаете, как пользоваться индикаторной отвёрткой, то успокойтесь, так как в этом нет ничего сложного, особенно если к Вам попал в руки электронный индикатор. В большинстве случаев, всё, что от Вас требуется это дотронуться жалом инструмента до нужного участка цепи, ну или вставить отвертку в розетку. Дальнейшее индикатор берет на себя.
Определяем утечку
Определение утечки тока на определённом участке цепи или пробоя одна из распространённых причин, когда может понадобится отвёртка индикатор. С подобной проблемой успешно справляется и классическая версия, и электронная. Для этого подносим жало к усику заземления розетки. Лампочка прибора загорелась – значит соответственно имеется утечка. А дальше срабатывает метод исключения. Выключаете все приборы в данной сети. Потом по одному подключаете приборы и проверяете. Если светодиод не загорается – значит прибор исправен. Ну, а если уж загорелась – то Вы нашли проблемный фактор.
Как найти повреждение провода
Чтобы обнаружить повреждение провода имеется два способа. Конечно тестер не сможет точно указать место обрыва, но он позволит локализовать его. Если все электрические провода у Вас скрыты, то пользуясь планом разводки в вашем доме проведите тестер по всей длине проводки от распределителя к розетке. В том месте где есть повреждение индикатор перестанет гореть. Конечно в случае открытой проводки, то все гораздо проще. Есть и второй вариант, он не позволяет узнать где именно произошел обрыв, то даёт знать, что он действительно имеет место. Отключите электроэнергию. Один конец провода возьмите в руку, к другому дотроньтесь жалом отвёртки. Вы образуете единую цепь. Если повреждение внутри неё имеется, то светодиод индикатора не загорится.
Как определить фазу и ноль индикаторной отверткой
Самый распространённый случай для чего нужна индикаторная отвёртка в доме – это определение фазы, особенно если провода не промаркированы цветом. Тут все очень просто. Дотрагиваетесь жалом отвёртки до любой из жил. Если лампочка индикатора загорелась, то эта фаза, а если нет, то Вы нашли ноль. Главное не забывайте. Если Вы используете обычный пробник, то необходимо во время тестирования прикасаться к контактной пластине.
Проверить удлинитель
При проверке переноски всё обстоит несколько сложнее. Для начала нужно отключить его от питания. Далее закорачиваем цепь. Делаем перемычку из провода и ставим её между гнездами любой из розеток. Дальше проще. Берем один из концов вилки, а ко второму прикасаемся жалом. Если горит индикатор, то все нормально, а уж если не г – стало быть переноска не работает.
Ищем скрытую проводку
Электронной индикаторной отвёрткой можно найти и скрытую проводку. Однако следует учитывать, что она не дает высокой точности в определении. Погрешность составляет примерно 15-20 сантиметров. Но даже это показывает безопасную зону для работы. Кроме того, отвертка не позволит обнаружить экранированный и обесточенный провод.
Как проверить индикаторную отвертку
Индикаторная отвёртка служит для работы с электричеством
Думается, что не следует говорить, о важности постоянного слежения за ее состоянием. Корпус отвертки не должен иметь каких-либо повреждений
Проверьте работу прикоснувшись к источнику, где точно есть напряжение. Если на корпусе имеются повреждения, то не жалейте денег и замените тестер. Если устройство с батарейками, то своевременно меняйте их. Главное не путайте их полярность при замене.
Как работает универсальная индикаторная отвертка?
Важным условием работы тестера является замыкание второго контакта, находящегося на рукоятке. Для этого необходимо коснуться торцевой части прибора (пятачка) пальцем (тело мастера служит элементом цепи). Благодаря встроенному резистору, сила тока, проходящая через инструмент, безопасна для пользователя.
Функциональная отвертка, которую также называют индикатором напряжения, состоит из нескольких несложных деталей. Устройство стандартной индикаторной отвертки выглядит следующим образом:
- выполненный из пластика остов (корпус рукоятки);
- металлическое «жало»;
- встроенный в корпус токопроводящий контакт и лимитирующий резистор;
- пружина;
- неоновый либо светодиодный индикатор;
- контактная пластина.
Виды и принцип работы индикаторной отвертки
Для успешного использования любого устройства необходимо понимать, на чем основан его принцип работы. Это же актуально и для индикаторной отвертки. Знание о том, как она устроена и работает, хотя бы в общих чертах, позволит эффективно ее применять, и избавит от ошибок. Кроме того это позволит обходиться без более сложного и дорогостоящего мультиметра.
Рассмотрим несколько основных видов индикаторных отверток, это в дальнейшем позволит нам подобрать более подходящий вариант.

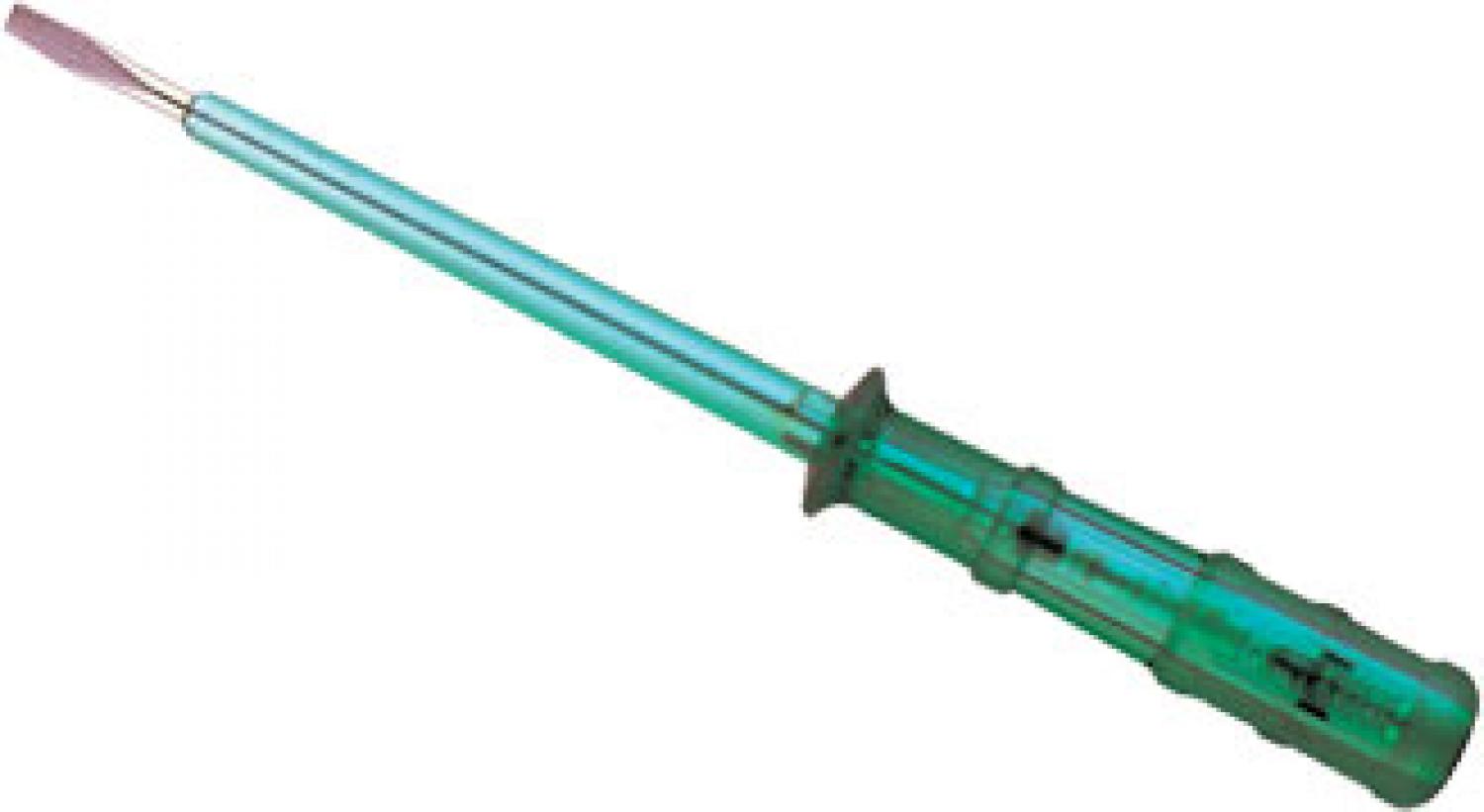

Обычный пробник напряжения с неоновой лампой. Принцип работы индикаторной отвертки следующий. Электрический ток с поверхности проводника попадает на жало отвертки, далее через резистор с номиналом не менее 0,5 мОм (ограничивает ток) попадает на контакт неоновой лампы. Второй контакт цепи включения лампочки через контакт на рукоятке отвертки замыкается на человеке. У такого типа отвертки емкость и сопротивление тела человека включены в цепь лампочки. То есть прикоснулись жалом к проводу и пальцем к контакту, если есть напряжение – видим свечение неоновой лампочки. Нет контакта с человеком – лампа не светится. Минусом такого типа отверток является высокий порог индикации напряжения, от 60В. Они хороши лишь для определения наличия напряжения и фазы. Определить обрыв цепи при помощи данного инструмента невозможно.

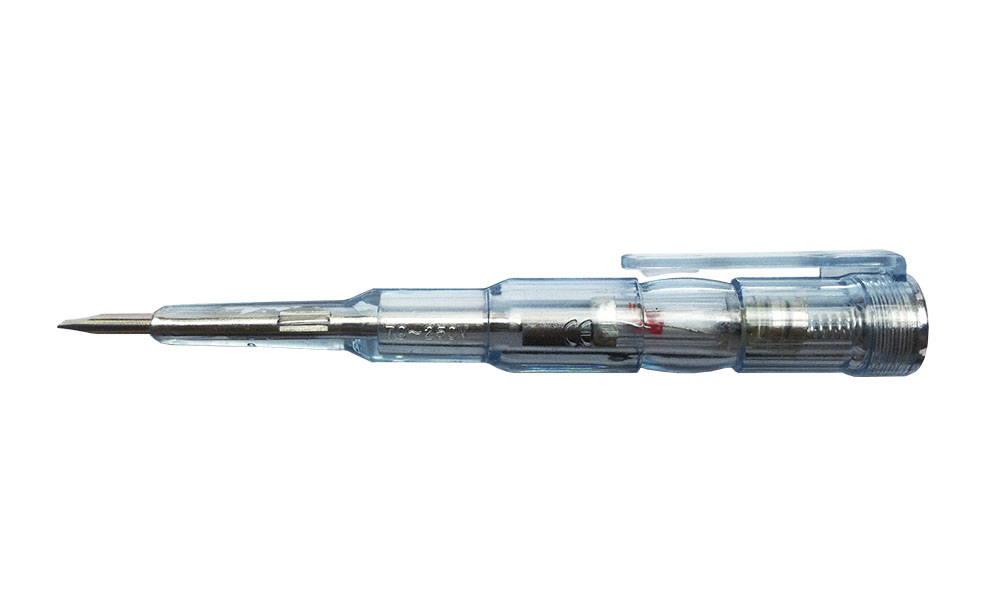

Отвертки со светодиодным индикатором. Принцип работы аналогичен отвертке с неоновой лампой. Основным отличием является более низкий порог индикации напряжения, светодиод будет светиться от напряжения меньшего, чем 60В.
Отвертки со светодиодным индикатором и автономным источником питания (батарейками). Это уже многофункциональная индикаторная отвертка. Кроме источника питания в такую отвертку также включен транзистор, обычно биполярный. Она обладает пятью функциями:
- определитель фазы;
- определять обрыв цепи;
- позволяет найти место повреждения в проводнике;
- определять полярность источников постоянного тока;
- при помощи способности определения наличия напряжения бесконтактным способом можно находить место расположения проводки (данный эффект основан на наведении величины магнитного поля).
Некоторые варианты таких отверток способны также определять микроволновое излучение, например у микроволновых печей.
Электронная индикаторная отвертка. Может быть в двух вариантах: с ЖК-дисплеем или без. Оснащены звуковой сигнализацией наличия напряжения. По сути это уже упрощенный и очень удобный мультиметр. ЖК-дисплей позволяет не только определять наличие напряжения, но и его величину (от 12В до 220В). Принцип работы в общих чертах аналогичен предыдущим аналогам индикаторных отверток. Саму схему такого устройства приводить не будем, вряд ли при поломке такой отвертки Вы будете искать на радиорынке неисправные элементы, и менять их. Время, затраченное на ее ремонт, попросту не окупится стоимостью нового инструмента.
Особенности функционирования инструмента
Для чего и зачем нужны индикаторные отвертки, знают не многие. Мало кому также известно о том, что такие инструменты бывают различных видов и конструкций. Зная устройство рассматриваемого изделия, нужно определиться с принципом его функционирования. Это особенно важный момент для юных и неопытных мастеров, которые собрались самостоятельно починить проводку в доме.
Перед тем, как приступить к определению повреждения цепи, нужно проверить инструмент. Это важный момент, так как речь идет об опасном напряжении 220В. Определить неисправность пробника можно путем визуального осмотра. Если внутри рукоятки видны такие элементы, как резистор, лампочка и пружинка, то изделие находится в рабочем состоянии. Не помешает убедиться в исправности прибора путем установки его в рабочую розетку. Свечение индикатора свидетельствует об исправности прибора.
При прикосновении жалом к токопроводящему проводнику или контакту, происходит протекание тока через резистор, номинал которого равен 0,5 МОм. Этот параметр резистора позволяет ограничить ток до безопасного значения. Пониженный номинал тока передантся на лампочку, которая загорается, но только при прикосновении человека пальцем к контактной пластине. При прикосновении пальцем к пластине происходит замыкание цепи, поэтому при наличии тока в проводнике, к которому прикасается жало, будет светиться индикатор. Схема определения фазы в розетке изображена на фото.
Как пользоваться индикаторной отверткой
Это интересно! Индикаторные отвертки простого типа имеет высокий порог срабатывания по напряжению, который составляет 60 В. При снижении напряжения в цепи ниже этого значения, этот прибор функционировать не будет.
Широкое применение индикаторов напряжения в электроснабжении позволило ускорить процесс определения неисправностей. Знать устройство пробника вовсе не обязательно, чтобы определить неисправность электрической цепи. Однако эти знания никогда не будут лишними, если деятельность связана с электричеством.
Обыкновенный пробник имеет мало функций, в отличие от своих собратьев на батарейках. Это уже более совершенные изделия, которые способны выполнять несколько функций. Отвертки индикаторы с батарейками называются электронными пробниками. Они могут иметь дисплей, на котором отображается величина напряжения, а также звуковую и световую сигнализацию.
Как определить фазу и ноль мультиметром
Помимо использования индикаторной отвертки, для того чтобы найти фазный и нулевой провод возможно также использование мультиметра.
Сегодня очень много моделей мультиметров есть в продаже, но способ, который мы сейчас рассмотрим можно использовать абсолютно на всех моделях (не зависимо от функционала и стоимости). У меня, к примеру, цифровой мультиметр DT9208A .
Первым делом нужно настроить прибор для измерения переменного напряжения. Вставляем щупы в соответствующие разъемы (в моем случае это «VΩCX+» и «com»). Далее выставляем переключатель режимов на сектор измерения переменного напряжения на значение 750 Вольт.
Существует два способа как определить фазу и ноль мультиметром.
Первый способ – контактный
Один щуп вставляем в разъем розетки (не важно, какой красный или черный), второй щуп зажимаем двумя пальцами. Если показания на приборе будут близко «0», это означает, что Вы коснулись нулевого проводника в розетке
Теперь переставляем щуп в другой разъем розетки. Если показания на приборе будут значительно отличаться 20-60 Вольт (может доходить до 100 Вольт) это означает, что в вы коснулись фазного провода.
Цифры на приборе могут быть разными, все зависит от обуви человека, напольного покрытия, влажности в помещении и т.п. Соответственно чем лучше изоляция пола и обуви, тем меньшее значение напряжения покажет прибор.
Второй способ – бесконтактный
Второй способ является бесконтактным, то есть без касания пальцами щупа мультиметра. Берем один из щупов и вставляем в разъем розетки, второй просто держим возле прибора и не к чему им не дотрагиваемся. Если к полюсу розетке подключен «ноль» прибор покажет нулевые значения.
Читать также: Биполярные транзисторы устройство принцип действия схемы включения
Переставляем щуп в другой разъем розетки, вторым также ни к чему не прикасаемся. Если к данному полюсу розетки подключена «фаза» прибор покажет 3-10 Вольта (до 15 Вольт).
Как можно видеть на фото в моем случае при определении фазы и нуля мультиметром прибор показывает 10 (11) Вольт и 0 соответственно.
«Контролька»: несложный самодельный пробник электрика
При наличии в арсенале индикаторной отвертки действия по ее применению понятны. А если таковой под рукой нет и по некоторым причинам в ближайшее время быть не может? В таких ситуациях на помощь придут знания и смекалка. Велосипед изобретать не понадобится, так как простейший самодельный прибор для определения наличия напряжения уже существует – это контролька. Так назвали его профессиональные электрики.
«Контролька» состоит из лампочки и двух проводков
Состоит устройство из лампочки, вкрученной в патрон, и двух проводков, выполняющих функцию щупов. Как работает индикаторная отвертка-лампочка? Просто и довольно эффективно. Проводами необходимо коснуться элементов, в которых следует проверить присутствие напряжения. По степени яркости свечения лампы можно определить не только наличие напряжения, но и соответствие его норме.
Такой самодельный прибор позволяет проверить сразу три фазы. Для этого используются две последовательно соединенные контрольки: если два провода имеют одну фазу – лампочки не загорятся.
Этот самостоятельно изготовленный прибор не будет функционировать, если нет ноля, но такая ситуация практически невозможна как в быту, так и на производстве.
В контрольке вместо лампочки может использоваться светодиод
Многофункциональные индикаторные отвертки с жидкокристаллическими дисплеями
Это не только индикатор напряжения с подсветкой светодиода и звуковым зуммером. На жидкокристаллическом дисплее отображается величина напряжения сети в пределах 12–220 В. Контроль напряжения можно осуществлять в цепях постоянного и переменного тока. С этим прибором можно работать в электросетях на транспортных средствах, которые питаются от аккумулятора.
Одна из моделей индикаторной отвертки с жидкокристалическим дисплеем
Практически это прибор с ограниченными функциями мультиметра, показывающий величину измеряемого параметра в цифровом виде. Некоторые даже профессиональные электрики не используют этот вариант по причине дорогой цены, дилетанты считают, что индикаторная отвертка — устройство сложное, как пользоваться ей — непонятно, да и дорого.
Индикаторы имеют три режима работы, устанавливаются переключателем. Поэтому надо тщательнее изучить, как правильно пользоваться индикаторной отверткой данного типа. Последовательность действий при контроле напряжения аналогична рассмотренным вариантам, но при измерении нажимается кнопка на корпусе, информация обрабатывается в электронном виде. Стоимость таких изделий — от 120 до 180 руб.
Индикаторная отвертка STAYER 4520-48 с тремя режимами индикации
Режимы работы:
- О — контактный режим с проводником, индикация осуществляется светодиодом красного цвета, палец прикладывается на контактную пластину корпуса. Режим прозвонки производится по той же методике, как и в индикаторах с автономным питанием и светодиодом;
- L — бесконтактный режим, индикация срабатывает при приближении пера отвертки к проводнику на расстояние 1–2 см. Загорается зеленый светодиод, возможны варианты звуковых сигналов зуммера;
- Н — бесконтактный режим работы с повышенной чувствительностью к наводкам, определяются маршруты скрытой проводки, отсвечивается зеленый светодиод.
Эта отвертка как индикатор удобна, многофункциональна, легко определять маршруты скрытой проводки, места обрыва. Некоторые говорят, что такой индикатор отображает величины напряжения с большой погрешностью. Да, существенным недостатком является быстрый расход энергии батареи питания постоянным током. Рекомендуется чаще проверять уровень напряжения на элементах питания.
Универсальная индикаторная отвертка STAYER 4520-48
Но на сегодняшний день в продаже можно встретить специальные отвертки-индикаторы, при работе с которыми можно протестировать линию как контактным, так и бесконтактным способом. Также она позволяет «прозвонить» проводку на предмет короткого замыкания или обрывов.
Такой отверткой-индикатором является STAYER 4520-48. Она прекрасно подходит, если нужно протестировать элементы цепей постоянного и переменного тока в автотранспорте, бытовых электроприборах и других устройствах. С её помощью можно легко определять полярность и проводить прозвонку методом звуковой или световой индикации.
Этот индикатор выгодно отличается от большинства аналогов наличием не только светового, но и звукового оповещения. Благодаря этому работа, связанная с проверкой наличия напряжения, становится ещё более простой, комфортной и безопасной.
Если напряжение в норме, то пользователь слышит звуковой сигнал, сопровождающийся зажжением индикатора зеленого цвета. Увы, эта отвертка индикатор имеет и серьезный минус. Дело в том, что она работает от батарейки, которая садится быстрее, чем того хотелось бы.
Модели и их способности
В этой части статьи приведем некоторые наиболее удачные модели и рассмотрим их характеристики.
Начнем мы с модели СВЕТОЗАР MS-48S SV-45203-48. Модель имеет удобный дизайн, оснащена световой и звуковой индикацией наличия напряжения. Регулируемая чувствительность «пробника» позволяет более точно определять место нахождения повреждения или скрытой проводки. Хотя последнее все же имеет ощутимую погрешность. Стоимость такого инструмента в пределах 3 -4 у.е.
Индикаторная отвертка Энергия 6878-28NS. В наличии все доступные функции, номиналы отображаемой величины напряжения на дисплее 12В, 36В, 55В, 110В и 220В. Изюминкой данного устройства является отсутствие батареек, при этом все функции доступны. При этом стоимость чуть более доллара.
Отвертка индикаторная SafeLine многофункциональная MS-18. Доступны пять функций, стоимость 1,5 – 2 у.е.
И, конечно же «классическая» индикаторная отвертка Visting на фото ниже. Проста и надежна, и цена – 0,5 у.е.
На самом деле выбор индикаторных отверток огромен, ценовой диапазон очень широк от 0,3 до 15 -20 у.е. за экземпляр. Зная свои потребности и возможности, Вы с легкостью подберете для себя оптимальный вариант.
Как проверить индикаторную отвертку?
Поскольку индикаторная отвертка предназначена для работы с напряжением, очень важно постоянно следить за ее исправным состоянием. Корпус должен быть целым, без трещин
Каждый раз перед началом работ удостоверьтесь в ее работоспособности. Проверьте исправность, прикоснувшись к проводнику, в котором есть напряжение. Если отвертка с источником питания – коснитесь жала и пятачка на рукоятке – она должна светиться.
Если корпус поврежден – замените отвертку, Ваша безопасность гораздо дороже ее стоимости. В отвертках с батарейками необходима их периодическая замена. Процедура достаточно проста, откручиваем колпачок, вынимаем старые батарейки и вставляем новые. Главное не перепутать полярность в батарейках — работать не будет. При выемке «начинки» запоминайте последовательность расположения элементов, тогда отвертка будет служить долгие годы.
При возникновении поломок в самой отвертке ремонтировать ее нет смысла. Цена новой не стоит затраченного времени. Правда если у Вас есть несколько одинаковых неисправных отверток, тогда можно попытаться сложить одну работоспособную.
И всегда будьте осторожны при работе с электросетями и приборами. Лучше не спеша несколько раз перепроверить результат измерений, чем получить удар электрическим током.
Приборы для определения проводки в стене
Не всегда «народные» способы, учитывая их большую погрешность, дают желаемый результат. В этом случае придется прибегнуть к помощи специальных приборов. Прежде, чем мы рассмотрим наиболее популярные из них, необходимо разобраться с принципом их действия. Различают три разновидности искателей:
Электростатические – принцип их действия основан на улавливании электромагнитного поля, которое излучает ток, проходя по электрическому кабелю.
Точность определения у них довольно высокая. Пользоваться электростатическим прибором можно только при условии, что стены абсолютно сухие и не отсыревшие и в них нет посторонних металлических включений. Речь в первую очередь идет об арматуре, которая часто встречается в несущих стенах панельных домов.
Электромагнитные приборы основаны на том же принципе действия, что и электростатические, но с одним отличием. Искомые провода обязательно должны находиться под нагрузкой не менее 1 кВт. То есть, прежде чем браться за поиски провода, ведущего к определенной розетке, необходимо включить в нее что-нибудь. Это может быть электрочайник, микроволновка или что-то иное.
Металлоискатели – отличаются от предыдущих приборов тем, что сами являются излучателями электромагнитного поля. Когда метал, что находится в середине кабеля, попадет в зону действия магнитного поля, создаваемого прибором, он вызовет его изменения.
А явным недостатком станет то, что металлоискатель будет реагировать не только на метал в середине электрического кабеля, но и на всевозможные кусочки проволоки в стене, старые гвозди и арматуру.
Поэтому приобретая такой прибор, лучше купить более профессиональную модель, которая позволяет определять и вид обнаруженного метала. Такая функция значительно упростит поиск.
Существуют и приборы с комбинированным принципом действия. Область их применения, а также их точность, значительно выше. С их помощью можно не только выявить местонахождения проводки, но и определить место обрыва или заземления, обнаружить фазный провод. Такой прибор станет незаменимым, если работа с электропроводкой – это ваша специализация.
Теперь рассмотрим более подробно отдельные модели поисковых приборов.
Поиск
Сигнализатор скрытой проводки «Поиск» основан на электростатическом принципе действия. Он оснащен 4 режимами разной чувствительности, с помощью которых можно определить место расположения кабеля, который лежит на глубине до 7 см. В качестве сигнализатора используется световая и звуковая индикация. Этот прибор очень прост в обращении и имеет ряд дополнительных функций.
Для поиска проводки необходимо выбрать соответствующий режим, в данном случае четвертый, и просто водить прибором вдоль стены. Для домашнего использования «Поиск» очень даже неплох и имеет доступную стоимость. Но для профессиональных работ он не подойдет.
Дятел
Сигнализатор скрытой проводки «Дятел» — еще одной популярной моделью отечественного производства является прибор под названием «Дятел». Его могут использовать как домашние умельцы, так и специалисты. Он является одновременно и тестером, и сигнализатором.
С его помощью можно обнаружить электрический кабель под слоем штукатурки до 8 см включительно. Устройство может осуществлять контроль работы предохранителей, выполнять поиск фазных кабелей, проверять фазность счетчика электроэнергии, искать неисправности электрики.
Принцип его действия основан на электростатике переменного поля. Когда антенна прибора приближается к проводу, электродинамическая сила начинает работать и оборудование воспроизводит сигнал.
СЕМ LA-1014
Детектор скрытой проводки СЕМ LA-1014 — является проверенным и высокоточным прибором. С помощью него возможно обнаружить даже обесточенные провода под слоем штукатурки. Характерной особенностью этого прибора является то, что он способен находить неисправные и поврежденные участки кабеля, имеющие оплавления, места замыкания или обрыва.
Недостатком тестера является его реагирование на прочие металлические предметы, которые могут находиться в стене.
МАГ-2
Детектор скрытой проводки МАГ-2 — один из приборов, основанный на комбинированном принципе действия. Прибор совмещает электростатический и электромагнитные принципы. Он имеет два режима работы, которые позволяют обнаружить кабель, находящийся под нагрузкой или без нее. Когда кабель будет найден, прибор оповестит об этом с помощью световой и звуковой индикации.
Многофункциональные индикаторные отвертки с жидкокристаллическими дисплеями
Это не только индикатор напряжения с подсветкой светодиода и звуковым зуммером. На жидкокристаллическом дисплее отображается величина напряжения сети в пределах 12–220 В. Контроль напряжения можно осуществлять в цепях постоянного и переменного тока. С этим прибором можно работать в электросетях на транспортных средствах, которые питаются от аккумулятора.
Одна из моделей индикаторной отвертки с жидкокристалическим дисплеем
Практически это прибор с ограниченными функциями мультиметра, показывающий величину измеряемого параметра в цифровом виде. Некоторые даже профессиональные электрики не используют этот вариант по причине дорогой цены, дилетанты считают, что индикаторная отвертка — устройство сложное, как пользоваться ей — непонятно, да и дорого.
Индикаторы имеют три режима работы, устанавливаются переключателем. Поэтому надо тщательнее изучить, как правильно пользоваться индикаторной отверткой данного типа. Последовательность действий при контроле напряжения аналогична рассмотренным вариантам, но при измерении нажимается кнопка на корпусе, информация обрабатывается в электронном виде. Стоимость таких изделий — от 120 до 180 руб.
Индикаторная отвертка STAYER 4520-48 с тремя режимами индикации
Режимы работы:
- О — контактный режим с проводником, индикация осуществляется светодиодом красного цвета, палец прикладывается на контактную пластину корпуса. Режим прозвонки производится по той же методике, как и в индикаторах с автономным питанием и светодиодом;
- L — бесконтактный режим, индикация срабатывает при приближении пера отвертки к проводнику на расстояние 1–2 см. Загорается зеленый светодиод, возможны варианты звуковых сигналов зуммера;
- Н — бесконтактный режим работы с повышенной чувствительностью к наводкам, определяются маршруты скрытой проводки, отсвечивается зеленый светодиод.
Эта отвертка как индикатор удобна, многофункциональна, легко определять маршруты скрытой проводки, места обрыва. Некоторые говорят, что такой индикатор отображает величины напряжения с большой погрешностью. Да, существенным недостатком является быстрый расход энергии батареи питания постоянным током. Рекомендуется чаще проверять уровень напряжения на элементах питания.
Индикаторный инструмент со светодиодом и питанием
Внешний вид и принцип действия отвертки со светодиодом такой же, как у предыдущего варианта с неоновой лампочкой. Основное отличие заключается в более низком пороге индикации. Светодиодные устройства способны определять напряжение ниже 60 вольт.
Обычный индикатор напряжения со светодиодом применяется чаще всего в быту для определения фазных и нулевых проводов. Среди профессиональных специалистов широкое распространение получили многофункциональные индикаторные отвертки с батарейкой, оборудованная не только светодиодными индикаторами, но и собственными сменными источниками питания. Стандартная схема дополнена биполярным транзистором.
Устройства этого типа относятся к категории многофункциональных, отличающихся расширенным набором технических параметров. Помимо возможности определять напряжение, можно устанавливать факт обрыва цепи и точно находить поврежденное место. Кроме того, индикатор применяется для определения полярности источников постоянного тока и месторасположение проводов. В последнем случае используется бесконтактный способ, а сами провода должны находиться под напряжением.
Обнаружение проводников осуществляется за счет наведенных магнитных полей, распознаваемых прибором. Сам провод должен располагаться в стене на глубине не более чем 1,5 см. Этим прибором возможно проверить и аккумулятор.
Учитывая невысокую стоимость этих отверток, количество полезных функций в них превосходит все ожидания. Главное – правильно пользоваться инструментом и контролировать состояние батареек, которые быстро разряжаются. Чтобы как можно дольше сохранить инструмент в рабочем состоянии, щуп желательно заизолировать чтобы создавалась своеобразная диэлектрическая завеса. В перерывах между работами он будет играть роль своеобразного защитного колпачка.
Существующие виды устройств
Для начала расскажем, какие бывают индикаторные отвертки и в чем преимущество каждого из видов. На сегодняшний день принято пользоваться следующими разновидностями индикаторов:
Обычный пробник без батарейки с лампочкой. Принцип действия такой модели довольно простой: ток попадает на жало, после чего направляется к резистору, ограничивается и поступает к индикаторной лампочке
Обращаем Ваше внимание на, то, что сверху отвертки находится металлический пятак, который является вторым контактом. Чтобы проверить электропроводку, палец человека обязательно должен находиться на этом пятаке, иначе пробник не будет работать (цепь не будет замкнута)
Преимущество такой модели – низкая стоимость и простейшая конструкция. Второе достоинство выступает сразу же и основным недостатком – индикаторная отвертка без батарейки имеет минимальный набор функций, который позволяет только найти фазу и ноль, либо проверить напряжение в розетке. Найти обрыв нулевого провода либо фазного таким инструментом у Вас не получится, т.к. порог индикации довольно высокий – свыше 60 Вольт.
Индикатор с батарейкой. Более усовершенствованный вариант пробника – с источником питания и светодиодом. С виду они практически не отличаются от предыдущей модели, но если заглянуть внутрь, можно увидеть биполярный транзистор, который показан на схеме ниже. Пользоваться индикаторной отверткой с батарейкой можно для следующих видов работ: определение фазы/нуля, плюса и минуса (в автомобиле), обрыва цепи и места нахождения электропроводки под штукатуркой. Последняя возможность позволяет найти провод в стене бесконтактным способом, но погрешность может быть высокой. Преимущества отвертки с батарейкой заключается в том, что по сравнению с обычным пробником, таким прибором можно пользоваться даже для проверки целостности проводников и плавких предохранителей, что делает его многофункциональным. Для домашнего применения индикатор с батарейкой подходит лучше всего.
Электронная индикаторная отвертка с жк дисплеем. Такая модель является многофункциональной и помимо того, что включает в себя все выше описанные функции, так еще ею дополнительно можно определять величину напряжения (в диапазоне от 12 до 220 В). Помимо этого электронным индикатором можно пользоваться для обнаружения скрытой проводки. По сути, электронный пробник является мини версией мультиметра. В силу того, что ее стоимость в 3-4 раза выше обычных индикаторов и в то же время функций не настолько много, как у полноценного тестера, профессиональные электрики ее используют крайне редко. Домашним электрикам-самоучкам такой вариант тоже не рекомендуется применять, т.к. переплата будет значительной, а все функции все равно не будут использоваться.
Вот мы и рассмотрели наиболее популярные виды индикаторных отверток. Далее мы рассмотрим, как пользоваться каждой из моделей для самых распространенных ситуаций, которые могут произойти дома.
Видео обзор электронной модели Stayer
Что из себя представляет
Для того чтобы применять любой инструмент по назначению, необходимо понимать его устройство и принцип работы. Это же относится к индикаторным (сигнальным) отверткам. Они внешне напоминают обычные модели. Но при этом на ней имеется индикатор, отражающий наличие тока в цепи. Именно он и дал название этому устройству.
Строение индикаторной отвертки
Здесь имеется достаточно простое строение:
- жало, которое выступает в качестве проводника;
- тиристор. К нему подключается жало. Этот элемент предназначен для понижения силы тока до уровня, который будет безопасным;
- светодиод. Он располагается после тиристора. Светодиод подсоединяется к контактным полям, что размещены на торце отвертки.
Все элементы индикаторной отвертки занесены в прозрачный корпус из пластика. Благодаря его прозрачности человек может легко видеть свечение светодиода, также спрятанного под пластиковым корпусом.Такое строение характерно для самого простого и дешевого индикатора напряжения. С помощью него можно определить рабочую фазу. При этом ноль в данной ситуации ищется путем исключения.Теперь рассмотрим более детально, как следует работать с такой отверткой.
Как работают более сложные, активные индикаторные отвертки
Простейшие индикаторной отвертки используют контактный метод измерения, то есть, чтобы определить наличие напряжения надо обязательно прикасаться жалом к проводнику. Это достаточно удобно, но не решает большинства задач, с которыми сталкиваются электрики при поиске неисправностей в электрических сетях.
инструкция по эксплуатации индикаторной отвертки (кликните для увеличения)
Более совершенной модели индикаторных отверток могут работать бесконтактным способом – они реагируют на электромагнитное поле, которое возникает в любом проводнике при протекании сквозь него электрического тока. Устройство таких открыток гораздо сложнее — в них уже есть своя схема и отдельное питание. Большинство оснащены звуковой индикацией. Отдельной категорией идут индикаторные отвертки с ЖК экраном – такие модели могут даже показывать какое напряжение в измеряемой сети.
Принцип работы очень простой – в отвертке есть катушка и когда она попадает в поле вокруг проводника, то в ней появляется электрический ток, который заставляет светиться индикаторную лампу и звучать зуммер. Это свойство бесконтактных индикаторных отверток позволяет находить обрывы в проводке даже сквозь стену – без такого устройства пришлось бы полностью снимать обои и сбивать штукатурку везде, где проложен провод.
Перед тем, как пользоваться отверткой индикатором с возможностью бесконтактного определения наличия напряжения, надо не забывать включать их питание – чтобы не садилась батарейка, на них есть переключатель.
Как пользоваться как пользоваться такой индикаторной отверткой можно узнать просмотрев эту краткую видео-инструкцию:
Кроме индикаторных отверток существуют другие виды детекторов напряжения, узнать о которых вы можете прочитав эту статью.
