Гравировка на металле: виды, гравировка в домашних условиях

Особенности гравировки на обручальных кольцах

С давних времен отличительной особенностью обручальных колец является гравировка. Подход к надписи либо рисунку происходит индивидуально, согласно предпочтению заказчика. Наиболее распространенными способами являются углубленный либо рифленый метод. Наиболее распространена работа ручным способом на ювелирных изделиях. Ювелирами предлагается множество вариантов написания текста, а также способов отображения. Сложность работы оценивается индивидуально с каждым заказчиком.

Гравировка на обручальных кольцах

Распространенным способом также является лазерная гравировка. Лучом выжигается верхний слой металла, скрепляется лаком

Важно помнить, что подгонка по размеру уже готового изделия практически невозможна, необходимо заранее определиться размером и типом продукта

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

О нанесении надписей на металле при помощи специальных красок или лаков говорить не имеет смысла. Кстати, это тоже один из способов гравировки на металлах. Но сколько продержатся на образце такие рисунки, символы, значки? Любым из растворителей они смоются довольно быстро, хотя и из-за банального истирания срок их службы будет небольшим. Существуют более эффективные технологии гравировки металлов, о которых мы и поговорим.

Только вот все ли они подходят для самостоятельного исполнения, да еще в домашних условиях? Когда о них просто читаешь, все понятно и легко. Но практическая реализация – дело другое.

Гравировка лазерным лучом

Такой способ считается самым эффективным, так как позволяет нанести на металл узор (рисунок) любой сложности, «прописать» на нем тончайшие линии, мельчайшие значки. Но с учетом того, что для гравирования образцов по такой методике понадобится дорогостоящее оборудование, она приемлема лишь для тех, кто решил это ремесло сделать своим бизнесом, то есть поставить производство «на поток».

Вряд ли кто захочет выкладывать кругленькую сумму только ради того, чтобы нанести памятные надписи на пару-тройку чайных ложечек или на лезвие охотничьего ножа. Услуги профессионалов в любой мастерской обойдутся дешевле.

Гравировка механическая

С принадлежностями здесь гораздо проще – придется приобрести лишь набор требуемых фрез и сам гравер. Часто для этих целей используется бормашина (кто хоть раз посещал стоматолога, знает, что это такое). Как вариант – нанесение изображений резцами.

Качество надписей получится высоким, но только при условии – если имеются не просто познания в этой области, но и большой практический опыт. Эта работа требует «острого глаза» и твердой руки. Многие ли из нас могут похвастать своим мастерством? Получается, от задуманного до реально исполненного пройдет довольно много времени, необходимого для приобретения навыков. Кого устраивает такая перспектива? Кроме того, нужно еще уметь и правильно затачивать резцы (штихели), если работа ведется с их помощью.

Рассмотрим методику эл/химического травления с целью нанесения надписей. Она из категории простейших, и кто занимался хромировкой металлических деталей в домашних условиях, суть схватит сразу.

Металлофото

Металлофото – это техника, применяемая для нанесения изображения на алюминиевые шильдики в двухцветном или многоцветном режиме. Ее суть заключается в проявлении на поверхности алюминия фоточувствительной соли. За счет этого изображение буквально внедряется в структуру металла. Процесс выполнения маркировки таким способом осуществляется следующим образом:

Сначала отпечатывается пленка с необходимым для переноса изображением;
Пленка накладывается на пластину и прочно фиксируется на ней;
Затем выполняется процедура экспонирования, которая продолжается в течение нескольких секунд;
На следующем этапе применяется проявитель и закрепитель;
Наконец на пластину наносятся требуемые цвета, после чего она помещается в емкость со специальным уплотняющим раствором.

По окончании процедуры получается монолитное изображение, которое внедряется в структуру металла. Такое изделие приобретает высокую стойкость цвета даже под механическими воздействиями.

Гравировка при помощи пескоструйной обработки

Внешне готовые изделия с пескоструйной гравировкой больше всего похожи на ножи, сделанные по старой технике плоскостной гравировки. Как и предыдущий тип, она объемна (в отличии от сделанной лазером), так как металл здесь вырезается глубже. На металл помещается трафарет, вырезанный (в зависимости от сложности и возможностей заказчика и гравировщика) вручную, на плоттере или лазером; затем абразивоструйный аппарат точно и направленно распыляет на поверхность абразивный порошок с разной фракции и давлением. Меняя показатели двух последних характеристик, мы можем изменять глубину рисунка и его разрешение. Гравировка эта делается и на других твердых материалах, из которых сделан нож – например, на пластиковой или костяной рукояти.

Общая технология

Техника выполнения бывает ручная и механическая (используется различное оборудование).

Также она подразделяется на штриховую и обронную:

Техника штриховой гравировки выполняется нанесением контурных линий и штрихов на предмет. Резьба по металлу не глубокая, затрагивает только поверхность предмета;
Обронная, иначе ее называют трехмерной, механическая глубокая техника позволяет добиться объемного рисунка. См. фото.

Резцовая гравировка выполняется специальным инструментом – штихелем.

Если задаться вопросом, как сделать ее самому и где приобрести эти инструменты, то ответ прост: данный инструмент продается в тех же магазинах, где можно найти различные художественные принадлежности.

Тончайшие линии делаются мессер-штихелем. Если понадобится сделать параллельные линии, то делаются они реп-штихелем.

Фото:

Для выполнения качественных работ данный инструмент необходимо заточить, для этого используют мелкозернистый брусок, который предварительно смачивают водой, можно маслом.

Доводят штихель «до готовности» изделием из кожи (можно взять старый ремень), покрытым окисью хрома.

Ручная обработка мелких предметов в домашних условиях предполагает наличие специальной подушки, ее легко можно сделать своими руками: берутся два куска материи одинаковых размеров (круглые или квадратные), сшиваются между собой по краю, отступив от него немного, но необходимо оставить небольшой промежуток для того, чтобы можно было засыпать внутрь песок.

Инструмент для гравирования в виде подушки готов.

Как правильно держать инструмент в руке?

Делать это нужно так, словно вы держите обычную шариковую ручку: указательный палец должен находиться сверху клинка (так называется металлическая часть резца), а большой – придерживает его сбоку.

Работы необходимо выполнять от себя.

В случае, когда нужно изменить направление рисунка, разворачивают подушку с предметом, на котором выполняется нанесение элемента, но не меняют направление движения руки.

Что еще полезно знать о резцах?

Для выполнения гравировки своими руками в домашних условиях сначала желательно потренироваться, чтобы резьба в итоге получилась красивой.

ВАЖНО ЗНАТЬ: Оборудование для литья алюминия в домашних условиях

Лучше приобрести набор инструментов: квадратным сечением резцов лучше наносить закругленные линии, круглым сечением лучше делать прямые линии.

Шабер можно сделать самому. Для этого потребуется напильник, с граней которого нужно сточить насечку.

Перед нанесением поверхность необходимо зачистить мелкой наждачкой и отполировать. Для полировки используется специальная полировочная паста.

Паста легко заменяется окисью хрома (масляная краска). Поверхность предмета необходимо тщательно и энергично растереть. Паста растирается кожаным толстым кусочком.

Выгравированный портрет

Гравировка на граните или мраморе – популярная услуга в ритуальной сфере

И тут есть несколько основных моментов, на которые стоит обратить внимание. И первое – гравировка хорошо смотрится именно на темном камне, например черного цвета граните. Бледновато-серый оттенок гравировки на памятнике из гранита создает прекрасный контраст, продержится многие десятки лет

Бледновато-серый оттенок гравировки на памятнике из гранита создает прекрасный контраст, продержится многие десятки лет.

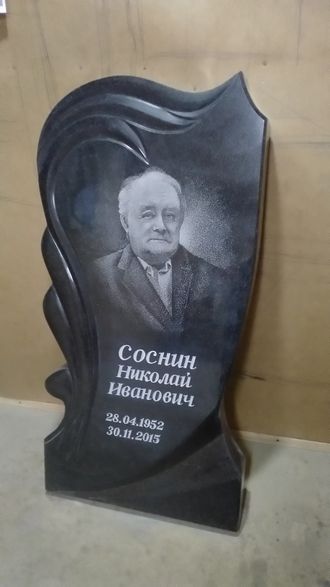

Награвированный портрет на памятнике

Каким способом наносят рисунок на гранит или мрамор, иной камень или материал? Ручным способом или при помощи гравировального станка? Каждый имеет свои особенности.

Если гравировка на мраморе или граните проводится мастером вручную – рисунок будет более ярким и дольше будет сохраняться на камне. Но правда стоить такая работа будет на несколько порядков выше. И стоит учесть такой момент при ручной гравировке – это профессионализм мастера. Обязательно посмотрите работы, которые делал до этого мастер, спросите отзывы от его бывших клиентов.

Если используется станок – это менее затратный способ нанесения портрета на камень. Да и точность рисунка выше, большее соответствие оригинальному фотоснимку, особенно, если гравировка по камню на памятник на могилу наносится лазерным станком.

Цветной или черно-белый портрет? Чаще именно черно-белые наносят на гранит, мрамор. Тут темные и бледно-серые, белые тона достигаются в контрасте путем регулировки глубины проникновения инструмента.

Если цветной портрет – готовую гравюру покрывают специальными красками. Но он слишком дорогостоящий. Да и со временем краски могут потускнеть. Потому данный метод не так популярен среди заказчиков.

Размер фото для гравировки портрета – произвольное, подойдет даже небольшой снимок 2 на 3 как на паспорт. Главное условие – высока его четкость.

Металлофото

Сначала отпечатывается пленка с необходимым для переноса изображением;
Пленка накладывается на пластину и прочно фиксируется на ней;
Затем выполняется процедура экспонирования, которая продолжается в течение нескольких секунд;
На следующем этапе применяется проявитель и закрепитель;
Наконец на пластину наносятся требуемые цвета, после чего она помещается в емкость со специальным уплотняющим раствором.

Насадки для электрогравера

При покупке гравера нужно учитывать количество, качество, предназначение насадок. Они представляют собой конструкцию из двух элементов:

Хвостовик — часть, которая зажимается в патроне инструмента. Длина — от 1 до 8 мм.
Рабочая часть. С её помощью обрабатывается материал.

Насадки различаются по назначению:

Для резки — рабочая часть оборудуется отрезным диском малого диаметра.
Для шлифования — насадки, выполняющие этот технологический процесс, многообразны. К ним относятся шлифовальные камни разной зернистости, круги с закреплёнными полосами наждачной бумаги, резиновые цилиндры, алмазные кольца.
Для фрезерования — фрезы разной формы.
Для сверления — свёрла разного диаметра.

Чтобы создавать пазы, используются боры. Для полировки поверхностей, могут использоваться круги, обитые войлоком или хлопком.

Помимо основной оснастки используются дополнительные приспособления:

Зажимы для фиксации инструмента в одном положении. Таким образом можно закрепить гравер под определённым углом и выполнять обработку заготовок.
Гибкий вал. Предназначен для удлинения рабочей части инструмента. С его помощью можно увеличить универсальность гравера, работать в труднодоступных местах.

Лучше выбирать оснастку из стали повышенной прочности. Насадки с алмазным напылением стоят дорого, однако по долговечности превышают другие виды материалов.

Гравировка на производстве

Гравировка по металлу на производстве мало чем отличается от процедуры, проводимой в домашних условиях. Изначально рабочая поверхность очищается и обезжиривается. После этого её тонируют раствором серной кислоты. Далее контур обводится металлической иглой. Гравером выполняют основную часть работы. Когда основная работа окончена, поверхность покрывается бесцветным лаком.

Гравировка на металле выполняется различными способами. Для этого используется разнообразное оборудование и инструменты. Не нужно покупать дорогое оборудование, чтобы декоративно украсить металлическую поверхность.

Как выбрать лазерный гравер

Настольный вид лазерных граверов – оптимальный вариант для работы в домашних мастерских. Правильный выбор оборудования скажется на успешности всего бизнеса.

Выбирая лазерный гравер, стоит учитывать следующие моменты:

цель покупки – для себя, малого или крупного бизнеса;
требования к объему работ, форме и размерам изделий;
вид, природу и толщину материалов, подлежащих обработке;
точность и качество наносимого рисунка или вырезания фигур;
уровень мастерства работника (персонала);
владение навыками пользования специальными компьютерными программами;
размер бюджета, выделенного на покупку, содержание и эксплуатацию лазерного гравера для дома.

Чтобы обеспечить бесперебойную работу достаточного уровня, необходимо учитывать такие параметры станков:

мощность луча, учитывая, что средняя производительность достигается при величинах 60-80 Вт;
достаточную площадь рабочего поля, нужна ли дополнительная возможность установки вращающего элемента (при средней мощности площадь может составлять от 60х90 см до 2х3 м);
способность станка работать без перебоев длительное время;
гарантийное время эксплуатации газовой трубки и вид газа в ней, доступны ли ее модели в продаже для своевременной замены;
качество фокусирующей линзы;
вид оптической системы – стационарная или отклоняющаяся, что сказывается на скорости процесса – 1000 и 7000 мм/с соответственно;
эффективность системы охлаждения;
наличие функции автофокусировки, которая значительно увеличивает качество изделия;
вспомогательные средства для отладки точности гравера;
габариты станка;
совместимость оборудования с компьютером;
обеспечение системы вытяжной вентиляции для удаления дыма и рабочих запахов.

Пример готового изделия

С целью домашнего использования или обеспечения потребностей малого бизнеса достаточно приобрести недорогие аппараты, например, лазерные граверы китайского производства. Это бюджетные варианты, имеющие, как правило, стандартную комплектацию и некоторые материалы для начала работы. Таким оборудованием можно обучаться работе, отрабатывать навыки, а даже начинать выполнять небольшие заказы.

Достоинства:

невысокая цена;
достаточный функциональный номинал для начала работы;
простота сборки и использования.

Недостатки:

отсутствие гарантийного обслуживания;
минимальные функции, не позволяющие выполнять серьезные работы;
ненадежность конструкции.

Также определиться, какое оборудование будет лучшим, позволит рассмотрение особенностей производителей лазерных граверов.

Гравировка на производстве

Цветная гравировка

Нанесение рисунка в цветном виде происходит с использованием стеклографа, выполненного в форме карандаша или тушью. После гравировки, поверхность обрабатывается бесцветным лаком, чтобы сохранить максимально дольше результат. Четкий рисунок возможно получить с помощью красок на масляной основе, перед нанесением поверхность расцарапывается и обрабатывается краской.

Цветная гравировка

Чернение возможно получить без использования специального оборудования. Применяется смешанные вещества карбоната калия и серы, пропорции соблюдаются один к двум. Необходимо поместить смесь материалов на медленный огонь в удобной таре, процесс необходимо пристально контролировать и перемешивать состав. После почернения состава, огонь выключается, а смесь перетирается в ступе. Процесс чернения происходит несколькими шагами:

Состав смешивается водой в соотношении один к 9.
В специальную емкость опускается предмет, подготовленный к выполнению действий.
Нагрев детали происходит до того момента, пока не произойдет чернение, материал должен приобрести необходимый оттенок.

Перед нанесением надписи необходимо сделать сделать фон, такие случаи не требуют обработка лаком. Гравировка по металлу может быть выполнена с разными оттенками, достаточно смешать специальные вещества. Раствор из хлористого цинка и медного купороса придаст детали темно коричневый оттенок, смешивание производится 1 к 1 водой. Сероватый оттенок возможно получить из смеси 2 гр. поташи и серы, обычной поваренной соли к литру воды. Раствор сернистого калия в соотношении грамм к 250 гр. воды, придаст изделию красный оттенок.

Чернение гравировки

После окончания деятельности удаляется используемый лак. Существует техника черни, процесс не схож с чернением при гравировке по металлу. Процесс возможно произвести только механическими способами, из подручных предметов исполнение невозможно.

Обзор профессиональных насадок для гравера

Профессиональный инструмент составляет отдельную (качественную и дорогую) категорию оборудования, которое способно выдерживать без отрицательных последствий значительные эксплуатационные нагрузки. Такие устройства принято оснащать соответствующими расходниками.

Специалисты, занимающиеся гравированием различных материалов профессионально, рекомендуют приобретать наборы насадок от известных брендов, таких как «Дремель» либо «Декстер»

. Значительная стоимость изделий этих фирм полностью оправдана тем, что их продукция отличается надежностью, высоким качеством и долговечностью. Применение борфрезы по дереву, металлу и прочим материалам производства данных компаний повышает точность обработки заготовок.

Зачастую у специалистов имеется по несколько наборов оснастки, предназначенных для обработки разных материалов и выполнения различных операций. Также отдельные элементы, входящие в их состав, имеют свои конструктивные особенности. Обычно в такие наборы входят:

фрезы по металлу, дереву и прочим материалом, разной конструкции;
сверла;
войлочные, алмазные, а также абразивные шарошки;
щетки из проволоки, для очистки поверхностей;
гравировальные стержни;
диски отрезные.

Также в составе наборов попадается фреза кромочная прямая.

Фреза прямая кромочная Topfix

Сменную оснастку марок «Дремель» и «Декстер» могут использовать не только специалисты мастерских, но и домашние мастера, которые желают совершенствоваться в искусстве гравировки.

Некоторые мастера гравировки рекомендуют продукцию

, менее качественную, чем у «Дремель» или «Декстер», но более дешевую. В состав набора может входить до 180 единиц расходников востребованных разновидностей. Но продукция от «Зубр», в общем, относится к полупрофессиональной и бытовой категориям.

Обычно фрезерная насадка на гравер содержится в комплекте с приобретенным инструментом. Но при постоянной эксплуатации она со временем изнашивается. Также фрезы могут понадобиться для специфических операций — тогда требуется покупать новые боры, чтобы продолжать работать дремелем.

Идеальный вариант – это приобретение рекомендуемой производителем граверов продукции.

В таких случаях сохраняется гарантия от фирм на эксплуатируемое устройство. Но случается, что оригинальных расходников не достать по каким-либо причинам, либо же они обойдутся очень дорого при небольшом объеме предстоящих рабочих операций. Тогда понадобится приобретать аналоги или применять даже самоделки. В таком случае главные правила выбора заключается в следующем.

Следует ориентироваться на подходящий под патрон дремеля диаметр хвостовиков : наиболее часто он составляет 2,4 или 3,2 мм.
Нужно приобретать насадки по металлу и другим материалам под вид работ, которые планируется выполнять.
Чтобы гравировать, можно использовать и недорогие наборы , например, китайского или российского производства.
При постоянной, продолжительной работе с мини-дрелью (особенно с твердыми материалами) рекомендуется приобретать качественные, профессиональные наборы, а чтобы изредка гравировать – достаточно бытовых.

Во время обучения различным операциям с дремелем подойдут недорогие изделия. Со временем от них стоит отказаться в пользу более качественной оснастки.

Штихель для гравировки

Ручная гравировка дома требует: — Штихель — Заготовка из металла — Что либо твердое удерживающее заготовку из металла, возможно тиски

Новичкам порекомендуем в виде заготовки брать металл более мягкий, например медь или алюминий.

Штихель – это стержень, обычно размером 120 -130 миллиметров. Кончик штихеля срезан под определённым углом и заточен. Второй кончик вставлен в рукоять, обычно деревянный. Штихель для гравировки бывают различной формы и различаются шириной рабочей поверхности. Если данного инструмента нет, его легко можно сделать самому, если есть нужные материалы. Что бы изготовить штихель нужна инструментальная сталь. Тут прекрасно годится металл, используемый в шарикоподшипниках и рессорах. Что бы изготовить режущую поверхность, нужно применить фрезу, надфиль, напильник, нарезав тонкими полосками. Лучшим материалом что бы изготовить штихель для гравировки – сталь марки Р18. Так же можно сделать штихель из кругов циркулярных пил. Затем заготовку затачиваем под углом, что разрешит нам сделать выемку нужной ширины. Если говорить о ручке штихеля из дерева, то делается она обязательно из древесины твердых пород, шириной удобной для мастера держать в руке. Форма гриба – на наш взгляд самый лучший вариант.

Примеры гравировки

Гравировка на разных предметах имеет свои особенности. Давайте рассмотрим несколько примеров изделий.

Гравировка на обручальных кольцах

Обычно на них гравируют слова и надписи, при этом важно, чтобы она была легко читаемой. Но для этого нужен подходящий размер изделия, ведь на слишком узкое кольцо нанести такую надпись не получится

При этом, гравировку можно нанести на любой металл — золото, серебро, платину или титан. Но рекомендуем использовать мягкий металл, так как на нём будут лучше читаться буквы.

Гравировку можно наносить на лицевую, внутреннюю сторону кольца и его боковые грани.

Гравировка на производстве

Обычно она используется при изготовлении шильд, табличек, серийных номеров, номерков и многих других изделий.

Рассмотрим на примере шильд и табличек. Для их производства, как правило, используется латунь или алюминий. В первом случае они имеют золотой оттенок, а во втором — серебряный. И на тот, и на другой материал можно нанести лазерную гравировку.

Но главное, не забывайте о том, что при производстве промышленных шильд нужно соблюдать требования, установленные законодательством. При помощи маркировки на шильду наносится информация о товаре и производителе. Она включает в себя технические характеристики устройства, данные о производителе, данные Ростеста, серийный номер устройства и описание безопасности при работе с предметом.

Надписи тончайшие и чёткие, поэтому сама шильда небольшая. Кроме того, при нанесении надписей на шильду важна их долговечность, поэтому на производстве используется исключительно лазерный способ маркировки. А благодаря высокой скорости работы, их изготовление не имеет ограничений по тиражу.

Гравировка на термокружке

Металлические термокружки сейчас особенно популярны. И используются они далеко не только в походах, но и, например, в барах и ресторанах. Нанести гравировку на термокружку на оптоволоконном маркере совсем не сложно. Один нюанс — потребуется поворотное устройство.

Гравировка на металле
