3 варианта фрезера из дрели своими руками

Устройство фрезерного станка:

Столешница Станина Мотор Фреза

Станина – это фундаментальная часть всей системы. Станина не должна расшатываться, она должна быть крепкой, иметь хорошую подпорку.

Куда крепится станина?

Зачастую станина крепится на пол помещения при помощи металлического крепления.
Не так часто можно встретить, когда станину устанавливают, не закрепляя её. В данном случае фиксирование появляется из-за собственного веса аппарата. Если нужен станок, на котором будет выполняться лёгкая работа по дереву, то в таком случае можно обойтись без крепления. Получится своего рода ручной фрезерный станок.

Ручной фрезерный станок

Без крепления работа будет быстрой и супер мобильной.

Столешница – это 2-й по важности компонент в данном сооружении. Главная характеристика – это её размер

Куда крепят столешницу?

Столешницу крепят к станине. Также она обязана обладать горизонтальной, ровной поверхностью.

Чертеж столешницы для фрезерного станка

На столе для фрезерного станка не должны находиться: сучки, зазоры, с краю должен быть ограничитель под видом деревянной или металлической планки. С боку делаются отверстия для установки металлообрабатывающего инструмента (фрезы).

Металлообрабатывающий инструмент (фреза)

Закреплённую фрезу устанавливают таким образом, чтобы ось вращения была расположена в вертикальном положении

Обрабатывая пиломатериал, важно проводить его при горизонтальном направлении по ограничителю с отверстием. Если нужно обработать доски или брусья, очень важно иметь возможности замены и регулировку размещения фрезы по высоте

Чтобы это сделать нужно использовать один из 2-х вариантов:

Вариант 1. Если закрепить столешницу на станине, то получится подвижная столешница. Данный вариант не очень практичный, но вполне осуществимый.
Вариант 2. Закрепить металлообрабатывающий инструмент (фрезу) на подвижный объект, который будет прикреплён к станине, также можно применить винтовой подъёмник под видом подъёмной системы, либо любой другой регулирующий механизм.

Мотор фрезерного станка

Мотор широко универсального фрезерного станка нужно расположить рядом с фрезой и подсоединить к ней.

Установить его можно несколькими способами:

1. Расположить под столешницей
2. Расположить над столешницей

В 1-ом способе мотор нужно укрепить снизу к станине. В таком случае не потребуется повышать размеры деревообрабатывающего станка.
2-й способ. В этом случае станину нужно закрепить выше столешницы, также нужно расположить на ней крепления для мотора.

Если нужен более сложный токарно фрезерный станок, то при желании можно подобрать и другие расположения металлообрабатывающего инструмента (фрезы) и двигателя. Пример: сначала оборудовать горизонтальный фрезерный аппарат, однако перед этим нужно заранее подготовить чертёж фрезерного станка.

Также в целях безопасности важно будет провести электричество к мотору и надёжно зафиксировать, потому что, когда пойдёт сильная вибрация на не закреплённых замках, то при больших и мощных витках двигатель способен вылететь из аппарата, так как крепления имеют большую вероятность сильно повредиться из-за огромной перегрузки. Когда будет идти этап подключения к эл.питанию, то нужно полагаться на стандартное напряжение электробытовой сети в 22O B

Когда будет идти этап подключения к эл.питанию, то нужно полагаться на стандартное напряжение электробытовой сети в 22O B.

Фрезеровщики – специалисты советуют никак не менять обмотку двигателя, так как в данном случае это не увеличит коэффициент полезного действия (КПД), очень велика вероятность, что снизит.

Безопасность домашнего фрезерного станка

Для того, чтобы гарантировать защищённость, необходимо помимо оснащения с ограничителями, привести к рабочей поверхности хорошее освещение.

С целью производительной деятельности при обработке на фрезерных станках, мотор необходимо применять конкретной мощности:

0.5 Киловатт – данная мощность самая наименьшая, она позволяет убирать наружный слой с древесины, шкурить, либо подбирать прорезь;
До 1.5 Киловатт – аппараты, имеющие данную мощность, дают возможность осуществлять наиболее углублённое обрабатывание пиломатериалов, также такая мощность с лёгкостью подходит для ежедневного использования.
2.5 Киловатт — это самый наилучший тип мощности, так как такой аппарат сумеет держать полную работоспособность, совмещать любые фрезы с разными конфигурациями, либо объёма, однако такие мощные аппараты используются только лишь специалистами, по этой причине начинающим устанавливать данный двигатель не советуют.

Подробности

Столешница под фрезер

Чтобы сделать ручной фрезер из дрели своими руками, потребуется для начала разобраться со столом. Обработку торцов, а также фрезерование пазов для соединения по способу «шип-паз» будет удобнее делать при помощи фрезеровального стола с выступающими инструментами. У них простая конструкция, и чертежи будет легко разрабатывать самостоятельно. Также подойдет небольшой стол верстачного типа. Крышка должна переворачиваться, и в ней следует прорезать отверстие.

Его размер должен быть приблизительно на 0.5 см больше, чем максимальный диаметр фрезы, которая будет применяться. Перпендикулярно столу будет установлена планка, которая будет стоять параллельно боковой стороне на таком расстоянии, чтобы шпиндельная ось прикрепленной электрической дрели идеально совпадала с центром отверстия. Упорами и хомутами к планке следует прикрепить корпус электрического инструмента, причем в нормальном состоянии стола патрон будет расположен под крышкой, а фреза, в него вставленная, будет выступать. При обработке деталь из древесины буде двигаться по поверхности стола, и упираться в шаблон, вследствие чего будет происходить фрезеровка.

Кроме того, инструмент можно закрепить другими способами. Главное, чтобы центр отверстия идеально совпал с осью фрезы, а патрон и выключатель были доступными. Все станочные элементы должны быть прикреплены жестко, без каких-либо перекосов.

Простейший станок

Они обязательно должны быть расположены строго перпендикулярно, то есть под углом в 90 градусов. В подошве следует проделать отверстие под выход инструмента. Стойка по ширине будет равна габаритам корпуса электрической дрели и на 2 см длиннее. На ней при помощи хомута, который размещен выше патрона, будет прикреплена дрель. Она дополнительно будет зафиксирована упором, который будет прижимать тыльную сторону корпуса с другой стороны от шпинделя, или же другим хомутом ниже, чем ручка. Косынка будет обеспечивать жесткость конструкции, причем одна сторона будет прилегать к подошве, а вторая к самой стойке.

При раскраивании подошвы, а точнее основания конструкции следует нарисовать на листе фанеры квадрат, причем его стороны должны быть равны ширине корпуса электрической дрели. С двух сторон, которые к нему прилегают, нужно добавить полоски, которые равны толщине фанеры. Отметьте центр расположения инструмента и сделайте отверстие при помощи перьевого или корончатого сверла.

Далее следует вырезать подошву по контуру, а угол, противолежащий соединению косынки и стойки, следует округлить. На обратной стороне просверлите отверстие на 0.4 см и сделайте углубления, которые будут потайными под головками саморезом, при помощи сверла на 0.8 см. В противном случае шляпки винтов снова будут царапать стол при выступании, а также нарушать прилегание подошвы. Получится перекос.

Снизу на подошву вы сможете наклеить тоненькую резинку или даже кусочек линолеума. Это будет обеспечивать плавное скольжение во время работы фрезера. При помощи угольника, установите стойку на месте и прикрутите ее на винты. Косынка будет прикреплена одной стороной к основанию, второй к стойке, что обеспечит жесткость конструкции. После нужно отметить положение электрической дрели, когда инструмент начнет опускаться ниже, чем подошва. Прикрутите упор и хомут, а для удобства выполнения работ подошву можно сделать из органического стекла.

Станок с вертикальным движением фрезы

Если у вас есть слесарный опыт и требуемый набор деталей и компонентов, то вы сможете установить самодельный фрезе на боковые цилиндрические стойки. Снизу на них накиньте пружины, которые будут поднимать дрель наверх. Крепление выполняется при помощи металлических уголков, саморезов и скоб. Глубина фрезерования может быть отрегулирована винтами-упорами.

Алгоритм сборки

До того, как приступить к изготовлению ручного фрезера на основе обычной электрической дрели, требуется подготовить все нужные материалы и чертежи, с указанием  размеров и того,

как будет прикреплена дрель, которая будет заменять ручной фрезер:

1. Отметьте на подошве или столе центр оси шпинделя.
2. Вырежьте отверстие под выход электрического инструмента.
3. Далее укладываем электрическую дрель на стойку и сделайте отметки положения упора и хомута, чтобы все закрепить.
4. Строго под прямым углом следует прикрутить косынку и стойку.
5. Зафиксируйте корпус инструмента на основании.

Станок, который будет сделан своими руками, должен быть прочным, не иметь перекосов и люфтов. В таком случае на нем можно будет работать как обычным фрезером.

От теории к практике: изучаем принцип работы фрезерных станков по дереву

Самую большую сложность для начинающего «самодела» представляет создание вращающейся фрезы. Лучший станок – тот, который сможет обрабатывать дерево, как по прямому, так и по кривому контуру

Здесь важно правильно выбрать и закрепить саму ножевую головку, которая является главным рабочим органом фреза. Она фиксируется на шпинделе, который расположен на валу электродвигателя. Чаще всего эта деталь располагается вертикально

Вся конструкция крепится на станину, которая может перемещаться по двум осям. Существуют разные виды станков, каждый из которых обладает своими особенностями конструкции. Если вы планируете заниматься фигурной резьбой по дереву, то вам подойдёт ручной фрезер с подвижной фрезой. За основу можно взять технологию, используемую в ручных резаках

Чаще всего эта деталь располагается вертикально. Вся конструкция крепится на станину, которая может перемещаться по двум осям. Существуют разные виды станков, каждый из которых обладает своими особенностями конструкции. Если вы планируете заниматься фигурной резьбой по дереву, то вам подойдёт ручной фрезер с подвижной фрезой. За основу можно взять технологию, используемую в ручных резаках.

Готовые ручные фрезы удобны в работе, однако, не слишком дешёвые. Впрочем, создать подобную машину можно из подручных средств

Такие аппараты имеют простое устройство. В корпусе спрятаны ключевые узлы и элементы. Движущую силу обеспечивает мотор. Он «прячется» в корпусе и фиксирует держатель для переходников или цанг, в которые вставляются и фиксируются различные по диаметру фрезы.

Однако далеко не каждый мастер будет удовлетворён ручным резаком

Для выполнения более сложных задач лучше обратить внимание на стационарные фрезерные станки

Фрезером можно не только работать с плоскими поверхностями, но и создавать выемки и пазы

В отличие от ручного способа, изделия, обработанные электрическими станками, выглядят намного эффектнее. Да и существенно экономится время. Отдельно стоит сказать о платформе, которая, как правило, выполнена из металла. Она может крепиться штангами к корпусу отдельно. Нижняя часть имеет плиту скольжения из гладкого материала – это поможет инструменту плавно идти от точки к точке.

Важный параметр — устойчивость платформы. Лучше, если она будет выполнена из литого (у дорогих моделей) или штампованного (у бюджетных вариантов) материала. Это обеспечит лучшее прилегание к поверхности. Погружные модели считаются более профессиональными, они помогут создавать не только выемки, но и вытачивать пазы и отверстия нужной формы и глубины.

Мощность фрезера прямо пропорциональна весу аппарата

Это важно учитывать при выборе ручного инструмента

Фрезер из дрели (простая насадка)

Всем привет, предлагаю к рассмотрению интересную и простую насадку для дрели, которая превратит обычную дрель во фрезер. Делается насадка очень просто, она изготовлена из дерева. Со своими задачами самоделка справляется вполне нормально. Конечно, качество и быстрота работ будет зависеть от состояния дрели и ее мощности. Если проект вас заинтересовал, предлагаю ознакомиться с ним более детально.

Список материалов:— доска;— 4 шурупа;— два винта с гайками;— брусок;— необходимые насадки для фрезера.

Список инструментов:— дрель;— наждачная бумага;— коронки для сверления, перьевые сверла и пр.;— зажимы;— ножовка по дереву;— линейка, маркер, штангенциркуль.

Процесс изготовления самоделки:

Шаг первый. Два кругаСначала нужно вырезать из дерева два кругляка, для этого работаем дрелью. Один круг будет потом переделан в кронштейн для установки насадки на дрель. Ну а другой круг будет работать как упорная плоскость для фрезера.

Вырезанные круги при помощи шуруповерта шлифуем наждачной бумагой, как на токарном станке. Внутри деталей автор просверлил отверстия коронкой.

Шаг второй. КронштейнИз одного кругляка из дерева сделаем кронштейн для установки насадки на дрель. Устанавливаться насадка будет в ту часть дрели, где крепится передняя ручка. Делаем замеры, а потом отрезаем от круга лишнее, как автор, чтобы можно было устанавливать винты с гайками, и сверлим под них отверстия.

Ну а в итоге разрезаем кронштейн на две половинки, чтобы его можно было потом стягивать.

Шаг третий. Сборка конструкцииЧтобы соединить две детали, нам понадобится вырезать две стойки, для этих целей подойдет брус. Сверлим отверстия, а потом все стягиваем при помощи шурупов.

После этого останется установить дрель и испытать насадку.

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Варианты конструкции: делаем фрезерный станок из подручных средств

Оборудование можно соорудить из дрели, болгарки, «стиралки». Это наиболее популярные бытовые варианты. Устройства получаются с меньшей мощностью и ручного типа, но пригодны для незначительных работ.

Как из обычной дрели сделать функциональный фрезер по дереву

Здесь сооружается подставка, и меняется оснастка. Это главные критерии сотворения такого варианта фрезера.

Хвостовик фрезы фиксируется в патроне. Можно сделать фрезер вертикального и горизонтального действия (пример 1 и 2). Подставка создаётся из ЛДСП.

Пример 1:

Пример 2:

Преимущества и недостатки фрезера из дрели

Плюсы такого устройства:

• Простота применения.
• Мало пыли от работы.

Минусы:

• Слабое качество результата по причине невысоких оборотов (3000 в мин).
• Очень узкий спектр функций.

Как сделать фрезер из болгарки

Есть два способа:

• На шпиндель инструмента накручивается цанга. Работа может идти со всеми оснастками, которые имеют хвостовики цилиндрической формы.
• На шпиндель крепится стандартный патрон кулачкового типа (от дрели)

Фрезер из двигателя от стиральной машины

Создаётся стол по описанному методу. Вал мотора ставится на цангу. Для этого заказывается специальный переходник.

Создаётся подъёмная система для контроля над выходом инструмента: на двух трубах крепится двигатель и резьбовая шпилька.

Она одним окончанием идёт в гайку, фиксированную к дну стола, а вторым – в нижнюю сторону двигателя. На ней прочно фиксируется поворотное устройство – колесо. За счёт регулируется высота.

Разные способы изготовления фрезера по дереву своими руками

Подробно о нескольких вариантах, как сделать фрезеровальный станок по дереву. Речь о переделке под фрезер дрели и двигателя стиральной машины, а также о подробностях изготовления инструмента с числовым программным управлением.

Переделка из дрели

В качестве средства для изготовления фрезера по дереву своими руками может пригодиться обычная дрель. Плюс такого варианта в том, что новый инструмент легко разбирается, то есть фрезерный станок вновь становится дрелью. Да и денежные траты на подобную самоделку практически нулевые.

Пошаговая инструкция переделки дрели на фрезер по дереву:

1. Найти ненужную ручку от электроинструмента – это будет рукоятка.
2. Соединить дрель с рукояткой подходящими крепежами и специальными уголками.

Прикрученная рукоятка

1. Функцию опорной конструкции будет выполнять оргстекло. В нём размечается и прорезается круглое отверстие так, чтобы туда беспрепятственно проходил патрон дрели.
2. На одинаковом расстоянии от отверстия с двух сторон прорезается по одной дырке под ножки опорной конструкции. Этими ножками будут две металлические трубки небольшого диаметра. По бокам они фиксируются зажимными крепежами. Закрепление дрели на опорной конструкции также осуществляется с помощью зажимов, которые подводятся к валу.

Закрепление на опоре

1. Площадка на ножках устанавливается на ещё одну пластину. Для этого используют поворотные крепежи, что даст возможность менять угол наклона фрезера.
2. Собственно, угол наклона и глубина погружения рабочей насадки будет регулироваться специальным подвижным зажимом.
3. После надёжной фиксации дрели в опорной конструкции меняется родная оснастка. Поставить фрезу в патрон дрели напрямую в большинстве случаев не получится, понадобится переходник-адаптер. Найти его в магазине или интернете нетрудно.

Сделанный таким способом фрезер сможет выполнять все основные виды обработки дерева, вплоть до фигурной заточки. Минусы есть, притом существенные – не слишком высокая прочность рабочей насадки, а также меньшая скорость вращения по сравнению с оригинальными фрезеровочными агрегатами. Показатель можно повысить, поставив движок от перфоратора.

Из движка стиральной машины

Хорошим вариантом мотора под самодельный фрезерный станок по дереву будет движок от стиральной машины.

Двигатель от стиральной машины

Главных моментов в такой переделке два – посадка вала на цангу и создание фрезерного лифта. Разобравшись с подключением проводов, следует отрезать болгаркой резьбовую часть штатного вала двигателя – она не нужна.

Эта часть отрезается

Чтобы присоединить к валу цангу под фрезу, понадобится заказать специальный переходник у токаря и найти зажимную гайку.

Отверстия под опору двигателя стиральной машины станут основой лифта для фрезера-самоделки. В качестве втулок рекомендуют применять латунные трубки. Диаметр их должен быть таким, чтобы трубка сидела в гнезде максимально плотно. Для надёжной усадки дополнительно можно добавить эпоксидной смолы.

После этого на опорной конструкции высверливается отверстие под привод фрезера и размечаются места, куда будут приварены трубки под лифт. Но предварительно на трубки надеваются пружины. За счёт них будет обеспечено перемещение фрезера. На одну из опорных трубок крепится гайка с высверленным сбоку отверстием. В него вкручивается винт с ручкой, которая и будет регулировать положение фрезера во время работы.

На трубке слева – регулятор положения

Фрезер по дереву с ЧПУ

Один из наиболее надёжных видов фрезеровочных станков – агрегат с ЧПУ, то есть числовым программным управлением. Прослужить такой фрезер по дереву сможет долго, но сделать его своими руками – задача непростая. Вот с чем предстоит столкнуться:

1. Нужно уметь работать с CADпрограммами. В них создаются чертежи и схемы перемещений фрезы по заданным алгоритмам.

Пример чертежа

1. Настройка программы в ЧПУ.
2. Отдельные комплектующие для станка данного вида придётся заказывать из-за рубежа – с того же Aliexpress, к примеру.
3. Установка ходовых винтов и муфт, а также правильное подключение электронных элементов управления.

Под элементами управления подразумеваются:

• блок питания;
• контроллер;
• драйвер для обеспечения хода режущей насадки.

Все перечисленные детали помещаются в отдельный блок. Его необходимо установить подальше от мотора фрезера, чтобы вибрации не воздействовали на работу микросхем.

Мини фрезерный ЧПУ станок

Как сделать фрезер из болгарки

Не секрет, что угловая шлифовальная машина часто используется для для шлифовки, полировки и фрезеровки различных поверхностей дисковыми и чашечными насадками. Но если на шпиндель агрегата накрутить цангу, то получится фрезер из болгарки, который сможет работать не только с дисковыми фрезами, но и с любой оснасткой, имеющей цилиндрические хвостовики.

Если в цангу зажать фрезу из твердосплавного материала, то получится фрезер по металлу.

Также, чтобы сделать фрезер, на шпиндель болгарки можно закрепить и обычный кулачковый патрон от дрели.

На фото выше показано приспособление для болгарки, превращающее ее в ручную фрезерную машину. Как сделать приспособу, можно понять из этого видео.

Некоторые особенности

Схема подключения фрезера к контроллееру. Стоит позаботиться об обустройстве основания под двигатель. Для этих целей можно использовать прочный пластик или применить более дешевый материал. Например, дома может заваляться лист ДСП. Из него необходимо вырезать панель небольшого размера, а затем прикрепить ее к двигателю. Как это сделать?

На самом деле все просто. На любом двигателе имеются крепления под болты. Можно воспользоваться ими и болтовым соединением. Есть и другой способ, который заключается в использовании специальных застежек.

Теперь остается главная проблема, которая заключается в том, как закрепить двигатель и патрон. Кстати, можно использовать патрон от любого перфоратора. Эти 2 устройства очень схожи между собой по структуре, поэтому он подойдет просто идеально.

Итак, необходим специальный переходник. Тут без помощи сторонних лиц не обойтись. Придется обращаться в специализированную мастерскую, чтобы профессионалы выполнили эту работу.

https://vsyavagonka.ru/youtu.be/R0G2zYPiTKw

Теперь фрезер ручной готов к работе. Остается только испытать его на деле. Для этого сначала стоит установить самую простую фрезу. Она должна быть достаточно легкой. После этого подключить фрезер к источнику питания. Если он будет работать нормально, то можно приступать к его полноценной эксплуатации.

Если есть желание, то для такого ручного фрезера всегда можно соорудить самодельный стол.

Теперь можно сверлить отверстия, обрабатывать кромки деталей, нарезать на них резьбу. Все это можно делать с помощью самого обыкновенного ручного фрезера. Полученный в ходе работы инструмент имеет свои преимущества и недостатки.

Шаг второй: разметка платформы и других деталей фрезера

На получившейся пластине я сделал симметричную разметку и при помощи картонного лекала, приготовленного заранее, отметил место будущего выреза. После этого металл был разрезан на 2 части. Что при этом получилось, можно увидеть на фото.

Две заготовки, с которыми и придётся работать

В большей части, при помощи угловой шлифовальной машины с отрезным кругом, была выбрана отмеченная снизу область – это оказалось несложным. Однако в таком виде использовать заготовку было нельзя. Края выемки были неровными. Поэтому она была зажата в тиски и обработана до необходимого уровня шлифовальным кругом.

Вот такой вид приобрела заготовка после окончательной обработки

Обработка второй детали: изготовление крепления для болгарки

Для установки УШМ на будущей станине, нужно было проделать в металле отверстие соответствующего размера. Диаметр его должен был совпадать с посадочным местом кожуха болгарки. Этого удалось добиться при помощи коронки по металлу. Несмотря на мои опасения, что эта работа создаст какие либо проблемы, всё прошло довольно гладко. При этом бонусом, что меня особенно порадовало, мне досталась широкая толстая шайба, которая была высверлена коронкой из оставшейся части двутавровой балки.

Коронка по металлу справилась с возложенной на неё задачей на «отлично»

Далее, также используя самодельное лекало, я нарисовал на металле очертания будущего кронштейна. Его вырезать оказалось немного сложнее, чем основание. Однако при наличии желания, нет ничего невозможного. На фото видны места, которые требуется удалить – они помечены крестиками.

Очертания кронштейна готовы, можно приступать к вырезанию

Естественно, после того, как деталь была вырезана, её снова нужно было довести до ума шлифовальным кругом

Кстати, не стоит обращать внимание на слишком длинные «уши» кронштейна. Впоследствии, после подгонки, они будут отрезаны за ненадобностью. Обработка кронштейна при помощи шлифовального круга и УШМ

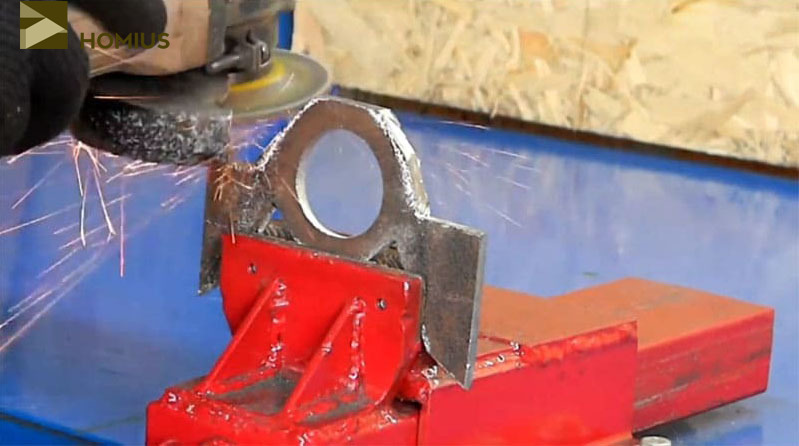

Обработка кронштейна при помощи шлифовального круга и УШМ

Далее, путём проб и ошибок, была произведена окончательная подгонка, после которой можно было удалить лишнее. Главное, что отверстие, высверленное при помощи коронки, идеально подошло по размеру.

Практически окончательный вид детали – осталось только убрать лишнее
