Форматно-раскроечные станки

Определение

Форматно-раскроечный деревообрабатывающий станок является универсальным оборудованием для продольного или поперечного пиления и раскроя под углом досок, листовых материалов из дерева, а так же пластмасс и мягких металлов.

Совокупная работа основного пильного органа и вспомогательных подрезных дисков обеспечивает высокую степень обработки материала. С помощью этого сложного устройства происходит быстрая, технологичная раскройка сырья для последующего изготовления качественной продукции. Агрегат имеет внушительные размеры и надежную опору на каркас-станину, поэтому способен выдержать вес крупногабаритных листов материала.

Ручной раскрой деталей ДСП: Пошаговая инструкция

1 Расчерчиваете на листе бумаги, желательно в масштабе, размеры плиты. Не забудьте уменьшить ее с каждой стороны на 10 мм.

2 Сортируете список по однотипности необходимых деталей. Например, бока кухонных шкафчиков обладают одинаковыми размерами – 500 х 712 мм.

Их довольно много, выписываете все подобные детали отдельно. По этому же принципу продолжаете сортировку: одинаковая ширина, одинаковая структура и так далее.

3 Раскладываете на листе ДСП сначала крупные детали и те, которые должны обладать схожей структурой. Не забывайте о ширине пилы – 4 мм! Здесь вам уж точно пригодится калькулятор.

4 Размещаете остальные детали. Можно проработать несколько вариантов, пока не получится тот самый, идеальный, максимально экономный и выгодный.

Особенности выбора

Если с типом и конфигурацией оборудования покупатель уже определился, то напоследок ему стоит обратить внимание также на следующие характеристики:

• Мощность двигателя. Лёгкие станки обладают мотором мощностью 1,5 – 2 кВт. Этого достаточно для распиливания тонкой фанеры и древесно-волокнистых плит. В случае с древесно-стружечными скорость раскроя будет невелика. Для резания одинарного слоя большого формата подойдёт станки мощностью до 4-х киловатт. Промышленные агрегаты, работающие от трёхфазной электросети, допускают раскроя материала пачками и стопками, а мощность их достигает 6 – 8 кВт.
• Размер диска. Станины и места крепления оснастки делают таким образом, чтобы модно было закрепить диск в определённом диапазоне величин. Минимальным стандартом считается диск 200 мм, а в тяжёлые и некоторые средние устройства можно установить и 550 мм. От данного параметра зависит максимальная толщина разрезаемого материала.
• Частота оборотов. От этого числа зависит скорость реза и производительность оборудования. В некоторых моделях есть регулировка числа оборотов. Для работы с древесиной и материалами на её основе обычно используется частота от 2500 до 6000 об/мин.
• Механизм каретки. Может быть сделан с использованием шариковых подшипников или роликовых устройств качения по алюминиевым направляющим. Шариковые каретки менее подвержены загрязнению, зато роликовые способны выдержать больший вес листов, уложенных на раскроечный стол и отличаются долгим сроком службы.

Раскроечно-форматный станок – это необходимое оборудование для производителей корпусной мебели, обладающее высокой степенью универсальности

При выборе и покупке станков обращайте пристальное внимание на гарантийное обслуживание и ремонт, так как любая поломка чревата простоями в работе

Критерии выбора

Выбирая форматник обращают внимание на такие эксплуатационные характеристики, как:

1. Длина и глубина пропила;

2. Скорость вращения пилы;

3. Производительность станка;

4. Габаритные размеры и вес ФРС;

5. Надежность и долговечность.

От геометрических параметров пропила завися размеры обрабатываемых заготовок. Так, длина пропила покажет, какой длины заготовки можно обрабатывать. Что касается глубины пропила, то для заготовок из массива дерева необходимо, чтобы этот параметр составлял более 100 мм. Для менее грубых материалов используют станки, обеспечивающие глубину пропила порядка 100 мм.

ВНИМАНИЕ! Максимальная длина пропила ФРС находится в диапазоне 147 до 320 см.

От скорости вращения пилы зависит толщина заготовки. Чем последняя толще, тем скорость пиления должна быть выше. От этого параметра зависит также производительность форматника и мощность его электродвигателя. Так, для распиловки мягких материалов (дерево, ДСП и пр.) понадобится станок с электродвигателем мощностью 3,7-4,0 кВт (бытовой класс). При обработке массивной и твердой древесины желательно применение электромотора мощностью не меньше 5 кВт.

Вес форматно раскроечных станков определяет качество распиловки. Чем жестче конструкция станка и больше его вес, тем меньше вибрация рабочих элементов и точнее, а значит качественнее будет обработка заготовки.

Выбирая станок, необходимо четко представлять себе помещение, где он будет установлен. Если помещение небольшое, то лучше приобрести малогабаритный, например, вертикально ориентированный станок.

Что касается надежной и долговечной работы форматно-раскроечных станков, то специалисты рекомендут покупать модели известных производителей, например, таких как JET, PROMA, Holzmann и др., гарантирующих безаварийную эксплуатацию выпускаемого оборудования на протяжении 5…6 лет.

Особенности выбора

Если с типом и конфигурацией оборудования покупатель уже определился, то напоследок ему стоит обратить внимание также на следующие характеристики:

• Мощность двигателя. Лёгкие станки обладают мотором мощностью 1,5 – 2 кВт. Этого достаточно для распиливания тонкой фанеры и древесно-волокнистых плит. В случае с древесно-стружечными скорость раскроя будет невелика. Для резания одинарного слоя большого формата подойдёт станки мощностью до 4-х киловатт. Промышленные агрегаты, работающие от трёхфазной электросети, допускают раскроя материала пачками и стопками, а мощность их достигает 6 – 8 кВт.
• Размер диска. Станины и места крепления оснастки делают таким образом, чтобы модно было закрепить диск в определённом диапазоне величин. Минимальным стандартом считается диск 200 мм, а в тяжёлые и некоторые средние устройства можно установить и 550 мм. От данного параметра зависит максимальная толщина разрезаемого материала.
• Частота оборотов. От этого числа зависит скорость реза и производительность оборудования. В некоторых моделях есть регулировка числа оборотов. Для работы с древесиной и материалами на её основе обычно используется частота от 2500 до 6000 об/мин.
• Механизм каретки. Может быть сделан с использованием шариковых подшипников или роликовых устройств качения по алюминиевым направляющим. Шариковые каретки менее подвержены загрязнению, зато роликовые способны выдержать больший вес листов, уложенных на раскроечный стол и отличаются долгим сроком службы.

Раскроечно-форматный станок – это необходимое оборудование для производителей корпусной мебели, обладающее высокой степенью универсальности

При выборе и покупке станков обращайте пристальное внимание на гарантийное обслуживание и ремонт, так как любая поломка чревата простоями в работе.

Особенности конструкции

Производительность и функциональность форматно-раскроечного станка зависит от его особенностей его конструктивных элементов, основными из которых являются:

1. Подвижная каретка — механизм перемещения рабочего стола, оборудованный стальной направляющей для скользящей подачи обрабатываемого изделия на пильное полотно и точного распила. Она оснащена концевой ручкой и винтами для отпирания и запирания устройства. Стальной шариковый привод предназначен для перемещения каретки по направляющим станка. Он имеет вид линейной платформы со специальным сепаратором для шариков.
2. Станина — каркас для закрепления рабочего механизма станка. Она имеет несколько резьбовых опор, устанавливающихся в стойки рамы. Такое крепление позволяет регулировать горизонтальный уровень агрегата и обеспечивает плавный ход рабочего стола.
3. Стол представляет собой массивную плиту с жестким креплением, на которой происходит раскрой изделия. Она выполняется из прочного и легкого металла — алюминия со специальным оксидным покрытием, которое предотвращает истирание и деформацию поверхности во время работы.
4. Панель управления с кнопочным механизмом, регулирующим ход рабочих операций.
5. Дополнительное оборудование может быть представлено рукавом аспирации для удаления древесной пыли, стружки и других отходов производства.
6. Измерительные линейки для продольных и поперечных пропилов, а также пропилов под углом в 90 и 45 или перекидной упор.
7. Расклинивающий нож, который предназначен для предотвращения обратного выброса изделия позади пильного полотна.
8. Регулируемый защитный кожух, закрывающий пильный орган.

Точность работы форматно-раскроечного станка обеспечивает сложный конструкционный механизм, показывающий высокие показатели рентабельности благодаря наладке и калибровке его основных рабочих элементов.

Пильный узел

Пильный узел — центральный рабочий орган форматно-раскроечного станка. Он представляет собой полотно с двумя пильными дисками, которые приводятся в действие с помощью электродвигателей, установленных в специальном отсеке.

Диск, расположенный ближе к заготовке, называется подрезным. Для получения качественного, ровного распила без задиров и сколов он располагается в одной плоскости с основным пильным полотном, то есть под нулевым наклоном. Механизм оснащен органами настройки для установки подрезного диска в проектное положение. Подрезная пила вращается со скоростью около 8000 об\мин. в противоположном направлении, первой разрезая обрабатываемую поверхность, предотвращая деформацию изделия.

Для качественного распила материала зубья на пильных дисках имеют различную форму. Трапециевидные зубья предназначены для выборки материала. Зубья прямой или прямоугольной формы служат для зачистки поверхности изделия.

Основная пила

Комплектация основного пильного полотна следующая:

1. основная пила диаметром от 200 до 350 мм;
2. плоский, поликлиновой или зубчатый ремень;
3. расклинивающий нож.

Совместно с подрезным диском основная пила выполняет раскрой материала, но имеет меньшую ширину. Скорость ее вращения составляет в среднем 4000 об/мин.

Расклинивающий нож предназначен для фиксации выполненного распила в раскрытом положении. Это необходимо, чтобы избежать непроизвольного выброса материала в случае его смыкания.

Особенности подвижного стола

Форматный (подвижный) стол необходим для подачи листового изделия в пильный узел, поэтому он имеет увеличенные габаритные размеры. Он крепится в прорезь подвижной каретки с помощью установочных винтов, запорных и плоских шайб. Его перемещение происходит с помощью стального роликового механизма, находящегося в стяжной рейке стола. Для удобства он оснащается регулировочной ручкой, приводящей подвижной механизм в действие.

Форматно-раскроечный станок своими руками: чертежи, видео, фото

По мере развития проекта Пиропринтер, нашей команде приходится оптимизировать какие-то процессы. Нам давно требовалось сделать какой-то станок или приспособление для быстрого и аккуратного роспуска фанеры для последующей фрезеровки. Не буду утомлять, сразу покажу результат, который мы получили:

Вот такой форматно-раскроечный станок мы сделали своими руками Поясню сразу — мы не мебельное производство, где форматник — это один из основных инструментов.

И к нему идет требование обязательного наличия подрезного пильного диска для пиления без малейших сколов и высокой производительности.

Раскрой фанеры (и другого листового материала) для нас — это вспомогательный производственный процесс, не требующий высокого качества реза.

Те, кто когда-либо сталкивался с раскроем листов фанеры (1,5*1,5м), знают, что распиливание сопровождается рядом сложностей:

• Лист громоздкий и требуется много места, если пилить его в горизонтальном положении;
• При раскрое поперек волокон появляется много сколов;
• Выдержать ровную линию от края до края, просто отпиливая по нарисованной линии не просто — рез немного плывет.

Исходные требования были простыми: нужен бюджетный вариант форматно-раскроечного станка, который можно собрать своими руками. Рез должен быть прямым и без сколов. При раскрое тратить минимум времени на выставление размеров. Форматник должен занимать минимум места.

Назначение форматно раскроечного станка

Основные функции форматно-раскроечного станка заключаются в формировании ровного реза на поверхности ламинированного ДСП или ДВП. При этом предъявляются особые требования к качеству кромки.

Внешне конструкция напоминает простую пилораму. Разница заключается в жесткой фиксации заготовки относительно режущих компонентов. Для увеличения качества присутствуют два диска различных диаметров. Один из них больше другого и вращается в обратную сторону. Это дает возможность уменьшить вероятность появления сколов на торце деревянной поверхности.

При изготовлении самодельной конструкции следует учитывать такие моменты:

• устойчивость оборудования во время работы;
• наличие измерительных инструментов для предварительной раскройки деревянного листа.
• размеры рабочего стола. Они напрямую зависят от габаритов заготовки;
• меры безопасности. Это относится к оборудованию и рабочему персоналу. Для удаления стружки обязательно должен присутствовать вытяжной механизм, режущие компоненты находятся под специальным чехлом.

Важным фактором является предварительный расчет всех элементов конструкции. Она должна выполнять свои функции в зависимости от степени нагрузки. Одним из недостатков форматно-раскроечного станка является невозможность формирования резов фигурной формы. Для этого необходимы другие типы оборудования.

Во время анализа заводских моделей следует учитывать толщину обрабатываемого материала и его удельную плотность. Это повлияет на выбор пильных дисков.

Почему решили сделать форматно-раскроечный станок своими руками, а не купили готовый?

Самый дешевый готовый форматник с горизонтальным расположением листа стоит 220 тыс руб. (марка Jet).

Пример готового горизонтального форматника. С листом фанеры он занимает очень много места

В данной конструкции есть подрезная пила. И по идее можно было самим собрать что-то подобное из готового циркулярного (распиловочного) станка или ручной циркулярной пилы. Самый простой дешевый циркулярный станок стоит 7 тыс руб, что-то по серьезнее обойдется в 30 тыс руб.

А со свободным местом у нас в мастерской проблематично (напомню, что раскрой фанеры — у нас вспомогательная функция). Поэтому нам подходил только вертикальный форматно раскроечный станок.

Самый простой вертикальный форматник обойдется в 230 тыс руб.

Бюджетный вариант вертикального форматинка, который нам не очень понравился

Тот, что нам понравился стоит около 300 тыс руб (причем, это бюджетный, так как серьезные форматники стоят от 500 тр до 1,5 млн). Правда, я нашел вариант на авито самодельный на металлической раме с закрепленной на нем простой ручной циркулярной пилой за 100 тыс руб. (+доставка).

Да, есть еще и простое готовое решение — пилить вдоль специальной шины (если ваша модель циркулярки предусматривает пазы под шину и шина под вашу пилу в принципе существует). Так рез будет ровным.

Но есть некоторые неудобства, связанные с шиной: долго размечать и выставлять, руки находятся в напряжении от веса циркулярки, распускать так придется либо в горизонтальном положении листа или как-то его фиксировать на расстоянии от пола, не удобно длинную шину использовать для распила коротких кусков фанеры и пр.

Лайфхаки

Для того, чтобы избежать возникновения сколов при распиле ДСП или ламинированной плиты, необходимо предварительно прочертить на материале линию раскроя острым инструментом. Свести к минимуму повреждение декоративного слоя плит может наклеенный на поверхность материала вдоль линии распила бумажный скотч.

Форматно-раскроечное оборудование обеспечивает высокую точность раскроя материала, что принципиально важно для мебельного производства. С их помощью делаются угловые, поперечные и продольные распилы древесно-стружечных плит различной плотности, а также массива дерева

Лучшие форматно-раскроечные станки

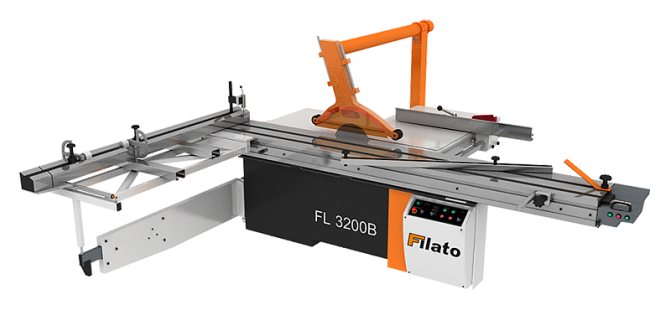

Filato FL-3200B

Страна производитель – Италия. Модель предназначена для продольного, поперечного и углового раскроя. Она одинаково хорошо раскраивает листовые заготовки различной плотности текстуры. Металлическая рама станка сварена из прямоугольных труб. Она обладает повышенной прочностью, устойчива к деформации.

Для гашения вибрации оборудования во время его работы корпус Filato FL-3200B усилен стальными листами, имеющими толщину 3-4 мм. Из стали выполнены и направляющие цилиндрического типа. По ним движется алюминиевая каретка. Кнопки управления станком расположены в электронном блоке, расположенном в удобном для доступа месте.

Характеристики:

• габаритные размеры – 3300х3100х900 мм;
• вес – 1050 кг;

максимальная высота пропила – 110 мм.

Достоинства:

• наличие электронного дисплея и кнопки аварийной остановки работы станка;
• надёжность;
• долговечность;
• простота обслуживания и эксплуатации.

Недостатки:

• высокая стоимость;
• сложности в настройке работы каретки.

Bosch GTS 10 XC

Страна производитель – Китай. Модель оснащена функцией торможения, имеет ограничитель пускового тока и блокировку от перегрузок. Предназначена для небольших мебельных производств. Рабочий стол имеет выдвижные элементы, позволяющие раскраивать крупногабаритные листы различного по плотности материала.

Конструкция имеет хорошо продуманную систему подачи плит, что обеспечивает точность и лёгкость раскроя материала. Надёжность фиксации листов обеспечивается параллельным упором. Максимальный угол наклона – 47 градусов. На станке можно получить чистый и ровный продольный и поперечный разрезы. На станке можно распиливать пластмассовые и алюминиевые профили.

Характеристики:

• габаритные размеры – 635х343х768 мм;
• максимальная глубина распила – 79 мм;

вес – 35 кг.

Достоинства:

• плавный пуск;
• прочность конструкции;
• надёжность в работе;
• ёмкий угловой упор;
• наличие пылесборника и адаптера для подключения пылесоса;
• простота настроек и обслуживания.

Недостатки:

• возможность появления люфтов;
• высокая стоимость.

Holzmann TS 315VF-2000

Страна производитель – Австрия. Модель считается лучшим профессиональным станком своего класса. Предназначено для продольного и поперечного распила плит. Конструкция станка позволяет вырезать из листов сложные конфигурации. Отличается быстрым, точным и аккуратным распилом материала.

Станок предназначен для оснащения мебельных и столярных цехов. Может распиливать ДСП, МДФ, ДВП, фанеру, акрил, композитные и другие материалы. Алюминиевая каретка обладает высокой точностью настройки. Из такого же материала выполнены упоры и разметочные линейки. Рабочий стол выполнен из виброгасящего чугуна. Корпус имеет сварную конструкцию.

Характеристики:

• габаритные размеры – 910х741х104 мм;
• максимальная глубина распила – 100 мм;

вес – 263 кг.

Достоинства:

• повышенная безопасность;
• эффективная очистка рабочей зоны от пыли и стружки;
• точная регулировка;
• качественный распил.

Недостатки:

• высокая стоимость;
• может распиливать только плиты небольших размеров.

ZENITECH FR 1800

Страна разработчик – Швейцария, производитель – Китай. Модель предназначена для продольного, поперечного и углового распила. Станок является профессиональным оборудованием. Оснащён мощным трёхфазным двигателем. Обеспечивает высокую точность распила. Может распиливать древесно-стружечные материалы различной плотности, а также пластик и композитные материалы.

Рабочий стол имеет раздвижную конструкцию, выполненную из чугуна. Из такого же материала изготовлена станина. Несмотря на мощный двигатель, станок малошумный в работе. Каретка имеет алюминиевое исполнение. От перегрева оборудования во время работы обеспечивается системой воздушного охлаждения.

Характеристики:

• габаритные размеры – 936х756х1040 мм;
• максимальная глубина распила – 100 мм;

вес – 300 кг.

Достоинства:

• высокая мощность;
• точность раскроя;
• качественный распил.

Недостатки:

• высокая стоимость;
• можно делать распил только одной плиты.

FDB Maschinen MJ 61232Z-B

Страна производитель – Китай. Модель оснащена мощным трехфазным электродвигателем. Относится к группе тяжёлых профессиональных станков. Имеет чугунную станину, которая гасит даже небольшую вибрацию при работе оборудования. Из такого же материала выполнен рабочий стол. Каретка алюминиевая. На станке можно раскраивать крупногабаритные плиты.

Характеристики:

• габаритные размеры – 3250х3150х900 мм;
• максимальная глубина распила – 80 мм;

вес – 790 кг.

Достоинства:

• качественный распил;
• высокая производительность;
• простота регулировки и обслуживания.

Недостатки:

• недостаточная толщина каретки;
• большая масса;
• высокая стоимость.

Последовательность работ

Сначала готовится крепкая станина из металла, способная послужить основой станка. С этой целью лучше всего воспользоваться швеллером. Заготовки выбираются с тем расчетом, чтобы получился агрегат длиной 6.5 – 6.7 м, шириной 2.5 м, высотой от восьмидесяти до ста десяти сантиметров.

Конструируются главная направляющая раскроечного оборудования и напольная направляющая, крепятся на станине. Для них лучше всего воспользоваться трубами, размеры которых составят 6 см в диаметре, 6.5 м по длине, толщина стенки – 5 мм. Подвижную часть рабочего стола следует сделать подвижной по направляющим. Во время рабочего процесса с его помощью будет выполняться подача листового материала. Этот участок можно перемещать вручную либо установить дополнительный мотор с чпу. Линии реза по длине следует предусмотреть от трех метров. Данный параметр можно будет нарастить либо сократить, для чего просто меняется размер направляющих.

Читать также: Насадка на шуруповерт для саморезов в гипсокартон

На станину навешивается пара пил – для основного реза и подрезки. Их монтируют на пильный блок, чтобы вращение происходило во встречном направлении от движения пары асинхронных моторов. Рекомендуется предусмотреть возможность наклонять блок на сорок пять градусов, для чего следует использовать поворотное устройство на распиловочном блоке.

Выбирать электродвигатели следует внимательно, ведь они будут предназначаться для вращения пил. Мощность их должна быть не ниже 2.9 кВт. Мотор должен вращать главную пилу со скоростным режимом не менее 5 000 оборотов за минуту, а подрезной – выдавать на три тысячи оборотов больше.

Лучше всего при создании оборудования воспользоваться пильными дисками, диаметр которых равен двадцати пяти сантиметрам, что даст возможность раскраивать не только ламинированное ДСП и обрезать листы, но и использовать станок для сип-панелей.

Устройство форматно-раскроечного станка

Станина

Это основа, на которой закреплены все составляющие станка. Чем более устойчива и массивна станина, тем точнее и чище режет станок, так как тяжёлое основание гасит вибрации.

Пильный узел

Состоит из основной и подрезной пилы. Подрезной пильный диск меньше основного по диаметру и «идёт» впереди него, выполняя предварительный подпил облицовки материала. Благодаря этому основная пила, которая распиливает материал полностью, режет чисто, без сколов. Практически во всех моделях есть возможность смены угла пильных узлов от 0 до 45о.

Рабочие столы

1 – неподвижный рабочий стол, на котором крепится пильный узел; 2 – подвижный стол, с помощью каретки подающий заготовку к пилам; 3 – дополнительный стол для придерживания отрезаемых деталей материала.

Каретка

Устройство, приводящее в движение подвижный стол. Каретка — ключевой элемент станка. От её типа и качества зависит точность реза (примерно 0,1 мм на 1 м распила). Причем однажды настроенная каретка должна сохранять точность не один год!

Каретки форматно-раскроечных станков бывают двух видов:

— роликовые; — шариковые.

Какая лучше? Сами производители не скажут Вам в точности, так как у каждого типа свои преимущества.

Роликовые каретки дают большую точность и выдерживают большие нагрузки, поэтому подходят для тяжёлых, много работающих станков, но и стоят дороже. Шариковые каретки менее долговечны, но дешевле, и больше подходят для малых производств.

Ва

Рабочие столы

1 – неподвижный рабочий стол, на котором крепится пильный узел; 2 – подвижный стол, с помощью каретки подающий заготовку к пилам; 3 – дополнительный стол для придерживания отрезаемых деталей материала.

Назначение форматно-раскроечного оборудования

Процесс работы за станком

Эта аппаратура предназначена для выполнения продольных, поперечных резов древесины и раскроя пиломатериалов под заданным углом, форматного обрезания и порезки заготовок щитового типа, исключения и добавления свесов после их облицовывания. И, к тому же для раскроя на болванки определённого размера полноформатных плит.

Задействованное в мебельном производстве форматное оборудование, даёт возможность выпускать высококачественную продукцию. На этих станках можно задавать базовые параметры элементам мебели, чтобы в дальнейшем по ним осуществлялась обработка. С помощью раскроечных станков можно выполнять как разовую обработку заготовок, так и серийную.

Форматно-раскроечный агрегат способен обрабатывать такие материалы, как:

• древесина любой породы;
• фанера различной толщины;
• плиты USB, МДФ, ДВП и ДСП;
• листы из композита с пластиковой облицовкой или ламинированные плёночно-бумажным материалом, меламином или шпоном.

Цель обзора

• Довести до расчетливого руководителя все аспекты выгодной работы на дорогом высокотехнологичном станке;
• предложить начинающему предпринимателю лучшие версии подходящего оборудования;
• помочь неопытному рабочему разобраться в видах и моделях форматников, тонкостях их настройки и безопасной эксплуатации.

Какой материал в рамках вашей деятельности, чаще всего предполагается обрабатывать на форматно-раскроечном станке? Poll Options are limited because JavaScript is disabled in your browser.

Для начала приведу основные характеристики, на которые нужно обращать при выборе и примерные значения.

Таблица основных технических характеристик форматно-раскроечных станков

Характеристика	Значение	Для кого
Ориентация рабочего стола	Вертикальная	Для торговых точек, чтобы в ограниченных условиях осуществлять транспортный рез листовых древесно-композитных материалов.
Горизонтальная	Для мебельного производства, где недопустимы сколы и погрешности в размерах деталей.
Длина пропила, мм	до 3 000	Для небольшого цеха, в котором кроят щит массива и ЛДСП на индивидуальные заказы.
от 3 000	Для организации, специализирующейся на серийном производстве корпусной мебели из ЛДСП.
Глубина пропила (вылет диска), мм	до 50	Для фирмы, которая постоянно работает с одной разновидностью древесно-плитных материалов.
более 50	Для компании, под задачи которой необходимо раскраивать мебельный щит, фанеру, любые древесно-композитные плиты. Не только поштучно, но и пакетами.
Скорости вращения пильного диска	одна	Для организаций, которые пилят однотипные материалы.
более одной	Для цеха, где кроят разные по плотности и составу плиты.
Габариты рабочего пространства станка, м2	до 9	Для компактных помещений производственных структур малого бизнеса.
свыше 9	Для просторных цехов мебельных компаний.
Конструкция ходовой системы каретки	шариковая	Для распила 3-5 листов ДСП в день.
роликовая	Для раскроя 20 и более листов за смену.
Рабочая настройка положения дисков	ручная	Для компаний, которым не критичен низкий темп работы
электронная	Для организаций, силами которых ведётся поточное производство корпусной мебели и столярных изделий.

В процессе поиска оборудования, обращайте внимание на ширину каретки. При прочих одинаковых технических характеристиках, следует выбирать станок с наиболее широкой поверхностью каретки. Это связано со сравнительно лучшим распределением нагрузки на подвижные части конструкции форматно-раскроечного станка

Благодаря чему получило распространение справедливое мнение: чем шире каретка, тем меньше расходов на настройку и продолжительнее сроки безаварийной работы

Это связано со сравнительно лучшим распределением нагрузки на подвижные части конструкции форматно-раскроечного станка. Благодаря чему получило распространение справедливое мнение: чем шире каретка, тем меньше расходов на настройку и продолжительнее сроки безаварийной работы.

Сводная таблица моделей

Модель	Характеристика	Средняя цена, руб.
1.	Простой и надёжный станок с самой практичной кареткой в классе бюджетного оборудования. Ремонтопригоден, без проблем с запчастями – ремни и подшипники можно подобрать даже в каталоге автозапчастей. Новый или б/у идеален для раскроя под единичные заказы. Для поточного производства слабоват.	155 000
2.	При способности работать с полноформатным листом ЛДСП, эта модель занимает самую небольшую площадь среди прочих форматно-раскроечных станков. Пильный узел подаётся в полуавтоматическом режиме, рез под углом невозможен. «Живые» б/у модели.	220 000
3.	Самый доступный и наиболее «сырой» полноформатный станок из числа нового брендового оборудования. Выделяется простотой конструкции и простейшим обслуживанием. Требует постоянного контроля за положением опорных и состоянием подвижных элементов. Не для поточного производства. Цена б/у моделей явно завышена.	400 000
4.	Лидер по всем показателям на вторичном рынке круглопильного оборудования. В мебельный цех или столярную мастерскую эту модель можно брать несмотря на самую высокую цену за б/у форматник. И даже приобретая новый станок, вы получаете проверенное временем оборудование – базовая версия почти полвека модернизируется производителем. Учитываются не только новые технологии, но и пожелания конкретных заказчиков. Поэтому у него нет слабых мест.	450 000
5.	Самый безопасный – пильный диск останавливается через 0,005 секунды, после касания зубьями открытого участка кожи оператора. Самый дорогой – после каждого срабатывания защитного механизма, диск и ответственные элементы подлежат замене.	850 000

Как сделать форматник своими руками

Сборка стола с подвижной кареткой обойдется дорого, потребуется много времени. На картинке представлена схема форматного станка.

Самый простой способ — установка на массивном столе стационарного пильного узла. Этапы сборки распиловочного устройства:

1. Устанавливается массивный стол, покрытый гладким листовым материалом.
2. Снизу на шарнирной подвеске помещается дисковая пила. Нужно, чтобы рабочая часть фрезы через прорезь в столешнице могла выдвигаться вверх.
3. В качестве направляющих планок применяются дюралевые профили. В столешнице делают ряд отверстий для установки фиксаторов заготовок.

Какие недостатки обнаружились и что я бы переделал

• Диаметр валов 20 мм. Профессиональные форматники используют валы по 40 мм, поэтому их сложно изогнуть при раскрое. Почему не взяли 40 мм? Если честно, задушила жаба — один вал 2 метра диаметром 40 мм стоит почти 10 тыс руб. А их нужно 2 (напомню, весь форматник вышел в 10-11 тыс руб вместе с циркуляркой). Если решите собрать на мебельной штанге (для плечиков) — сразу не советую — у нас полнотелые 20 мм валы немного изгибаются, а штанги просто погнет.
• Деревянный каркас. Дерево имеет свойство «гулять» и рассыхаться. Поэтому какие-то бруски может немного погнуть от изменения влажности. Алюминиевая рама из станочного профиля обошлась бы в 30-40 тыс руб. Из простых квадратных труб из алюминия примерно вдвое дешевле, но у них жесткость на изгиб ниже, чем у станочного профиля. По идее, можно ключевые места укрепить металлическими уголками (речь про погонажные изделия, а не угловые крепления деталей под углом 90 град). Но опять же рама прикреплена к полу и стене, а проблема изгибания решается периодической регулировкой положения валов.
• Фанеру все же предпочтительно взять ламинированную, а не простую ФК. Так листы будут ездить веселее. Почему мы не использовали ламинированную? Потому что на нашем складе была только ФК, а отдельно заказывать лист ламинированной желания и времени не было. Возможно, исправим в будущей модификации.
• Втулки из полипропилена для скольжения подвижной каретки иногда немного подклинивают и они посвистывают. Сейчас я бы сделал чуть иначе, но показываю именно так, как это было у меня в процессе изготовления
• Вместо валов с противовесом лучше все же поискать трос с «рулеткой с обратной тягой» (прошу прощения — точное название не искал этого узла). Должно выйти не дороже моего варианта, но собрать будет такую конструкцию будет проще. Плюс, пропадет лишнее сопротивление в роликах, которые я использовал над станком.

P.S. Если вы впервые на нашем сайте и интересуетесь столяркой, то посмотрите какие классные вещи делает наш станок ЧПУ выжигатель Пиропринтер (это не краска — это ВЫЖИГАНИЕ):

О самом станке ПИРОПРИНТЕР можно почитат тут

Что бы сделать форматно раскроечный станок своими руками необходимо:

Как сделать кромкообрезной станок своими руками

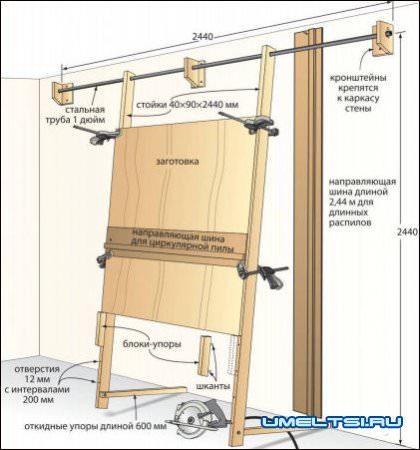

Первым делом закрепить болтами откидные упоры длиной 600 мм на нижних концах стоек сечением 40×90 мм. Внизу стоек сделайте 12-миллиметровые отверстия с шагом 200 мм для шкантов, фиксирующих переставные блоки-упоры. У верхних концов стоек и в трех настенных кронштейнах просверлите отверстия диаметром 38 мм для стальной трубы диаметром 1 дюйм. На концах трубы сделайте отверстия для шплинтов. Труба продевается в отверстия кронштейнов и стоек, а затем фиксируется шплинтами. Для работы расставьте стойки так, чтобы обеспечить поддержку внешних краев заготовки. Если нужно распилить поперек целый лист, поставьте его торцом на пол и прижмите струбцинами к стойкам выше линии раскроя, чтобы струбцины не были помехой для пилы. Для раскроя меньшего куска, а также когда нужно распилить целый лист вдоль, поставьте его на блоки-упоры, чтобы расположить на удобной высоте, и зафиксируйте струбцинами к стойкам.

Чтобы точно установить направляющую шину для циркулярной пилы, закрепите у одного края струбцину ниже линии разметки и положите на нее один конец направляющей, зафиксировав второй конец, переходите к первому и окончательно его выровняйте.

Для этой цели можно даже самому собрать промышленное оборудование — раскроечный станок.
