Электрические резьбонарезные клуппы

Использование электрического резьбонарезного электроинструмента

Используя резьборез для труб электрический, можно существенно ускорить проведение работ и повысить их качество, стандартные резьбонарезные головки имеют размеры 1/2, 3/4, 1 и 1.1/4 дюйма. Помимо головок, в набор входит электроинструмент и струбцина, нарезание производят в следующей последовательности:

1. Закрепляют на поверхности заготовки струбцину при помощи винта, надевают головку от электрического клуппа вместе с электроинструментом на заготовку и фиксируют его ручку в боковой трубке струбцины.
2. Прижимают электроприбор к торцу, включают обратный ход (против часовой стрелки) вращения головки до надежного схватывания с трубной кромкой, затем переключают направление движения устройства на прямое для нанесения профиля. При выполнении резьбонарезных операций резцы покрывают специальным маслом, облегчающим резку и предотвращающим попадание стружки под ножи.
3. После прямого прохода на всю длину попеременно включают обратный и прямой ход, для того, чтобы освободить канал от стружечных вкраплений. Реверс переключают несколько раз, после чего извлекают головку резьбореза с заготовки.

При этом необходимо следить, чтобы стружка не попадала под ножи – для этого ее убирают кисточкой и периодически смазывают ножи специальным маслом, препятствующим ее налипанию.

Как правильно нарезать резьбу на трубе трубным клуппом

Перед тем, как воспользоваться инструментом, необходимо разобраться с некоторыми нюансами. Внешне инструмент не вызывает никаких трудностей – установил соответствующего диаметра плашку, и нарезай себе резьбу. Однако не все так просто! Перед тем, как выполнять нарезку резьбы, нужно подготовиться к этому мероприятию. Процедура в виде инструкции по нарезанию резьбового соединения выглядит следующим образом:

1. Завальцовывание трубы. Обязательная процедура, так как это поможет упростить процесс нарезки спиралевидного соединения. Завальцовывание представляет собой уменьшение наружного диаметра трубы на несколько миллиметров. Делается это с помощью применения напильника, турбинки, наковальни и молотка, а также газового ключа. Мастера используют для завальцовки болгарку с заточным кругом
2. Обработать завальцованный участок трубы любым видом смазочного материала – Литол или Солидол. Этими же материалами можно обработать резцы, что поможет продлить срок их службы путём уменьшения сопротивления при нарезке
3. Если нарезание резьбы выполняется на трубе, которая расположена рядом возле стены или в грунте, нужно зафиксировать ее газовым ключом, чтобы избежать нарушения целостности крепления второго конца трубы. Если же труба не закреплена, ее нужно зажать в тисках, и только после этого приступать к обработке
4. Нарезка выполняется медленными возвратно-поступательными движениями, так как большая скорость приведёт к выходу из строя инструмента
5. Надев на трубу плашку, необходимо установить ее строго в перпендикулярном положении торцевой части материала, то есть выровнять положение плашки относительно трубы
6. Медленными движениями надо нарезать первый виток, который является основным. При нарезке необходимо делать один оборот вперед, а затем возвращаться на 0,5 оборота назад. В процессе возврата будет осуществляться удаление металлической стружки
7. Как только первый виток будет нарезан, дальнейшее применение инструмента облегчается, и заключается только в выполнении возвратно-поступательных движений

После этого выкручивается плашка, и проверяется качество и целостность получившейся резьбы. На нее можно накрутить соединительную муфту, проверив качество завинчивания. Сколько нужно витков на трубе для надежного соединения? Этим вопросом задается каждый мастер, орудуя аналогичным инструментом. Количество витков составляет столько, сколько их на резаке или на соединительной муфте.

Важно знать! В процессе нарезки не стоит торопиться, иначе все старания могут привести к притуплению резцов на инструменте. Нельзя использовать плашку, на которой повреждены или сточены резцы, так как это может привести к нарушению целостности трубы. Если нужно нарезать резьбу на трубе, которая находится в стене, когда доступ имеется только с торцевой части, то понадобится воспользоваться специальным переходником-удлинителем, как показано на фото ниже

Если нужно нарезать резьбу на трубе, которая находится в стене, когда доступ имеется только с торцевой части, то понадобится воспользоваться специальным переходником-удлинителем, как показано на фото ниже.

Нарезка резьбы на трубе в стене при помощи клуппа с переходником

Многие могут подумать, зачем покупать клупп, если можно обратиться к токарю, который нарежет резьбу любого размера, диаметра и формы. Инструмент в основном рассчитан на исключительные случаи, когда нужно нарезать резьбу на месте. Этот прибор действительно очень удобен в эксплуатации, помогает всегда решить проблемы со стальным трубопроводом, когда возникает необходимость выполнения резьбового соединения.

Если предпочитается сварка вместо резьбового соединения, то стоит понимать один важный нюанс — при сварке внутри трубы образуется участок, который будет причиной скопления засорений. При некачественном нанесении сварного шва через время может возникнуть течь, поэтому единственное правильное решение — купить трубный клупп, и произвести нарезание резьбовых витков в нужном количестве.

https://youtube.com/watch?v=POlwUW4NKE8%3F

Публикации по теме

Как правильно работать шпателями: их виды, назначение и особенности применения

Главное что нужно знать при выборе ножовки по газобетону

Выбираем секаторы с храповым механизмом как наточить и отремонтировать инструмент

Как пользоваться пистолетом для пены — устройство, виды, выбор и ремонт

Основные критерии выбора клуппа

Какой выбрать клупп? При самостоятельном выборе рекомендуется учитывать следующие параметры:

• тип управления механизмом;
• производителя оборудования и его стоимость.

Разновидности по типу управления

На современном рынке представлены два основных вида клуппа, управление которыми производится ручным или электрическим способом.

Ручной работает за счет мускульной силы мастера.

Инструмент с ручным способом управления

Качественный ручной клупп отличается:

• невысокой стоимостью по сравнению с электрооборудованием;
• простой применения;
• независимостью от электрической энергии.

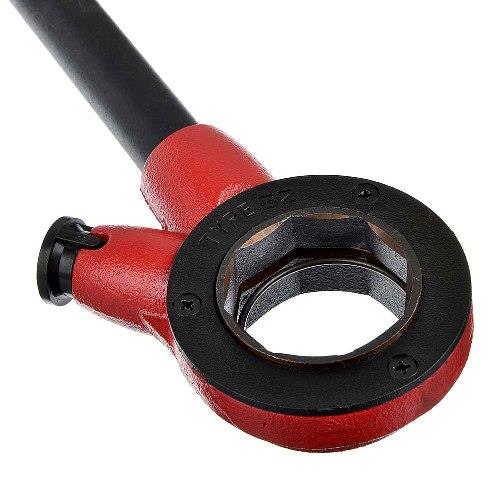

Некоторые модели с ручным способом управления дополняются трещоткой. Устройство позволяет производить вращение резьбонарезной головки при небольшом угле работы поворота удерживающей рукоятки.

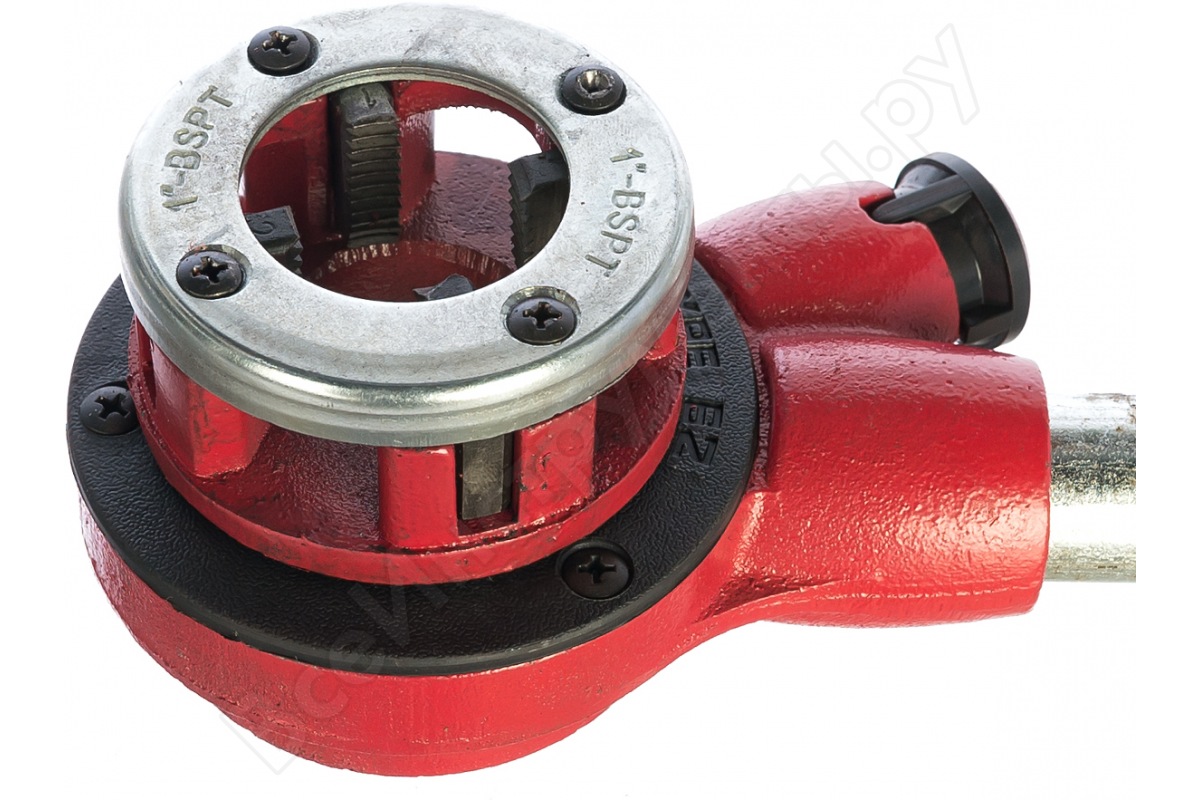

Дополнительное приспособление – трещотка

Профессиональные мастера преимущественно используют электрический резьбонарезной клупп, который отличается:

• большей производительностью, что способствует нанесению резьбы в более короткие сроки;
• удобством использования;
• большей стоимостью по сравнению с ручными инструментами.

Электроинструмент для нанесения резьбы

Какой лучше клупп? Ручной инструмент, как правило, используется для прокладки бытовых трубопроводов самостоятельно. Электрический клупп применяется профессиональными мастерами для сооружения бытовых или промышленных магистралей.

Популярные производители и их особенности

Отзывы мастеров и иных потребителей специализированного оборудования позволили составить рейтинг наиболее популярных производителей. В него входят:

российская компания Зубр. Основное производство расположено в Китае, но этот факт абсолютно не отражается на качестве выпускаемой продукции. Для изготовления клуппов используется легированная сталь марки 9ХС, что означает долговечность эксплуатации.

Большое количество моделей, различающихся размерами и наполнением наборов клуппов, по разной цене (от 3 000 рублей) позволяет подобрать оборудование для различных целей;

Набор из трех клуппов с ручкой трещоткой от компании Зубр

российская компания Сибртех. Производитель специализируется на изготовлении продукции, которая может быть использована в одиночку или в комплекте, что позволяет приобрести резьбонарезную головку в пределах 350 – 750 рублей. Все элементы совместимы и взаимозаменяемы;

Оборудование от российской компании Сибртех

немецкая компания Kraftool, выпускающая инструменты под брендом Stayer. Оборудование отличается прочностью, долговечностью и более высокой стоимостью. Одиночный клупп можно приобрести за 500 – 1 000 рублей, а стоимость наборов варьируется от 4 500 рублей.

Оборудование немецкого производства

Также можно выделить французский бренд Virax, оборудование которого отличается высокой прочностью и более высокой стоимостью (от 14 000 рублей за набор из трех клуппов и рычага управления) и китайские компании Matrix, Hondli, Sturm, производящие оборудование в среднем ценовом диапазоне (450 – 800 рублей).

Наиболее популярными производителями электрических клуппов являются американская фирма Ridgid и германская компания Rothenberger.

Особенности и технические характеристики

Технические характеристики помогают нам делать правильный выбор и использовать инструмент с легкостью. Давайте рассмотрим основные из них:

• Размеры. Именно габариты изделия позволят понять, насколько удобно будет использовать клупп в том или ином месте. Самые маленькие размеры у клуппа без рукояти, а также без направляющей струбцины. Его точность ниже, инструмент требует сноровки, а работа проходит с применением трубного ключа для вращения.
• Размеры резьбы. Наиболее ходовые размеры 1 дюйм, ½, ¼, 3/4 дюйма. В продаже есть универсальный клупп, расстояние между режущими элементами которого можно регулировать, подгоняя под нужный диаметр.
• Вес изделия. При разных размерах вес может отличаться. Например, «Зубр ЭКСПЕРТ 1/2″ весит порядка 650 грамм и имеет внешний размер 7х7,5х7. Напротив, Sturm 1065-04-1-1/2 с размерами 11,4х12х10,8 весит порядка 2 килограмм. При равных диаметрах Sturm 1065-04-1-1/2 весит больше, что говорит о применении стали большей массы и более высокого качества. Но не стоит забывать о габаритах, где порой придется пренебречь качеством, ради того, чтобы клупп влез между трубой и ближайшей стеной.
• Тип привода. Выделяют ручной и механический. От этого зависит стоимость и габариты изделия.

Разновидности

Каким электрическим резьбонарезным клуппом пользуетесь Вы?

СтационарнымПереносным

На рынке представлен большой ассортимент электрических устройств для нарезки резьбы на трубах.

По габаритам трубонарезные клуппы можно разделить на:

• Стационарные – по сути, это полноценный резьбонарезной станок. Такие устройства отличаются повышенной мощностью, возможностью резки труб, и расширенной комплектацией насадок.
• Переносные – отличаются небольшими габаритами, помещаются в кейс вместе с насадками. Предназначены только для нарезки резьбы – сами трубы на них резать, как правило, нельзя.

По виду резьбы клуппы бывают с насадками:

• Для метрической резьбы – все размеры указаны в миллиметрах, угол резьбы составляет 60 градусов.
• Для дюймовой резьбы – чаще всего, это устройства для европейского рынка. Угол резьбы равен 55 градусам.

Устройство клуппа для нарезки резьбы маевского

Этот нарезной инструмент применяется для трубной резьбы. У нее меньше величина шага и глубина нарезки, чем у дюймовой при том же угле у вершины. Это самый простой среди трубных клуппов. С другой стороны — он имеет более сложную конструкцию чем косой, но принцип тот же, использование двух раздвижных плашек. Корпус (1) имеет съемную крышку (4) на двух винтах. Внутри стоят плашки (2), положение которых регулируется двумя винтами (3). Расположение плашек в корпусе строго определенное, ориентирами для этого служат установочные риски.

Есть два существенных отличия от предыдущего варианта.

Первое отличие — это три комплекта сменных плашек:

• №1 — диаметры резьбы ½ — ¾ дюйма;
• №2 — диаметры резьбы 1-1½ дюйма;
• №3 — диаметр резьбы 2-2½ дюйма.

Второе отличие — это направляющий фланец и сменные направляющие втулки (под каждый диаметр трубы), что облегчает перпендикулярное расположение клуппа относительно оси детали.

Для чего нужны такие строительные инструменты

Области применения механизма разнообразные: теплоснабжение, подвод воды, прокладка канализационных труб, газоснабжение. Помимо этого, изделие используется в таких случаях:

1. При возникновении необходимости соорудить сборные конструкции: легкие лестницы, теплицы, беседки и так далее.
2. При монтаже системы отопления, когда нужно соединить металлические и полипропиленовые элементы.
3. При прокладке водопроводной сети. Инструмент поможет сделать нарезки на чугунных, медных и металлических изделиях, в том числе и выполненных из нержавейки.
4. Неотъемлемое устройство при бурении скважин и колодцев.
5. Без приспособления невозможно проложить канализационную систему.

Прежде, чем наносить нарезку, необходимо очистить место от ржавчины и краски. Клупп должен свободно помещаться в пространстве между стеной и трубами. Отрезаются элементы болгаркой после тщательной разметки.

Устройство оборудования

Электрическая часть рассчитана на обычную потребительскую сеть 220 В, 50 Гц. Провод трехжильный с заземляющим выводом. Электродвигатель имеет защитную двойную изоляцию, мощностью до 1,02 кВт. Графитовые щетки коллектора со временем изнашиваются, нужна периодическая замена на новые контакты.

Усилие на режущий инструмент передается через многоосный редуктор. Например электрический клупп gerat имеет в редукторе 7 валов с шестернями, прошедшими СВЧ-закаливание. Передаточный механизм расположен в корпусе из сплава алюминия, исполнение закрытого типа не требует дополнительного внесения смазки. Он работает устойчиво при высокой нагрузке в режимах прямого, обратного хода.

Резьбонарезная часть вставляется в посадочное место внешним восьмигранником. При внутреннем Ø до 1 1/4″ закрепляется цельнометаллическим адаптером, если Ø больше – стопорным пружинным кольцом.

Все операции по установке/снятию головок производятся при отключении от электрической сети. Прибор снабжен блокировкой от случайного пуска.

Корпус клуппа покрыт прочным фиберглассом, силумином.

На что следует обращать внимание при выборе

Покупая резьбонарезной электрический клупп, следует учитывать следующие моменты:

Комплектация сменными насадками – стандартная или расширенная. Как правило, в комплекте идут плашки для наиболее распространенных диаметров резьбы.

Мощность агрегата – от силовых характеристик электродвигателя зависит и быстрота, и качество работы.

Габариты инструмента – как правило, средний вес электроклуппа находится в пределах 20-25 кг. Но бывают и более массивные инструменты, поэтому следует ориентироваться на удобство его переноски и использования.

Эргономика рукоятки и самого устройства – насколько хорошо инструмент лежит в руке, и возможно ли им пользоваться в труднодоступных местах

Следует также обратить внимание на возможность отвода стружки.

Материал и направление резьбы насадок – желательно иметь в комплекте насадки, предназначенные как для правосторонней, так и для левосторонней резьбы. Насадки из дешевого металла быстро изнашиваются, поэтому нужно выбирать резцы из легированной стали.

Качество сборки и имя производителя – у добросовестных изготовителей инструмент качественно собран, и не будет сбоить при работе.

Что можно использовать для нарезки резьбы?

Если рассматривать процесс с точки зрения трудовых и временных затрат, то оптимальным вариантом будет не трубный клупп, а токарный станок. Нужно просто поместить трубу в шпиндель, затем затянуть ее, отрезать лишнее при помощи отрезного резца, выровнять край, а уж тогда, после смены резца, выбрать параметры требуемой резьбы. В принципе, на этом все.

Но далеко не у каждого есть возможность воспользоваться токарным станком. Поэтому остаются только ручные приспособления – плашка и рассматриваемый в сегодняшней статье клупп. Но кроме этих инструментов, вам потребуется также что-либо для того, чтобы отрезать трубу. А это можно сделать как при помощи трубореза, так и посредством ручной турбинки или же обычной ножовки по металлу.

Клуппы с электроприводом

Его уже можно рассматривать как промежуточную модель для нарезки резьбы между ручным механическим инструментом и станком. Резьбонарезной электрический плашкодержатель значительно облегчает работу по нарезке резьбы и является более производительным. Есть разные варианты поставок в зависимости от набора аксессуаров и приспособлений.

В работе они используют те же головки, что и ручные модели (конечно, в рамках одной торговой марки и ограничений по диаметру резьбы). Направляющих губок в головке для устойчивого положения инструмента бывает недостаточно. Все-таки самый «слабый» из них имеет мощность 750 Ватт, но чаще используют модели от 1000 Ватт.

Если учесть, что передача вращения проходит с понижающим мощным редуктором, а 1 л.с равна 735, 5 Ватт, то удерживать в руках работающий инструмент уже проблематично. Поэтому в комплекте предусматривают струбцину-фиксатор. Как дополнительная опция может поставляться масляный насос для подачи специального масла в рабочую зону.

Есть определенные ограничения использования электрического клуппа. И дело даже не в том, что не всегда есть на площадке возможность подключения к сети. Электрический ручной плашкодержатель имеет вес от 5 кг и довольно значительные, по сравнению с механическим, габариты (тем более со струбциной). Поэтому при нарезке резьбы во время ремонта существующего трубопровода его применение просто невозможно.

Основное назначение — прокладка новых трасс и работа на объекте или использование в подготовке труб в условиях мастерской (хотя для этого уже можно применять переносные резьбонарезные станки).

В качестве продолжения темы — есть компактные переносные станки для нарезки резьбы.

Это идеальное решение для мастерской или заготовительного участка, если приходится работать со значительными объемами. Их мощность в Ваттах не отличается от бытового пылесоса или фена (от 1.5 кВт), но ее достаточно, чтобы обеспечить высокую производительность при работе с трубой до 4 дюймов. Они уже укомплектованы труборезом, гратоснимателем, автоматической подачей масла (точнее ее циркуляцией из поддона через систему фильтров) и могут устанавливаться на верстак или на съемные ножки. Трубогиб также можно сделать своими руками.

Устройство и назначение

Максимальный диаметр труб, с которыми может быть совместим электрический клупп, равен двум дюймам. Такой инструмент обеспечивает легкое, точное и надежное создание резьбовых соединений.

Электрический клупп для нарезания резьбы отличается высокой производительностью работы, такие инструменты могут быть мобильными и компактными.

Резьбонарезной инструмент электрического типа как нельзя лучше подходит для нарезки резьбы в местах, отличающихся труднодоступностью, что особенно актуально при монтаже водопровода. Используя электрический клупп нет необходимости в применении физических усилий.

Еще одна положительная особенность такого инструмента для нарезания резьбы на трубах, заключается в легкости транспортировки и простоте подготовки к дальнейшей эксплуатации.

Клупп для резьбы разного диаметра

Клупп для нарезки резьбы состоит из основной функциональной части – резцов, которые имеются и на обычной ручной плашке (лерке). Резцы располагаются в держателе, который одновременно выполняет функцию направляющей.

Обычная плашка для нарезания изготавливается с применением дорогостоящих видов стали, при этом предельная прочность нежно только резцам, которые и выполняют основную функцию – нарезку резьбы на трубах.

Электрический клупп – это, по сути, плашка, лишенная дорогих и мало функциональных деталей, он состоит из прочного держателя и резцов.

С помощью такого инструмента можно будет с высокой степенью точности и достаточно быстро нарезать резьбу на трубе.

Эффективность работы можно в разы увеличить, если электрический клупп оснастить специальной насадкой, обеспечивающей работу инструмента в особо труднодоступных местах.

Основные преимущества

Электрический клупп, выполняя функции обычной плашки, легко подготавливается к работе – ручка вставляется в держатель и с ее помощью выполняются вращательные движения.

Трубный клупп разного диаметра

Резцы подвергаются замене и легко снимаются с держателя, они могут быть приобретены отдельно. Рекомендуется приобретать резцы того же производителя, который изготовил инструмен. Среди прочих преимуществ следует отметить:

• обеспечение высококачественной нарезки резьбы в трубах из стали с размерами от 1/2″ до 1.1/4″;
• возможность выполнения работ в ограниченном пространстве;
• возможность нарезки как стандартной правой, так и конической левой резьбы;
• электродвигатель может выбирать направление хода, а скорость вращения меняется кнопкой;
• резцы отличаются высокой износоустойчивостью и способны выдерживать продолжительные нагрузки.

Производители клуппов и популярные модели

Технология изготовления резьбонарезного инструмента давно освоена и доступна как в техническом, так и в стоимостном отношении. Это определяет огромное множество производителей и торговых марок, предлагающих покупателю всех категорий клуппы ручные и электрические, для трубной и для метрической резьбы.

На рынке, в универсальном магазине или сетевом супермаркете можно встретить инструмент с каким угодно названием, в том числе скопированным, подобным и созвучным любому из приведенных и им подобных. Однозначно отворачиваться от такого товара тоже нельзя, в невзрачной упаковке может содержаться весьма качественное содержимое.

Зачем это вообще требуется?

Невзирая на то, что 21-й век наступил уже относительно давно, а магазинные прилавки пестрят различными современными материалами для газо- и водопроводов, резьба как таковая по-прежнему актуальна. Используется она достаточно давно, но все же нет никаких причин, чтобы отказываться от ее применения.

Тем не менее, все пластики (в том числе композиты, выполненные на их основе) характеризуются двумя существенными недостатками.

• Во-первых, им противопоказана высокая температура. К примеру, «потолок» для полипропилена – это всего +90 градусов. Это так, заметите вы, но в соответствии с нормами и требованиями в трубопроводах жилых зданий и не должно быть большей температуры; все верно, вот только во многих северных регионах ввиду холодных зим тепловикам приходится превышать эти нормы, иначе люди могут попросту замерзнуть. А если температура в водопроводной/отопительной системе превышает +100 градусов, то есть, точку кипения воды, то полипропилен в таком случае применять вообще нельзя. Что же касается ПЭ труб, то для них максимально допустимая температура составляет всего +40 градусов.
• Во-вторых, механическая прочность пластиков/композитов  низкая. И если трубопровод требуется проложить, скажем, под популярной дорогй или в туалете ресторана, где его могут повредить нетрезвые посетители, то от использования пластика вообще необходимо отказаться! То же касается и металлопластиковых труб, которые можно запросто деформировать либо же вынуть из фитинга.

Какие варианты остались? К сожалению, лишь сталь.  Предпочтение, конечно, лучше отдавать именно оцинкованной, так как ржавчина в трубопроводе уж точно лишняя.

Заметим также, что существует два способа добиться герметичного соединения труб из стали:

• использовать резьбовое соединение;
• использовать сварку.

Вместе с тем, далеко не каждый может похвастаться наличием сварочного аппарата, кроме того, после сварки нарушается защитный цинковый слой. А это приводит к ржавлению сварных швов. Следовательно, такой водопровод изначально будет иметь уязвимые места.

Комплектность

Стандартная комплектация, в которой производитель поставляет клупп для нарезки, включает в себя:

• ручной электрический клупп;
• головки резьбонарезные (5-6 шт, зависит от модели);
• струбцина-адаптер;
• масленка (пустая или с маслом 200 мл);
• чемодан для хранения и переноски набора (пластик).

Rems Amigo

Вставки резьбонарезные

Набор головок указан изготовителем в паспорте. Он может включать в себя приспособления для нарезания таких типов резьбы:

• Цилиндрическая
  • BSPP, Ø 1/8”-1 ¼”, правая;
  • NPSM, дюймовая, американская;
• Коническая
  • BSPT, Ø 1/8”-1 ¼”, левая, правая;
  • NPT, дюймовая, американская;
• Метрическая, М16 — М50, правая.

Комплектующие должны быть оригинального исполнения производителя. В противном случае оборудование может выйти из строя или сработает электрическая защита клуппа и оно не включится.

Критерии выбора клуппа

Также как и для любого другого инструмента, при выборе клуппа следует руководствоваться золотым правилом оптимального для пользователя соотношения цены и качества. Как показывает опыт и отзывы опытных мастеров, для металлорежущего инструмента вообще, для резьбонарезного и для клуппов в частности качество подразумевает соответствующую цену, а цена товара в основном соответствует его качеству.

При выборе рекомендуется ориентироваться именно на верхнюю границу имеющихся в наличии моделей. Нежелательным считается чугунный корпус клуппа, часто не выдерживающий прилагаемых на него усилий.

Стоимость электрифицированного инструмента на порядок выше ручного, значительно шире и диапазон цен. Здесь многое зависит от мощности и комплектации набора, а также от имени производителя. Количество брендов хотя и меньше, чем у ручных, но все-таки может измеряться десятками

В этом случае стоит обратить внимание на существующие гарантии, наличие сервисных центров, доступность запасных частей и сменных принадлежностей

Назначение устройства

Для соединения двух металлических труб пользуются сваркой или резьбовым соединением . Недостатком сварочного соединения является невозможность его разъединения при возникновении такой необходимости . При работе сваркой нужен опыт, так как соединение должно быть не только прочным, но и еще надежным .  Наличие резьбы не требует применения сварочного аппарата, что упрощает процесс соединения двух труб . Такое соединение получается надежным, прочным, а также может в любой момент быть разъединено с помощью двух ключей .

Для соединения трубы при помощи резьбового соединения нужно выполнить нарезку резьбы . Для этого используется такой инструмент, называемый клупп. Его применение позволяет получить резьбу следующих диаметров:

• полдюйма;
• ¾;
• дюйм;
• дюйм с четвертью.

Преимуществом резьбового соединения является то, что при таком способе не нарушается цинковый слой, как при сварке. Это защищает трубу от негативного воздействия коррозии, продлевая ее срок эксплуатации. Применяется инструмент для получения прочного соединения водопроводных и паропроводных труб, которые выдерживают большие нагрузки по температуре и давлению.

Как выглядит рассматриваемое устройство

Трубный клупп является прототипом плашки, а точнее он произошел от лерки. Это упрощенный вариант режущей лерки, хотя имеются изделия, которые имеют достаточно высокую стоимость. Отличается изделие от лерки и плашки тем, что имеет разборную конструкцию. Плашка изготавливается полностью из прочной стали, а в клуппе из нее отливаются только резцы.

Чтобы обеспечить эффективную нарезку резьбы на трубе, в инструменте используются прочные резцы и держатель из обычного металла. К основным конструктивным элементам трубного клуппа относятся:

• Держатель, который играет роль основания. В держателе можно заменить резцы, так как конструкция является разборной.
• Резцы. Выпускаются различных диаметров, и подлежат замене в держателе при стачивании режущей кромки.

Конструкция простейшего изделия имеет форму направляющей с фиксаторами для резцов. Усилие прикладывается к ручкам, которыми оснащается устройство. Если рукоятки отсутствуют, то нарезка резьбы выполняется путем перемещения клуппа трубным или гаечным ключом.

Разновидности инструмента

Обычно в комплекте идет набор клуппов для нарезания резьбы разного диаметра, а выглядит комплектация следующим образом.

Резьбонарезной инструмент для труб классифицируют на следующие виды:

• Ручной резьбонарезной клупп. В движение изделие приводится двумя ручками или гаечными ключами. С помощью такого вида изделия удобно выполнять нарезку резьбы на трубах диаметром до одного дюйма.
• Ручной клупп с трещоткой. Трещотка позволяет осуществлять возвратно-поступательные движения режущим инструментом при выполнении работы. Преимуществом таких изделий является упрощение работы по получению резьбового соединения большого диаметра. Пользование таким прибором напоминает завинчивание гайки на болт с помощью ключа трещотки.
• Электрический инструмент. Посредством электрического устройства обеспечивается максимальный комфорт в работе. Использовать такой инструмент рационально только тогда, когда приходится ежедневно выполнять соответствующие работы в больших объемах.

Требования к работе с устройством

Резьбонарезной инструмент относится к индивидуальному, переносному, электрическому, поэтому обязательно соблюдение следующих требований:

Закрепить фиксирующей струбциной клупп параллельно к участку трубы, на котором выполняется резьба. Добиться совпадения осей головки с продольной осью заготовки

Расстояние между фиксатором и корпусом инструмента должно быть достаточным для нарезки заданной длины.
Проверить направление вращения плашки.
Нанести резьбонарезное масло на участок, поддерживать его достаточное количество все время для уменьшения нагрузки трения, нагрева резцов.
Особое внимание обратить на заход первых двух витков, потом резьбонарезной клупп нарезает автоматически. Скорость прямого хода, которую дает электрический клупп rothenberger составляет 15 – 20 об/мин, на реверсе головка вращается 60 об/мин.
На режущих кромках прилагается значительное усилие, поэтому при работе со старыми трубами надо удерживать их газовым ключом.
Стандартный размер резьбы получается при совмещении края трубы с выходной кромкой режущей гребенки головки.
Перед каждой последующей операцией гребенки следует очищать от стружки, старого масла.
Работать с клуппом Ротенбергер надо из удобного устойчивого положения

Расстояние не должно превышать необходимое для уверенного неподвижного удержания электрического инструмента.

https://youtube.com/watch?v=rYO7M-3fDp0

Европейский стандарт нормирует продолжительность работы двигателя как S2 (кратковременный режим) с периодом, в зависимости от нагрузки, 15, 30, 45, 55 мин. В промежутке между интервалами электрическому двигателю дают время полностью остыть.

Перед началом нарезки надо подготовить торец трубы для равномерного захода резца (развальцевать, снять фаску). Резьба нарежется неправильно, если срез выполнен не под прямым углом.

В трудных условиях, при расположении резьбы близко к стенам (упорам), необходимости обновить старую нарезку, нет возможности зажать заготовку в тиски. В такой ситуации для получения эффекта при минимальном прямом ходе, возможно изменение направления гребенок в головке на обратное.

Выводы и полезное видео по теме

Все нюансы нарезки трубной резьбы одним видео:

Знания о создании, эксплуатации, обслуживании резьбовых соединений на трубах всегда актуальны для каждого человека, кто занимается хозяйством, сантехникой, прочими инженерными коммуникациями.

Без этой информации невозможно качественно производить ремонт, модернизировать системы трубопроводов, просто поддерживать работу бытовых хозяйственных систем.

Есть, что дополнить, или возникли вопросы по нарезке резьбы на трубах? Пожалуйста, оставляйте комментарии к публикации, предлагайте свои способы и эффективные инструменты для создания резьбы. Форма для связи находится в нижнем блоке.
