Как делается?
Если вы решили собственноручно изготовить токарный станок, придется запастись терпением и свободным временем. Процесс сборки будет не быстрый. В первую очередь необходимо подготовить основание для установки всех составляющих конструкции. Итак, алгоритм действий будет таковым.
- Очистите столешницу.
- Закрепите электродвигатель от стиральной машины на подготовленном основании, для этого можно использовать уголки подходящих размеров.
- Соберите подручник из металлических уголков и трубы квадратного сечения.
- Используя дрель и сверло подходящего размера, просверлите в столешнице отверстие для крепления подручника, закрепите деталь болтом.
- Соберите станину, используя 62-й уголок и болт с острым наконечником.
- Скрепите между собой подручник и заднюю бабку.
- Изготовьте насадку для вала электродвигателя, сделать её можно из куска водопроводной трубы. Зубья насадки вырезаются болгаркой.
- Приварите насадку к валу электродвигателя.
- Подключите к мотору питающую проводку.
Выполнив следующий алгоритм действий, вы соорудите небольшой токарный станок по дереву, который может пригодиться в хозяйстве. Кусок древесины, подлежащий обработке, насаживается на острый наконечник вала движка и вращающийся узел задней бабки. Запустив прибор, можно приступать к токарным работам.
Общие сведения
Плюсы и минусы самодельного станка
Единственные минусы в таком устройстве – это что самоделка не обладает всеми возможностями дорого станка, однако сделать простые вещи, вполне может, да и если приложить немного фантазии, то и с помощью самодельного станка можно получить невероятную красоту. Ну и мощность будет уступать профессиональному станку.
Простота конструкции, тоже плюс, собрать самостоятельно фрезерной станок может даже любитель, ну и заменить детали в случае поломки тоже очень легко. К тому же он собран из подручных деталей, а значит и замена их не ударит по вашему карману.
Типы двигателей стиральных машин
Перед тем как вы узнаете, как сделать станок своими руками, необходимо разобраться какой же двигатель у вас есть. Они бывают нескольких типов. Асинхронный: бывает двух типов двухфазный или трехфазный соответственно. Первые применялись еще в старых советских машинках, вторые ставятся в современные модели.
Коллекторный: мотор, в котором можно управлять частотой оборотов, часто весьма компактен в размерах.
И последние моторы, которые часто ставят в Корейские стиральные машинки – моторы с прямым приводом.
Важно:
Прежде чем приступить к созданию фрезерного станка помните о мерах безопасности. А также расчистите себе свободное пространство, чтобы ничего не задеть в процессе работы.
Варианты изготовления станка для работы по дереву

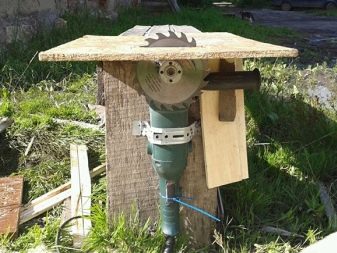

На сегодняшний день существует большое количество способов изготовления стационарной циркулярной пилы. В качестве привода для них используют угловые шлифмашинки, ручные дрели, шуруповерты, а также множество других инструментов.
Наиболее распространенными вариантами привода являются:
- привод от ручной дисковой пилы;
- станок с мотором от стиральной машинки.
Как сделать стационарный распиловочный станок — пошаговое руководство
При изготовлении понадобится небольшое количество материала и ручного инструмента, которое, как правило, есть в обиходе каждого хозяина. К нему относится:
- деревянные бруски;
- лист OSB или фанеры;
- крепежные метизы;
- дрель с набором сверл;
- ручная дисковая пила.
В качестве рабочего стола будет использоваться лист фанеры или OSB толщиной не менее 20 мм и размерами 1100 х 880 мм. Для изготовления стационарного станка для распила древесины необходимо выполнить следующие действия:
- Установить ручную дисковую пилу на место предполагаемой установки и обвести контур. После этого сделать углубление около 12 мм.
- По контуру углубления просверлить отверстия для крепежных болтов М8 и с их помощью зафиксировать ручную циркулярную пилу на обратном основании стола.
- Рядом с пилой установить розетку и подключив к ней пилу, сделать проточку, в которой будет находиться пильный диск.
- Из деревянного бруска сделать обрешетку периметра стола и ножки необходимой длины. В месте крепления пилы установить откидной короб, соорудив его из тонкой фанеры. В торце стола установить клавишу включения, предварительно соединив ее с розеткой.
- В одном из углов короба сделать отверстие для подключения пылесоса. Для фиксации шланга можно использовать пластиковый фитинг диаметром 50 мм.
- Короб фиксируется со столом при помощи металлических уголков и шурупов.
- Затем, поперек стола необходимо вырезать 2 продольных желоба для установки швеллера 150х100х10 мм. Так как рабочий стол будет покрыт листами ПВХ толщиной 4 мм, глубина проточек под швеллер должна равняться 6 мм.
- После этого можно приступать к изготовлению толкателей. В качестве направляющих, используются рейки из твердых пород древесины. Каркас толкателя можно выполнить из ламинированной ДСП толщиной 16 мм.
Посмотрев видео можно ознакомиться с детальной пошаговой инструкцией по изготовлению стационарной циркулярки из ручной дисковой пилы.
Самодельный отрезной станок с приводом от стиральной машинки
Еще одним распространенным вариантом является использование асинхронного двигателя от стиральной машины, в качестве привода пильного диска. Для бытового использования подойдет электромотор небольшой мощности, например двигатель от старой стиралки Малютка или любой современной машины — автомат.
Распиловочный станок из дрели в домашних условиях
Еще получается хорошая циркулярка с использованием ручной дрели. Затраты на материалы минимальные, а дрель есть почти у каждого в доме. Более подробно о всех нюансах и пошаговый алгоритм изготовления своими руками вы найдете в нашей статье о том, как сделать циркулярка из дрели.
Как подключить мотор?
Подключение двигателя – это самый важный этап работ, если не удастся подключить двигатель от стиральной машины правильно, то и циркулярку своими руками сделать не получится. Вся сложность даже не в подключении, а в том, чтобы добиться стабильной регулировки оборотов мотора, без этого циркулярка не будет нормально работать – диск будет рвать пиломатериал. На двигатель от стиральной машины автомат производитель устанавливает так называемый таходатчик или датчик регулировки оборотов. Но проблема в том, что работой этого датчика управляет электронный модуль стиральной машины, на циркулярку такой модуль не поставишь, поэтому придется задуматься об устройстве, которое будет управлять оборотами двигателя. Подробно о том, как регулировать обороты двигателя от стиральной машины рассказывается в одноименной статье.
Подвижные части
Успешно подключив двигатель от автоматической стиральной машины своими руками, и проверив, как он набирает и сбавляет обороты, можно начинать делать нашу циркулярку. На схеме ниже представлен упрощенный чертеж самодельной циркулярной пилы, изготовленной с применением двигателя от стиральной машины.
Пока нас будут интересовать только подвижные элементы циркулярки, на которые будет приходиться основная нагрузка, а именно:
- вал дисковой пилы;
- вал двигателя стиральной машины автомат;
- приводной ремень;
- шкив двигателя стиральной машины автомат;
- шкив вала дисковой пилы.
Приводной механизм должен работать следующим образом. Двигатель от стиральной машины приводит в движение вал с запрессованным на нем малым шкивом. На малый шкив одет приводной ремень, который передает обороты на большой шкив, одетый на вал, приводящий в движение дисковую пилу. Вроде на первый взгляд все просто, но когда делаешь циркулярку, всплывает масса тонких трудностей, которые приходится разрешать.
- Малый шкив нужно обязательно проточить своими руками, сделав на нем 3-4 поперечные бороздки, для того, чтобы ремень цеплялся за них и не проскальзывал.
- Приводной ремень не обязательно брать от стиральной машины автомат, можно взять аналогичную деталь от любой другой техники, лишь бы ремень был прочный и имел зазубрены.
- На большой шкив придется с краю наварить своими руками диск чуть большего диаметра, чтобы образовался своеобразный выступ, который не даст приводному ремню соскочить во время работы. На большом шкиву необязательно протачивать зазубрены, сцепление с ремнем будет нормальным и без этого.
- Вал, на котором будет держаться дисковая пила, а также гайка и шайба должны быть надежными, чтобы, во-первых, на высоких оборотах дисковая пила не деформировалась, а во-вторых, чтобы дисковая пила не выскочила и не причинила вред работающему с циркуляркой человеку. Лучше взять готовый вал, шайбы и гайку от штатной заводской циркулярки.
Инструкция по сборке
При помощи двигателя стиральной машины можно не просто «для красоты» собрать циркулярку. Такой аппарат будет полезен при монтажных, распилочных или строительных работах. Например, при помощи циркулярки можно без труда распустить брусок размером 10*10. Это ли не показатель?
Как подключить мотор?
Схема устройства циркулярной пилы
Подключение мотора – главный этап постройки циркулярной пилы.
Если не получится правильно подсоединить двигатель от стиральной машины, то аппарат просто не будет работать.
Сложность не в подключении двигателя, а в том, чтобы обеспечить стабильную регулировку оборотов.
Как уже писалось выше, без этого пила будет попросту рвать материал. Для обеспечения регулировки можно использовать регулятор напряжения вместо таходатчика, которым оснащают моторы стиральных машин.
При подключении некоторые мастера путаются, поскольку у коллекторных двигателей, которые ставят на машины-автомат, есть сразу несколько выходов. Поэтому и непонятно, как произвести подключение.
Подключение происходит следующим образом:
- Сначала мотор нужно несколько раз прокрутить, для того чтобы отыскать катушку возбуждения либо башмаки. От них должно идти 2 или более проводов.
- При помощи омметра, выставленного на минимальное сопротивление, по очереди прозваниваем каждый выход. Тут нужно из всех имеющихся выходов найти два с наибольшим сопротивлением. Это в случае если там более двух проводов.
- После этого требуется отыскать коллектор двигателя и щетки, от которых также должно идти два провода.
- После этого нужно найти выходы таходатчика. Часто эти провода можно обнаружить прямо на корпусе. Если их там нет, то они спрятаны в корпусе, тогда придется немного разобрать двигатель.
- Теперь нужно взять один провод от коллектора и подсоединить к нему провод от катушки.
- Другой провод коллектора требуется подсоединить к сети на 220 В.
При необходимости поменять направление вращения можно, попросту переставив местами провода. Делаем пробный пуск, предварительно отметив провода катушки и таходатчика.
Если двигатель запустился без проблем, то значит все сделано правильно. Отдельно можно рассмотреть процесс подключения двигателя при помощи регулятора оборотов:
- Один из проводов катушки соединяем с одним из проводов якоря.
- Другой подключаем к сети.
- Второй провод якоря подсоединяем к диммеру.
- Другой выход диммера подключаем к сети.
- Пробуем запустить двигатель.
Подвижные части
После того как двигатель подключен, можно переходить к созданию циркулярки. Следующий шаг — это сборка подвижных элементов, поскольку именно на них и приходится основанная нагрузка, а именно:
- Вал двигателя.
- Вал пилы.
- Ремень привода.
- Шкиф мотора от стиралки.
- Шкиф дисковой пилы.
Сама по себе конструкция проста однако есть масса моментов которые важно учитывать, например:
- Малый шкиф рекомендуется проточить, сделав 4 поперечных борозды, это необходимо для того, чтобы ремень цеплялся и не проскальзывал.
- Не обязательно использовать ремень привода от стиралки, можно взять любой подходящий главное, чтобы в нем были поперечные зазубрены.
- Вал крепления пилы должен быть максимально надежным, что также относится к гайке и шайбе. В противном случае пила может деформироваться, или даже выскочить и повредить работающего человека.
Станина и рама
После сборки подвижных элементов остается только сделать надежную раму и станину. Учитывая, что это обычная самодельная циркулярная пила, то в качестве станины можно использовать практически любой подручный материал. Например, лист плоского шифера. Все что требуется — это обрезать его до необходимого размера, и прорезать в нем отверстие под распилочный диск.
Шифера будет достаточно, однако если хочется сделать качественную и надежную пилу, то берут металлический лист толщиной не менее 3 мм. А для рамы потребуется металлический уголок в 30 мм.
Чтобы сварить раму циркулярки, необходимо:
- Сварить из уголков два металлических квадрата (или прямоугольника в зависимости от предполагаемых габаритов пилы) одинаковых по размерам.
- Далее соедините четырьмя уголками одинаковой длины.
- В верхней части приваривается еще два уголка поперек основного квадрата. Это будет опора для станины.
- Снизу привариваются точно такие же две опоры только поперечно по отношению к верхним. Это будет опора, на которой располагается мотор.
- Теперь остается приварить снизу ножки, собрать и подсоединить все элементы, и пила готова.
Инструкция по сборке
При помощи двигателя стиральной машины можно не просто «для красоты» собрать циркулярку. Такой аппарат будет полезен при монтажных, распилочных или строительных работах. Например, при помощи циркулярки можно без труда распустить брусок размером 10*10. Это ли не показатель?
Как подключить мотор?
Подключение мотора – главный этап постройки циркулярной пилы.
Если не получится правильно подсоединить двигатель от стиральной машины, то аппарат просто не будет работать.
Сложность не в подключении двигателя, а в том, чтобы обеспечить стабильную регулировку оборотов.
Как уже писалось выше, без этого пила будет попросту рвать материал. Для обеспечения регулировки можно использовать регулятор напряжения вместо таходатчика, которым оснащают моторы стиральных машин.
При подключении некоторые мастера путаются, поскольку у коллекторных двигателей, которые ставят на машины-автомат, есть сразу несколько выходов. Поэтому и непонятно, как произвести подключение.
Подключение происходит следующим образом:
- Сначала мотор нужно несколько раз прокрутить, для того чтобы отыскать катушку возбуждения либо башмаки. От них должно идти 2 или более проводов.
- При помощи омметра, выставленного на минимальное сопротивление, по очереди прозваниваем каждый выход. Тут нужно из всех имеющихся выходов найти два с наибольшим сопротивлением. Это в случае если там более двух проводов.
- После этого требуется отыскать коллектор двигателя и щетки, от которых также должно идти два провода.
- После этого нужно найти выходы таходатчика. Часто эти провода можно обнаружить прямо на корпусе. Если их там нет, то они спрятаны в корпусе, тогда придется немного разобрать двигатель.
- Теперь нужно взять один провод от коллектора и подсоединить к нему провод от катушки.
- Другой провод коллектора требуется подсоединить к сети на 220 В.
При необходимости поменять направление вращения можно, попросту переставив местами провода. Делаем пробный пуск, предварительно отметив провода катушки и таходатчика.
Если двигатель запустился без проблем, то значит все сделано правильно. Отдельно можно рассмотреть процесс подключения двигателя при помощи регулятора оборотов:
- Один из проводов катушки соединяем с одним из проводов якоря.
- Другой подключаем к сети.
- Второй провод якоря подсоединяем к диммеру.
- Другой выход диммера подключаем к сети.
- Пробуем запустить двигатель.
Подвижные части
После того как двигатель подключен, можно переходить к созданию циркулярки. Следующий шаг — это сборка подвижных элементов, поскольку именно на них и приходится основанная нагрузка, а именно:
- Вал двигателя.
- Вал пилы.
- Ремень привода.
- Шкиф мотора от стиралки.
- Шкиф дисковой пилы.
Сама по себе конструкция проста однако есть масса моментов которые важно учитывать, например:
- Малый шкиф рекомендуется проточить, сделав 4 поперечных борозды, это необходимо для того, чтобы ремень цеплялся и не проскальзывал.
- Не обязательно использовать ремень привода от стиралки, можно взять любой подходящий главное, чтобы в нем были поперечные зазубрены.
- Вал крепления пилы должен быть максимально надежным, что также относится к гайке и шайбе. В противном случае пила может деформироваться, или даже выскочить и повредить работающего человека.
Станина и рама
После сборки подвижных элементов остается только сделать надежную раму и станину. Учитывая, что это обычная самодельная циркулярная пила, то в качестве станины можно использовать практически любой подручный материал. Например, лист плоского шифера. Все что требуется — это обрезать его до необходимого размера, и прорезать в нем отверстие под распилочный диск.
Шифера будет достаточно, однако если хочется сделать качественную и надежную пилу, то берут металлический лист толщиной не менее 3 мм. А для рамы потребуется металлический уголок в 30 мм.
Чтобы сварить раму циркулярки, необходимо:
- Сварить из уголков два металлических квадрата (или прямоугольника в зависимости от предполагаемых габаритов пилы) одинаковых по размерам.
- Далее соедините четырьмя уголками одинаковой длины.
- В верхней части приваривается еще два уголка поперек основного квадрата. Это будет опора для станины.
- Снизу привариваются точно такие же две опоры только поперечно по отношению к верхним. Это будет опора, на которой располагается мотор.
- Теперь остается приварить снизу ножки, собрать и подсоединить все элементы, и пила готова.
Варианты применения моторов
Разобрав старую стиральную машину, электрический двигатель можно установить на одном из приборов.
Точильный станок
Порой здесь возникает сложность – отверстие камня отличается от размера вала электрического мотора. Придется выточить дополнительную деталь, исполняющую роль переходного элемента. Для фиксации используется гайка с направлением резьбы, учитывающим сторону вращения мотора. В противном случае, направление крутящего момента меняется переключением проводки на противоположные контакты.
Подсоединив обмотку к электросети, пусковая пара подключается к катушке. Второй конец проводки кратковременно прикладывается к обмоточному выводу, чтобы проверить направление движения мотора.
Чтобы сконструировать станок для заточки, лучше всего использовать мотор, способный выдерживать напряжение в пределах 150 – 200 В. При этом достаточно частоты вращения камня в 1 000 оборотов, чтобы его не разорвало.
Вибростол
Отличное применение мотора от старой машины, если вы занимаетесь изготовлением тротуарной плитки.
Конструктивно такой стол сложностей не вызывает. Для его изготовления достаточно ровной поверхности в виде плиты, скрепленной с основой подвижными элементами. Коллекторный мотор обеспечит необходимое вибрирование.
Бетономешалка
Мотор можно использовать и таким образом. Промышленных объемов такой агрегат не обеспечит, но значительно облегчит работы в домашнем хозяйстве.
Примечательно, что наряду с мотором придется использовать и бак стиральной машины. Лучше всего, если емкость будет активаторного типа – вместо стандартного элемента устанавливается пара стальных лопастей, внешне напоминающих букву «П». Располагают их таким образом, чтобы создать прямой угол. Сливное отверстие бака надежно закрывается.
Мощность мотора старой машины, выбранного для подключения, определяется объемами предстоящих работ. Для приготовления бетона в небольших количествах достаточно использовать однофазный двигатель.
Придется также решить вопрос с ременным приводом, установленным в машине. Лучше всего его заменить редуктором, способным понизить обороты мотора.
Ручной миксер
При помощи такого приспособления вы сможете замесить раствор для штукатурных работ, клеевой состав для укладки облицовочной плитки.
Газонокосилка
Двигатель от машины для стирки представляет собой отличное решение по показателям мощности и размерам, чтобы выполнить изготовление колесной косилки газонов. Понадобится колесная платформа, в центре которой устанавливается двигатель. От него выполняется прямое подсоединение к ножам, расположенным снизу. Высота стрижки регулируется посадкой колес по отношению к основанию косилки.
Кроме этого из б/у стиральной машины так же можно сконструировать:
соковыжималку,
коптильню,
мангал,
зернодробилку,
перосъёмную машину,
ветрогенератор,
наждак,
гриндер,
воскотопку
и многое другое.
Инструкция по сборке
При помощи двигателя стиральной машины можно не просто «для красоты» собрать циркулярку. Такой аппарат будет полезен при монтажных, распилочных или строительных работах. Например, при помощи циркулярки можно без труда распустить брусок размером 10*10. Это ли не показатель?
Как подключить мотор?
Схема устройства циркулярной пилы
Подключение мотора – главный этап постройки циркулярной пилы.
Если не получится правильно подсоединить двигатель от стиральной машины, то аппарат просто не будет работать.
Сложность не в подключении двигателя, а в том, чтобы обеспечить стабильную регулировку оборотов.
Как уже писалось выше, без этого пила будет попросту рвать материал. Для обеспечения регулировки можно использовать регулятор напряжения вместо таходатчика, которым оснащают моторы стиральных машин.
При подключении некоторые мастера путаются, поскольку у коллекторных двигателей, которые ставят на машины-автомат, есть сразу несколько выходов. Поэтому и непонятно, как произвести подключение.
Подключение происходит следующим образом:
- Сначала мотор нужно несколько раз прокрутить, для того чтобы отыскать катушку возбуждения либо башмаки. От них должно идти 2 или более проводов.
- При помощи омметра, выставленного на минимальное сопротивление, по очереди прозваниваем каждый выход. Тут нужно из всех имеющихся выходов найти два с наибольшим сопротивлением. Это в случае если там более двух проводов.
- После этого требуется отыскать коллектор двигателя и щетки, от которых также должно идти два провода.
- После этого нужно найти выходы таходатчика. Часто эти провода можно обнаружить прямо на корпусе. Если их там нет, то они спрятаны в корпусе, тогда придется немного разобрать двигатель.
- Теперь нужно взять один провод от коллектора и подсоединить к нему провод от катушки.
- Другой провод коллектора требуется подсоединить к сети на 220 В.
При необходимости поменять направление вращения можно, попросту переставив местами провода. Делаем пробный пуск, предварительно отметив провода катушки и таходатчика.
Если двигатель запустился без проблем, то значит все сделано правильно. Отдельно можно рассмотреть процесс подключения двигателя при помощи регулятора оборотов:
- Один из проводов катушки соединяем с одним из проводов якоря.
- Другой подключаем к сети.
- Второй провод якоря подсоединяем к диммеру.
- Другой выход диммера подключаем к сети.
- Пробуем запустить двигатель.
Миниатюрный станок из двигателя от стиральной машины
Циркулярка отличается крайней простотой и доступностью материалов для ее изготовления. Пожалуй, единственная дорогостоящая ее деталь – электродвигатель. Стационарные станки оборудуют мощным асинхронным двигателем, который обеспечивает распил толстой древесины любых пород, но в домашней мастерской можно ограничиться и меньшей мощностью.
Обратите внимание! Для распиловки досок средней толщины достаточно изготовить своими руками циркулярный стол с приводом от двигателя стиральной машины. Данная конструкция имеет ряд преимуществ
Двигатель от старой стиральной машины стоит недорого, более того, подобный агрегат наверняка найдется в хозяйстве домашнего умельца. Подключение данного двигателя не отличается особой сложностью, нет необходимости искать схемы, заниматься пайкой. При всем при этом мощности такого агрегата вполне достаточно для большинства видов работ
Данная конструкция имеет ряд преимуществ. Двигатель от старой стиральной машины стоит недорого, более того, подобный агрегат наверняка найдется в хозяйстве домашнего умельца. Подключение данного двигателя не отличается особой сложностью, нет необходимости искать схемы, заниматься пайкой. При всем при этом мощности такого агрегата вполне достаточно для большинства видов работ.
Схему станка можно максимально упростить, исключив ременную передачу. В таком варианте режущий инструмент будет крепиться непосредственно на вал двигателя. Станиной настольного мини-станка послужит рама, собранная из бруска сечением 40 х 40 мм. При желании ее можно сварить из уголка или профильной трубы.
В качестве подставки (столешницы) циркулярки идеально подойдет часть корпуса старого телевизора, ДСП с покрытием. Как показывает практика, данная деталь отличается достаточной прочностью, а благодаря лаковому покрытию не препятствует скольжению обрабатываемой заготовки.
В столешнице электролобзиком перпендикулярно вырезу под диск делают два параллельных пропила. По ним будет скользить подвижный угольник, играющий роль бокового упора. Он поможет делать ровный распил, при необходимости, под заданным углом.
Как сделать привод циркулярного станка
Какой двигатель нужен для него? Это зависит от того, какая стиральная машина-автомат пылится у вас в запасниках. Двигатель лучше взять, конечно, большей мощности.
Хотя для мини-циркулярки, которая собирается аналогично, подойдет и менее сильный. Ее отличие в легком весе и установке механизма не на стационарную основу, а на деревянный ящик. Он служит и станиной, и накопителем стружки.
Подготовка мотора
У коллекторных движков стиралок несколько выводов. Как определить и подключить нужные? Омметром прозваниваем вторую катушку, подбирая с наибольшим сопротивлением.
Другие подсоединения проверяем на выходах коллектора и щетки.
Также находим, замеряем и маркируем провода датчика скорости. Они могут быть расположены внутри корпуса, тогда разберите его.
Первый выход коллектора и один от катушки соединяем. Второй, с оставшимся контактом катушки, подключаем к сети. Делаем испытательный запуск.
Для включения обратного вращения контакты меняют местами.
Регулируем обороты
Чтобы циркулярная пила могла обрабатывать разные по размерам материалы, необходимо приспособление для добавления или снижения числа оборотов.
В аппарате, из которого мы сняли мотор, эту функцию выполняет таходатчик, действующий через электронный модуль. К нашему устройству последний не подойдет.
Самое простое — применить для управления подачей напряжения и, соответственно, скоростью вращения вала диммер или гашетку от ручного электроприбора. Подключение происходит так:
- один вывод катушки законтачивается с выводом якоря;
- второй — на сетевое питание;
- оставшийся выход якоря через диммер так же;
- проверив соединение, испытываем.
Сложнее вариант с использованием таходатчика. Он позволит при работе не терять мощности электропривода. Подсоединять его нужно через микросхему, которая будет выравнивать мощность при увеличении нагрузки на валу. Если невозможно купить готовую, пользуясь схемой платы TDA 1085 и перечнем необходимых деталей, ее по силам собрать самостоятельно.
Модуль движения
Он состоит из:
- Вала для насадки режущего диска.
- Вала двигателя.
- Передающего ремня.
- Шкива мотора.
- Шкива пилы.
Для упрощения можно собрать устройство без подшипников.
Через ремень привода, надетого на запрессованный меньший шкив, вал передает вращение на диск пилы. Шкив должен иметь насечки, чтобы поликлинный ремень не скользил по нему.
На краю большего шкива наваривается небольшой выступ, препятствующий соскальзыванию петли привода.
Крепление диска на вале должно быть надежным, иначе он соскочит и нанесет травму.
Отверстия для фиксации двигателя расточите, чтобы регулировать натяжение ремня.
Пусковое приспособление
Для него можно подобрать выключатель бытового электроприбора. Лучше поставить кнопочный от советской стиралки.
Схема его подключения такова:
- На входе он запитывается на два контакта, а внутри один провод раздваивается.
- Из трех выходов один будет фазой, второй нолем.
- Третий, через конденсатор, даст смещенную фазу.
Такое подключение лучше обеспечит запуск. Но после него необходимо разъединить конденсатор.
Станина
Для сварного каркаса подойдет прямоугольный двадцатимиллиметровый профиль.
Внизу располагаются надежно закрепленные привод и модуль движения. Такая конструкция оставляет свободной верхнюю платформу.
По свидетельству умельцев, сделавших такие станки, они затратили на это около полугода. Но вполне удовлетворены оборудованием. Так что дерзайте и вы!
Видео:
Плохо
Интересно 8
Супер
Сборка
В сборке циркулярной пилы нет ничего сложного, но есть некоторые нюансы. Модуль движения циркулярной пилы включает следующие элементы:
- вал двигателя;
- вал для насадки диска;
- ремень, передающий движение;
- шкив мотора и пилы.
Процесс сборки включает следующие действия:
- на меньший шкив надевается ремень привода: на пильный диск вращение передается от вала; чтобы избежать скольжения ремня, на шкиве нужны насечки, если их нет, делаем самостоятельно 3–4 поперечные бороздки;
- для лучшего сцепления на поверхность можно нанести битум;
- ремень можно использовать не только от стиральной машинки, но и от любой техники; он должен иметь зазубрины и обладать достаточной прочностью;
- во избежание соскальзывания петли привода с большого шкива на его конце наваривается небольшой выступ; можно приварить диск большего диаметра, чем шкив;
- диск на валу в целях безопасности стоит крепить очень хорошо, чтобы не произошло его соскока во время работы, что может привести к серьезным травмам;
- для регулировки натяжения ремня отверстие для фиксации двигателя нужно расточить.
Правила эксплуатации
Использование при обработке древесины таких конструкций, как самодельные пилы, оснащённые дисками, накладывает на их владельцев определённые обязанности.
Помимо хорошо закреплённого на полу стола и защитного кожуха на диске, необходимо организовать подачу лесопильного материала в обе стороны: справа налево и обратно. Доски и рейки передвигать по станине во время работы циркулярки нельзя руками, для этого следует использовать брусок или его аналог из дерева. Не рекомендуется быть вблизи вращающегося диска на расстоянии меньшем, чем 25-30 см. Нельзя держать близко к пиле руки – можно повредить пальцы.
Большая самодельная циркулярная пила
При изготовлении рамы для верхней части пилы лучше всего использовать металлический уголок шириной 25 мм. При этом прямоугольник, который будет представлять собой каркас верхней части самодельной циркулярки, должен иметь размеры 600х400 мм. Далее в углах этого четырехугольника привариваются четыре трубы, диаметр которых должен равняться 17 мм, а высота составлять примерно 2,2 м.
После этого на раме необходимо укрепить два уголка, на которых позднее будут фиксироваться подшипники. Расстояние между этими уголками напрямую зависит от длины вала. Для фиксации подшипников, как правило, применяют хомуты. Лучше всего, если подшипники, установленные на самодельной циркулярке, будут закрытого типа. Так вы сможете не опасаться, что древесная стружка будет попадать в пространство между шариками, кольцами и сепаратором. Не забудьте также нарезать резьбу на самом конце вала, чтобы в дальнейшем вы смогли установить на нем режущий диск.
Устройство циркулярной пилы.
Нижнюю часть циркулярной пилы следует сделать значительно более массивной, что обеспечит ей необходимую устойчивость и надежность. Поэтому при изготовлении нижней рамы нужно взять уголок шириной не менее 40 мм. Далее поперек рамы необходимо закрепить еще два дополнительных уголка, на которых в дальнейшем будет держаться двигатель самодельной циркулярки. Наиболее подходящим двигателем для циркулярной пилы, изготовленной своими руками, является асинхронный трехфазный мотор, с мощностью не меньше 1,5 кВт и с 1500 оборотами в минуту. Ручей шкива должен иметь достаточно большой размер, примерно 80 мм, и насаживать его следует непосредственно на сам вал. Помимо этого, вам потребуется приварить к раме довольно небольшую металлическую площадку, на которой будет размещаться пусковое устройство. Большие трубы длиной 2,2 м, которые были ранее приварены вами в углах рамы, необходимы для качественного натягивания ремня, чтобы металлические барашки поджали тонкие трубы.
Электродвигатель для циркулярки 220В 4кВт 3000об.
Измерение с помощью механического тахометра требует непосредственного контакта с поверхностью объекта.
Теперь в готовые опоры, изготовленные из труб, необходимо вделать как нижнюю, так и верхнюю части самодельной пилы, а потом затянуть и поджать ремень металлическими барашками. Запуск мотора в данной модели циркулярки своими руками осуществляется при помощи пусковых конденсаторов. С целью догрузки мотора и повышения его крутящего момента можно применить 220/36 400 Вт трансформатор.
