Определение параметров сделанной своими руками циркулярки в домашних условиях
Первостепенная задача – выбрать мощность будущей стационарной циркулярки. Обычно для домашнего пользования рекомендуют устройства мощностью до 850 Вт. Если предполагается не выполнение ремонтных работ, а постройка, например, бани или дачи, вследствие чего понадобится распиливать много материала, то можно применить двигатель мощностью 1250 Вт. Устройство с более высоким показателем не рекомендуется, поскольку такие мощные циркулярки требуют не только основательной подставки-стола, но и фиксирования последнего к полу путем крепления или бетонирования.
Важной характеристикой является глубина распиливания. В домашних устройствах она не должна превышать 8 см
На самом деле такого показателя вполне достаточно для распиливания досок, фанеры или древесных плит.
При изготовлении своими руками мини-циркулярки или же полномасштабной распиловочной конструкции обязательно следует учитывать частоту вращения. Если предполагается просто резать доски для изготовления определенных деревянных элементов, то можно ограничиться двигателем с невысокой или средней частотой. Если нужны идеально ровные и чистые спилы, то лучше использовать высокооборотный мотор. Оптимальным показателем для домашнего электроинструмента считается частота 4500 об/мин.
Двигатель в циркулярке в большинстве случаев используется из того, что имеется в запасе
Обязательно следует учесть высоту, на которой будет располагаться пусковая кнопка. Место ее размещения должно быть удобным для нажатия.
Ручная циркулярка как основа самодельной конструкции
Одним из наиболее популярных инструментов, на основе которых в домашних условиях создаются самодельные пильные конструкции, является дисковая пила (ручная циркулярка). Этим электромеханизмом при помощи круглого диска выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле. Инструмент довольно простой, имеет в наличии все основные элементы, позволяющие сделать из дисковой пилы своими руками циркулярку.
Дисковая пила состоит из следующих частей:
- электродвигателя;
- одной или двух ручек;
- защитного кожуха;
Ручной циркуляркой выполняются прямые разрезы на древесных материалах, а также на мягком и тонком металле
- удерживающей платформы (для возможности выставления диска);
- расклинивающего ножа (предупреждает застревание пильного диска в древесине).
Ручные циркулярки выделяются среди других подобных инструментов и некоторыми техническими особенностями. Например, глубину и угол распила допустимо изменять непосредственно в ходе работы. Особые возможности дают погружные пилы. Ими можно выполнять изолированные фрагментарные пропилы необходимого размера.
Точность, качество пиления ручной циркулярки зависят от количества зубцов на диске и от угла их заточки. При большом количестве зубьев качество выше, но несколько снижена производительность.
При изготовлении циркулярки своими руками из ручной дисковой пилы необходимо обращать особое внимание на мощность двигателя
Это очень важно при намерении выполнять значительные объемы работ. Имеет значение и общий вес пилы
Легкие модели подойдут для эпизодических распиливаний
Имеет значение и общий вес пилы. Легкие модели подойдут для эпизодических распиливаний.
Глубину и угол распила допустимо изменять непосредственно в ходе работы циркулярки
Что понадобится для изготовления?
Рабочий орган заводской торцовки (двигатель, корпус, режущий диск) схож с обычной ручной циркуляркой. Поэтому ручная пила легко адаптируется под торцовку. Первое, что нужно – сама ручная пила. Остаётся добавить станину для крепления электропилы и размещения заготовок.
Возможны самые разные варианты конструкции, от простейших площадок для прямого пиления до сложных устройств: пиление под углами, с протяжкой для крупногабаритных заготовок. Поэтому может использоваться разный материал и детали.
Для станины лучше всего подходит фанера толщиной 10-20 мм. Её преимущества перед другими материалами:
- Не хрупкая, как ДСП, не гнется, как ДВП.
- Не коробится, как дерево.
- Легко обрабатывается и крепится в условиях любой домашней мастерской, в отличие от металла.
- Под крышей, без попадания влаги, служит достаточно долго.
Кроме фанеры, потребуется:
- Крепеж для соединения деталей станины (саморезы, шпильки, болты, гайки).
- Деревянные бруски или металлические уголки для соединений, шарнирного узла.
- Ось шарнира (шпилька, длинный болт, шайбы, гайки).
Из инструмента обязательно потребуются и могут потребоваться:
- Пилящий инструмент (ножовка, лобзик, циркулярная пила).
- Дрель или шуруповёрт (также рекомендуем почитать, как сделать циркулярку из дрели).
- Сверла нужного диаметра.
Размеры заготовок для станины будут зависеть от того, какую конструкцию выберет мастер и от габаритов собственно самой циркулярной пилы, на базе которой делается торцовка. Например, для торцовки заборного штакетника потребуется станина длиной по заготовке (1,2-2 м). Для мелких деталей подойдет более компактная станина.
На фото изображен пример так называемой обезьяны — отрезной циркулярки с абразивным диском по металлу, но она вполне служит примером того, какая маленькая станина может использоваться в такой конструкции.
Стоимость материалов и деталей рассчитать невозможно, так как они будут разными в каждом отдельном случае. У кого-то просто уже может быть все, что нужно для изготовления, и детали не будут стоить ничего. В случае покупки стоимость будет зависеть от того, какую конструкцию выберет мастер.
Установка и крепление пилы
Далее установил пилу на лист с окном, точно отцентровал ее и разместил отверстия для крепления шпилек пилы. Шпильки использовал м6. Просверлил отверстия 5 мм для шпилек крепления пилы и нарезал резьбу м6. Шпильки были закручены в лист так, чтобы оставался 1 мм до края листа с лицевой стороны, затем они были приварены с лицевой стороны, как раз 1 мм был заполнен жидким металлом. Такой способ крепления оказался достаточно прочным.
Далее я разметил по 4 отверстия в каждом листе для расположения стоек М10, для них я не нарезал резьбу, т.к. шаг резьбы большой для М10 и в толщине металла всего 3 мм они будут держаться плохо, но зато к этим шпилькам не нужно ничего крепить вплотную, поэтому они были просто приварены с нижней стороны и верхней, верх сварка была сточена вровень с поверхностью металла. Приварены шпильки были только к верхнему листу металла.
К нижнему листу металла шпильки крепятся гайками с двух сторон. Это сделано для того, чтобы можно было легко разбирать конструкцию и быстро снимать пилу.
Далее я изготовил из профильной трубы 15х15 мм держатели барашков, к которым крепится линейка.
Линейку изготовил из уголка 32 мм и двух кусков стальной полосы шириной 40 мм.
В полосе пришлось прорезать пазы под барашки М8. Пазы я сделал так — просверлил отверстия по краям паза и вырезал паз болгаркой, а далее — любимым напильником
Полоски были приварены к уголку сваркой.
Затем я все проверил, что все хорошо подогнано, разобрал конструкцию на детали и покрасил ее.
В итоге я получил отличный стол для циркулярной пилы.
Стационарный станок
Если мастер мечтает заняться деревообработкой серьезно, то путь у него всего один — изготовление полноценной циркулярной установки. Создание такого агрегата отнимет больше сил и времени, но в процессе его эксплуатации он окупит все затраты. Единственное требования — продуманный чертеж, поэтому лучше пользоваться готовыми схемами, которые можно немного «подогнать» под свои условия.
Станина
Это основа для любого станка — рама, на которой крепятся все основные элементы конструкции. Она обязана быть устойчивой и надежной, поэтому оптимальный материал один — это непревзойденный металл. Лучшие варианты — толстостенный уголок или такая же профильная труба. Для скрепления деталей стационарного станка обычно используют сварку. Если планируется разборная конструкция, то можно допустить использование болтового соединения, однако в этом случае крепление «крепким» назвать будет трудно: потребуется постоянная его проверка.
Столешница
И здесь металл — тоже фаворит. Лучшими материалами будут сталь или алюминиевые сплавы. Возможный вариант — толстая фанера, которую оббивают листовым железом. Идеальная столешница для любого деревообрабатывающего станка обязана иметь гладкую поверхность, уметь противостоять трению, выдерживать вес до 50-60 кг легко, без малейших намеков на прогиб.
В ней делают отверстие для диска. Есть два варианта, которые используются в случае с циркуляркой:
- пропил делают в цельном листе;
- столешницу собирают из двух полотен.
Второй способ предпочтителен для металлической столешницы, так как в домашних условиях вырезание паза — операция достаточно сложная. К столешнице крепят параллельный упор. В этой роли нередко используют удобный металлический уголок. Для его крепления также делают отверстие. Альтернатива — надежные и мощные струбцины.
Мотор
Выбор двигателя для будущей циркулярки зависит от того, какие пиломатериалы планируют не ней обрабатывать. Если будут использоваться диски, имеющие диаметр 150-170 мм, то для них хватит агрегата, мощность которого составляет 0,5 кВт. Для дисков крупнее (от 350 мм) подойдет двигатель посерьезнее — как минимум в 1,1 кВт.
Если циркулярный станок будет находиться вне помещения (например, на улице под навесом), то можно использовать даже бензиновый двигатель, имеющий небольшую мощность. Есть возможность сделать его съемным.
Передача вращения
Лучший привод для циркулярки — клиноременная передача. В этом случае используют 2 шкива: первый на двигателе, второй — на вале привода. Причины такого выбора — безопасность и удобство: в случае небольшого ЧП ремень будет просто проскальзывать, оповещая мастера о необходимости выключить устройство.
Шкивы, имеющие разные кольцевые проточки (ручьи) или диаметры, дают шанс легче регулировать обороты диска, что позволяет найти оптимальный режим для обработки разной древесины. Вал, на который передается вращение от ротора, своими руками изготовить практически невозможно, поэтому данную деталь приходится покупать или заказывать у токаря. Подшипники, использующиеся для установки вала, обязаны быть закрытыми, в противном случае срок их службы будет недолог.
Маятниковая подвеска
Тот, кому не в диковинку работа с металлом, сможет сделать циркулярку, имеющую особенность, — маятниковую подвеску двигателя. Ее удобство заключается в том, что вал, двигатель и режущий диск располагаются в одной общей раме.
Одна ее сторона крепится шарниром к станине, вторую удерживает винт, который можно регулировать, если нужно изменить высоту выхода диска. Преимущество этой системы — возможность использования дисков разных размеров, простота регулировки высоты распила.
Простая циркулярка своими руками может быть изготовлена из различных инструментов, однако лучший вариант — стационарная модель, оснащенная мощным двигателем. С другой стороны, выбор модели полностью зависит от мастера, от планируемых заготовок-«фаворитов» и объемов работ.
С самим процессом можно познакомиться поближе, если посмотреть это увлекательное видео:
Циркулярка из ручной циркулярной пилы
В среде домашних мастеров распространено суждение, что самым простым способом обзавестись станковой циркуляркой является монтаж на станину ручной циркулярной пилы. Это усовершенствование позволяет обеспечить:
Обратите внимание!
Лебедка своими руками: классификация, материалы изготовления, описание этапов работы + инструкция для сооружения своими руками
Струбцина своими руками — пошаговое изготовление и описание вариантов применения струбцины
- Нож своими руками | Поэтапное описание как и из каких материалов сделать самодельный нож
- Максимальное качество распила благодаря высокой частоте вращения диска с пилящей кромкой.
- Хорошую сопротивляемость радиальной нагрузке благодаря надёжным подшипникам профессионально спроектированного и изготовленного устройства.
- Лёгкую замену рабочего органа, не требующую сложных манипуляций.
Основным преимуществом конструкции с использованием болгарки является компактный мощный электродвигатель, обеспечивающий максимальную производительность при огромных оборотах и вращающем моменте.
Пошаговый алгоритм для начинающих: от подготовки до запуска и остановки пилы
Следующие советы и рекомендации пригодятся как новичкам, так и более продвинутым пользователям циркулярных пил.
Допустим, вам необходимо распилить листовую фанеру. Что для этого нужно?
- Фанерный лист закрепляется на верстаке с помощью струбцины, таким образом, чтобы часть фанеры находилась над столом.
- Проверяется устойчивость стола и заготовки.
- Под фанерой не должно быть никаких посторонних предметов и загрязнений.
Далее работа с циркуляркой, которая разделена на два этапа:
- Настройка.
- Проверка.
Настройка циркулярной пилы – это выставление необходимого зазора между направляющим шпицем (он же расклинивающий нож) циркулярной пилы и диском. При этом расстояние между гранью шпица и зубьями диска не должно превышать 0,25 мм. В противном случае диск начнет вибрировать.
Рисунок 8
Полная проверка циркулярной пилы осуществляется следующим образом:
- Устройство берется в руки диском от себя. Разумеется, что перед мастером не должно быть никого.
- Нажимается кнопка вращения диска. Ее следует нажимать «поддавая» ускорение диска, приотпускать и снова нажимать. Звук от вращения равномерный, без посторонних шумов, а циркулярка легко удерживается в руках.
Теперь можно приступить к работе.
Виды производимых работ
С помощью циркулярных пил можно производить следующие работы:
- Если две заготовки уложить в одной плоскости, то их можно торцевать взаимно друг к другу. То же самое можно делать с широкой доской, если к ней приложить специальный упор.
- Деревянные доски можно подравнивать, если требуется их укладка встык друг к другу, например при укладке полов.
- С торца доски можно снять фаску или угол.
- Можно сделать продольный и поперечный распил под углом.
- Из бруса или доски можно выбрать четверть или сделать паз.
- Листовой материал может быть раскроен в любом направлении с помощью специальной направляющей.
- Циркулярка может разрезать пластик или любой твердый полимер.
- Ручная циркулярка может быть смонтирована на каретку или стол для стационарного использования.
Техника безопасности при работе ручной дисковой пилой с деревом
Техника безопасности при работе с ручным инструментом включает в себя целый комплекс мероприятий, который состоит из проверки оборудования, его подготовки, пробного пуска, а также обеспечения себя безопасным рабочим местом.
Подготовка инструмента
Подготовка ручной циркулярной пилы включает в себя следующие мероприятия, кстати, данные действия актуальны и для стационарной циркулярки:
- Диск надежно крепится к посадочному шпинделю и затягивается плоской гайкой. Для этого используется специальный ключ, который поставляется в комплекте к устройству. Как правило, резьба гайки имеет противоположное направление к вращению диска включенной циркулярки. Таким образом гайка идет «в затяг» при работе.
- На диск одевается специальный кожух, который закрывает его верхнюю – нерабочую или «мертвую» часть и оставляет открытой низ диска.
- Теперь можно включить циркулярку, надежно удерживая ее в руках. Дается пробное вращение. Циркулярка не должна вибрировать и издавать посторонние звуки.
Если все-таки при пробном пуске возникает вибрация и посторонние шумы, то циркулярка останавливается, проверяется затяжка диска. Если после повторной протяжки признаки неудовлетворительной работы повторились, значит проблема в механизме циркулярной пилы. Работать таким инструментом категорически запрещается.
Подготовка рабочего места
Прежде всего рабочее место не должно быть захламлено. Распилы производятся на удобном и устойчивом верстаке или столе. Заготовка должна равномерно лежать на поверхности стола.
Толщина стола должна позволять закрепление дерева под распил с помощью струбцин или тисков. Запрещается самостоятельно или при помощи посторонних лиц удерживать заготовку руками. Исключение составляет только метод работы на стационарной циркулярке, когда заготовка вручную подается к диску.
Кроме того, рабочее место должно быть достаточно освещено, проветриваться и позволять свободное перемещение мастера вокруг верстака.
Заготовки, какие должны быть, что можно пилить, а что категорически нельзя?
Ручная циркулярная пила предназначена для распила листового дерева, фанеры, бруса и отдельных досок, но при этом существует ряд ограничений.
Нельзя распиливать:
- Сборные панели, типа сколоченной вагонки. Так как в месте смыкания при распиле заготовка будет подхвачена и выброшена диском пилы.
- Деревянные листы с металлическими штифтами.
Что касается металла, то используя специальное оснащение – диски с мелкими зубцами, можно распиливать алюминиевый профиль. Но категорически запрещается распиливать сталь, чугун и другие прочные металлы.
Допускается распил металлической проволоки «катанки», тонкого арматурного прутка и керамической плитки. Но при этом сменный диск быстро придет в негодность. Лучше всего использовать для резки металла болгарку с отрезным диском или электросварку.
Как правильно держать?
Есть конкретный регламент при работе с ручным пильным инструментом, он полностью отражает методику работы.
Для работы с ручной циркулярной пилой существует ряд обязательных правил:
- Инструмент крепко и надежно удерживается. При этом есть один важный нюанс – ручная циркулярка имеет всего одну рукоять для правой руки, левая рука ладонью ложится на верх защитного кожуха. Правой рукой инструмент подается по направлению реза, а левой центруется и прижимается к заготовке. Держать циркулярку одной рукой запрещается. Более крупные модели циркулярок оснащены боковой направляющей рукоятью.
- Стоять нужно сбоку от пропила. Категорически запрещается вести циркулярную пилу на себя. Все движения делаются вперед от себя, а сам мастер стоит сбоку от заготовки.
Каким должен быть стол для пилы
При устройстве стационарного участка для обработки материалов требуется предусмотреть несколько нюансов.
Конструкция должна быть устойчивой и жесткой.
Материал, из которого изготавливается стол, должен отличаться прочностью и долговечностью.
Важно, чтобы поверхность стола была идеально ровной.
Необходимо предусмотреть заземление.
Стол необходимо оборудовать приспособлениями, обеспечивающими безопасность работы оператора.
Кнопка запуска пилы должна быть расположена в легкой доступности.
Следует предусмотреть место для сбора опилок, к которому должен быть обеспечен легкий доступ.
Рабочее место вокруг стола не должно быть захламлено, это повышает риск травматизма.

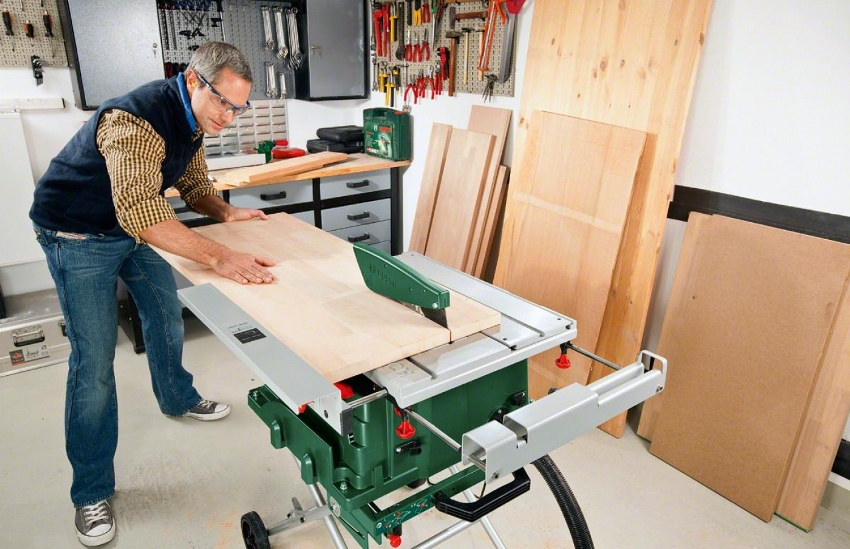

Стол для циркулярной пилы — фото
Материал, из которого производятся конструкции, различается в зависимости от назначения, места установки и частоты использования. Для бытовых нужд можно изготовить конструкцию из досок и фанеры и установить ее, например, в гараже. Работа с большим объемами материалов подразумевает повышенные требования к прочности и надежности сооружения. Лучшим решением в данном случае станет каркас из металлического профиля. Для снижения вибраций и большей устойчивости многие даже бетонируют ножки в полу.
Некоторые советы по устройству стола:
пильный диск должен располагаться строго перпендикулярно поверхности стола;
Пильный диск должен располагаться строго перпендикулярно
- стандартный и оптимальный размер столешницы — 1,2 х 1,2 м, но он может изменяться в зависимости от индивидуальных требований (если столешница — длинная, могут понадобиться дополнительные опорные ножки);
- высота стола зависит от роста мастера, обычно она варьируется в пределах 0,8…1,2 м;
- оператору удобнее, если стол будет установлен на ножках, а не на сплошных листах, например, фанеры;
- ширина щели, в которую выводится закрепленный снизу диск, не должна превышать толщину диска более, чем на 2 мм, иначе инструмент может быстро выйти из строя из-за засорения стружкой;
Циркулярный стол из ручной циркулярной пилы своими руками
- циркулярная пила должна размещаться по центру стола, чтобы не было сильного смещения центра тяжести;
- рекомендуется вывести кнопки управления работой пилы на столешницу или верхнюю часть ножки стола.
Пример усиленного верстака для циркулярной пилы
