Как утеплить железную трубу дымохода
Чтобы утеплить металлическую трубу на улице, используют базальтовый утеплитель и металлические хомуты – рулонный утеплитель необходимо обернуть вокруг трубы и закрепить его хомутами через 30-40 см. Инструмент, который пригодится при утеплении:
- Молоток, плоскогубцы, отвертка, струбцина, и другой слесарный инструмент;
- Рулетка, металлическая линейка или угольник, строительный уровень, карандаш или маркер;
- Резак или ножницы, чтобы нареза́ть в размер утеплитель для дымоходных труб;
- Приспособление для клепания и заклепки, которыми соединяют кожуха. Вместо заклепок можно использовать короткие пресс-шайбы;
- Шуруповерт или электродрель, сверла Ø 3-4 мм под заклепки;
- Если дымоход штукатурится, то понадобятся: шпателя и ведро для раствора;
- Для заделки щелей и стыков – строительный пистолет и битумная мастика.
Пожаробезопасная теплоизоляция для стен
Нанесение жидкого ППУ на стены.
В идеале негорючий утеплитель для стен должен использоваться всегда, когда речь заходит про теплоизоляцию несущих конструкций. По правилам теплотехники работы должны выполняться снаружи и только в крайнем случае изнутри. Для этих целей выбор материалов достаточно широкий:
Если раньше самым популярным негорючим утеплителем для стен была минеральная вата, то сегодня она сильно сдала свои позиции в пользу современной жидкой теплоизоляции. Речь про ППУ и пеноизол, а краска-утеплитель хоть и позиционируется как негорючий утеплитель для фасада, но по факту подходит только для теплоизоляции коммуникаций.
Сыпучие материалы для горизонтальных конструкций применимы не только во время строительства, когда им можно заполнить межстенное пространство. После возведения конструкции его можно задуть через сделанные в стене отверстия. Сыпучая негорючая теплоизоляция для стен заполняет все щели, в принципе, как и жидкий утеплитель, но у последнего есть свои преимущества:
- он легче;более низкий коэффициент теплопроводности;приемлемая цена;возможность нанесения на стену, например, на фасад.
Самым дорогим материалом среди пожаробезопасной теплоизоляции до сих пор остается вспененное стекло.
Оно бывает в гранулах, камнях (как щебень) и блоках. Для стен используются гранулы и блоки. Первые засыпаются в межстенные полости, а из вторых возводятся защитные конструкции с фасадной стороны.
Блоки достаточно крепкие, но все же не могут выступать в качестве несущих элементов. Такие материалы из-за своей дороговизны используются только на крупных объектах. Для частных домов почти не применяются, так как утепление окажется просто золотым.
Преимущества утепленного дымохода
Наружное утепление дымоотводного канала — это действенный способ защиты от пагубного воздействия конденсата, атмосферных осадков и ветра. Конечно, полностью устранить все риски с помощью теплоизоляции не получиться, но продлить срок эксплуатации конструкции ей вполне по силам. Происходит это за счёт следующих факторов:
- снижения количества отложений на стенки канала, насыщенных агрессивными субстанциями. Химически активные элементы, входящие в состав продуктов горения топлива, будут вылетать в трубу вместе с потоком дыма;
- уменьшения перепада в температуре между горячим паром и поверхностью стенок дымохода, охлаждаемого снаружи холодным воздухом, из-за которого образуется конденсат;
- снижения энергетических потерь. При эксплуатации утеплённая труба забирает меньше энергии, вырабатывающейся при горении топлива, поэтому поддерживать постоянную температуру в помещении можно будет при меньшем расходе дров или угля;
- повышения прочности и устойчивости. Система теплоизоляции, монтируемая вокруг дымохода, служит дополнительным каркасом, который повышает прочность и устойчивость конструкции к ветровой нагрузке.
Утепление своими руками — порядок действий
Перед тем как приступить к устройству теплоизоляции, подготовьте всё необходимое для работы. Очистите трубу от пыли, заделайте трещины и сколы
Важно, чтобы поверхность была сухой, иначе качество теплоизоляции снизится
Оштукатуривание
Смесь перемешивается с водой при помощи строительного миксера в пропорциях, указанных производителем. Правильнее сначала налить в ёмкость воду, а затем добавлять сухую смесь.
Шпателем или мастерком раствор наносится пятнами по всей поверхности трубы и разравнивается. Штукатурный раствор выравнивается по всей поверхности трубы
Труба обтягивается армирующей сеткой по пятнам раствора, которые закрепят её на поверхности. Сетка необходима для укрепления штукатурного слоя, она играет роль каркаса.
Поверх армирующей сетки накладывается первый слой штукатурки
Важно, чтобы он покрыл всю поверхность без пропусков. Для того чтобы слой штукатурки держался на поверхности дымохода, используют армирующую сетку
Штукатурка разравнивается и оставляется для просушки.
После этого накладывается ещё несколько слоёв, каждый из которых нужно просушить
Для хорошей теплоизоляции понадобится 3–5 слоёв.
После просушки последнего слоя труба для эстетичности окрашивается в цвет крыши.
Видео: штукатурка и утепление дымохода
Гильзирование или сэндвич-дымоход
- Для этого понадобится стальная или оцинкованная труба, диаметром больше дымохода на 6—10 см и минеральная или базальтовая вата.
- Дымоход обматывается слоем изоляционного материала. Толщина слоя должна быть не менее 5 см, обмотка производится внахлёст.
- Слой ваты фиксируется витками проволоки или фольгированным скотчем.
Гильзирование производится при помощи утеплителя и трубы большего диаметра
- Поверх утеплителя надевается защитный кожух. Гильзу из тонкого металла рекомендуется закрепить адгезивной лентой и стягивающими ремнями.
- Между верхней кромкой защитного кожуха и утеплителем оставляется зазор, который заполняется цементным раствором для защиты ваты от влаги.
Гильзирование кирпичного дымохода
Описанный выше способ подходит для металлических и асбестовых дымоходов, кирпичный потребует больших усилий и времени.
- Маты утеплителя нарезаются в размер стен дымохода и крепятся к ним при помощи вязальной проволоки или скотча. В некоторых случаях может понадобиться обрешётка.
Для утепления кирпичной трубы иногда требуется обрешётка
- Снаружи дымоход обкладывается кирпичом, шлакобетонными блоками, обшивается металлическим сайдингом или асбестобетонными плитами.
Утепление сыпучими материалами
- Вокруг дымоотвода сооружается кожух. В зависимости от материала он может быть круглого или прямоугольного сечения.
- Зазор между кожухом и трубой заполняется песком, керамзитом или битым кирпичом.
- Сверху заливается цементный раствор для предотвращения попадания внутрь влаги.
Для утепления керамзитом и другими сыпучими материалами необходим кожух Такие несложные работы не только уберегут дымоход от разрушения и продлят срок его эксплуатации, но и помогут существенно сэкономить за счёт минимизации потери тепла.
Чем утеплить трубу дымохода из асбеста?
Сейчас во многих частных домах можно увидеть конструкции из асбестовой или асбестоцементной трубы. Они имеют два неоспоримых преимущества: низкую цену и негорючесть. Их эксплуатация не обходится без стандартного утепления на крыше. Чем следует утеплить печной канал такого вида? Для этих целей мастера кровельного дела стандартно используют минеральную вату.
Своими руками провести эту процедуру несложно. На первом этапе таких работ проводится очистка стояка от пыли и мусора. Для монтажа утеплителя изготавливается специальный кожух из оцинковки, который в диаметре на 6 см больше, чем сам дымоход. Конструкция должна состоять из нескольких кусков, которые монтируются друг на друга. Рекомендуемая длина таких частей — не более 1,5 м. При установке изоляция из минеральной ваты первоначально утрамбовывается в нижней части кожуха. Затем надевается второй элемент, и проводятся такие же работы с утеплением по всей длине печной асбестовой трубы.
Монтаж утеплителя позволяет избежать скопления конденсата, смешанного с кислотными остатками, сильных перепадов температурного режима и потерь тепла,а также помогает увеличить срок эксплуатации кровли. Утепление повышает эффективность эксплуатации колонки и газового котла.
Чем утеплить трубу дымохода: асбестоцементная труба
Чем утеплить трубу дымохода, выполненную из металла?
Для чего нужен дымоход, мы разобрали. Теперь давайте поймем, чем лучше утеплять конструкцию, выполненную из железной или стальной трубы на улице и в доме. Сейчас во многих строительных магазинах нашей страны продаются готовые сооружения, выполненные из нержавейки с диаметром трубы 150 мм. Конструкции таких приспособлений стандартно имеют две трубы и утеплитель. Их остается только установить.
В утеплении «нуждаются» самодельные печные каналы. Своими руками провести такую процедуру вполне возможно. Для этого вставляем меньшую нержавеющую металлическую трубу в большую. В образовавшееся пустое пространство засыпают специальный материал: минвата или базальтовая вата. Так получается коаксиальный дымоход. Для выполнения таких работ мастерам потребуются следующие инструменты: рулетки, шуруповерты, перфораторы, болгарки и т.д. Главные преимущества этого металлического канала:
Два способа утепления кирпичного дымохода
Применяются преимущественно варианты с оштукатуриванием или минеральная вата. При любом выбранном методе начинают с очистки канала. Если этого не сделать, после утепления каналы быстрее прогреваются, оставшаяся внутри сажа начинает быстро выгорать. Наступают негативные последствия: повышенная температура, возрастает задымленность.
Готовят наружную поверхность: сильно поврежденные кирпичи удаляют, заменяют новыми. Дальше под утепление минеральной ватой проводят оштукатуривание, кроме случая, когда использовался облицовочный кирпич. Этим добиваются одинакового расстояния от утеплителя до стены, дымоход будет прогреваться равномерно. Используется известково-песчаный или цементный раствор.
По периметру на подвесах закрепляют профиль. Операция подобна той, что проводится перед обшивкой стен гипсокартоном. Понадобится шуруповерт и саморезы с пластмассовыми дюбелями, а также сверло по бетону соответствующего диаметра. Максимальное расстояние между профилями не должно превышать 60 см.
В пространство между ними укладывается базальтовая вата толщиной не менее 5 см, которую предварительно нарезают на куски нужных размеров
Важно добиться плотной укладки, чтобы не образовались пустоты, которые станут мостиками холода. Крепление к поверхности осуществляют фольгированным строительным скотчем, кусочками проволоки или дюбель-грибками
Важный момент, игнорировать который недопустимо – укладка снаружи гидроизоляционной мембраны. Иначе минеральная вата, которая хорошо впитывает воду и плохо ее отдает, станет влажной и значительно потеряет теплоизоляционные характеристики.
Кирпичная труба утеплена и обшита жестью
Заключительный этап – внешняя отделка. Популярно профилированное железо, которое монтируют на ранее установленный металлопрофиль. Такое оформление выглядит красиво, защищает от ветра. Между профлистом и утеплителем оставляют зазор 25 мм, через который выводится влага, что попадает внутрь.
Для отделки снаружи допускается использование других материалов. Закрепленный базальтовый утеплитель обкладывают декоративным кирпичом, шлакобетонными блоками или асбестоцементными плитами. В последнем случае минимальная толщина стенок 40 мм.

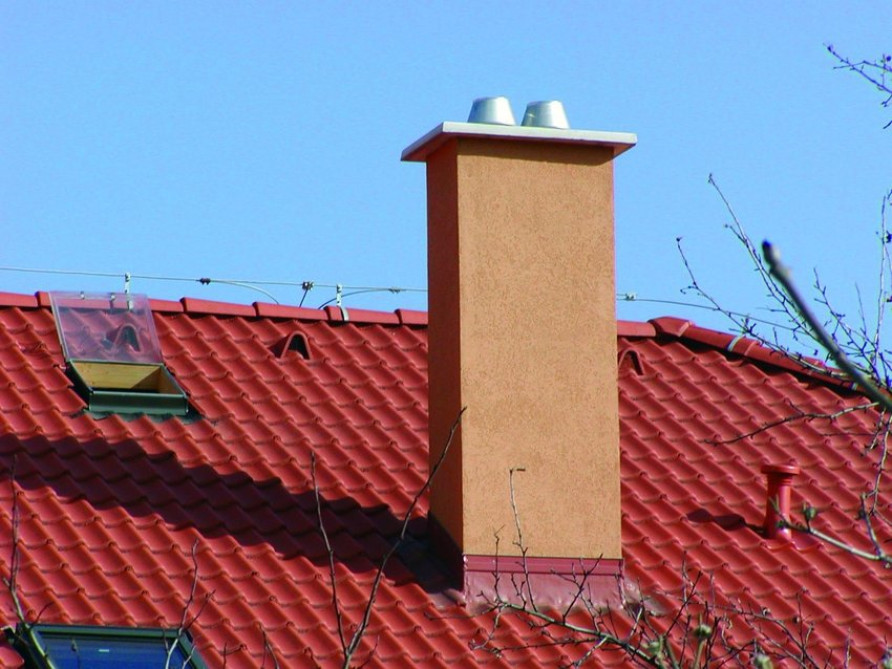

Штукатурка утеплит кирпичную трубу
Утепление трубы кирпичного дымохода штукатуркой проще. Поверхность предварительно очищают, наносят слой грунтовки глубокого проникновения. На стенах фиксируют дюбелями армированную сетку, набрасывают раствор из цемента, извести с наполнителями из шлака или других жаростойких материалов. После высыхания первого слоя заделывают возможные трещины, наносят второй, уже тоньше. Кирпичную конструкцию по штукатурке окрашивают в тон кровли здания.
Как утеплить дымоход своими руками?
Дымоходы домов имеют разную конструкцию и изготавливаются из различных материалов. Наиболее распространены: кирпичная кладка, асбестоцементные плиты, металлические трубчатые дымоходы. Каждая конструкция имеет специфические свойства и требует индивидуального подхода при монтаже.
Кирпичный дымоход
Утепление кирпичного дымохода своими руками может быть выполнено несколькими способами.
- Первый способ – штукатурка. На внешней стороне печной трубы из кирпичной кладки закрепляют стальную армирующую сетку. Поверх нее накладывают слой штукатурного раствора толщиной 30 мм. Раствор представляет собой смесь извести и шлака с добавлением небольшого количества цемента. После высыхания первого слоя накладывается второй слой из этого же раствора, а затем ещё 2-3 слоя. Последнее покрытие тщательно затирают, шпатлюют, а после полного высыхания красят или белят известью.
- Другой способ предусматривает применение минеральных утеплителей. На трубу со всех сторон закрепляется базальтовый лист (для скрепления можно использовать скотч). Снаружи на покрытие из ваты монтируют облицовку из асбестоцементных плит толщиной более 40 мм. Можно вместо таких плит возвести еще одну кирпичную кладку. Поверх облицовки накладывается выравнивающий слой штукатурки.
Основные преимущества такой сложной конструкции:
- тепловые потери снижаются в 2 раза;
- значительно снижается вероятность накопления конденсата;
- заметно увеличивается прочность и долговечность конструкции.
Асбестоцементный дымоход
Если труба дымохода изготовлена из асбестоцемента, то утепление производится в следующем порядке:
- Применяется конструкция утеплителя с металлическим кожухом, который выполнен из оцинкованной стали. В случае, когда дымоход имеет большую длину, кожух монтируют из нескольких отрезков в виде цилиндрической трубы длиной не более 1,5 м (отрезки одевают друг на друга с перекрытием до 10 см).
- Зазор между печной трубой и кожухом должен быть более 60 мм. Его заполняют минеральной ватой постепенно с тщательной трамбовкой.
- После полного заполнения зазора верх конструкции заливается густым бетонным раствором.
Можно применить упрощенную конструкцию. Вокруг трубы наматывается 3 слоя минеральной базальтовой ваты, затем накладывается полимерная пленка и фольга. Упрочнение конструкции обеспечивается металлическими скобами, которые крепятся поверх слоя фольги.

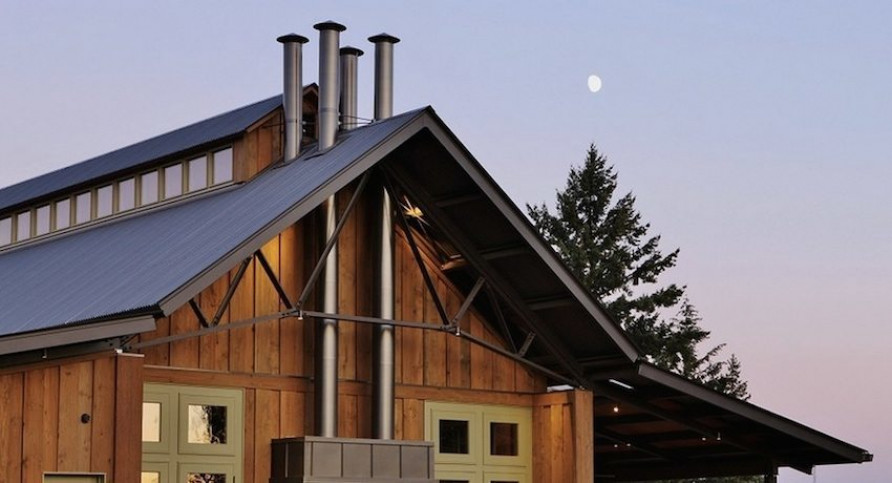

Стальной дымоход
Находят применение стальные дымоходы, которые изготавливаются из нержавеющей трубы нужного диаметра. Утепление такого дымохода производится с помощью еще одной нержавеющей трубы большего размера. Внутренний диаметр внешнего кожуха должен превышать внешнюю окружность дымохода не менее чем на 10 см. Зазор между трубами заполняется термоизоляционным материалом – лучше всего базальтовой ватой. Заполнение производится постепенно, частями, с достаточным уплотнением.
Современные стальные дымоходы изготавливаются в виде сэндвич-конструкций, т.е. в готовом виде имеют слоистую систему с теплоизоляцией. Такая дымоходная труба не требует монтажа дополнительного утеплителя и надежна в эксплуатации.
Утепление печной трубы на чердаке
Необходимость утепления печной трубы на чердаке определяется типом помещения: холодное или с обогревом в зимнее время. Если температура здесь такая же, как на улице, то устанавливать утеплитель на трубу нужно.
Для утепления трубы на холодном чердаке можно использовать любую из рассмотренных конструкций, с учетом, что вероятность прямого воздействия атмосферных осадков исключается. Поэтому рекомендуют утепление с помощью деревянных щитов, причем наружная сторона каркаса должна быть эстетично обработана.
Для отапливаемых мансард характерна такая конструкция – каркас из деревянной доски или ДСП толщиной не менее 18 мм, зазор между дымоходом и трубой – не менее 50 мм. В качестве заполнителя рекомендуется использовать базальтовую вату или войлок.
При изготовлении утеплителя дымоходов своими руками потребуется следующий стандартный инструмент:
Планируя частное строительство, люди не задумываются об особой роли дымоходов и необходимости их изоляции. На самом деле утеплитель – важный элемент, позволяющий увеличить долговечность всей печной системы.
Выбор материала
Чтобы выполнить утепление своими руками с соблюдением техники пожарной безопасности, необходимо грамотно подобрать теплоизоляционный материал.
Единственным материалом, удовлетворяющим этим требованиям, является минеральная вата. Чтобы утеплить трубы, можно использовать теплоизолятор, выпускаемый в виде матов, свернутых в рулоны, или специальные формы для труб (не подойдет для дымоходов из кирпича). Утепление дымохода минеральной ватой своими руками должно проводиться с соблюдением техники безопасности. Каждый рабочий должен иметь следующие средства индивидуальной защиты:
Эффективный теплоизолирующий материал
- маску или респиратор;
- очки;
- перчатки;
- закрытую одежду.
Это необходимо для того, чтобы частички материала не попали на кожу, в глаза и легкие. Волокна минваты могут вызвать серьезное раздражение и зуд слизистых и кожи.
Толщину утеплителя подбирают исходя из температуры образующихся газов и наружного воздуха, а также расположения трубы:
- для наружных – в пределах 70–100 мм;
- для расположенных внутри здания – в пределах 30–50 мм.
Минеральная вата может применяться следующих видов: базальтовая, стекловата, шлаковата. Перед применением стоит прочесть инструкцию производителя теплоизолятора. Кроме этого эффективного материала в качестве недорогой альтернативы иногда используют бой кирпича.
Зачем утеплять дымоходную трубу, что это даёт?
- Прежде всего, устройство теплоизоляции труб позволяет избавиться от точки росы, точнее перенести её в слои утеплителя или ещё дальше к наружной части системы. В таком случае не будет наблюдаться промерзание кладочного или другого материала, из которого изготовлена труба.
- К тому же паровая масса не будет остывать преждевременно, что уменьшит осаждение смол и копоти на стенках дымоходных конструкций. Тут сразу на лицо экономическая составляющая, ведь не придётся часто прибегать к услугам трубочистов.
- Доступное сечение утеплённой дымоходной сети всегда будет большим, что положительно сказывается на естественной циркуляции воздушных масс и эффективном сгорании теплоносителя.
- Сокращение расходов на ремонт – это ещё одна весомая причина, зачем утеплять дымоходную трубу. Ведь собранная единожды система теплоизоляции избавит от целой вереницы последствий.
Минераловатный утеплитель для дымоходных труб
У компании Роквул существует большой выбор сертифицированного базальтового утеплителя, которое прекрасно зарекомендовало себя на высокотемпературных объектах и доказало свою эффективность, а также высокие изоляционные свойства.
Минеральное волокно из камней базальтовых пород не горит, а значит, повышает пожарную безопасность здания, а значит идеально, чтобы ним утеплять сложные технические объекты. К тому же базальтовый утеплитель Роквул выдерживает высокие эксплуатационные температуры 750 градусов и кратковременно до 1000 градусов, чего больше чем достаточно для энергоёмких объектов.
Практичность применения теплоизоляции позволяет обустроить теплозащиту на объектах со сложной геометрией, для чего в арсенале производителя есть технические изоляционные маты, плиты, специальные сегменты для термоизоляции трубопроводов разного диаметра, обустройства примыканий и других узлов.
Теперь Вы знаете, зачем утеплять дымоходную трубу, какие материалы помогут это сделать быстро с соблюдением всех требований по безопасности и максимальной эффективностью. По всем вопросам термоизоляции любых конструктивных элементов здания и инженерных сетей Вы можете получить абсолютно бесплатную консультацию по номеру на сайте.
Зачем нужно утеплять дымоходную трубу?
Через вертикально расположенные дымоходы наружу выводятся вредные продукты горения. Каналы под воздействием атмосферы и проходящих в них газов со временем разрушаются. Этому способствует разница между температурой внутри и снаружи, отчего скапливается конденсат. Чтобы увеличить срок службы, добиться оптимального функционирования конструкции, утепляют трубы дымохода из любых материалов своими руками.
Для сравнения: так выглядят неутепленные конструкции и с термоизоляцией в обшивке
В каналах, не защищенных утеплителем, смещается точка росы, то есть место, где скапливается влага. Температура уходящих газов из газового или пиролизного котла редко превышает 200°, тогда как для дровяных печей она находится в пределах 600°. Это значит, что место образования точки росы находится тем ниже, чем меньше разогреты уходящие газы. Чтобы ее поднять, трубу утепляют.
В холодном дымоходе влага оседает на стенках, если использован кирпич, впитывается в него. Зимой она расширяется и начинается разрушение. К сырой поверхности хорошо прикрепляется сажа, на которой собираются летучие продукты от сгорания топлива. Среди них очень агрессивные кислоты, способные разрушить даже металлические изделия.
Утепленная конструкция не требует постоянной очистки от сажи. Она не нагромождается внутри, выгорает. Ускоряется прогревание канала, появляется хорошая стабильная тяга даже после продолжительного перерыва. Как следствие, повышается эффективность использования отопительных установок.
На способ утепления влияет расположение дымохода
Особенно нуждаются в теплоизоляции трубы, пристроенные к наружной стене здания. Все же, независимо от размещения, оптимальный вариант – утепление на всей протяженности, даже если большая часть газоотвода расположена под крышей дома.
Изоляция металлического дымохода в печи или камине
Для раствора используется вода и специальная штукатурная смесь. Чтобы правильно смешать ингредиенты, нужно сначала налить в емкость воду, а потом всыпать порошок. В результате перемешивания строительным миксером получится пластичная однородная масса.
Этот состав наносят небольшими комками с помощью шпателя, после чего равномерно распределяют его по всей поверхности трубы. Поверх раствора закрепляют армирующую сетку из стекловолокна, которая предотвратит растрескивание штукатурки, нанесенной толстым слоем.
Далее на каркас наносят первый слой штукатурного раствора, примыкающий к воздуховоду. Когда основная толщина штукатурки достигнута, приступают к финишному декорированию дымохода.
Утепление вытяжной трубы газового котла
Решая, чем утеплить трубу, следует рассматривать не только утеплитель, но и его эффективность при работе с различными дымопроводами и удобство монтажа. Способы утепления дымоходов не отличаются большим разнообразием, в основном используются вата и наружная оболочка в виде трубных кожухов или кирпичных колонн.
Рис 11 Утепление стальной трубы газового котла стекловатой
Утепление металлических дымоходных труб
Вентиляционную трубу от газового котла из металла можно утеплить любым из приведенных выше способов, для фиксации теплоизолятора и придания конструкции эстетичного внешнего вида используются два способа: устанавливают базальтовый или стекловатный теплоизолятор под металлический кожух большого диаметра или укладывают в колонну из дымоходного кирпича.
Промышленность выпускает готовые металлические дымоходные сэндвич-трубы с теплоизолятором, помещенным между двумя оболочками.
Рис. 12 Монтаж базальтового теплоизолятора на керамический дымопровод
Утепление асбестовой или керамической трубы
Способы утепления труб из данных материалов аналогичны металлическим трубопроводам, для закрепления теплоизолятора на асбестовую трубу газового котла надевается трубная оболочка большего диаметра или она обкладывается колонной из секционного дымоходного кирпича.
Как утеплить кирпичную трубу газового котла
Решая, как утеплить трубу дымохода из кирпича, применяют строительные технологии проведения работ по утеплению фасадов, в качестве изолятора лучше всего использовать базальтовую вату.
Чтобы утеплить кирпичную трубу минеральной базальтовой ватой, при монтаже плиты ее приклеивают или крепят на зонтичные дюбеля, наклеивают на поверхность сетку и штукатурят, после чего трубу красят в нужный цвет.
Как утеплить трубу газового котла своими руками
Чтобы утеплить керамическую или асбестовую трубу газового котла, для конструкции своими руками нужно изготовить металлический кожух с большим на 100 мм. диаметром и поместить в него утеплитель. Утеплять асбестовые трубы проще секциями по полтора метра, утрамбовывая в них вату базальтового утеплителя и соединяя широкими хомутами. Для улучшения герметизации на улице можно использовать гидроизоляцию для отделки верхней части дымоотвода под козырьком.
Рис. 13 Основные моменты монтажа теплоизолятора в колонну из кирпича
Чтобы правильно утеплить дымоход газового котла, следует использовать изоляцию из стеклянной или минеральной ваты, укладывать утеплитель лучше в кожух большего диаметра или колонну из кирпича. Эффективность утепления в любом случае зависит от материала, из которого изготовлен теплоизолятор, его толщины и качества монтажа.
