Плюсы и минусы данной технологии
CAD/CAM в стоматологической практике и протезировании зубов являются очень востребованными в современных клиниках, так как обладают следующими преимуществами:
- анатомическая точность;
- возможность изготовления из материалов высокой прочности (к примеру, титана или упомянутого диоксида циркония);
- можно использовать в работе с наиболее запущенными случаями;
- возможность врачебной ошибки минимизирована;
- следовательно, практически исключен человеческий фактор;
- высокий комфорт ношения, коронка садится идеально;
- нулевой уровень травматичности.
У таких технологий есть немало преимуществ
Врач может продемонстрировать цифровую модель пациенту, и тот будет сразу проинформирован о том, как проходит процесс изготовления и имплантации и как будет выглядеть результат.
Протезы, изготовленные таким методом, практически не деформируются и не меняют местоположения. Высокая точность изготовления – около 25 мкм (сравним с ручным литьем – у него точность обычно 100 и более мкм).
К сожалению, главным недостатком использования этой технологии можно назвать высокую стоимость. Однако это отличная инвестиция в собственное здоровье, учитывая повышенную надежность и отсутствие вреда для организма.
Главный недостаток изготовления протезов таким способом – высокая стоимость
Расчет и анализ для всех
Несмотря на кажущуюся неразрешимость противоречий, возникающих на пути сближения CAD и CAE, логика прогресса неумолима. Шаг за шагом разработчики информационных технологий накапливают знания в области интеллектуализации компьютерных программ и неуклонно расширяют их функциональные возможности. Безусловно, человек-эксперт будет занимать главенствующую позицию всегда (по крайней мере, я на это надеюсь), но доступ к знаниям будут получать все большее число специалистов, не имеющих специальных познаний в смежных областях.
Что можно в работе конструктора автоматизировать уже сегодня? Если задача и сам расчет не очень сложны, а алгоритмы, заложенные в программе, уже десятилетиями апробированы и всесторонне изучены (так что сам факт возникновения ошибки маловероятен и пользователь не нуждается в глубоком и всестороннем анализе процесса — ему требуется только некоторый оценочный результат для принятия дальнейших шагов в разработке нового изделия), то возможно использование уже имеющихся для этих целей интегрированных с CAD приложений, специально разработанных для инженеров-конструкторов.
Примером таких приложений являются DesignSpace (ANSYS, Inc.) и Dynamic Designer (Mechanical Dynamics, Inc.), использующие графические модели, разработанные конструктором, как есть — без модификации формы изделия.
Dynamic Designer и DesignSpace выполнены в рамках общей концепции, предусматривающей обмен данными через CAD-систему. Данные, полученные в результате работы одного из приложений, сохраняются вместе с данными графической модели и доступны для работы в другом приложении. В рамках концепции могут быть задействованы такие CAD-системы среднего уровня, как Mechanical Desktop, Microstation Modeler, Solid Edge, SolidWorks. Системы Dynamic Designer и DesignSpace служат ярким примером переноса идеологии тяжелых САПР на уровень средних.
Сноски
Таблица 1
| № п/п | Подзадачи |
|---|---|
| 1 | Плоское моделирование |
| 2 | Черчение |
| 3 | Объемное моделирование |
| 4 | Создание объемных сборок |
| 5 | Создание чертежа по трехмерной модели |
| 6 | Генерация технологической документации |
| 7 | Редактирование сканированного изображения |
| 8 | Средства созданий прикладных САПР |
| 9 | Механообработка по 2D-модели |
| 10 | Механообработка по 3D-модели |
| 11 | Фрезерование 2x; 2,5x |
| 12 | Фрезерование 3x |
| 13 | Фрезерование 5x |
| 14 | Фрезерование многопозиционное |
| 15 | Электроэрозия 2x, 4x |
| 16 | Точение |
| 17 | Сверление |
| 18 | Адаптация системы к станочному парку |
| 19 | Поддержка отечественных стандартов |
| 20 | Поддержка пользователей «горячей линии» |
Рис. 1. Тест «Черчение»
Рис. 2. Тест «Объемное моделирование»
Рис. 3. Тест «Объемная сборка»
Рис. 4. Тест «Плоское фрезерование»
Рис. 5. Тест «Объемное фрезерование»
Таблица 2
| Возможности | ADEM v 6.0 | AutoСAD v. 2000 | CADDS 5 | Компас v. 5.0 | ProE v. 2000i | SolidEdge v. 6.0 | Solid- Works v. 99 | T-FLEX v. 6.2 | Unigraphics v. 15 | MicroStation Modeler 95 |
|---|---|---|---|---|---|---|---|---|---|---|
| Плоское моделирование | + | + | + | ± | ± | ± | ± | ±* | + | + |
| Черчение | + | ± | ± | + | – | – | – | ±* | ± | ± |
| Объемное моделирование | + | ± | + | – | + | + | + | ±* | + | ± |
| Создание объемных сборок | ± | ± | + | – | + | ±* | ±* | ±* | + | + |
| Создание чертежа по трехмерной модели | + | ± | + | – | + | + | + | ± | + | ± |
| Генерация технологической документации | + | – | + | – | – | – | – | – | +- | – |
| Редактирование сканированного изображения | + | + | – | – | – | – | – | – | – | – |
| Средства созданий прикладных САПР | ± | + | + | ± | + | + | + | ± | ± | + |
| Механообработка по 2D-модели | + | – | + | – | – | – | – | – | – | – |
| Механообработка по 3D-модели | + | – | + | – | + | – | – | – | + | – |
| Фрезерование 2x; 2,5x | + | – | + | – | – | – | – | – | ± | – |
| Фрезерование 3x | + | – | + | – | ± | – | – | – | + | – |
| Фрезерование 5x | ± | – | + | – | ± | – | – | – | + | – |
| Фрезерование многопозиционное | + | – | + | – | ± | – | – | – | + | – |
| Электроэрозия 2x, 4x | + | – | + | – | – | – | – | – | + | – |
| Точение | + | – | + | – | – | – | – | – | ± | – |
| Сверление | + | – | + | – | ± | – | – | – | + | – |
| Адаптация системы к станочному парку | + | – | + | – | – | – | – | – | ± | – |
| Поддержка отечественных стандартов | + | ± | ± | + | – | – | – | + | – | – |
| Поддержка пользователя | + | – | + | + | ± | ± | + | + | ± | + |
+ реализация соответствующей функции достаточна для решения задачи;
± неполная возможность использования или функциональная особенность, требующая доработки;
– отсутствие данной возможности в системе, либо функциональность не соответствует современным требованиям;
* создание объемных сборок производится не в 3D-моделировщике, а в специализированных модулях.
Таблица 3
| Техно- логические переходы | ADEM v 6.0 | AutoСAD v. 2000 | CADDS 5 | Компас v. 5.0 | ProE v. 2000i | SolidEdge v. 6.0 | Solid- Works v. 99 | T-FLEX v. 6.2 | Unigraphics v. 15 | MicroStation Modeler 95 |
|---|---|---|---|---|---|---|---|---|---|---|
| ПБ | ± | ± | + | – | + | + | + | – | + | + |
| КБ | + | + | – | + | ± | – | – | + | – | ± |
| ТБ | + | ± | – | ± | – | – | – | ± | ± | – |
| ЧПУ | + | – | + | – | – | – | – | – | + | – |
Таблица 4
| I группа (проектирование) | II группа (выпуск КД) | III группа (ЧПУ) |
|---|---|---|
| ADEM CADDS MicroStation Modeler 95 ProE SolidEdge SolidWorks Unigraphics | ADEM AutoCAD Компас MicroStation Modeler 95 T-FLEX | ADEM CADS Unigraphics Компас |
Отличительные свойства каждого вида CAD-технологий
CAD – система моделирования объектов посредством компьютера и специализированного ПО. Теперь для того, чтобы создать чертеж, не требуется много времени, не нужны бумага и чертежные наборы, возможность создавать модели на компьютере экономит массу времени.
При помощи CAD-систем разрабатываются трехмерные модели
САМ – это непосредственно процесс выполнения модели по заданному шаблону, созданному по технологии CAD. Здесь также широко задействованы компьютерные системы, направленные на регулирование производственных механизмов. В этом случае от оператора станка требуется соответствующая настройка, дабы конечный объект принял нужную форму, а процесс выполнения соответствовал определенным инструкциям.
В итоге получается слаженная рабочая система – посредством технологии CAD составляется сама модель имплантата, а посредством CAM специалист выполняет руководство процессом создания детали.
Посредством САМ-технологии изготовляется сам протез
Функционал CAD/CAM систем в стоматологических клиниках и лабораториях:
- возможность создания моделей виниров, мостов, коронок, вкладок и др.;
- настройка автоматизации зубного моделирования – существует встроенная библиотека;
- за один раз есть возможность моделирования до 16 зубов.
- все изготовленные шаблоны могут быть сохранены в системе с целью дальнейшего использования;
- процесс изготовления занимает пять стадий от непосредственно начала работы над макетом до работы фрезеровочного станка.
Предложения производителей
Сегодня производителями фрезерного оборудования для выполнения протезирования по технологии CAD CAM являются ведущие производители десятков мировых брендов. Рассмотрим наиболее популярные их версии.
Dyamach
Современная конструкция от итальянского изготовителя. Ее отличает повышенная точность и возможность работать и комбинировать различные материалы.
Фрезерный станок, обтачивающий изделия в непрерывном режиме, сокращает время выполнения операции.
Минусом системы можно считать ее высокую цену в сравнении с аналоговыми версиями других производителей конкурирующих брендов.
Roland
Продукт японских разработчиков, основное преимущество которого – абсолютная бесшумность фрезерного аппарата в процессе обтачивания изделия.
Также отмечается повышенная точность в обработке и придании необходимой формы протезам, сделанным из материалов повышенной твердости, например, коронки из циркония.
Недостаток – высокая цена оборудования, что ограничивает его применение в отечественных стоматологических клиниках.

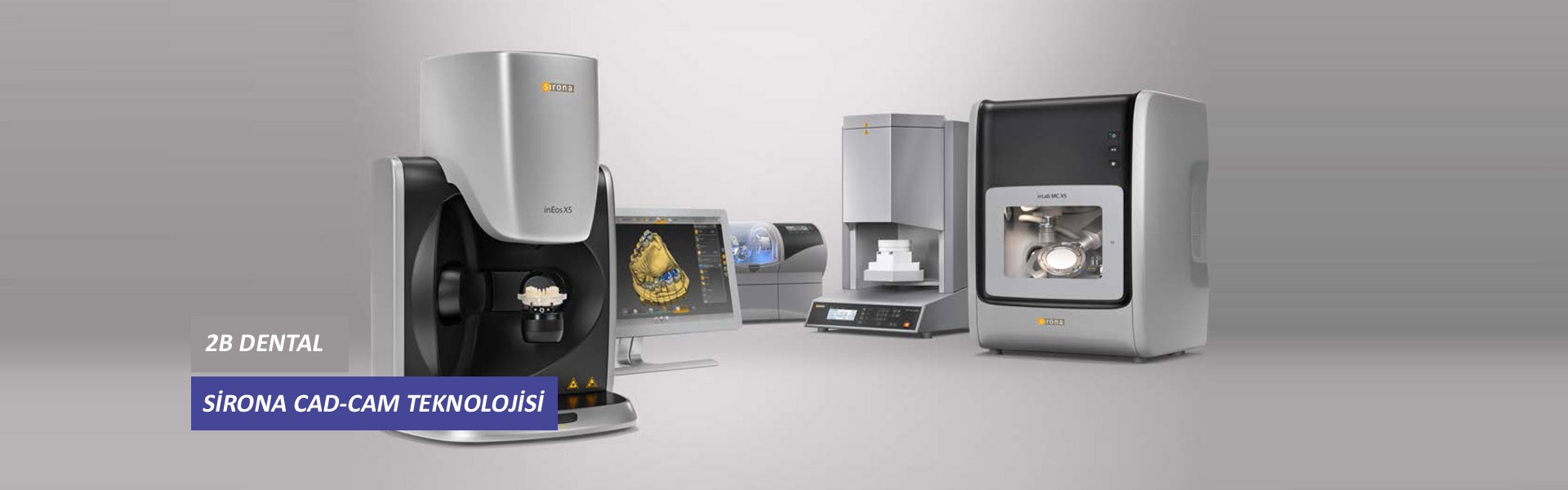

Sirona Dental Systems
Является представителем немецких производителей. Как и все, выполненное в Германии, отличается высоким качеством и соблюдением всех требований стандартов.
Относится к оборудованию средней ценовой группы. Аппараты получили широкое распространение в российских стоматологических центрах.
Идеальное решение для клиник с небольшой проходимостью и наличием современных лабораторий.

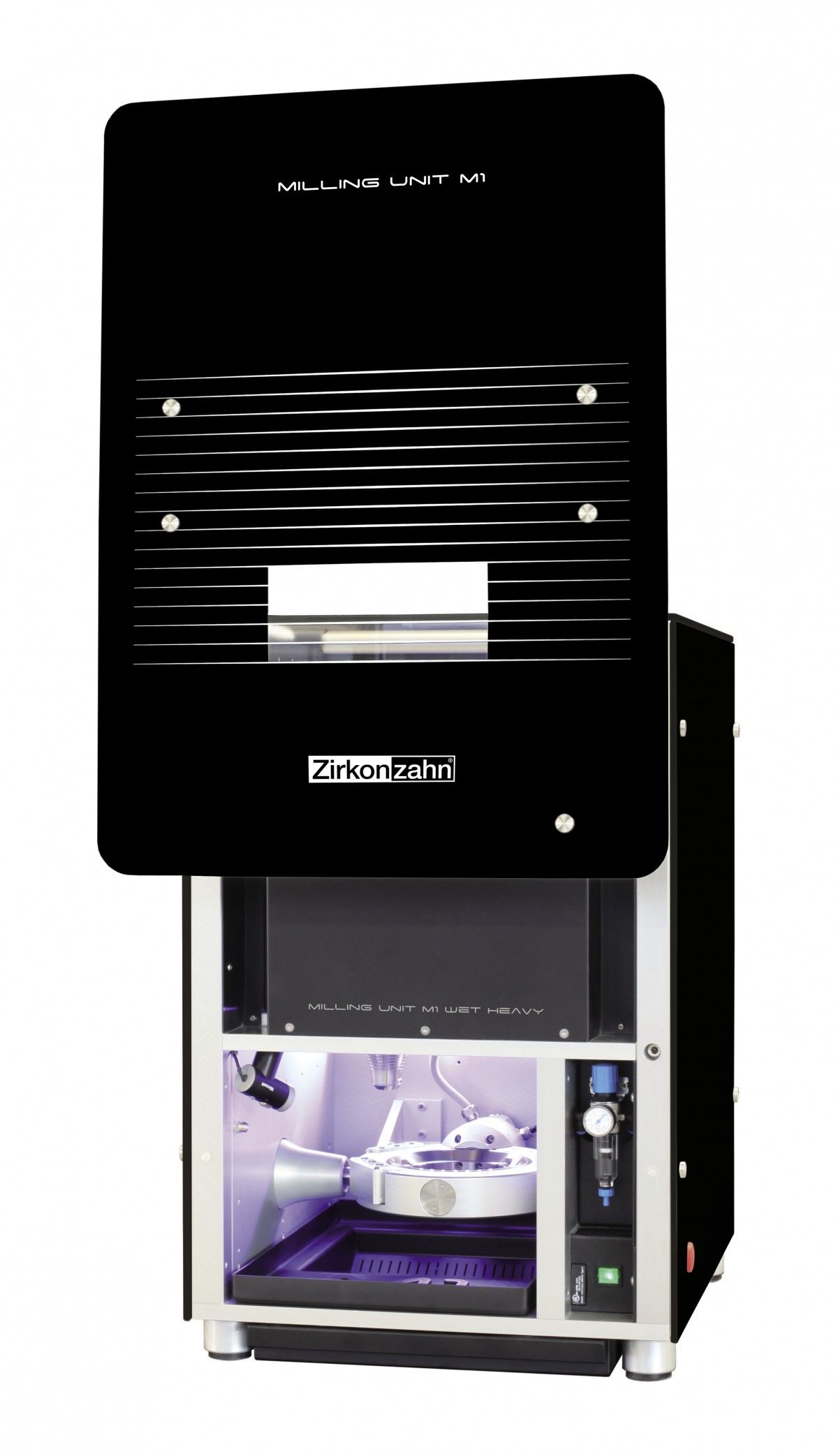

Zirkonzahn
Имеет самую высокую производительность – порядка 1000 единиц моделей ежемесячно. Совместим с внутриоральными сканирующими устройствами.
Обрабатывает любые материалы. Относится к продукту среднего ценового сегмента. На европейском рынке с 2009 года. Продукт швейцарских производителей.
WIELAND
Фрезерная машина Wieland имеет массивное шасси и прочную гранитную рабочую поверхность. Предназначена для работы в больших лабораториях и фрезерных центрах.
Основное преимущество — встроенный высококачественный жидкокристаллический экран, позволяющий моментальный вывод изображения в процессе обтачивания материала. Комплектуется автономным вытяжным механизмом.
В видео представлена дополнительная информация по теме статьи.
Из чего состоит компьютеризированная система
В комплект CAD/CAM от любого производителя включаются следующие позиции:
- 3D-сканер: он может быть небольшим внутриротовым, т.е. снимает данные непосредственно во рту пациента (и не нужно проходить не очень приятную процедуру снятия обычных оттисков с зубного ряда). Также есть более массивные лабораторные сканеры (сканируют модель, изготовленную по физическому классическому слепку челюстей),
- специализированное ПО (программное обеспечение), компьютер и монитор для стоматолога или зубного техника: оцифрованные слепки загружаются в программу, где создается виртуальный образец. При желании пациент может на этом этапе выбрать цвет и форму будущих зубов, и «примерить» улыбку с помощью программы Digital Smile Design,
- фрезеровальный станок: это может быть сразу несколько станков с разными функциями и возможностями – в некоторых можно изготавливать одиночные коронки или виниры, а в других можно сделать протез для всей челюсти на металлическом или диоксид циркониевом основании. Станки получают все данные непосредственно с компьютера, а участие зубного техника в процессе изготовления почти не требуется.
Настоящие голливудские люминиры Cerinate — 40 000р.
Без обточки собственных зубов, исправляют недостатки и цвет навсегда!Звоните сейчас или заказать звонок
Некоторые производители помимо вышеуказанного оборудования предлагают дополнить CAD/CAM-систему автоматизированными печами для запекания заготовок, вытяжками и т.д. Интересно, что виртуальная модель протеза из диоксида циркония создается примерно на 20% больше, т.к. после фрезерования и в процессе запекания при 1700 градусах Цельсия изделие «усядет» на те же 20%. Конечно, точные «увеличенные» размеры определяются в компьютерной программе, но при участии лаборанта, чтобы избежать ошибок.
КАД/КАМ-системы могут быть закрытого и открытого типов. В первом случае все компоненты комплекса объединяются только внутри своей марки или модели. А открытые способны интегрироваться с программами и оборудованием сторонних производителей.
Утилиты в (статусе FREE) для расчета волнового сопротивления и не только…
Каждый, кто связан с проектированием устройств в печатном исполнении, сталкивается с задачей определения волнового сопротивления проводников. И конечно же для многих конфигураций проводников можно найти готовые формулы (пусть и приближенные, но все-таки) и набить их, например, в Mathcad или же воспользоваться симуляторами, способными с заданной точностью рассчитать волновое сопротивление проводников. Все это есть, но в большинстве случаев не всегда удобно. Гораздо удобнее воспользоваться уже подготовленными утилитами (калькуляторами), которые помимо вычисления волнового сопротивления могут обладать набором вспомогательных полезных функций. О некоторых таких программах я и хотел бы сегодня рассказать.
Генеративный дизайн: на пороге новой эпохи проектирования
Представляем вашему вниманию информационную статью о новых технологиях проектирования от наших коллег из Siemens PLM Software.
Генеративный дизайн – принципиально новая технология проектирования. Основана она на применении программного обеспечения, способного самостоятельно, без участия конструктора, генерировать трехмерные модели, отвечающие заданным условиям. Фактически в системе «человек – машина» компьютеру передаются творческие функции, и он с ними отлично справляется.
UPD: Если вас заинтересовала технология, то 25 января в 14:00 по московскому времени компания Siemens PLM Software проведут вебинар с демонстрацией технологии генеративного дизайна. Приглашаем на регистрацию: cad-expert.ru/meropriyatiya/vebinary/generativnyy-dizayn/?utm_source=habr&utm_medium=article&utm_campaign=new_tech_web
Табл. 3. Результаты обмена данными чертежей между системами
| Экспорт | Импорт (шрифт, спецсимволы, типы линий) | |||||||||
| КОМПАС-3D | SOLIDWORKS | Autodesk Inventor | AutoCAD | |||||||
| DXF | DWG | IGES | DXF | DWG | IGES | DXF | DWG | IGES | DXF | DWG |
| КОМПАС-3D | DXF | +-+1 | +++ | X | +++ | |||||
| DWG | +-+1 | +++ | –+7 | +++ | ||||||
| IGES | –+2 | |||||||||
| SOLIDWORKS | DXF | +++ | +++ | +++ | +++ | |||||
| DWG | +++4 | +++ | +++5 | +++ | ||||||
| Autodesk Inventor | DXF | X | X | X | X | |||||
| DWG | +++4 | +++6 | +++ | +++6 | ||||||
| AutoCAD | DXF | X | +++ | X | +++ | |||||
| DWG | X | +++ | +++ | +++ |
- Результат взаимного обмена в КОМПАС в форматах DWG, DXF.
- Результат взаимного обмена в КОМПАС в формате IGES.
- Результат экспорта из КОМПАС V11 в форматах DWG, DXF в КОМПАС V11 LT.
- Результат экспорта из Inventor и SolidWorks в КОМПАС в формате DWG.
- Результат экспорта из SolidWorks в Inventor в формате DWG.
- Результат экспорта из Inventor в SolidWorks и AutoCAD в формате DWG.
- Результат экспорта из КОМПАС в Inventor в формате DWG.
- Для лучшего понимания информации в табл. 1-3 приведена расшифровка основных форматов файлов.
Классификация CAD/CAM-технологий.
Все CAD/CAM-системы делятся на два типа:
- «Закрытые системы»;
- «Отрытые системы»
К «закрытым» системам относятся такое оборудование, которое может работать только с определенными расходными материалами, производимыми как правило одной компанией.
Открытые CAD/CAM-системы имеют ряд преимуществ для пользователей:
- Выбор любых CAD/CAM материалов из спектра имеющихся на рынке для фрезерования готовой реставрации;
- Сканер для оцифровки оттиска или оставшейся субстанции зуба, так и фрезеровальный аппарат, выбираются оператором. То есть полученные клиницистом снимки с помощью интраоральной сканирующей камеры одной открытой CAD/CAM-системы могут беспрепятственно использоваться для моделирования в программном обеспечении другой открытой системы и фрезероваться на станке третьей открытой системы другого производителя.
По второй основной классификации все CAD/CAM-технологии разделяют на:
- врачебные;
- лабораторные.
Лучшие компании производители CAD/CAM систем.
Dyamach — Современная конструкция от итальянского изготовителя. Ее отличает повышенная точность и возможность работать и комбинировать различные материалы. Фрезерный станок, обтачивающий изделия в непрерывном режиме, сокращает время выполнения операции. Минусом системы можно считать ее высокую цену в сравнении с аналоговыми версиями других производителей конкурирующих брендов.
Roland — Продукт японских разработчиков, основное преимущество которого – абсолютная бесшумность фрезерного аппарата в процессе обтачивания изделия. Также отмечается повышенная точность в обработке и придании необходимой формы протезам, сделанным из материалов повышенной твердости, например, коронки из циркония. Недостаток – высокая цена оборудования, что ограничивает его применение в отечественных стоматологических клиниках.
Sirona Dental Systems — Является представителем немецких производителей. Как и все, выполненное в Германии, отличается высоким качеством и соблюдением всех требований стандартов. Относится к оборудованию средней ценовой группы. Аппараты получили широкое распространение в российских стоматологических центрах. Идеальное решение для клиник с небольшой проходимостью и наличием современных лабораторий.
Zirkonzahn — Имеет самую высокую производительность – порядка 1000 единиц моделей ежемесячно. Совместим с внутриоральными сканирующими устройствами. Обрабатывает любые материалы. Относится к продукту среднего ценового сегмента. На европейском рынке с 2009 года. Продукт швейцарских производителей.
WIELAND — Фрезерная машина Wieland имеет массивное шасси и прочную гранитную рабочую поверхность. Предназначена для работы в больших лабораториях и фрезерных центрах. Основное преимущество — встроенный высококачественный жидкокристаллический экран, позволяющий моментальный вывод изображения в процессе обтачивания материала. Комплектуется автономным вытяжным механизмом.
WIELAND — Фрезерная машина Wieland имеет массивное шасси и прочную гранитную рабочую поверхность. Предназначена для работы в больших лабораториях и фрезерных центрах. Основное преимущество — встроенный высококачественный жидкокристаллический экран, позволяющий моментальный вывод изображения в процессе обтачивания материала. Комплектуется автономным вытяжным механизмом.
Популярные программы
На текущий момент существует большое разнообразие CAD-систем разного уровня сложности, что вполне соответствует классификации по комплексности автоматизации проектирования.
К примерам комплексов верхнего уровня можно отнести:
- NX (разработчик — Siemens PLM Software) — программный продукт с большими возможностями в сфере промышленного дизайна, конструирования, проектирования оснастки (штампов, литейных форм), программирования станков с ЧПУ, инженерного анализа. NX построен на геометрическом ядре Parasolid. NX нашла свое применение в области энергомашиностроения, транспортного машиностроения, при производстве газотурбинных двигателей, а авиационной и автомобильной промышленности.
- CATIA (разработчик — Dassault Systemes). Нишей данного программного комплекса выступают такие отрасли как авиастроение и кораблестроение, тяжелое машиностроение. Эта САПР построена на ядре CGM (Convergence Geometric Modeler), которое жестко связано с самой системой. Особенностью CATIA является возможность совместной работы в режиме реального времени. Данный программный комплекс включает в себя порядка трех сотен подключаемых модулей.
Эти программные комплексы соответствуют классу CAE.
К среднему уровню можно отнести:
- Mechanical Desktop (разработчик ・Autodesk) предназначен для подготовки проектных решений как отдельных деталей, так сборок, а также сопроводительной технической документации. Имеет возможности трехмерного твердотельного моделирования, позволяет спроектировать объекты произвольной геометрической формы и степени сложности. Имеет обширную базу стандартных изделий, в том числе ЕСКД.
- Mastercam (разработчик — CNC Software, Inc.) представляет собой универсальный, используемый в различных областях программный продукт, предлагающий возможность многовариантных решений в разных режимах работы. Имеет удобный, понятный интерфейс и широкие возможности настройки параметров. Поддерживает трехмерное моделирование, позволяет создавать программы для обработки деталей по 2 — 5 осям на фрезерных, токарных станках, поддерживает операции штамповки и резки листового материала.
Пакеты нижнего уровня:
- Bricscad (разработчик — Bricsys) программный продукт, предназначенный для создания двумерных чертежей и трехмерного моделирования. Широко используется в машиностроении, строительстве, электрике и автоматике. Основная особенность — единый формат для 2D и 3D объектов.
- КОМПАС (разработчик АСКОН) представляет собой программу для моделирования. Дает возможность вести конструкторскую документацию, поддерживает отечественные стандарты ЕСКД. Однако не является кросс платформенной системой, так как формат чертежей не поддерживается другими пакетами.
Самой популярной САПР в мире стала программа AutoCAD. Существуя на рынке уже более тридцати лет, она занимает лидирующее положение среди аналогичных программных решений среднего уровня. Имея в своем арсенале развитый инструментарий разработки и адаптации, она представляет собой универсальную платформу на базе которой создано большое количество специализированных приложений, решающих задачи проектирования в области механики, электроники, архитектуры, строительства.
Достоинства и недостатки методики
К преимуществам систем специалисты относят:
- сжатые сроки изготовления изделия – нет необходимости выполнять процедуру снятия слепка, что позволило провести реставрацию зубной единицы за одно посещение стоматолога. В процессе протезирования рекомендована местная анестезия и только на этапе подготовки органа к предстоящему вживлению конструкции. Исключение составляет установке керамических мостовидных систем цельного типа – их ставят за два посещения;
- возможность увидеть результат заранее на мониторе компьютера. Кроме того, пациент может подобрать оттенок, максимально подходящий по цвету к природным органам и врач выберет детальную форму модели;
- работа под ключ. Использование компьютерных программ и современных инновационных технологий позволило там, где раньше в течение первого визита только ставили пломбу, теперь завершить все манипуляции под ключ. Материал разрешает смешивать керамические элементы в необходимых концентрациях и получить в результате отличную их совместимость, гипоаллергенность и высокие сроки эксплуатации;
- каркас довольно тонкий – не более 0,4 мм, что избавляет от необходимости обтачивать зубы, их лишь слегка шлифуют, создавая шероховатый рельеф, усиливающий сцепление материалов;
- отсутствие появления затемнений в местах, граничащих с коронками, в составе которых есть металлические сплавы;
- возможность качественно обработать пломбу и поверхностную часть эмали так, что они будут выглядеть цельно;
- фрезерные реставрации – это высокая износостойкость коронок, прочность и длительные сроки эксплуатации;
- возможность корректировать и подгонять систему;
- исключение погрешностей. Поскольку в процессе производства детали человеческий фактор задействован по минимуму, следовательно, и вероятность ошибки практически исключена;
- высокая точность на всех этапах изготовления изделия, обеспечить которую способны только современные компьютерные технологии;
- устройства, изготовленные подобным образом, не взывают физического дискомфорта, не наносят механической травмы мягким тканям десны и почти не деформируются в процессе эксплуатации, в отличие от аналоговых версий, изготовленных ручным способом.
Это интересно: Съемные зубные протезы на замках: какие лучше, нового поколения без неба
Есть у технологии и свои минусы:
- не каждый вариант протезирования можно выполнить по данному методу, и насколько оправдано применение CAD CAM, врач решает индивидуально;
- в отдельных случаях готовый результат может отличаться от компьютерной версии – системы могут отличаться по цвету и выглядеть не совсем естественно;
- достаточно высокая стоимость услуги, что ограничивает ее применение пациентам с низким уровнем достатка.
Особенности CAD систем
Обеспечение может иметь различия и по набору расширений для выполнения задач разного уровня сложности. О наполнении пакета системы можно почитать в инструкции от производителя. К каждому типу с фиксированной периодичностью выпускаются дополнения, вносящие новые процедуры и корректирующие работу платформы.
Можно разделить функционал программ для инженеров и дизайнеров по следующим критериям:
- Сложность модели, которую необходимо создать.
- Количество модулей при производстве макета.
- Тип разрабатываемого объекта.
- Объем трехмерной детали и количество уровней в структуре исполнения.
- Степень автоматизации процесса черчения, производства документов и макетов.
- Вид документов и объем информации, переработанной для их заполнения.
- Цельность процесса производства. Если продукт был сделан не за один запуск программы, требуется либо система большей мощности, либо повторное использование. Последнее противоречит цели использования КАДа – экономии ресурсов.
Универсальным является софт, объединяющий в себе комплексный и интегрированный функционалы. Компании отдают предпочтение им, ведь они подходят для всех сотрудников. Чаще уполномоченные представители фирм заказывают пакеты программ на сайте zwsoft.ru, где опытные сотрудники консультируют клиентов при наличии вопросов и представляют виды программ с их функционалом. Посетители сайта видят обновление версий платформ, а затем принимают решение о том, какой лучше купить.
Существуют платные и бесплатные системы, обновленные версии делятся на такие же подвиды. Вопросы от клиентов и посетителей собраны в разделе «Форум», где ведется диалог между разработчиками и пользователями. Разнообразие профессий, которым необходима автоматизация на начальном этапе работы, велико. Дизайнеры, строители, математики, инженеры, архитекторы, медики, программисты, технологи – всем необходимы узко специализированные платформы, позволяющие работать в определенной сфере.
В каждый тип КАД систем включается набор задач, выполнение которых ускоряет работу человека определенного рода занятий. САПР разрабатывают программисты совместно со специалистами разных областей, на которые рассчитаны узкопрофильные версии приложения. Существует несколько типов таких систем, и разнообразие CAD программ помогает ответить на вопрос о том, что это такое.
- Для математиков и строителей подходят платформы, в которых автоматически происходит геометрическое моделирование. Можно настроить функцию 3D Modeling, если решение задачи этого требует.
- Для этих же специалистов существует усложненная программа с большим набором автоматизации. Двухмерное и трехмерное проектирование может быть подкреплено документацией, данные по которой берутся из характеристик объектов.
- Для архитекторов, дизайнеров и инженеров разработано создание чертежей и дальнейшее проектирование по ним.
- Существует возможность сохранения и печати электронного шаблона на бумаге любого размера.
- Для программистов созданы средства CAE, облегчающие анализ ПО и устранение неполадок в работе операционной системы.
- Для технологов существует специальный набор настроек CAD и САПР, позволяющий контролировать технологическую подготовку процесса производства тех или иных продуктов. Программа автоматически составляет отчет, куда включается процентное соотношение ошибок и успешно выполненных норм.
Подробнее остановимся на системах, которые используют врачи для анализа заболеваний и общего состояния организма
Каким образом данные системы могут быть использованы в стоматологии?
Самый популярный процесс, где они используются, – это изготовление заготовок зубных пломб и получение конечного продукта в виде самой пломбы. Из-за использования в стоматологии определенного количества материалов для выполнения имплантатов, не каждый раз есть возможность добиться желаемого результата, отличающегося высокой надежностью.
Однако благодаря CAD/CAM системам есть возможность расширить выбор используемых для изготовления пломбы материалов. Например, так можно создавать долговечные керамические пломбы высокого качества.
С помощью таких технологий можно изготавливать пломбы, коронки и протезы из различных материалов
Вот какими плюсами обладает использование автоматизированных систем в протезировании по сравнению с привычными методами.
- Есть возможность изготовления основы для пломбы естественного цвета, не отличающегося от натурального цвета эмали.
- Пломбы, изготовленные из керамики, отличаются повышенной стойкостью.
- Такой материал, как керамика, отлично воспринимается организмом.
- Есть возможность укрепления разрушенных зубов.
Предыстория задачи
Возникла у заказчика задача, допустим, такая:
- Скинуть в 1С элементы модели здания.
- В 1С использовать эти части модели в договорах – ну, допустим, указать, что вот такие-то элементы уже построены, такие-то – только запланированы, и т.п..
- В Navisworks на чертеже как-то увидеть это – например, отобразив элементы модели разными цветами. Для этого сделали к Navisworks плагин, который умеет копировать в 1С данные из таблиц Quantification (Takeoff tables), а также забирать их из 1С обратно и запихивать в Takeoff tables.
А в 1С предполагалось у используемых в договоре элементов модели (помещений) менять цвета.
Только вот оказалось, что после изменения этих табличных данных в 1С – Navisworks не понимает, что они изменились, и надо бы их обновить. Стало быть, мне, программисту, надо ему это подсказать.
Интеграция CAD/CAM — как выбрать правильный подход?

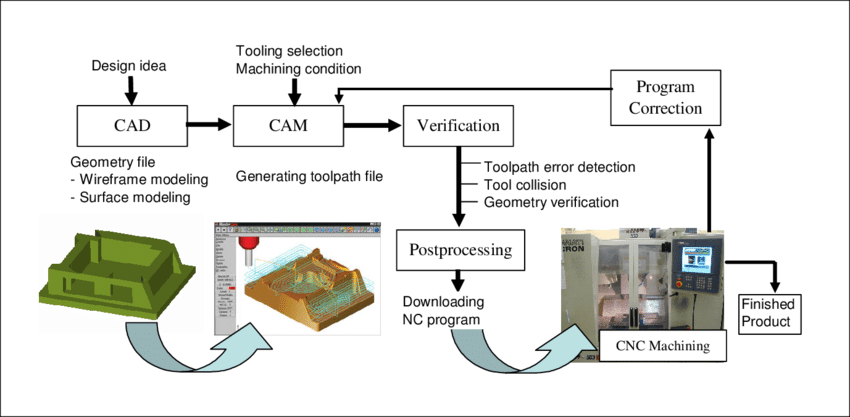

Если вы работаете со станками ЧПУ то, вероятно, вам знакомо ЧПУ-программирование и системы CAD/CAM. Самые значительные изменения последнего времени в индустрии CAD/CAM связаны с тематикой интеграции. Интеграция играет заметную роль в будущем CAD/CAM-решений. Крупные интегрированные CAD/CAM-системы существуют уже давно, и это, по сути, комплекс различных решений от одного разработчика. В данной статье рассматриваются различные аспекты и подходы к интеграции программных приложений для производства.
Сегодня существуют новые решения, достигающие интеграции средствами, отличными от создания одним и тем же разработчиком. Что такое интеграция CAD/CAM и хороша ли она? Нужна ли? Все зависит от типа интеграции и ваших потребностей. Чтобы понять, что сегодня понимается под этим понятием, имеет смысл определить то, что следует интегрировать.
CAD (Cистема автоматизированного проектирования) — любое программное решение, способное отразить механическую деталь через геометрию, поверхность или твердотельную модель. CAM — решение для разработки управляющих программ. Существуют и другие виды CAD и CAM, но в данной статье рассматриваются только механические виды. Инженерно-техническое проектирование и промышленность используют программное обеспечение CAD/CAM для следующих трех целей:
Проектирование. Инженер-конструктор использует CAD для создания изделия. Здесь под изделием понимается его модель. Модель может быть представлена в виде чертежа или CAD-файла.
Промышленное моделирование
- Создания компьютерной модели изделия, представленного на чертеже.
- Оценки и изменения CAD-данных для соответствия производственным допускам. Часто встречающаяся задача.
- Создания новой модели по оригинальной конструкции для удобства производства: добавление углов уклона или моделирование различных этапов обработки в случае задействования нескольких процессов.
- Проектирования креплений, матриц и пуансонов прессформ, основных плит и других частей оснастки.
Программирование ЧПУ
Для успешной совместной работы этих продуктов необходим достаточный уровень интеграции. Интеграция определяет, как разные функции программного обеспечения взаимодействуют между собой. Есть три вида интеграции:
Начало интеграции
До недавнего времени интеграция CAD/CAM означала приобретение отдельных CAD и CAM решений у одного разработчика. Эти решения обычно интегрированы между собой с точки зрения данных, интерфейсов и приложений. Это не может быть идеальным вариантом для всех по причине высокой стоимости и сложности решений. Опять же, когда клиент выбирает наиболее подходящий для себя САD-пакет, ему придется довольствоваться тем САМ-пакетом, который есть у разработчика, не оценивая его преимущества, так как подбор другого решения недопустим.
CAM на новом рынке CAD
Есть и другая альтернатива. Любой CAD или CAM продукт, базирующийся на одном и том же ядре моделирования может обмениваться данными, как и большие комплексы, обеспечивая высокий уровень интеграции данных между продуктами от разных разработчиков. Стандарты твердотельного моделирования включают в себя Spatial Technologies’ ACIS (файлы .sat), Parasolid (файлы .x_t и .xmt) и базу Ricoh’s Designbase. Эти стандарты повсеместно поддерживают разные производители.
Исторически, все решения CAD/CAM, предлагающие высокий уровень интеграции, достигают ее путем внедрения всех функций в одну программу. Это одна из причин, почему по-прежнему большие преимущества именно у решений одного производителя. Сегодняшние технологии предлагают гибкую альтернативу традиционному подходу.
Комментарий Dreambird
Hexagon Production Software
Что касается описанной автором дороговизны решений: программные продукты Hexagon Production Software имеют модульную структуру. Каждый модуль отвечает за определенную функцию или производственный процесс, и приобретаются отдельно, поэтому пользователю не приходится платить за то, чем он не пользуется. В дальнейшем, в случае расширения производства или возникновения новой технологии, можно докупить соответствующий модуль, который будет полностью интегрирован в уже имеющееся решение и не требует долгого обучения пользователей.
